Пристрій для оглядання і ремонтування споруд

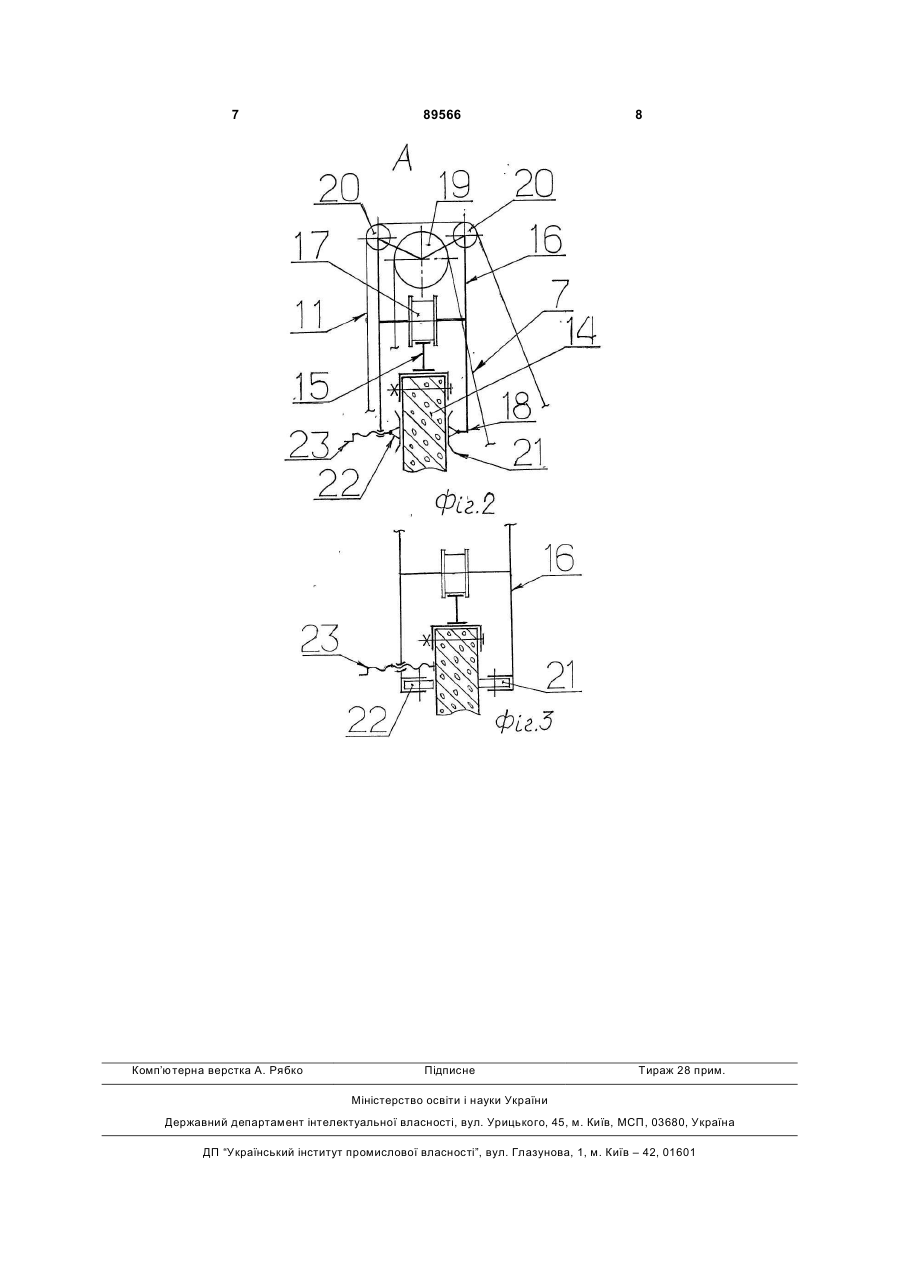

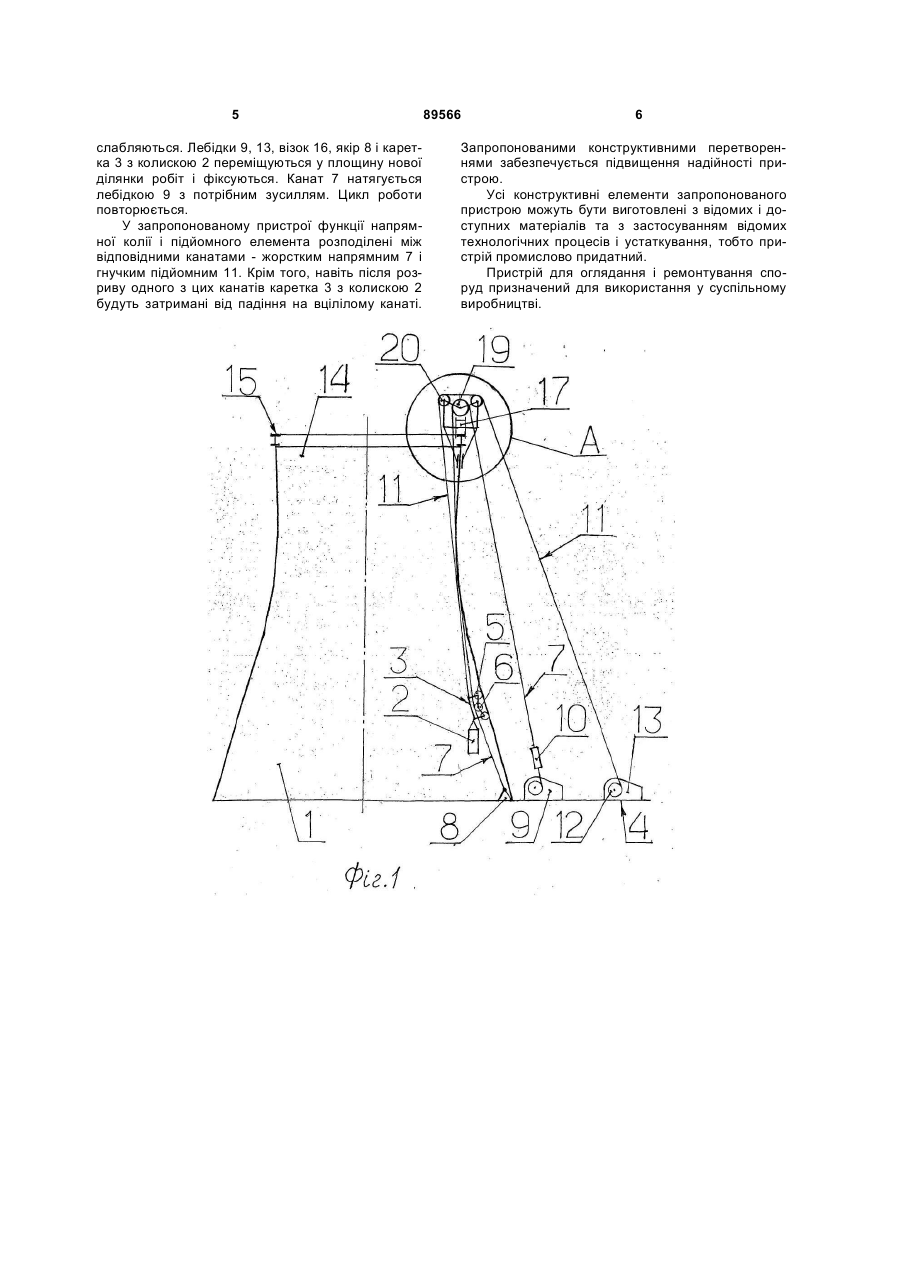

Пристрій для оглядання і ремонтування споруд (1), що містить колиску (2), шарнірно закріпле 3 1) складність конструкції; 2) обмежена область застосування, зумовлена можливостями підйомного крана. Вищевказані пристрої з напрямними коліями, виготовленими у вигляді канатів, не придатні для виконання будівельних робіт на поверхнях, які нависають над зоною проведення цих робіт, тому що внаслідок провисання канатів під дією сили ваги колиски з розміщеним на ній персоналом, ремонтними матеріалами та устаткуванням колиска віддаляється від поверхні, яку обслуговують. Як прототип, що сходиться за призначенням і рядом основних конструктивних ознак із заявленим технічним рішенням, прийнятий пристрій для оглядання і ремонтування споруд (зовнішніх поверхонь сферичних резервуарів), що містить канат, закріплений за допомогою хомутів у двох точках споруди, і колиску, шарнірно закріплену на каретці, оснащеній колесами (ходовими елементами) кочення по поверхні споруди, напрямними жолобчастими роликами, взаємодіючими з канатом, і механізмом переміщення, виконаним у вигляді фрикційного барабана з намотаним на ньому вказаним канатом (див. авт.св. СРСР №881260, кл. E04G3/10, 1979p.). Цей пристрій може мати розширену область застосування, але в ньому закладене технічне протиріччя: з одного боку, канат як напрямна колія повинен бути максимально жорстким, з іншого боку, як елемент механізму переміщення колиски гнучким. Навантаження напрямного каната функцією підйомного веде до його прискореного виходу з ладу, спричиненого його посиленими деформацією і зтиранням з боку механізму переміщення, що знижує надійність пристрою. В основу винахідницького задуму покладене завдання вдосконалення пристрою для оглядання і ремонтування споруд шляхом усунення недоліку прототипу, яке забезпечує підвищення надійності пристрою. Поставлене завдання вирішене таким чином, що в пристрої для оглядання і ремонтування споруд, який містить колиску, шарнірно закріплену на каретці, обладнаній барабанним механізмом переміщення, колесами кочення по поверхні споруди і жолобчастим роликом, взаємодіючим із напрямним канатом, прокладеним по поверхні споруди, передбачені такі конструктивні перетворення: механізм переміщення каретки оснащений додатковим канатом, який прокладений поряд із напрямним канатом і намотаний на барабан лебідки; по оголовку споруди прокладена колія, на яку поміщений візок, оснащений колесами кочення по колії, механізмом фіксації візка і жолобчастими блоками, взаємодіючими з напрямним канатом і канатом механізму переміщення каретки. Цими відмінностями в сукупності зі спільними для прототипу і запропонованого пристрою суттєвими ознаками забезпечується технічна результативність - підвищення надійності пристрою. Вищевказане свідчить про наявність причинно-наслідкового зв'язку між сукупністю суттєвих ознак запропонованого технічного рішення і забезпеченою при цьому результативністю. 89566 4 У попередньому рівні техніки не виявлений пристрій для оглядання і ремонтування споруд, який за сукупністю суттєвих ознак сходився б із запропонованим, що слугує підставою для висновку про відповідність його умові патентоздатності «новизна». Технічна суть і принцип дії запропонованого пристрою пояснюються кресленнями, де на Фіг.1 зображена кінематична схема пристрою, на Фіг.2 виносний елемент А на Фіг.1, на Фіг.3 - варіант виконання механізму фіксації. Пристрій для оглядання і ремонтування споруд 1 містить колиску 2, шарнірно закріплену на каретці 3, обладнаній барабанним механізмом 4 переміщення, колесами 5 кочення по поверхні споруди 1 і жолобчастим роликом 6, взаємодіючим із напрямним канатом 7, прокладеним по поверхні споруди 1. При цьому один кінець каната 7 закріплений за допомогою якоря 8, а другий - натягнутий лебідкою 9 і оснащений динамометром 10. Механізм 4 містить канат 11, розміщений поряд із напрямним канатом 7 і намотаний на барабан 12 лебідки 13. По оголовку 14 споруди 1 прокладена колія 15, на яку поміщений візок 16, оснащений колесами 17 кочення по колії 15, механізмом 18 фіксації візка 16 і жолобчастими блоками 19, 20, які взаємодіють із відповідними канатами 7, 11. Механізм 18 містить упори 21 і 22, які, контактуючи з боковими поверхнями оголовка 14, забезпечують вертикальність положення візка 16 на колії 15 і усувають можливість перекидання його всередину споруди 1, або назовні її. Упори 21, 22 виготовлені у вигляді лиж (башмаків) або коліс. Механізм 18 оснащений стопорним пристроєм, наприклад, гвинтовим домкратом 23. Каретка 3 і візок 16 обладнані відомими запобіжниками падіння колиски 2 (не показані), які контактують із відповідними канатами 7, 11. Барабани лебідок 9, 13 обладнані гальмами відомої конструкції (не показані). Запропонований пристрій діє так. Напрямний канат 7, якір 8, блок 19 і лебідка 9 розміщуються у площині, спільній з віссю споруди 1 і ділянкою робіт на цій споруді. Канат 11, блоки 20, каретка 3 і лебідка 13 розміщуються у цій же площині, або паралельно їй. Візок 16 фіксується на оголовку 14 за допомогою упорів 21, 22 і домкрата 23. Канат 7 натягується лебідкою 9, сила натягнення контролюється за допомогою динамометра 10, завдяки цьому каретка 3 і колиска 2 притягуються до поверхні споруди 1. Підйом каретки 3 з колискою 2 для оглядання і ремонтування поверхні споруди 1 здійснюється за допомогою лебідки 13, зупинка каретки 3 з колискою 2 на потрібній висоті здійснюється вимиканням привода лебідки 13 і гальмуванням її барабана 12. Спускання колиски 2 здійснюється під дією сили ваги каретки 3 і колиски 2 з розміщеними на ній персоналом і вантажем при вимкнутому приводі лебідки 13 і розгальмованому барабані 12. Перехід до робіт на черговій ділянці споруди 1 здійснюється в такій послідовності. Каретка 3 з колискою 2 спускаються донизу. Канати 7, 11 по 5 слабляються. Лебідки 9, 13, візок 16, якір 8 і каретка 3 з колискою 2 переміщуються у площину нової ділянки робіт і фіксуються. Канат 7 натягується лебідкою 9 з потрібним зусиллям. Цикл роботи повторюється. У запропонованому пристрої функції напрямної колії і підйомного елемента розподілені між відповідними канатами - жорстким напрямним 7 і гнучким підйомним 11. Крім того, навіть після розриву одного з цих канатів каретка 3 з колискою 2 будуть затримані від падіння на вцілілому канаті. 89566 6 Запропонованими конструктивними перетвореннями забезпечується підвищення надійності пристрою. Усі конструктивні елементи запропонованого пристрою можуть бути виготовлені з відомих і доступних матеріалів та з застосуванням відомих технологічних процесів і устаткування, тобто пристрій промислово придатний. Пристрій для оглядання і ремонтування споруд призначений для використання у суспільному виробництві. 7 Комп’ютерна верстка А. Рябко 89566 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
