Енергетичний блок

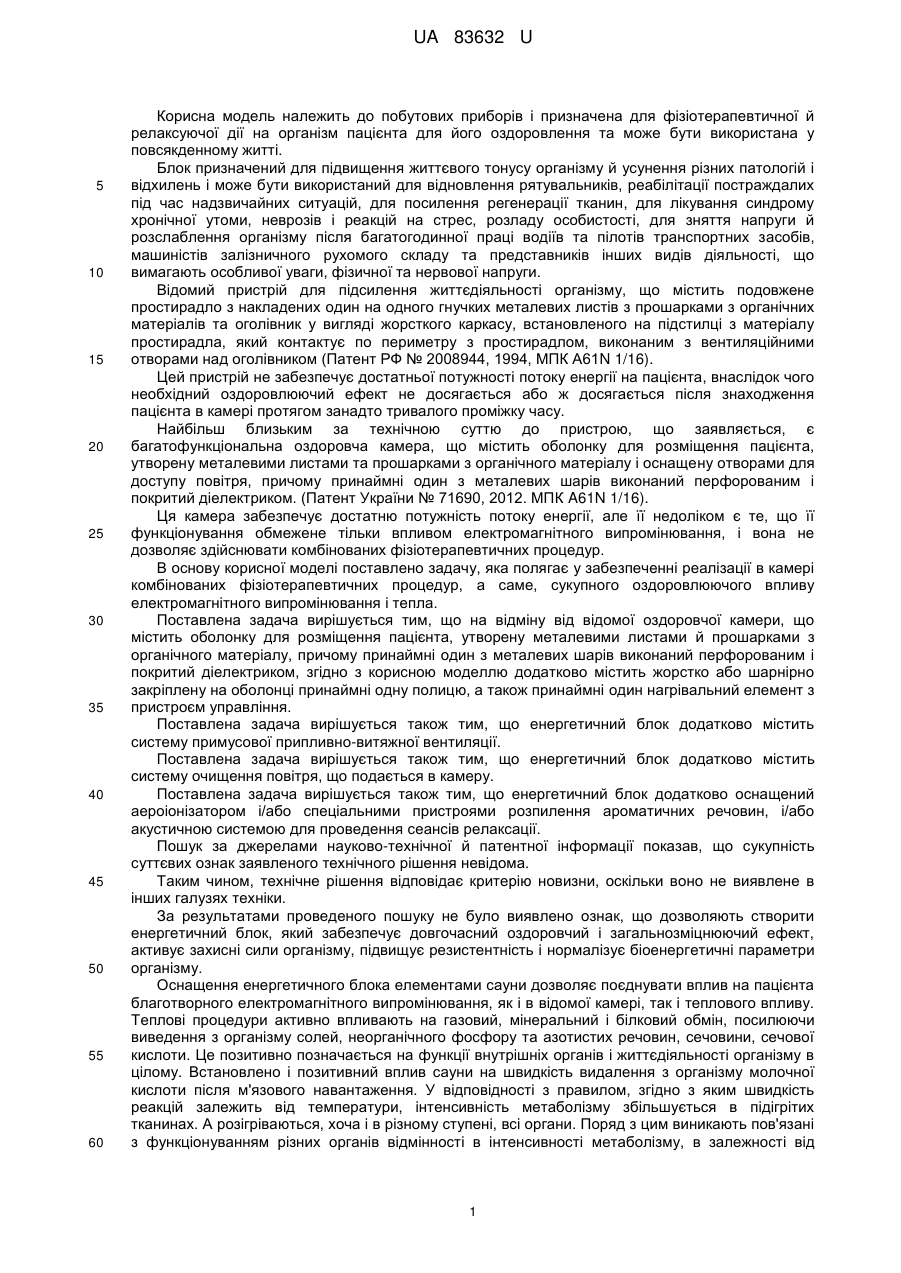

Реферат: Енергетичний блок містить оболонку для розміщення пацієнта, утворену металевими листами та прошарками з органічного матеріалу. Додатково пристрій містить жорстко або шарнірно закріплену на оболонці принаймні одну полицю, а також принаймні один нагрівальний елемент з пристроєм управління. UA 83632 U (12) UA 83632 U UA 83632 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до побутових приборів і призначена для фізіотерапевтичної й релаксуючої дії на організм пацієнта для його оздоровлення та може бути використана у повсякденному житті. Блок призначений для підвищення життєвого тонусу організму й усунення різних патологій і відхилень і може бути використаний для відновлення рятувальників, реабілітації постраждалих під час надзвичайних ситуацій, для посилення регенерації тканин, для лікування синдрому хронічної утоми, неврозів і реакцій на стрес, розладу особистості, для зняття напруги й розслаблення організму після багатогодинної праці водіїв та пілотів транспортних засобів, машиністів залізничного рухомого складу та представників інших видів діяльності, що вимагають особливої уваги, фізичної та нервової напруги. Відомий пристрій для підсилення життєдіяльності організму, що містить подовжене простирадло з накладених один на одного гнучких металевих листів з прошарками з органічних матеріалів та оголівник у вигляді жорсткого каркасу, встановленого на підстилці з матеріалу простирадла, який контактує по периметру з простирадлом, виконаним з вентиляційними отворами над оголівником (Патент РФ № 2008944, 1994, МПК А61N 1/16). Цей пристрій не забезпечує достатньої потужності потоку енергії на пацієнта, внаслідок чого необхідний оздоровлюючий ефект не досягається або ж досягається після знаходження пацієнта в камері протягом занадто тривалого проміжку часу. Найбільш близьким за технічною суттю до пристрою, що заявляється, є багатофункціональна оздоровча камера, що містить оболонку для розміщення пацієнта, утворену металевими листами та прошарками з органічного матеріалу і оснащену отворами для доступу повітря, причому принаймні один з металевих шарів виконаний перфорованим і покритий діелектриком. (Патент України № 71690, 2012. МПК A61N 1/16). Ця камера забезпечує достатню потужність потоку енергії, але її недоліком є те, що її функціонування обмежене тільки впливом електромагнітного випромінювання, і вона не дозволяє здійснювати комбінованих фізіотерапевтичних процедур. В основу корисної моделі поставлено задачу, яка полягає у забезпеченні реалізації в камері комбінованих фізіотерапевтичних процедур, а саме, сукупного оздоровлюючого впливу електромагнітного випромінювання і тепла. Поставлена задача вирішується тим, що на відміну від відомої оздоровчої камери, що містить оболонку для розміщення пацієнта, утворену металевими листами й прошарками з органічного матеріалу, причому принаймні один з металевих шарів виконаний перфорованим і покритий діелектриком, згідно з корисною моделлю додатково містить жорстко або шарнірно закріплену на оболонці принаймні одну полицю, а також принаймні один нагрівальний елемент з пристроєм управління. Поставлена задача вирішується також тим, що енергетичний блок додатково містить систему примусової припливно-витяжної вентиляції. Поставлена задача вирішується також тим, що енергетичний блок додатково містить систему очищення повітря, що подається в камеру. Поставлена задача вирішується також тим, що енергетичний блок додатково оснащений аероіонізатором і/або спеціальними пристроями розпилення ароматичних речовин, і/або акустичною системою для проведення сеансів релаксації. Пошук за джерелами науково-технічної й патентної інформації показав, що сукупність суттєвих ознак заявленого технічного рішення невідома. Таким чином, технічне рішення відповідає критерію новизни, оскільки воно не виявлене в інших галузях техніки. За результатами проведеного пошуку не було виявлено ознак, що дозволяють створити енергетичний блок, який забезпечує довгочасний оздоровчий і загальнозміцнюючий ефект, активує захисні сили організму, підвищує резистентність і нормалізує біоенергетичні параметри організму. Оснащення енергетичного блока елементами сауни дозволяє поєднувати вплив на пацієнта благотворного електромагнітного випромінювання, як і в відомої камері, так і теплового впливу. Теплові процедури активно впливають на газовий, мінеральний і білковий обмін, посилюючи виведення з організму солей, неорганічного фосфору та азотистих речовин, сечовини, сечової кислоти. Це позитивно позначається на функції внутрішніх органів і життєдіяльності організму в цілому. Встановлено і позитивний вплив сауни на швидкість видалення з організму молочної кислоти після м'язового навантаження. У відповідності з правилом, згідно з яким швидкість реакцій залежить від температури, інтенсивність метаболізму збільшується в підігрітих тканинах. А розігріваються, хоча і в різному ступені, всі органи. Поряд з цим виникають пов'язані з функціонуванням різних органів відмінності в інтенсивності метаболізму, в залежності від 1 UA 83632 U 5 10 15 20 25 30 35 40 45 50 55 специфічної діяльності розглянутого органу. Ендокринна система, також як і нервова, досить активно реагує на стресовий вплив гарячого повітря. Гормони внутрішньої секреції починають вироблятися тут же, на всіх поверхах людського організму, починаючи від гіпофіза і кінчаючи корою наднирників. Вчені довели, що через 4-5 хвилин перебування в парній різко активізується діяльність щитовидної залози, кори наднирника, статевих органів. У жінок, що годують, в період перебування в сауні різко посилювалася лактація, причому це зберігалося ще протягом 6-10 годин після процедури. Поєднання впливу потоку електромагнітного випромінювання і теплового впливу забезпечують синергетичний ефект, що полягає в прискоренні релаксаційних і відновних процесів в організмі пацієнта. Необхідність установки в системи примусової припливно-витяжної вентиляції пояснюється наступними причинами. Використання природної вентиляції, як у відомої камері, вимагає тривалого проміжку часу для охолодження камери після проведення теплових процедур, тому в її основі лежать тільки конвекційні процеси. Основна перевага примусової припливно-витяжної вентиляції полягає в тому, що завдяки її застосуванню виникає можливість значно збільшити коефіцієнт корисної дії системи вентиляції в цілому. Так, при використанні примусової вентиляції різко збільшується обсяг припливного повітря зовні, що дозволяє в більш короткі терміни заміщати застояне повітря, інтенсифікувати процес охолодження камери і видаляти шкідливі речовини, що виділяються людиною. Відмінність примусової вентиляції від природної полягає в тому, що система примусової вентиляції має у своєму складі механічні пристрої (вентилятори), що забезпечують подачу повітря незалежно від зовнішніх факторів, в потрібній кількості і з заданою швидкістю переміщують повітря в певну зону блока. Необхідність оснащення енергетичного блока системою очищення повітря, що подається, пояснюється тим, що організм пацієнта при відносно тривалому перебуванні в умовах високої температури разом з потом виділяє азотисті сполуки, сечовину, сечову і молочну кислоти, кетонові сполуки, хлор, солі натрію і калію та інші. Ці речовини потрапляють у повітря блока, і в результаті циркуляції вентильованого повітря і замкнутості приміщення, в якому розташована блок, їх концентрація в повітрі зростає, що надає несприятливий вплив не тільки на пацієнта, але і на оточуючих. Тому доцільно в систему вентиляції вбудовувати систему очищення повітря. Найпростішим таким пристроєм може бути вугільний фільтр. Більш ефективні фільтри, що містять робочі елементи, насичені іонно-обмінними смолами, або електростатичні фільтри. Суть корисної моделі пояснюється кресленням, на якому зображена блок-схема енергетичного блока в розрізі. Енергетичний блок складається з оболонки 1 для розміщення пацієнта, утвореною металевими листами та прошарками з органічного матеріалу, причому принаймні один з металевих шарів виконаний перфорованим і покритий діелектриком. У оболонці 1 розташовані жорстко або шарнірно закріплені полиці 2 і 3, а також нагрівальний елемент 4 з системою управління 5. Блок повітроводом 6 з'єднана з системою 7 примусової припливно-витяжної вентиляції. Система вентиляції повітроводом 8 з'єднана з системою очистки повітря. Енергетичний блок може бути додатково оснащений аероіонізатором і/або спеціальними пристроями розпилення ароматичних речовин, і/або акустичною системою для проведення сеансів релаксації. Енергетичний блок працює таким чином. Пацієнт поміщається на верхній полиці 2 або нижній полиці 3 блока в залежності від характеру призначеної процедури. На верхній полиці 2 досягаються більш високі значення температури нагрівання та інтенсивності опромінення. На нижньому полиці 3 забезпечуються більш щадні режими впливу цих факторів. За призначенням лікаря може бути використано аероіонізатор, спеціальні пристрої розпилення ароматичних речовин, засоби для гало терапії, акустична система для проведення сеансів релаксації, або їх комбінація. За допомогою системи управління 5 нагрівального елемента 4 задається необхідна температура повітря. По мірі необхідності повітря в камері вентилюється за допомогою з'єднаної з камерою повітроводом 6 системою 7 вентиляції, причому повітря в систему вентиляції через повітровід 8 потрапляє з системи очищення 9. Після закінчення процедури при необхідності включають систему вентиляції і охолоджують повітря до необхідної температури. Курс лікування складається з щоденних сеансів, як правило тривалістю 30-40 хвилин протягом 10-12 днів і залежить від діагностованого стану пацієнта. Блок забезпечує довгочасний оздоровчий і загальнозміцнюючий ефект, активує захисні сили організму, підвищує резистентність і нормалізує біоенергетичні параметри організму. 60 2 UA 83632 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Енергетичний блок, що містить оболонку для розміщення пацієнта, утворену металевими листами та прошарками з органічного матеріалу, який відрізняється тим, що додатково містить жорстко або шарнірно закріплену на оболонці принаймні одну полицю, а також принаймні один нагрівальний елемент з пристроєм управління. 2. Енергетичний блок за п. 1, який відрізняється тим, що додатково містить систему примусової припливно-витяжної вентиляції. 3. Енергетичний блок за пп. 1, 2, який відрізняється тим, що додатково містить систему очищення повітря, що подається в блок. 4. Енергетичний блок за п. 1, який відрізняється тим, що додатково оснащений аероіонізатором і/або спеціальними пристроями розпилення ароматичних речовин і/або засобами для галотерапії і/або акустичною системою для проведення сеансів релаксації. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
