Спосіб підсилення стін будівель і споруд та пристрій для його здійснення

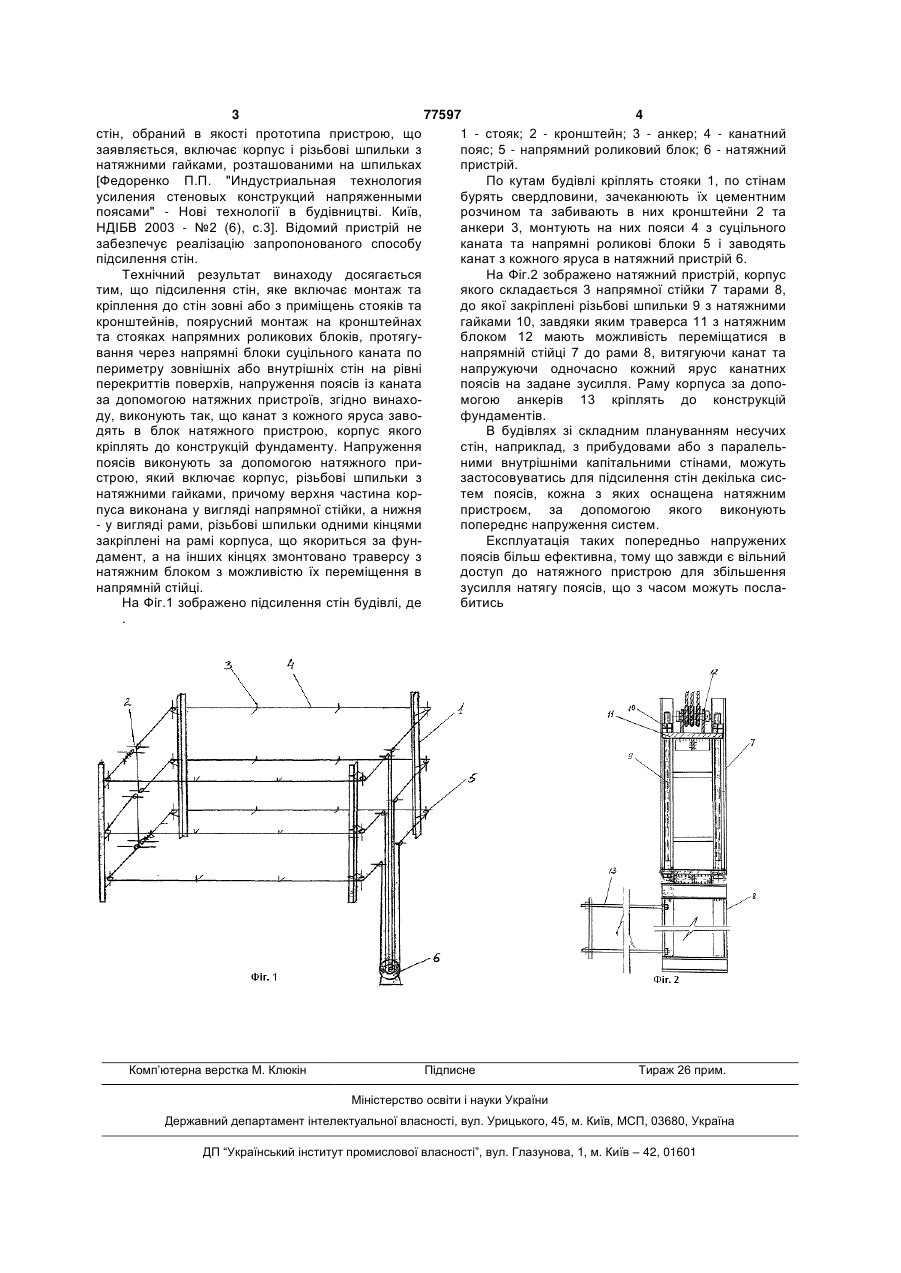

1. Спосіб підсилення стін будівель і споруд, який включає монтаж та кріплення до стін зовні 3 77597 4 стін, обраний в якості прототипа пристрою, що 1 - стояк; 2 - кронштейн; 3 - анкер; 4 - канатний заявляється, включає корпус і різьбові шпильки з пояс; 5 - напрямний роликовий блок; 6 - натяжний натяжними гайками, розташованими на шпильках пристрій. [Федоренко П.П. "Индустриальная технология По кутам будівлі кріплять стояки 1, по стінам усиления стеновых конструкций напряженными бурять свердловини, зачеканюють їх цементним поясами" - Нові технології в будівництві. Київ, розчином та забивають в них кронштейни 2 та НДІБВ 2003 - №2 (6), с.3]. Відомий пристрій не анкери 3, монтують на них пояси 4 з суцільного забезпечує реалізацію запропонованого способу каната та напрямні роликові блоки 5 і заводять підсилення стін. канат з кожного яруса в натяжний пристрій 6. Технічний результат винаходу досягається На Фіг.2 зображено натяжний пристрій, корпус тим, що підсилення стін, яке включає монтаж та якого складається 3 напрямної стійки 7 тарами 8, кріплення до стін зовні або з приміщень стояків та до якої закріплені різьбові шпильки 9 з натяжними кронштейнів, поярусний монтаж на кронштейнах гайками 10, завдяки яким траверса 11 з натяжним та стояках напрямних роликових блоків, протягублоком 12 мають можливість переміщатися в вання через напрямні блоки суцільного каната по напрямній стійці 7 до рами 8, витягуючи канат та периметру зовнішніх або внутрішніх стін на рівні напружуючи одночасно кожний ярус канатних перекриттів поверхів, напруження поясів із каната поясів на задане зусилля. Раму корпуса за допоза допомогою натяжних пристроїв, згідно винахомогою анкерів 13 кріплять до конструкцій ду, виконують так, що канат з кожного яруса завофундаментів. дять в блок натяжного пристрою, корпус якого В будівлях зі складним плануванням несучих кріплять до конструкцій фундаменту. Напруження стін, наприклад, з прибудовами або з паралельпоясів виконують за допомогою натяжного приними внутрішніми капітальними стінами, можуть строю, який включає корпус, різьбові шпильки з застосовуватись для підсилення стін декілька сиснатяжними гайками, причому верхня частина кортем поясів, кожна з яких оснащена натяжним пуса виконана у вигляді напрямної стійки, а нижня пристроєм, за допомогою якого виконують - у вигляді рами, різьбові шпильки одними кінцями попереднє напруження систем. закріплені на рамі корпуса, що якориться за фунЕксплуатація таких попередньо напружених дамент, а на інших кінцях змонтовано траверсу з поясів більш ефективна, тому що завжди є вільний натяжним блоком з можливістю їх переміщення в доступ до натяжного пристрою для збільшення напрямній стійці. зусилля натягу поясів, що з часом можуть послаНа Фіг.1 зображено підсилення стін будівлі, де битись . Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
