Пристрій для визначення знаку похідної пневматичного сигналу

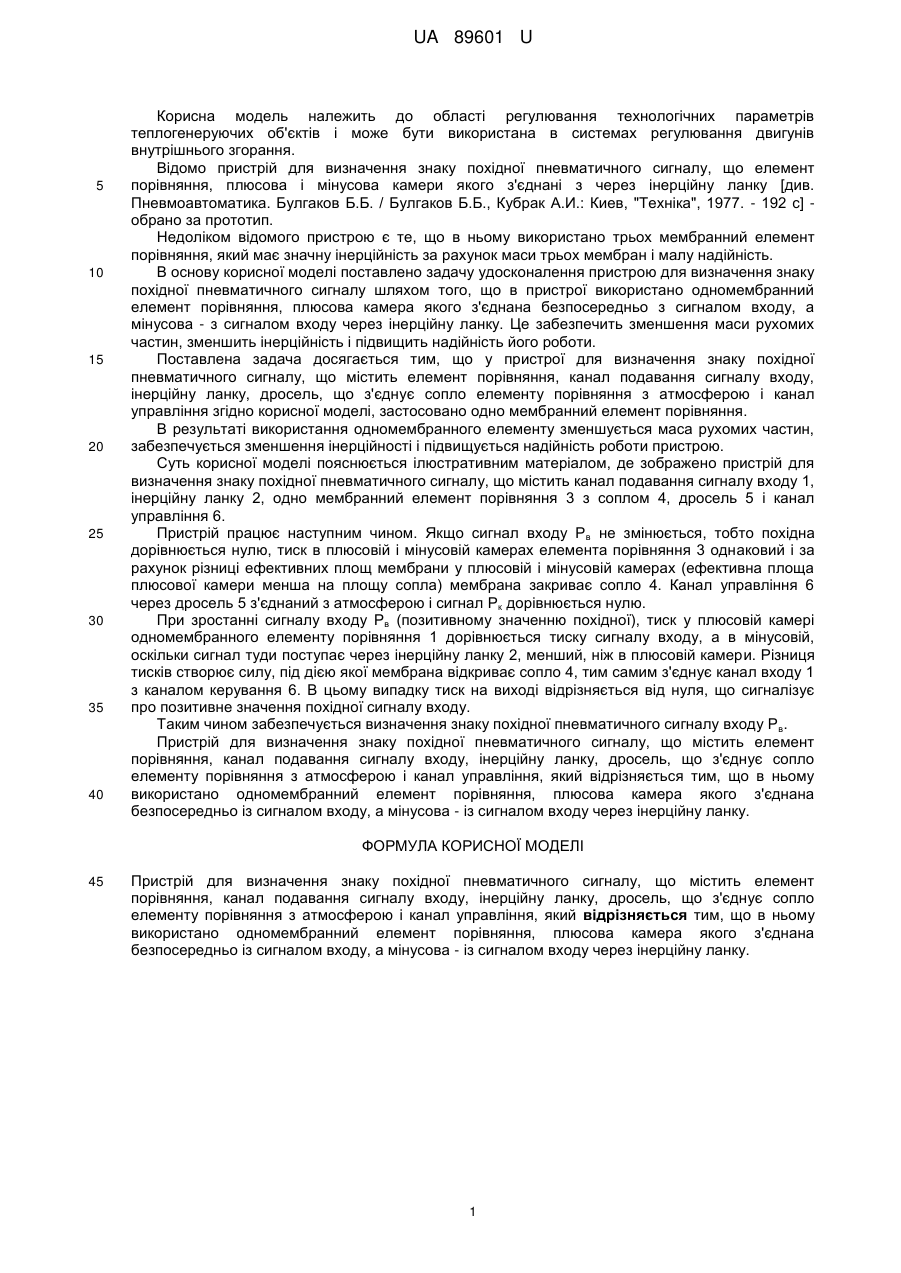

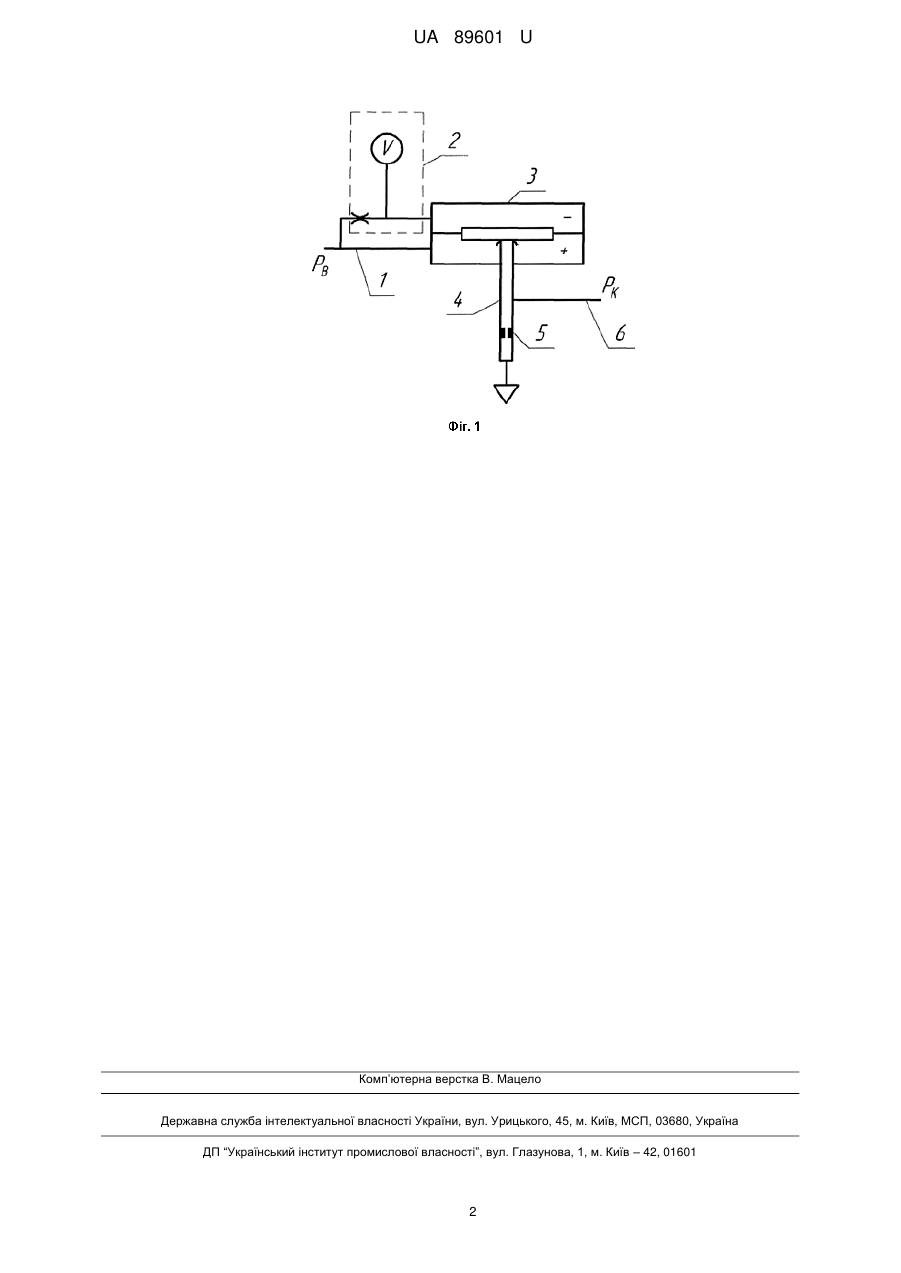

Реферат: Пристрій для визначення знаку похідної пневматичного сигналу, що містить елемент порівняння, канал подавання сигналу входу, інерційну ланку, дросель, що з'єднує сопло елементу порівняння з атмосферою і канал управління причому в ньому використано одномембранний елемент порівняння, плюсова камера якого з'єднана безпосередньо із сигналом входу, а мінусова - із сигналом входу через інерційну ланку. UA 89601 U (12) UA 89601 U UA 89601 U 5 10 15 20 25 30 35 40 Корисна модель належить до області регулювання технологічних параметрів теплогенеруючих об'єктів і може бути використана в системах регулювання двигунів внутрішнього згорання. Відомо пристрій для визначення знаку похідної пневматичного сигналу, що елемент порівняння, плюсова і мінусова камери якого з'єднані з через інерційну ланку [див. Пневмоавтоматика. Булгаков Б.Б. / Булгаков Б.Б., Кубрак А.И.: Киев, "Техніка", 1977. - 192 с] обрано за прототип. Недоліком відомого пристрою є те, що в ньому використано трьох мембранний елемент порівняння, який має значну інерційність за рахунок маси трьох мембран і малу надійність. В основу корисної моделі поставлено задачу удосконалення пристрою для визначення знаку похідної пневматичного сигналу шляхом того, що в пристрої використано одномембранний елемент порівняння, плюсова камера якого з'єднана безпосередньо з сигналом входу, а мінусова - з сигналом входу через інерційну ланку. Це забезпечить зменшення маси рухомих частин, зменшить інерційність і підвищить надійність його роботи. Поставлена задача досягається тим, що у пристрої для визначення знаку похідної пневматичного сигналу, що містить елемент порівняння, канал подавання сигналу входу, інерційну ланку, дросель, що з'єднує сопло елементу порівняння з атмосферою і канал управління згідно корисної моделі, застосовано одно мембранний елемент порівняння. В результаті використання одномембранного елементу зменшується маса рухомих частин, забезпечується зменшення інерційності і підвищується надійність роботи пристрою. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено пристрій для визначення знаку похідної пневматичного сигналу, що містить канал подавання сигналу входу 1, інерційну ланку 2, одно мембранний елемент порівняння 3 з соплом 4, дросель 5 і канал управління 6. Пристрій працює наступним чином. Якщо сигнал входу Р в не змінюється, тобто похідна дорівнюється нулю, тиск в плюсовій і мінусовій камерах елемента порівняння 3 однаковий і за рахунок різниці ефективних площ мембрани у плюсовій і мінусовій камерах (ефективна площа плюсової камери менша на площу сопла) мембрана закриває сопло 4. Канал управління 6 через дросель 5 з'єднаний з атмосферою і сигнал Рк дорівнюється нулю. При зростанні сигналу входу Рв (позитивному значенню похідної), тиск у плюсовій камері одномембранного елементу порівняння 1 дорівнюється тиску сигналу входу, а в мінусовій, оскільки сигнал туди поступає через інерційну ланку 2, менший, ніж в плюсовій камери. Різниця тисків створює силу, під дією якої мембрана відкриває сопло 4, тим самим з'єднує канал входу 1 з каналом керування 6. В цьому випадку тиск на виході відрізняється від нуля, що сигналізує про позитивне значення похідної сигналу входу. Таким чином забезпечується визначення знаку похідної пневматичного сигналу входу Р в. Пристрій для визначення знаку похідної пневматичного сигналу, що містить елемент порівняння, канал подавання сигналу входу, інерційну ланку, дросель, що з'єднує сопло елементу порівняння з атмосферою і канал управління, який відрізняється тим, що в ньому використано одномембранний елемент порівняння, плюсова камера якого з'єднана безпосередньо із сигналом входу, а мінусова - із сигналом входу через інерційну ланку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для визначення знаку похідної пневматичного сигналу, що містить елемент порівняння, канал подавання сигналу входу, інерційну ланку, дросель, що з'єднує сопло елементу порівняння з атмосферою і канал управління, який відрізняється тим, що в ньому використано одномембранний елемент порівняння, плюсова камера якого з'єднана безпосередньо із сигналом входу, а мінусова - із сигналом входу через інерційну ланку. 1 UA 89601 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
