Шпиндельний гідростатичний вузол

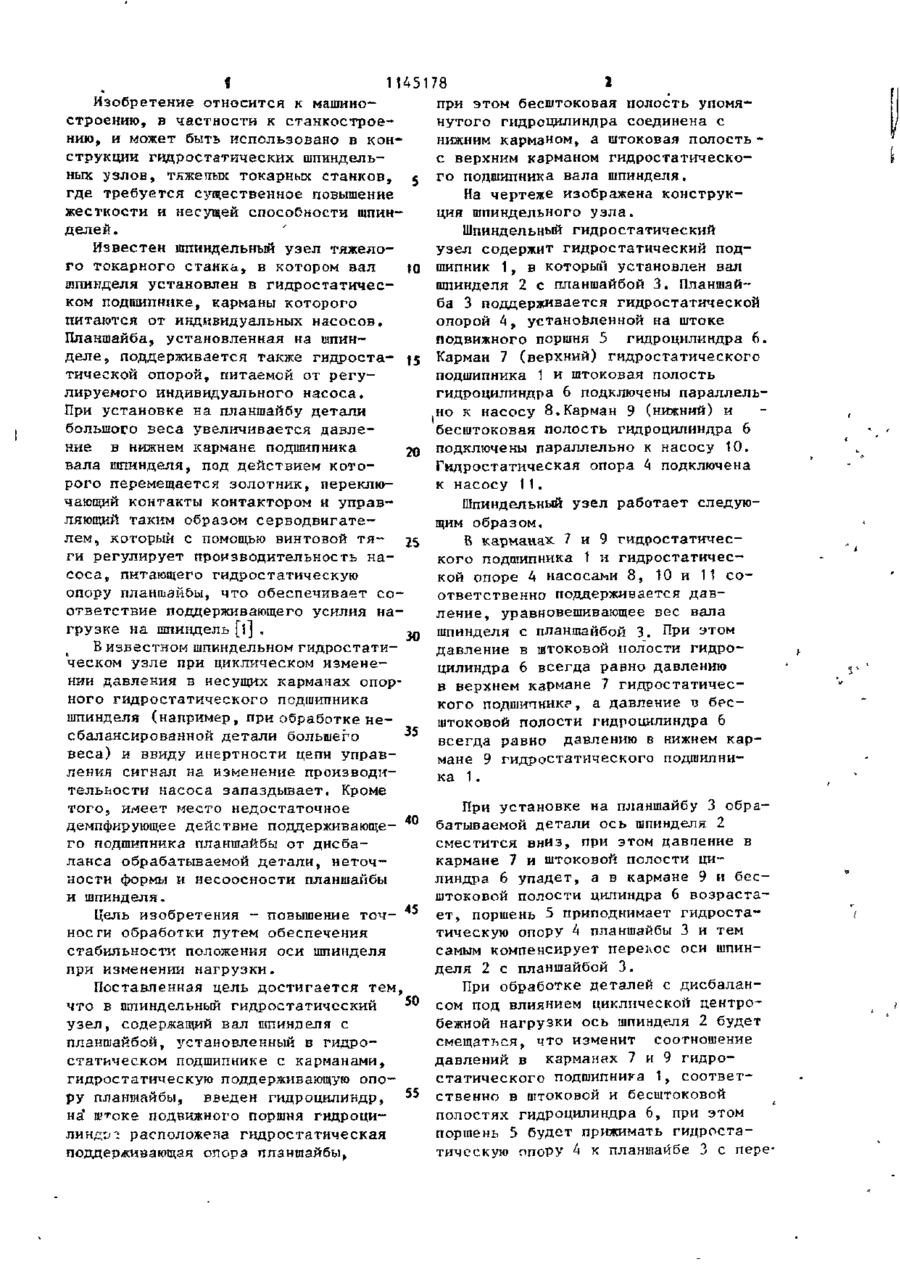

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК (19) 4(5!) F.16 С 32/06 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ (21) 3537174/25-08 (22) 11.01.83 (46) 15.03.85 Бюл. I 10 P (72) А.Ф.Бевзюк и А.А.Ещенко (71) Краматорский ордена Трудового Красного Знамени завод тяжелого станкостроения им.В.Я.Чубаря (53) 621.941(088.8) (56) 1. Каталоги фирмы " F r o r i - e p " , ФРГ, 1980 (прототип). ( 5 4 ) ( 5 7 ) Ш И Д Л Н Й ГИДРОСТАТИЧЕСКИЙ П НЕЬ Ы УЗЕЛ, содержащий вал шпинделя с планшайбой, установленный в гидростатическом подшипнике с карманами, 8 гидростатическую поддерживающую опору планшайбы, о т л и ч а г о щ и й с я тем, ч т о , с целью повышения точности обработки путем обеспечения стабильности положения оси шпинделя при изменении нагрузки, в устройство введен гидроцилиндр, на штоке подвижного поршня гидроцилиндра расположена гидростатическая поддерживаю-щая опора планшайбы, при этом б е с штоковая полость упомянутого гидроцилиндра соединена с нижним карманом, а штоковая полость - с верхним карманом гидростатического подшипника в а ла шпинделя. І 11451 78 2 Изобретение относится к машинопри этом бесштоковая полость упомястроению, в частности к станкостроенутого гидроцилиндра соединена с нию, и может быть использовано в коннижним карманом, а штоковая полость струкции гидростатических шпиндельс верхним карманом гидростатическоных узлов, тяжеттьпс токарных станков, е го подшипника вала шпинделя. где требуется существенное повышение На чертеже изображена конструкжесткости и несущей способности шпинция шпиндельного узла. делей. Шпиндельный гидростатический Известен шпиндельный узел тяжелоузел содержит гидростатический подго токарного станка, в котором вал (О шипник 1, в который установлен вал шпинделя установлен в гидростатичесшпинделя 2 с планшайбой 3. Планшайком подшипнике, карманы которого ба 3 поддерживается гидростатической питаются от индивидуальных насосов. опорой 4, установленной на штоке Планшайба, установленная на шпинподвижного поршня 5 гидроцилиндра 6. деле, поддерживается также гидроста- |5 Карман 7 (верхний) гидростатического тической опорой, питаемой от регуподшипника 1 и штоковая полость лируемого индивидуального насоса. гидроцилиндра 6 подключены параллельПри установке на планшайбу детали но к насосу 8.Карман 9 (нижний) и большого веса увеличивается давлебесштоковая полость гидроцилиндра 6 ние в нижнем кармане подшипника 20 подключены параллельно к насосу 10. вала шпинделя, под действием котоГидростатическая опора k подключена рого перемещается золотник, переклюк насосу 1\. чающий контакты контактором и управШпиндельный узел работает следуюляющий таким образом серводвигатещим образом, лем, КОТОРЫЙ С ПОМОЩЬЮ ВИНТОВОЙ ТЯ- J5 В карманах 7 и 9 гидростатичесги регулирует производительность накого подшипника t и гидростатичессоса, питающего гидростатическую кой опоре А насосами 8, 10 и 11 соопору плантайоы, что обеспечивает соответственно поддерживается давответствие поддерживающего усилия наление, уравновешивающее вес вала грузке на шпиндель [і] . шпинделя с планшайбой 3. П Р И этом 3_ В известном шпиндельном гидростатидавление в штоковой полости гидроческом узле при циклическом изменецилиндра 6 всегда равно давлению нии давления в несущих карманах опорв верхнем кармане 7 гидростатичесного гидростатического подшипника кого подшипник?, а давление и бесшпинделя (например, при обработке нештоковой полости гидроцилиндра 6 сбалансированной детали большего •" всегда равно давлению в нижнем карвеса) и ввиду инертности цепи управмане 9 гидростатического подшипниления сигнал на изменение производика 1 . тельности насоса запаздывает. Кроме При установке на планшайбу 3 обратого 5 имеет место недостаточное батываемой детали ось шпинделя 2 демпфирующее действие поддерживающесместится вниз, при этом давление в го подшипника планшайбы от дисбакармане 7 и штоковой полости циланса обрабатываемой детали, неточлиндра 6 упадет, а в кармане 9 и бесности формы и несоосности планшайбы штоковой полости цилиндра 6 возрастаи шпинделя. 5 ет, поршень 5 приподнимает гидростаЦель изобретения - повышение точтическую опору 4 планшайбы 3 и тем носги обработки путем обеспечения самым компенсирует перекос оси шпинстабильности положения оси шпинделя деля 2 с планшайбой 3. при изменении нагрузки. При обработке деталей с дисбаланПоставленная цель достигается тем, сом под влиянием циклической центроso эи бежной нагрузки ось шпинделя 2 будет что в шпиндельный гидростатический смещаться, что изменит соотношение узел, содержащий вал шпинделя с давлений в карманах 7 и 9 гидропланшайбой, установленный в гидростатического подшипника 1, соответстатическом подшипнике с карманами, ственно в штоковой и бесштоковой гидростатическую поддерживающую опору планшайбы, введен гидроцилиндр, 5 5 полостях гидроцилиндра 6, при этом поршень 5 будет прижимать гидростана ш^оке подвижного поршня гидроцитическую опору 4 к планшайбе 3 с перелинд^о расположена гидростатическая поддерживающая опора планшайбы, I 1U5178 4 менной силой, пропорциональной дейопоры улучшает быстродействие, демпствуювдей в данный момент нагрузке, фирующую способность и повышает надежность шпиндельного узла по сравПростота цепи управления подцернению с известными, что обеспечивает живающей'планшайбу гидростатической повышение точности обработки изделий, е Редактор Ю.Ковач Заказ 1146/28 ТехредЛ.Мартяшова Корректор Н.Король Тираж 81'2 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал П П "Патент", г . Ужгород, П ул. Проектная, 4 . -г
