Кожухотрубний теплообмінник

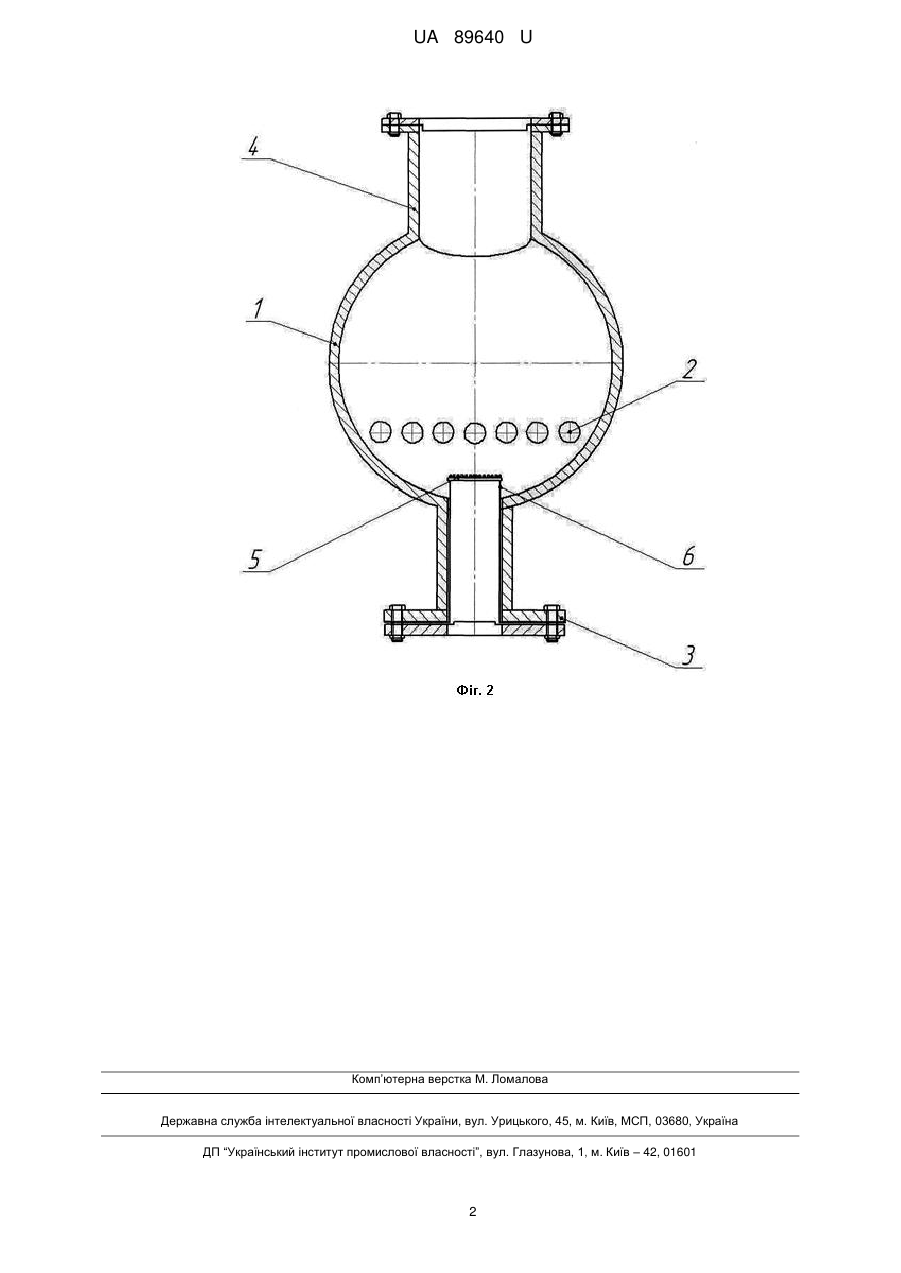

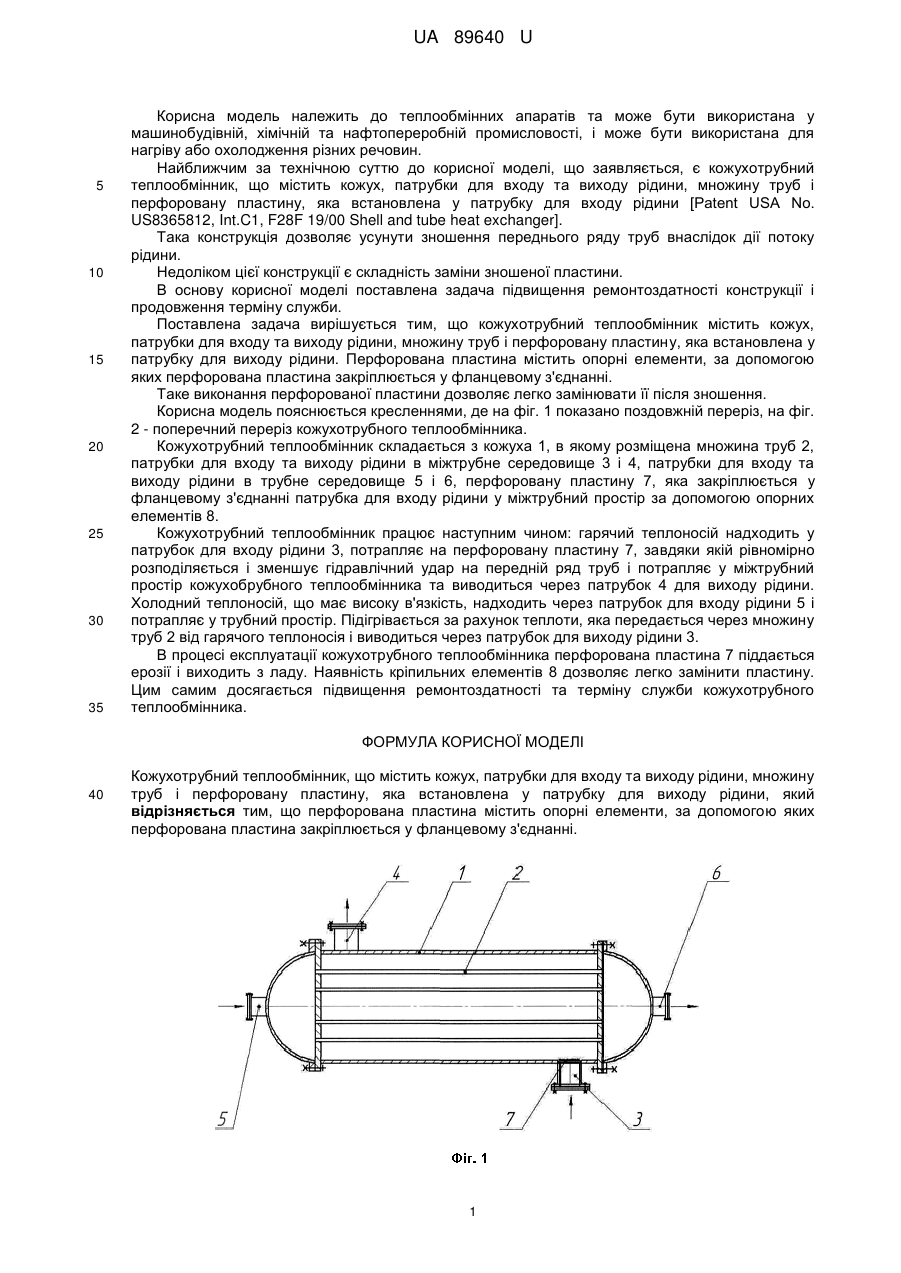

Реферат: UA 89640 U UA 89640 U 5 10 15 20 25 30 35 Корисна модель належить до теплообмінних апаратів та може бути використана у машинобудівній, хімічній та нафтопереробній промисловості, і може бути використана для нагріву або охолодження різних речовин. Найближчим за технічною суттю до корисної моделі, що заявляється, є кожухотрубний теплообмінник, що містить кожух, патрубки для входу та виходу рідини, множину труб і перфоровану пластину, яка встановлена у патрубку для входу рідини [Patent USA No. US8365812, Int.C1, F28F 19/00 Shell and tube heat exchanger]. Така конструкція дозволяє усунути зношення переднього ряду труб внаслідок дії потоку рідини. Недоліком цієї конструкції є складність заміни зношеної пластини. В основу корисної моделі поставлена задача підвищення ремонтоздатності конструкції і продовження терміну служби. Поставлена задача вирішується тим, що кожухотрубний теплообмінник містить кожух, патрубки для входу та виходу рідини, множину труб і перфоровану пластину, яка встановлена у патрубку для виходу рідини. Перфорована пластина містить опорні елементи, за допомогою яких перфорована пластина закріплюється у фланцевому з'єднанні. Таке виконання перфорованої пластини дозволяє легко замінювати її після зношення. Корисна модель пояснюється кресленнями, де на фіг. 1 показано поздовжній переріз, на фіг. 2 - поперечний переріз кожухотрубного теплообмінника. Кожухотрубний теплообмінник складається з кожуха 1, в якому розміщена множина труб 2, патрубки для входу та виходу рідини в міжтрубне середовище 3 і 4, патрубки для входу та виходу рідини в трубне середовище 5 і 6, перфоровану пластину 7, яка закріплюється у фланцевому з'єднанні патрубка для входу рідини у міжтрубний простір за допомогою опорних елементів 8. Кожухотрубний теплообмінник працює наступним чином: гарячий теплоносій надходить у патрубок для входу рідини 3, потрапляє на перфоровану пластину 7, завдяки якій рівномірно розподіляється і зменшує гідравлічний удар на передній ряд труб і потрапляє у міжтрубний простір кожухобрубного теплообмінника та виводиться через патрубок 4 для виходу рідини. Холодний теплоносій, що має високу в'язкість, надходить через патрубок для входу рідини 5 і потрапляє у трубний простір. Підігрівається за рахунок теплоти, яка передається через множину труб 2 від гарячого теплоносія і виводиться через патрубок для виходу рідини 3. В процесі експлуатації кожухотрубного теплообмінника перфорована пластина 7 піддається ерозії і виходить з ладу. Наявність кріпильних елементів 8 дозволяє легко замінити пластину. Цим самим досягається підвищення ремонтоздатності та терміну служби кожухотрубного теплообмінника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Кожухотрубний теплообмінник, що містить кожух, патрубки для входу та виходу рідини, множину труб і перфоровану пластину, яка встановлена у патрубку для виходу рідини, який відрізняється тим, що перфорована пластина містить опорні елементи, за допомогою яких перфорована пластина закріплюється у фланцевому з'єднанні. 1 UA 89640 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
