Кожухотрубний теплообмінник

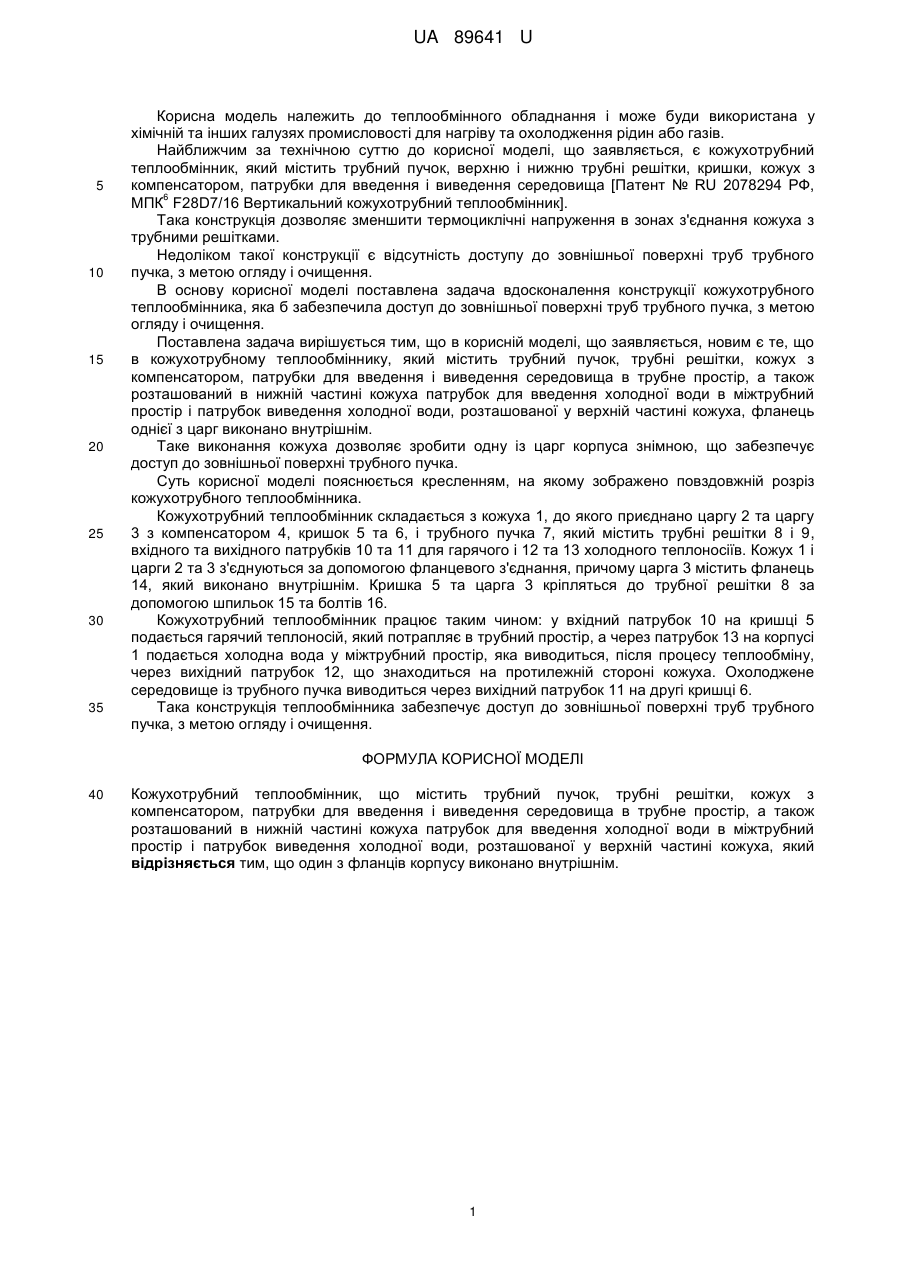

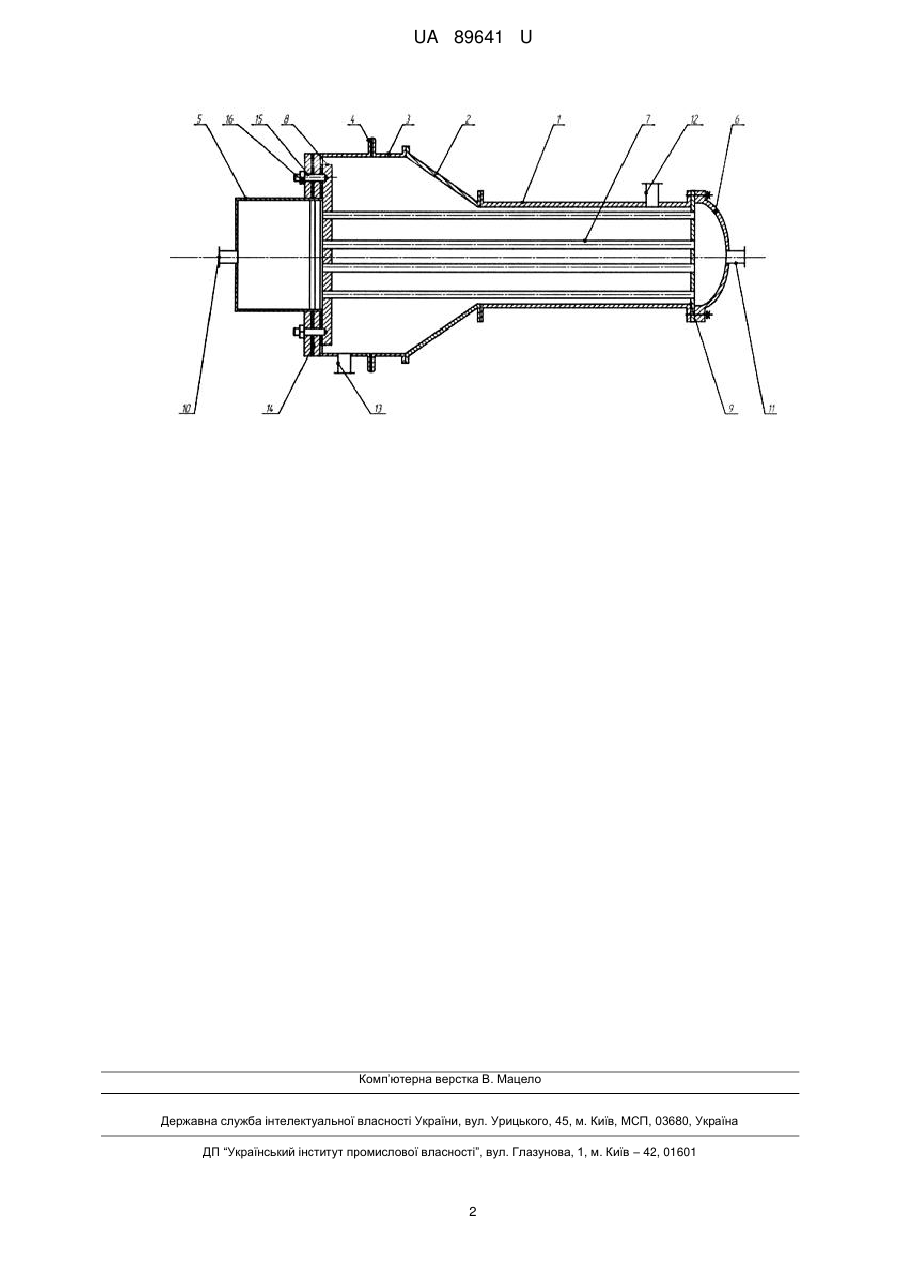

Реферат: UA 89641 U UA 89641 U 5 10 15 20 25 30 35 Корисна модель належить до теплообмінного обладнання і може буди використана у хімічній та інших галузях промисловості для нагріву та охолодження рідин або газів. Найближчим за технічною суттю до корисної моделі, що заявляється, є кожухотрубний теплообмінник, який містить трубний пучок, верхню і нижню трубні решітки, кришки, кожух з компенсатором, патрубки для введення і виведення середовища [Патент № RU 2078294 РФ, 6 МПК F28D7/16 Вертикальний кожухотрубний теплообмінник]. Така конструкція дозволяє зменшити термоциклічні напруження в зонах з'єднання кожуха з трубними решітками. Недоліком такої конструкції є відсутність доступу до зовнішньої поверхні труб трубного пучка, з метою огляду і очищення. В основу корисної моделі поставлена задача вдосконалення конструкції кожухотрубного теплообмінника, яка б забезпечила доступ до зовнішньої поверхні труб трубного пучка, з метою огляду і очищення. Поставлена задача вирішується тим, що в корисній моделі, що заявляється, новим є те, що в кожухотрубному теплообміннику, який містить трубний пучок, трубні решітки, кожух з компенсатором, патрубки для введення і виведення середовища в трубне простір, а також розташований в нижній частині кожуха патрубок для введення холодної води в міжтрубний простір і патрубок виведення холодної води, розташованої у верхній частині кожуха, фланець однієї з царг виконано внутрішнім. Таке виконання кожуха дозволяє зробити одну із царг корпуса знімною, що забезпечує доступ до зовнішньої поверхні трубного пучка. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній розріз кожухотрубного теплообмінника. Кожухотрубний теплообмінник складається з кожуха 1, до якого приєднано царгу 2 та царгу 3 з компенсатором 4, кришок 5 та 6, і трубного пучка 7, який містить трубні решітки 8 і 9, вхідного та вихідного патрубків 10 та 11 для гарячого і 12 та 13 холодного теплоносіїв. Кожух 1 і царги 2 та 3 з'єднуються за допомогою фланцевого з'єднання, причому царга 3 містить фланець 14, який виконано внутрішнім. Кришка 5 та царга 3 кріпляться до трубної решітки 8 за допомогою шпильок 15 та болтів 16. Кожухотрубний теплообмінник працює таким чином: у вхідний патрубок 10 на кришці 5 подається гарячий теплоносій, який потрапляє в трубний простір, а через патрубок 13 на корпусі 1 подається холодна вода у міжтрубний простір, яка виводиться, після процесу теплообміну, через вихідний патрубок 12, що знаходиться на протилежній стороні кожуха. Охолоджене середовище із трубного пучка виводиться через вихідний патрубок 11 на другі кришці 6. Така конструкція теплообмінника забезпечує доступ до зовнішньої поверхні труб трубного пучка, з метою огляду і очищення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Кожухотрубний теплообмінник, що містить трубний пучок, трубні решітки, кожух з компенсатором, патрубки для введення і виведення середовища в трубне простір, а також розташований в нижній частині кожуха патрубок для введення холодної води в міжтрубний простір і патрубок виведення холодної води, розташованої у верхній частині кожуха, який відрізняється тим, що один з фланців корпусу виконано внутрішнім. 1 UA 89641 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
