Спосіб нанесення оптичного покриття різної форми на основі халькогенідних склоподібних сплавів
Номер патенту: 89690
Опубліковано: 25.02.2010
Автори: Кабацій Микола Васильович, Кабацій Василь Миколайович
Формула / Реферат
1. Спосіб нанесення оптичного покриття на основі халькогенідних склоподібних сплавів, в якому матеріал халькогенідного скла розміщують на попередньо нагрітому до необхідної температури напівпровідниковому елементі, який відрізняється тим, що подрібнені кусочки халькогенідного скла вміщують у кварцовий реактор, який переміщують через верхню камеру нагрівника, або подрібнені кусочки халькогенідного скла подають за допомогою відповідного механізму у кварцовий реактор, який знаходиться всередині верхньої камери нагрівника, масу халькогенідного скла, внутрішній діаметр конусоподібної нижньої частини кварцового реактора і розміри оптичного покриття узгоджують між собою, причому кварцовий реактор розміщений співвісно з нагрівником і виконує вертикальні переміщення до безпосереднього контакту з напівпровідниковим елементом, який знаходиться в його нижній камері і після нанесення покриття виконує горизонтальні переміщення, температура верхньої камери нагрівника не менше ніж на 100 °С вища від температури розм'якшення халькогенідного скла, температура нижньої камери нагрівника не менше ніж на 10 °С нижча за температуру розплавлення припою електричних контактів напівпровідникового елемента.
2. Спосіб за п. 1, який відрізняється тим, що після нанесення оптичного покриття напівпровідниковий елемент повертають у вертикальній площині на 180° для одержання витягнутої півсфери.
3. Спосіб за п. 1, який відрізняється тим, що для одержання оптичного покриття у формі циліндричної поверхні з півсферичним верхом, на корпусі напівпровідникового елемента розміщують знімну циліндричну фторопластову трубку відповідного діаметра.

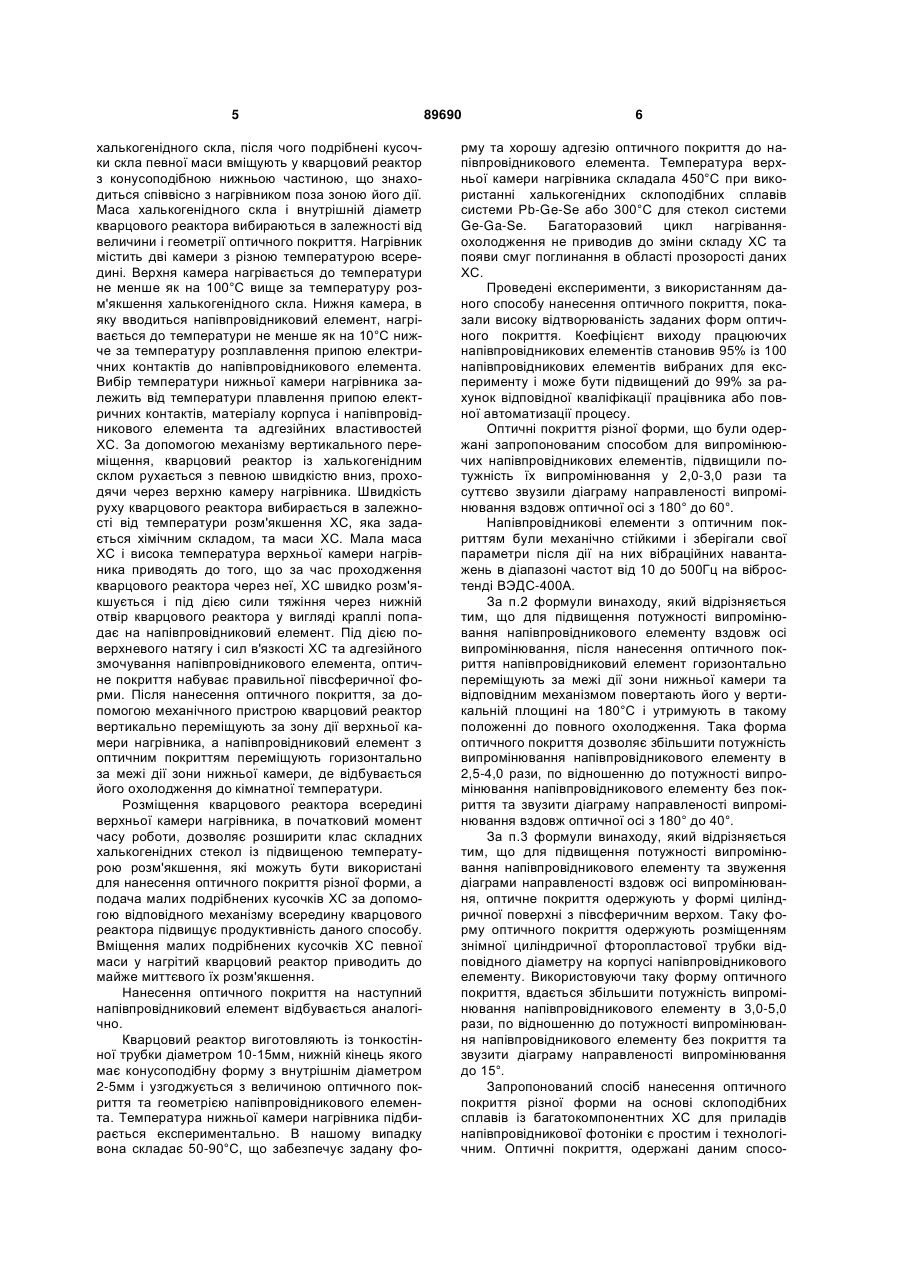

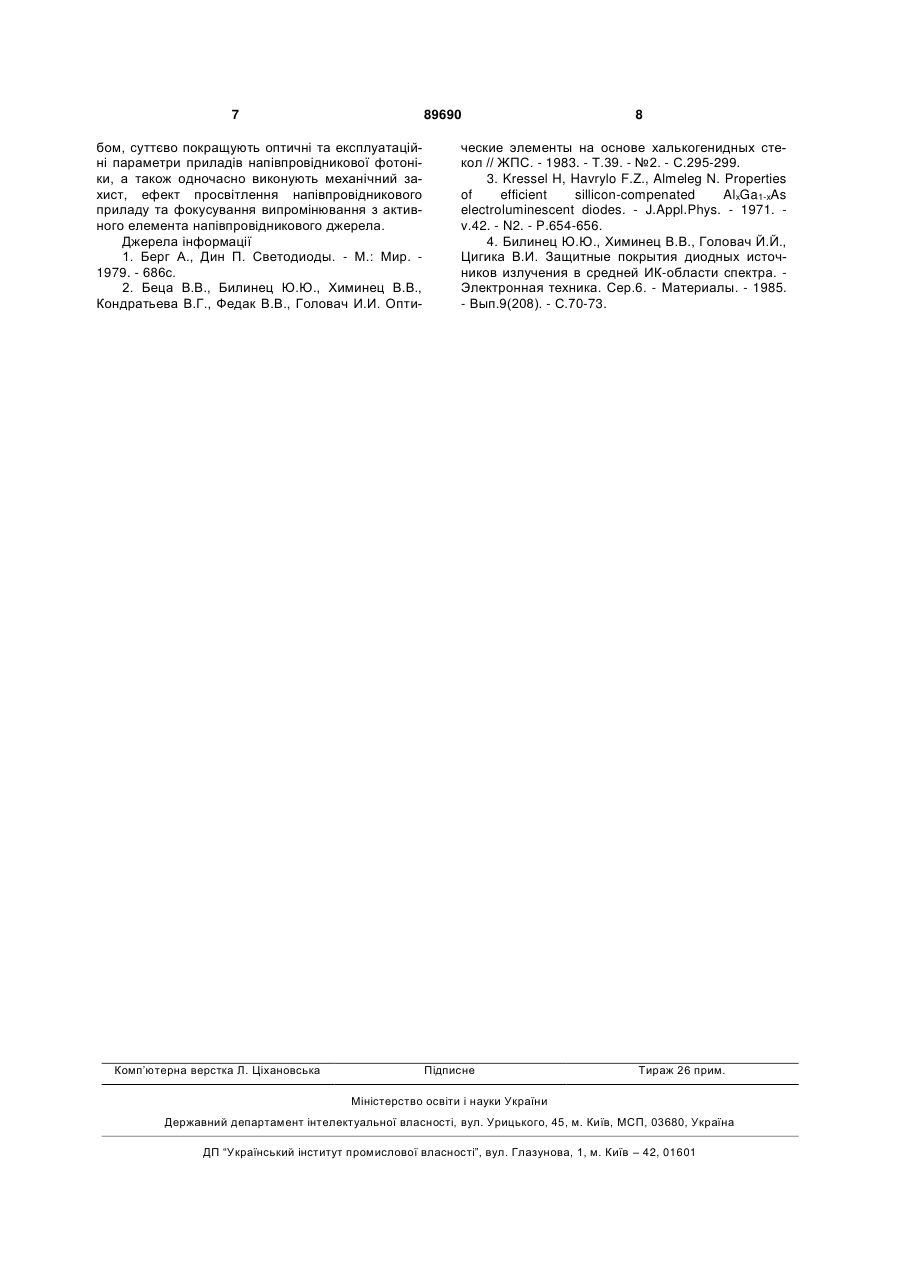

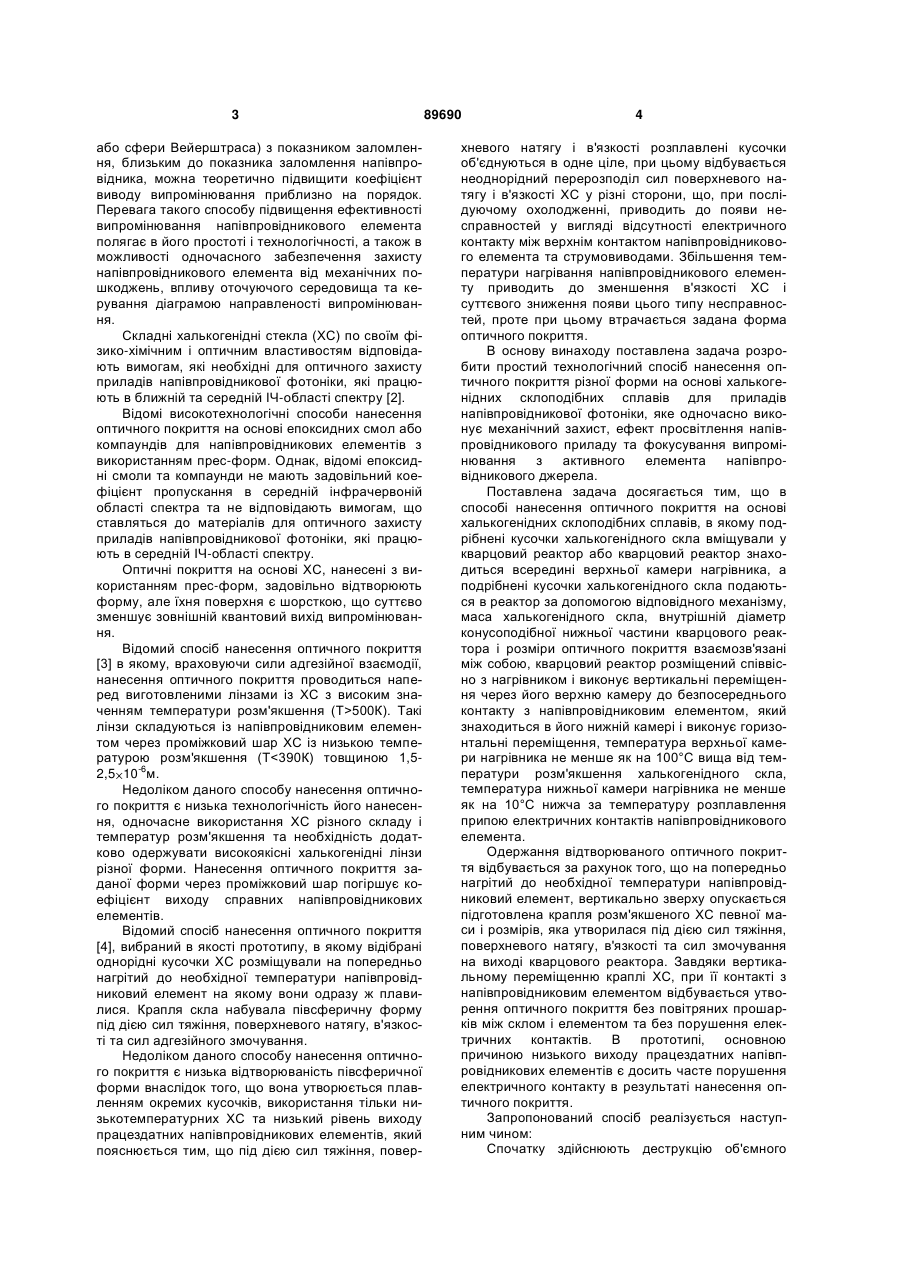

Текст
1. Спосіб нанесення оптичного покриття на основі халькогенідних склоподібних сплавів, в якому матеріал халькогенідного скла розміщують на попередньо нагрітому до необхідної температури напівпровідниковому елементі, який відрізняється тим, що подрібнені кусочки халькогенідного скла вміщують у кварцовий реактор, який переміщують через верхню камеру нагрівника, або подрібнені кусочки халькогенідного скла подають C2 2 89690 1 3 або сфери Вейерштраса) з показником заломлення, близьким до показника заломлення напівпровідника, можна теоретично підвищити коефіцієнт виводу випромінювання приблизно на порядок. Перевага такого способу підвищення ефективності випромінювання напівпровідникового елемента полягає в його простоті і технологічності, а також в можливості одночасного забезпечення захисту напівпровідникового елемента від механічних пошкоджень, впливу оточуючого середовища та керування діаграмою направленості випромінювання. Складні халькогенідні стекла (ХС) по своїм фізико-хімічним і оптичним властивостям відповідають вимогам, які необхідні для оптичного захисту приладів напівпровідникової фотоніки, які працюють в ближній та середній ІЧ-області спектру [2]. Відомі високотехнологічні способи нанесення оптичного покриття на основі епоксидних смол або компаундів для напівпровідникових елементів з використанням прес-форм. Однак, відомі епоксидні смоли та компаунди не мають задовільний коефіцієнт пропускання в середній інфрачервоній області спектра та не відповідають вимогам, що ставляться до матеріалів для оптичного захисту приладів напівпровідникової фотоніки, які працюють в середній ІЧ-області спектру. Оптичні покриття на основі ХС, нанесені з використанням прес-форм, задовільно відтворюють форму, але їхня поверхня є шорсткою, що суттєво зменшує зовнішній квантовий вихід випромінювання. Відомий спосіб нанесення оптичного покриття [3] в якому, враховуючи сили адгезійної взаємодії, нанесення оптичного покриття проводиться наперед виготовленими лінзами із ХС з високим значенням температури розм'якшення (Т>500К). Такі лінзи складуються із напівпровідниковим елементом через проміжковий шар ХС із низькою температурою розм'якшення (Т
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for application of chalcogenide-based vitriform alloy coating
Автори англійськоюKabatsii Vasyl Mykolaiovych, Kabatsii Mykola Vasyliovych
Назва патенту російськоюСпособ нанесения оптического покрытия различной формы на основе халькогенидных стеклообразных сплавов
Автори російськоюКабаций Василий Николаевич, Кабаций Николай Васильевич
МПК / Мітки
МПК: G02B 1/10, G03C 1/015
Мітки: форми, склоподібних, спосіб, основі, різної, сплавів, оптичного, покриття, халькогенідних, нанесення
