Дозатор для в’язкопластичних мас

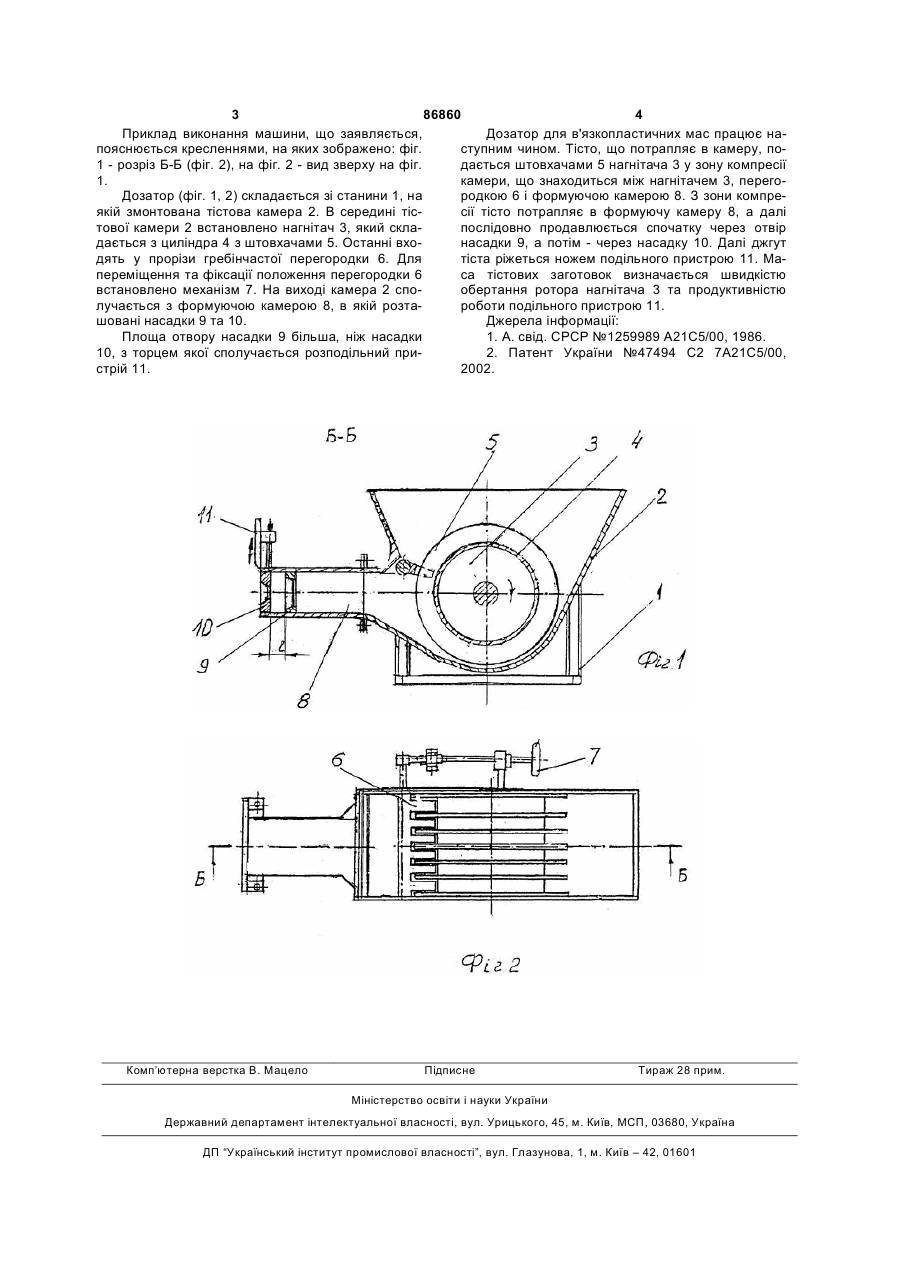

1. Дозатор для в'язкопластичних мас, який містить камеру для тіста з розташованим в ній нагнітачем, формуючий пристрій з насадкою, з'єднаний з камерою, та подільний пристрій, сполучений з ним, який відрізняється тим, що у формуючому пристрої встановлено принаймні одну додаткову насадку, розташовану співвісно з першою, причому площа отворів насадок зменшується в напрямку вихідного отвору формуючого пристрою. 2. Дозатор за п. 1, який відрізняється тим, що площа отворів насадок зменшується у співвідношенні (1,5...2):1. (19) (21) a200708585 (22) 26.07.2007 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ЗОЛОТОВ ЕДУАРД БОРИСОВИЧ, UA, ЗОЛОТОВ ЄВГЕН ЕДУАРДОВИЧ, UA (73) ЗОЛОТОВ ЕДУАРД БОРИСОВИЧ, UA (56) SU 1259989, A21C 5/00, 30.09.1986 US 6733268, A21C 5/00, 11.05.2004 US 2888886, A21C3/02, 3/04, 02.06.1959 US 4128372, A21C 3/04, 05.12.1978 EP 0101674, A21C 3/04, 5/00, 29.02.1984 DE 3224205, A21C 5/00, 9/08, 27.01.1983 SU 411820, A21C 5/00, 25.01.1974 UA 53799, A21C 5/00, 15.02.2003 3 86860 4 Приклад виконання машини, що заявляється, Дозатор для в'язкопластичних мас працює напояснюється кресленнями, на яких зображено: фіг. ступним чином. Тісто, що потрапляє в камеру, по1 - розріз Б-Б (фіг. 2), на фіг. 2 - вид зверху на фіг. дається штовхачами 5 нагнітача 3 у зону компресії 1. камери, що знаходиться між нагнітачем 3, перегоДозатор (фіг. 1, 2) складається зі станини 1, на родкою 6 і формуючою камерою 8. З зони компреякій змонтована тістова камера 2. В середині тіссії тісто потрапляє в формуючу камеру 8, а далі тової камери 2 встановлено нагнітач 3, який склапослідовно продавлюється спочатку через отвір дається з циліндра 4 з штовхачами 5. Останні вхонасадки 9, а потім - через насадку 10. Далі джгут дять у прорізи гребінчастої перегородки 6. Для тіста ріжеться ножем подільного пристрою 11. Мапереміщення та фіксації положення перегородки 6 са тістових заготовок визначається швидкістю встановлено механізм 7. На виході камера 2 спообертання ротора нагнітача 3 та продуктивністю лучається з формуючою камерою 8, в якій розтароботи подільного пристрою 11. шовані насадки 9 та 10. Джерела інформації: Площа отвору насадки 9 більша, ніж насадки 1. А. свід. СРСР №1259989 А21С5/00, 1986. 10, з торцем якої сполучається розподільний при2. Патент України №47494 С2 7А21С5/00, стрій 11. 2002. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
