Кореневикопувальний пристрій

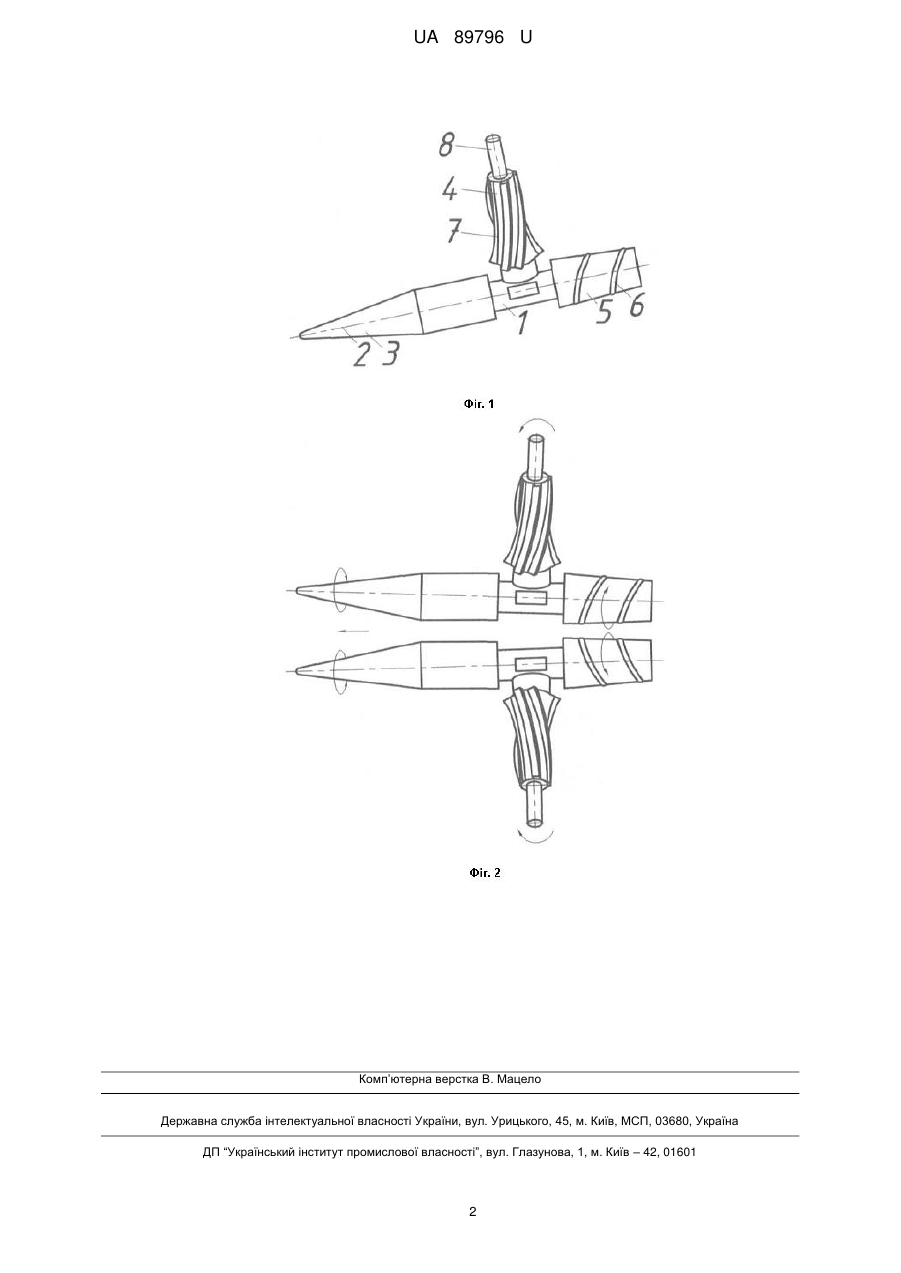

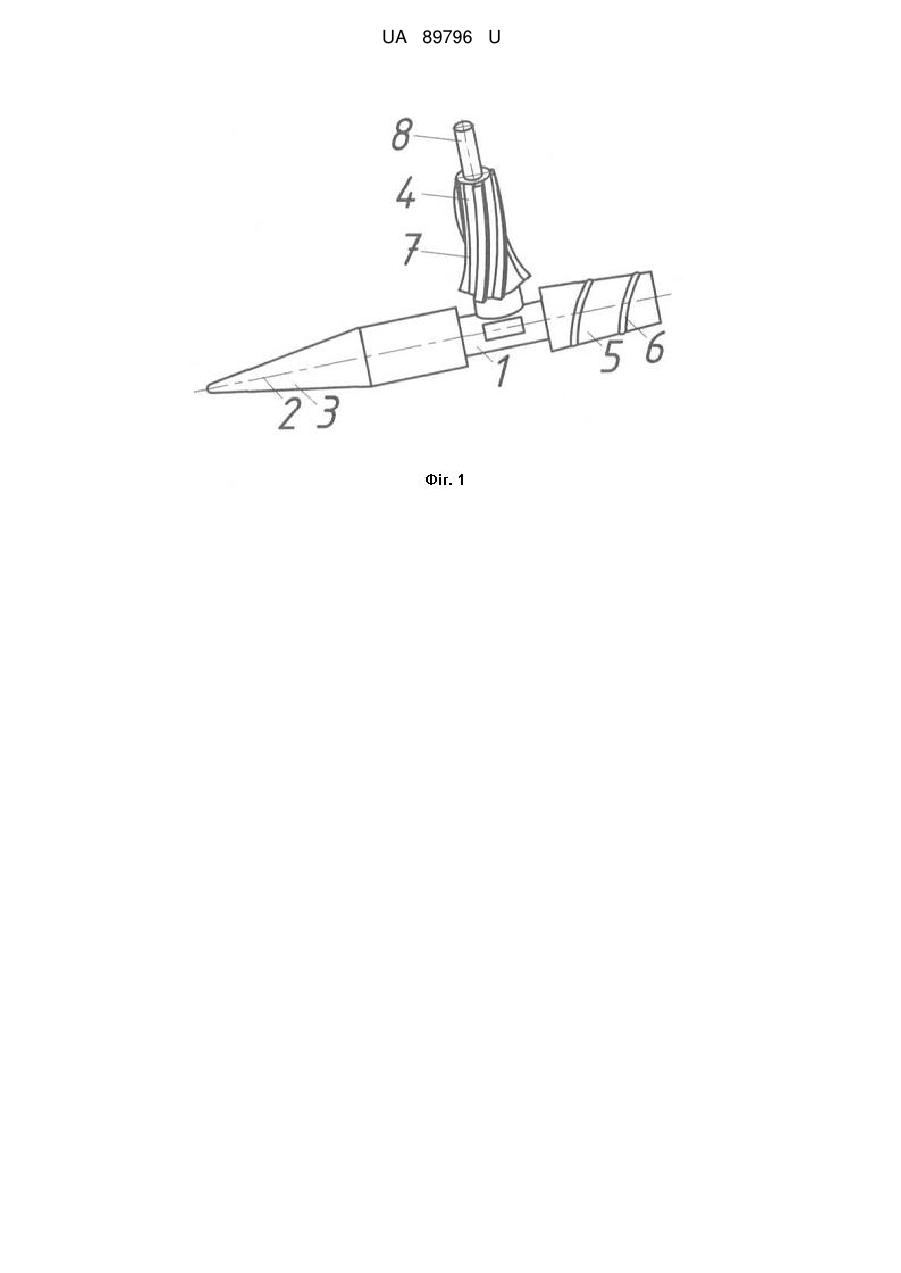

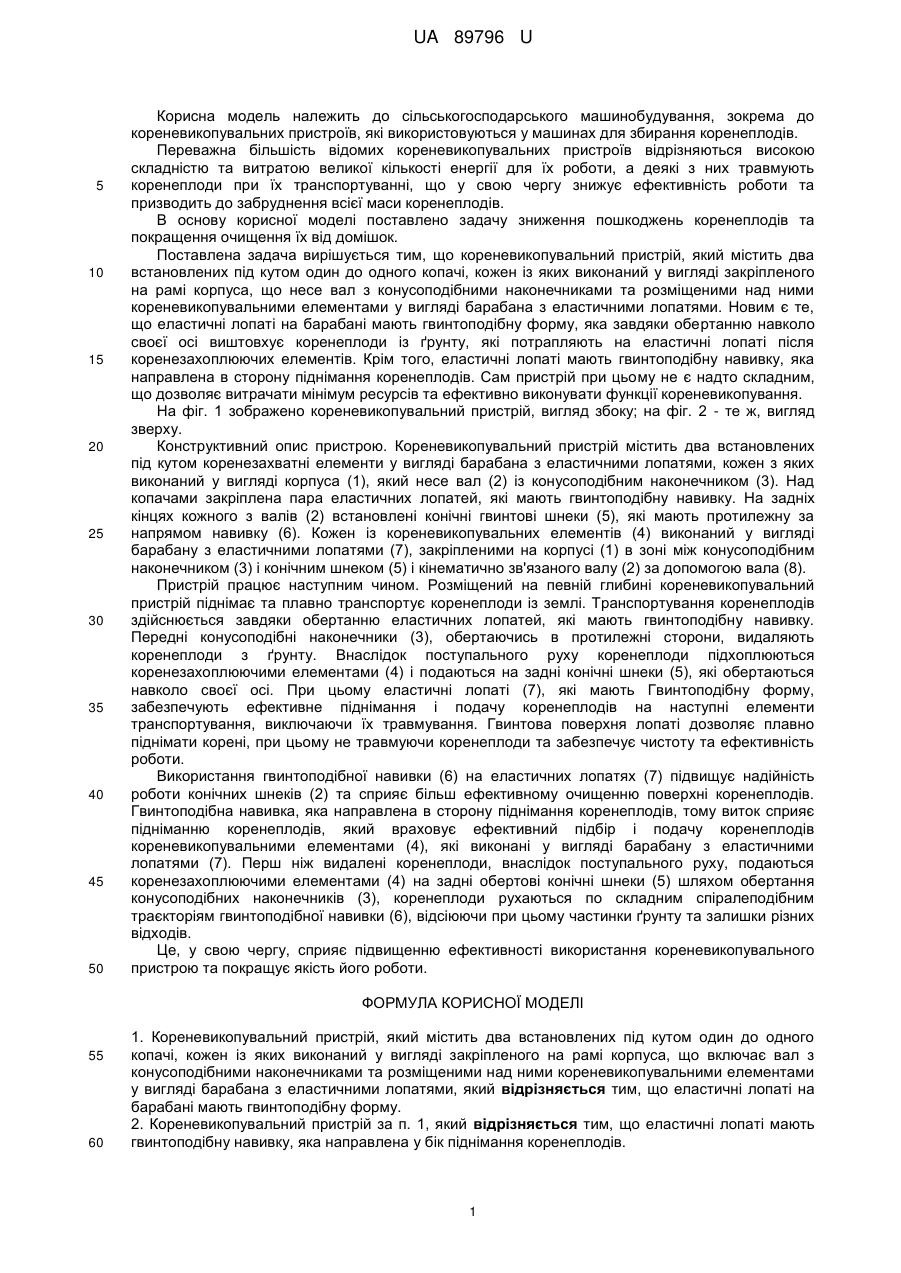

Реферат: Кореневикопувальний пристрій містить два встановлених під кутом один до одного копачі, кожен із яких виконаний у вигляді закріпленого на рамі корпуса, що включає вал з конусоподібними наконечниками та розміщеними над ними кореневикопувальними елементами у вигляді барабана з еластичними лопатями. Еластичні лопаті на барабані мають гвинтоподібну форму. UA 89796 U (12) UA 89796 U UA 89796 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до кореневикопувальних пристроїв, які використовуються у машинах для збирання коренеплодів. Переважна більшість відомих кореневикопувальних пристроїв відрізняються високою складністю та витратою великої кількості енергії для їх роботи, а деякі з них травмують коренеплоди при їх транспортуванні, що у свою чергу знижує ефективність роботи та призводить до забруднення всієї маси коренеплодів. В основу корисної моделі поставлено задачу зниження пошкоджень коренеплодів та покращення очищення їх від домішок. Поставлена задача вирішується тим, що кореневикопувальний пристрій, який містить два встановлених під кутом один до одного копачі, кожен із яких виконаний у вигляді закріпленого на рамі корпуса, що несе вал з конусоподібними наконечниками та розміщеними над ними кореневикопувальними елементами у вигляді барабана з еластичними лопатями. Новим є те, що еластичні лопаті на барабані мають гвинтоподібну форму, яка завдяки обертанню навколо своєї осі виштовхує коренеплоди із ґрунту, які потрапляють на еластичні лопаті після коренезахоплюючих елементів. Крім того, еластичні лопаті мають гвинтоподібну навивку, яка направлена в сторону піднімання коренеплодів. Сам пристрій при цьому не є надто складним, що дозволяє витрачати мінімум ресурсів та ефективно виконувати функції кореневикопування. На фіг. 1 зображено кореневикопувальний пристрій, вигляд збоку; на фіг. 2 - те ж, вигляд зверху. Конструктивний опис пристрою. Кореневикопувальний пристрій містить два встановлених під кутом коренезахватні елементи у вигляді барабана з еластичними лопатями, кожен з яких виконаний у вигляді корпуса (1), який несе вал (2) із конусоподібним наконечником (3). Над копачами закріплена пара еластичних лопатей, які мають гвинтоподібну навивку. На задніх кінцях кожного з валів (2) встановлені конічні гвинтові шнеки (5), які мають протилежну за напрямом навивку (6). Кожен із кореневикопувальних елементів (4) виконаний у вигляді барабану з еластичними лопатями (7), закріпленими на корпусі (1) в зоні між конусоподібним наконечником (3) і конічним шнеком (5) і кінематично зв'язаного валу (2) за допомогою вала (8). Пристрій працює наступним чином. Розміщений на певній глибині кореневикопувальний пристрій піднімає та плавно транспортує коренеплоди із землі. Транспортування коренеплодів здійснюється завдяки обертанню еластичних лопатей, які мають гвинтоподібну навивку. Передні конусоподібні наконечники (3), обертаючись в протилежні сторони, видаляють коренеплоди з ґрунту. Внаслідок поступального руху коренеплоди підхоплюються коренезахоплюючими елементами (4) і подаються на задні конічні шнеки (5), які обертаються навколо своєї осі. При цьому еластичні лопаті (7), які мають Гвинтоподібну форму, забезпечують ефективне піднімання і подачу коренеплодів на наступні елементи транспортування, виключаючи їх травмування. Гвинтова поверхня лопаті дозволяє плавно піднімати корені, при цьому не травмуючи коренеплоди та забезпечує чистоту та ефективність роботи. Використання гвинтоподібної навивки (6) на еластичних лопатях (7) підвищує надійність роботи конічних шнеків (2) та сприяє більш ефективному очищенню поверхні коренеплодів. Гвинтоподібна навивка, яка направлена в сторону піднімання коренеплодів, тому виток сприяє підніманню коренеплодів, який враховує ефективний підбір і подачу коренеплодів кореневикопувальними елементами (4), які виконані у вигляді барабану з еластичними лопатями (7). Перш ніж видалені коренеплоди, внаслідок поступального руху, подаються коренезахоплюючими елементами (4) на задні обертові конічні шнеки (5) шляхом обертання конусоподібних наконечників (3), коренеплоди рухаються по складним спіралеподібним траєкторіям гвинтоподібної навивки (6), відсіюючи при цьому частинки ґрунту та залишки різних відходів. Це, у свою чергу, сприяє підвищенню ефективності використання кореневикопувального пристрою та покращує якість його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Кореневикопувальний пристрій, який містить два встановлених під кутом один до одного копачі, кожен із яких виконаний у вигляді закріпленого на рамі корпуса, що включає вал з конусоподібними наконечниками та розміщеними над ними кореневикопувальними елементами у вигляді барабана з еластичними лопатями, який відрізняється тим, що еластичні лопаті на барабані мають гвинтоподібну форму. 2. Кореневикопувальний пристрій за п. 1, який відрізняється тим, що еластичні лопаті мають гвинтоподібну навивку, яка направлена у бік піднімання коренеплодів. 1 UA 89796 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
