Спосіб визначення струму однофазного замикання на землю в мережі з ізольованою нейтраллю

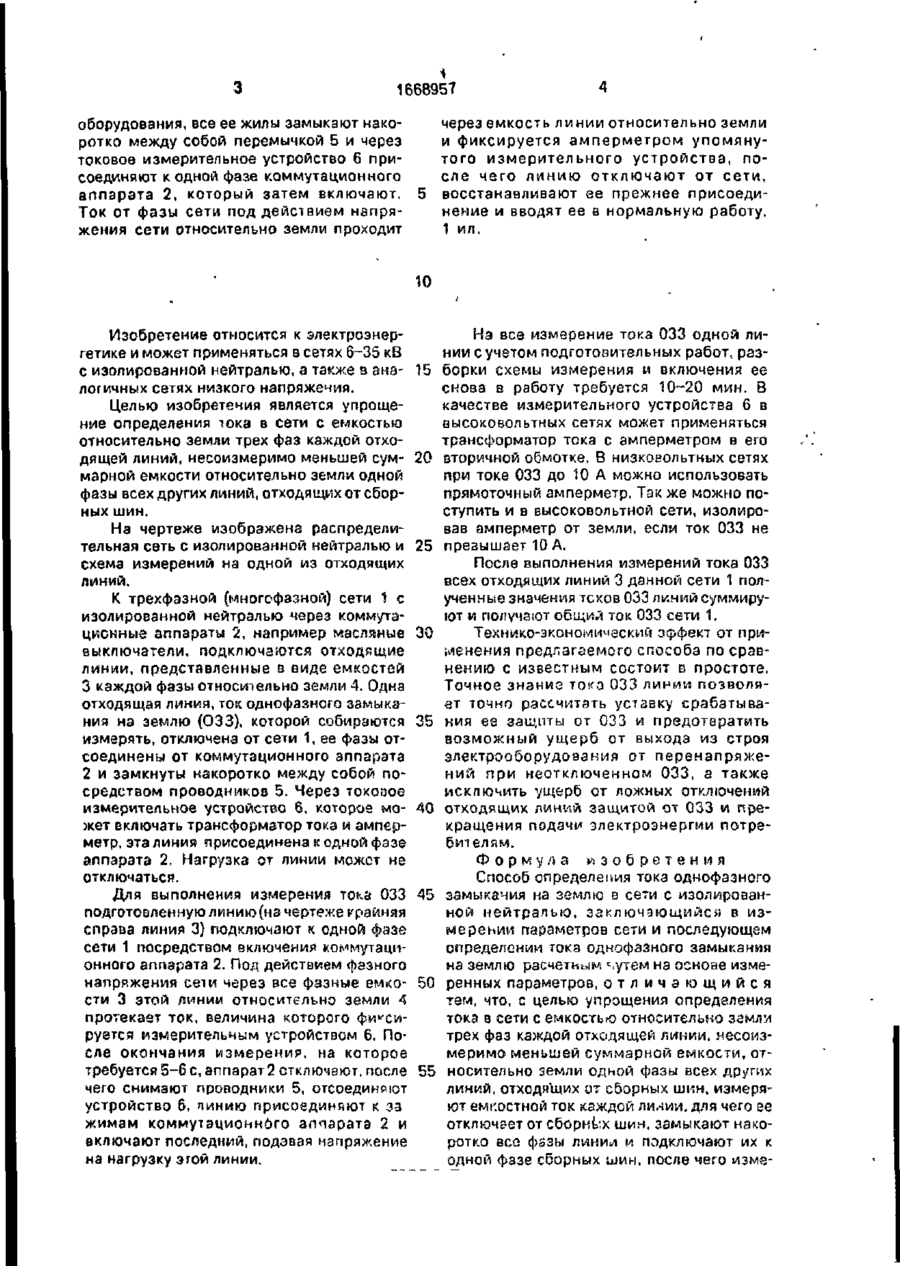

Изобретение относится к электронике и может применяться в сетях с изо шрованной нейтралью. Целью изобретения является упрощение определения тока в сети с емкостью трех фаз каждой линии, несоизмеримо меньшей суммарной емкости одной фазы всех других линии, обходящих от сборных шин. При проведение* измерений линию 3 отключают от сборьь.*. шин 1, отсоединяют от коммутационного аппарата 2 (^а^ример, масляного выключателя) или другого ON Оч 00 л .. I r> 1668957 оборудования, все ее жилы замыкают накочерез емкость линии относительно земли ротко между собой перемычкой 5 и через и фиксируется амперметром упомянутоковое измерительное устройство 6 притого измерительного устройства, посоединяют к одной фазе коммутационного сле чего линию отключают от сети, аппарата 2, который затем включают. 5 восстанавливают ее прежнее присоедиТок от фазы сети под действием напрянение и вводят ее в нормальную работу, жения сети относительно земли проходит 1 ил. 10 Изобретение относится к электроэнергетике и может применяться в сетях 6-35 кВ с изолированной нейтралью, а также в ана- 15 логичных сетях низкого напряжения. Целью изобретения является упрощение определения тока в сети с емкостью относительно земли трех фаз каждой отходящей линий, несоизмеримо меньшей сум- 20 марной емкости относительно земли одной фазы всех других линий, отходящих от сборных шин. На чертеже изображена распределительная сеть с изолированной нейтралью и 25 схема измерений на одной из отходящих линий. К трехфазной (многофазной) сети 1 с изолированной нейтралью через коммутационные аппараты 2, например масляные 30 выключатели, подключаются отходящие линии, представленные в виде емкостей 3 каждой фазы относительно земли 4. Одна отходящая линия, ток однофазного замыкания на землю (033), которой собираются 35 измерять, отключена от сети 1, ее фазы отсоединены от коммутационного аппарата 2 и замкнуты накоротко между собой посредством проводников 5. Через токовое измерительное устройство 6, которое мо- 40 жет включать трансформатор тока и амперметр, эта линия присоединена к одной фазе аппарата 2, Нагрузка от линии может не отключаться. Для выполнения измерения тока 033 45 подготовленную линию (на чертеже крайняя справа линия 3) подключают к одной фаза сети 1 посредством включения коммутационного аппарата 2. Под действием фазного напряжения сети через все фазные емко- 50 сти 3 этой линии относительно земли А протекает ток, величина которого фиксируется измерительным устройством 6. После окончания измерения, на которое требуется 5-6 с, аппарат2 отключают, после 55 чего снимают проводники 5, отсоединяют устройство 6, пинию присоединяют к зз жимам коммутационного аппарата 2 и включают последний, подавая напряжение на нагрузку этой линии. На все измерение тока 033 одной линии с учетом подготовительных работ, разборки схемы измерения и включения ее снова в работу требуется 10-20 мин. В качестве измерительного устройства 6 в высоковольтных сетях может применяться трансформатор тока с амперметром в его вторичной обмотке. В низковольтных сетях при токе 033 до 10 А можно использовать прямоточный амперметр. Так же можно поступить и в высоковольтной сети, изолировав амперметр от земли, если ток 033 не превышает 10 А. После выполнения измерений тока 033 всех отходящих линий 3 данной сети 1 полученные значения токов 033 линий суммируют и получают общий ток 033 сети 1. Технико-экономический эффект от применения предлагаемого способа по сравнению с известным состоит Б простоте. Точное знание тока 033 линии позволяет точно рассчитать уставку срабатывания ее защиты от 033 и предотвратить возможный ущерб от выхода из строя электрооборудования от перенапряжений при неотключенном 033, а также исключить ущерб от ложных отключений отходящих линий защитой от 033 и прекращения подачи электроэнергии потребителям. Формула изобретения Способ определения тока однофазного замыкания на землю в сети с изолированной нейтралью, заключающийся в измерении параметров сети и последующем определении тока однофазного замыкания на землю расчетным -.утем на основе измеренных параметров, о т л и ч а ю щ и й с я тем, что, с целью упрощения определения тока в сети с емкостью относительно згмли трех фаз каждой отходящей линии, несоизмеримо меньшей суммарной емкости, относительно земли одиой фазы всех других линий, отходніцих от сборных шин, измеряют емкостной ток каждой ли.чии, для чего ее отключает от сборных шин, замыкают накоротко все фазы линии и подключают их к одной фазе сборных шин, после чего иэме 5 рягот емкостной ток данной линии, а ток однофазного замыкания на землю в сети 1668957 6 определяют как сумму измеренных емкостных токов всех линий. Составитель Л.Васькова Редактор И.Шулла Техред М.Моргентал Корректор М Кучерявая — . _ _____ Заказ 2654 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
