Фільтр

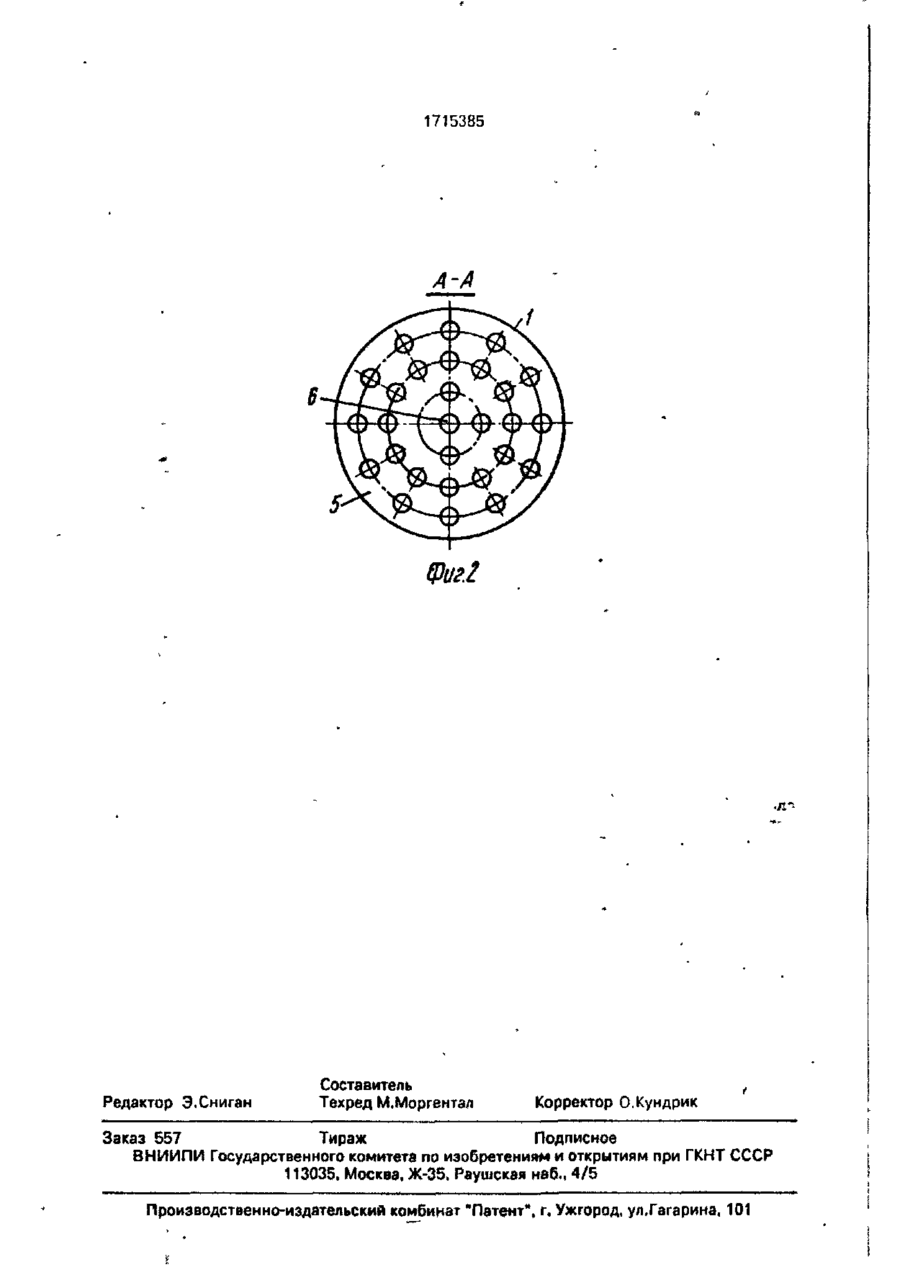

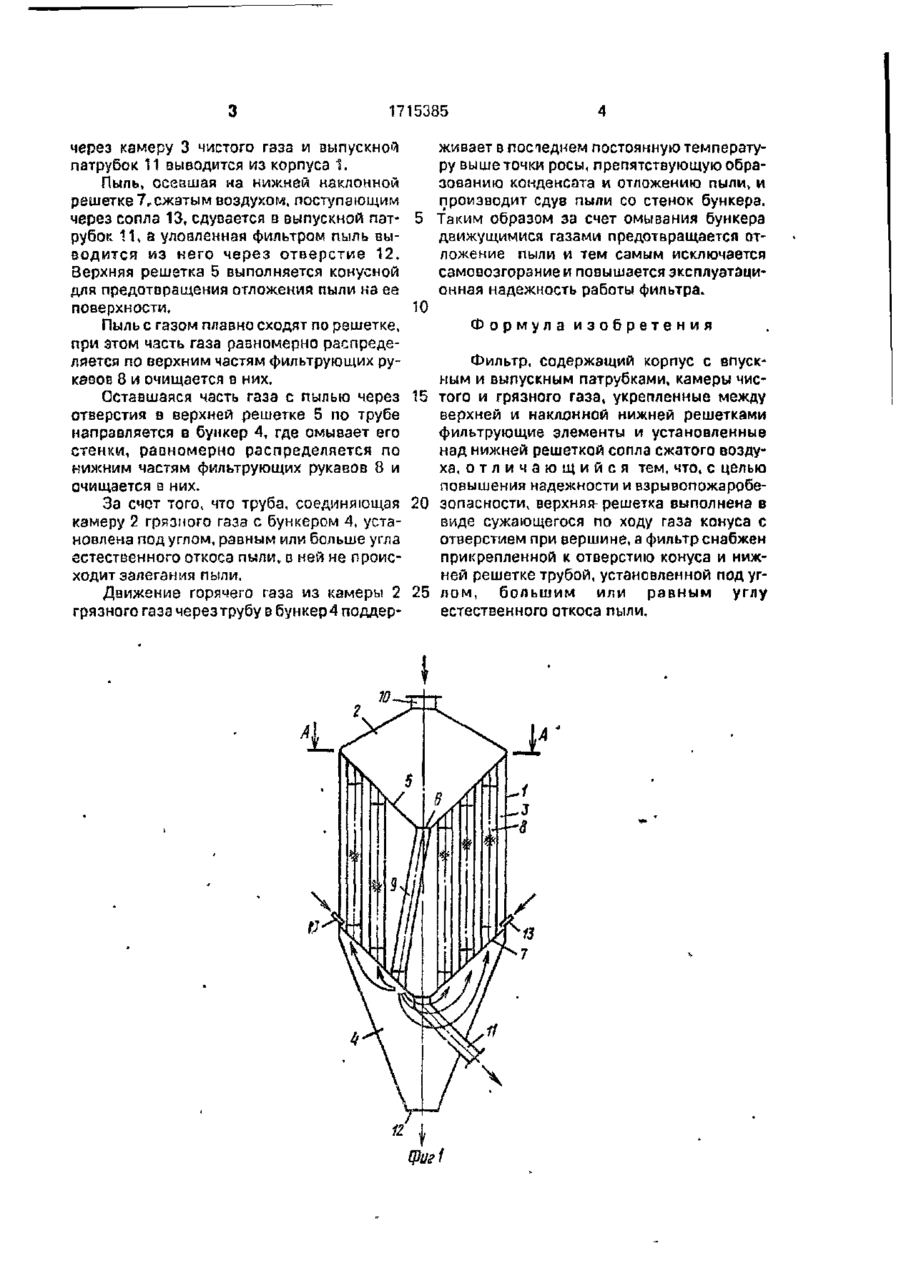

союз советских СОЦИАЛИСТИЧЕСКИХ РГСПУБЛИК СЛИ5 (19) (5ї>5 ЩI) В 01 D 46/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР И га і г™ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ї 1 (21)4710809/26 (22)27.06.89 (45)29,02.92. Бюл. № 8 (71) Произоодственно-техиическое предприятие специализированного треста "Укрзаергочермет" (72) В.В,Бондаренко, В.Д.Паззроо, В.Г.Коломойский, Г.А.Снитивкер, Г.А.Додик, И.Н.Бзраш, И.А.Грицюк, Ю.К.Дидеико, В.В.Брага и С.Е.Гейнрих (53)66.067.324(088.8) (56) Авторское свидетельство СССР N* 1354475, кл. В 01 D 46/02, 1986. (54) ФИЛЬТР (57) Изобретение относится к очистке газа от пылей, способных самовозгораться и взрываться. Его использование позволит повысить надежность и обеспечить взрывопожэробезапасную работу фильтра. Фильтр снабжен трубой, закрепленной между верхней и нижней решетками, при этом верхняя решетка выполнена о виде сужающегося по ходу газа конуса с отверстием при вершине, а труба установлена под углом, большим или равным углу естественного откоса пыли. 2 ил. со С Изобретение откосится к технике очистки газа от пыли, способной самовозгораться и взрываться, и может быть использовано в металлургической, энергетической и других отраслях промышленности. Цель изобретения - повышение надежности и пзрывопожаробезопасиости работы фильтра. На фиг.1 схематически изображен фильтр, продольный разрез; на фиг.2 - разрез А-А на фигИ. Фильтр содержит корпус 1 с камерами 2 и 3 грязного и чистого rasa соответственно и бункер 4 уловленной пыли. В корпусе фильтра между вео/ней релєгксй Г, випоіненной її виде сужающегося по ходу газа конуса с отверстием 5 при першине, п нижней наклонной решеткой 7 установлены фильтрующие элементы в виде рукааоз 8 и труба 9, "рикрепленчая к отверстию конуса и нижней решетке 1 и установленная под углом, большим или равным углу естественного откоса пыли. В камере 2 грязного газ? и п бункере 4 установлены соответственно впускной 10 и выпускной 11 патрубки. В бункере 4 выполнено отверстие 12 для отвода уловленной пыли. В корпусе 1 фильтра нзд нижней наклонной решеткой смонтированы сопла 13 сжатого воздуха. Фильтр работает следующим образом. Запыленный газ через ВПУСКНОЙ патрубок 10 поступает в камеру 2 грязного га?а, откуда с помошью верхней решетки 5 разделяется ha дза потока. Один поток разномерно распределяется по верхним частям фильтрующих рукавов 8 а другой через отиерстие б и трубу 9 подается в бункер 4, омывает его и с помощью нижней наклонной решетки 7 распределяется по рукгоам 8. П i0%!!^'J№№%b yfc э в а газ очищается и 1715385 через камеру 3 чистого газа и выпускной патрубок 11 выводится из корпуса 1. Пыль, осевшая на нижней наклонной решетке 7Г сжатым воздухом, поступающим через сопла 13, сдувается в выпускной пат- 5 рубок 11, а уловленная фильтрам пыль выводится из него через отверстие 12. Верхняя решетка 5 выполняется конусной для предотвращения отложения пыли на ее поверхности. 10 Пыль с газом плавно сходят по решетке, при этом часть газа равномерно распределяется по верхним частям фильтрующих рукэвов 8 и очищается в них. Оставшаяся часть газа с пылью через 15 отверстия в верхней решетке 5 по трубе направляется в бункер 4, где омывает его стенки, равномерно распределяется по нижним частям фильтрующих рукавов 8 и очищается ІЗ них. За счет того, что труба, соединяющая 20 камеру 2 грязного газа с бункером 4, установлена подуглом, равным или больше угла естественного откоса пыли, в ней не происходит залегания пыли. Движение горячего газа из камеры 2 25 грязного газа черезтрубу в бункер4 поддер живает в посіеднем постоянную температуру выше точки росы, препятствующую образованию конденсата и отложению пыли, и производит сдув пыли со стенок бункера. Таким образом за счет омывания бункера движущимися газами предотвращается отложение пыли и тем самым исключается самовозгорание и повышается эксплуатационная надежность работы фильтра. Формула изобретения Фильтр, содержащий корпус с впускным и выпускным патрубками, камеры чистого и грязного газа, укрепленные между верхней и наклонной нижней решетками фильтрующие элементы и установленные над нижней решеткой сопла сжатого воздуха, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и взрывопожаробезопасности, верхняя-решетка выполнена в виде сужающегося по ходу газа конуса с отверстием при вершине, а фильтр снабжен прикрепленной к отверстию конуса и нижней решетке трубой, установленной под углом, большим или равным углу естественного откоса пыли. 1715385 •* я Редактор Э.Сниган Составитель Техред М.Моргентал Корректор О.Кундрик Заказ 557 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
