Пристрій сухого гасіння коксу

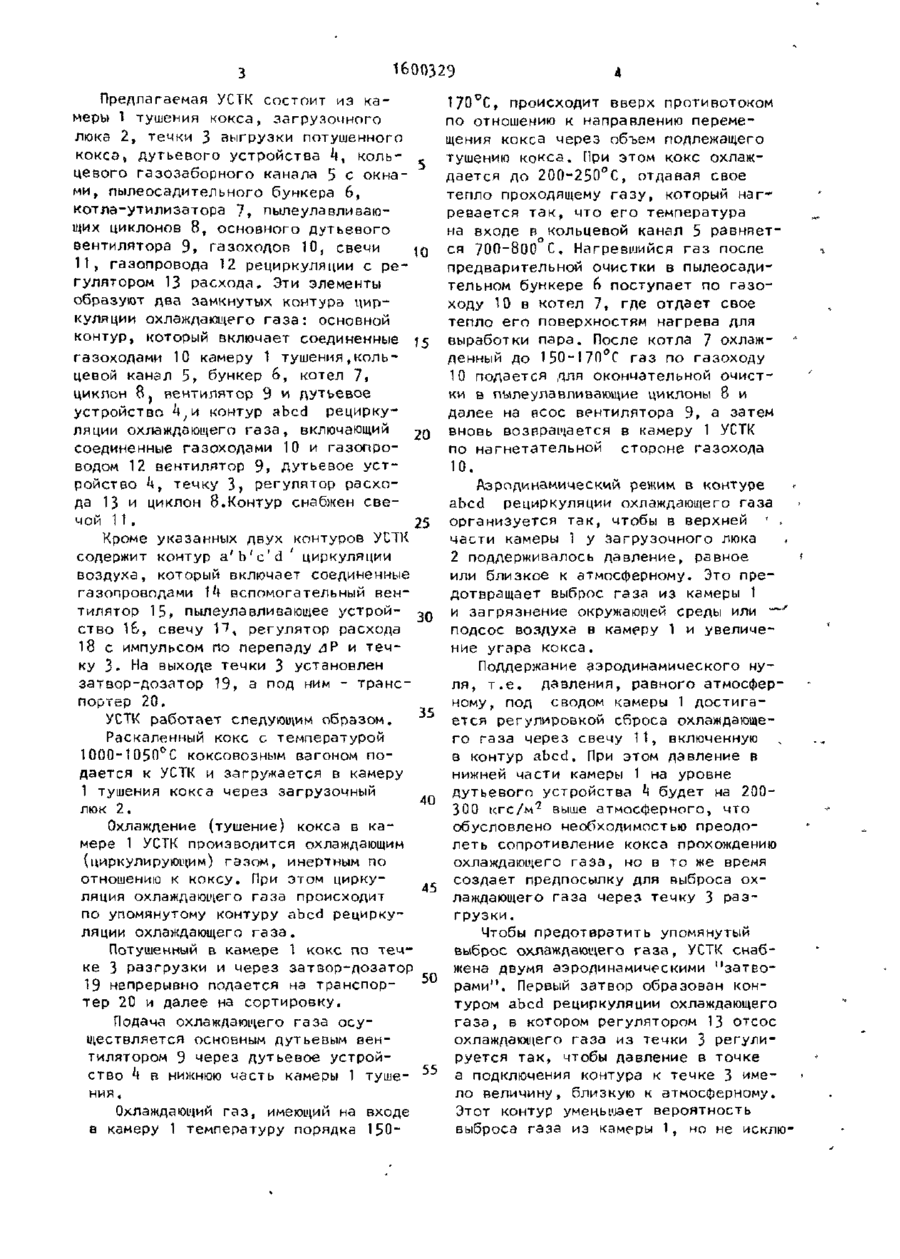

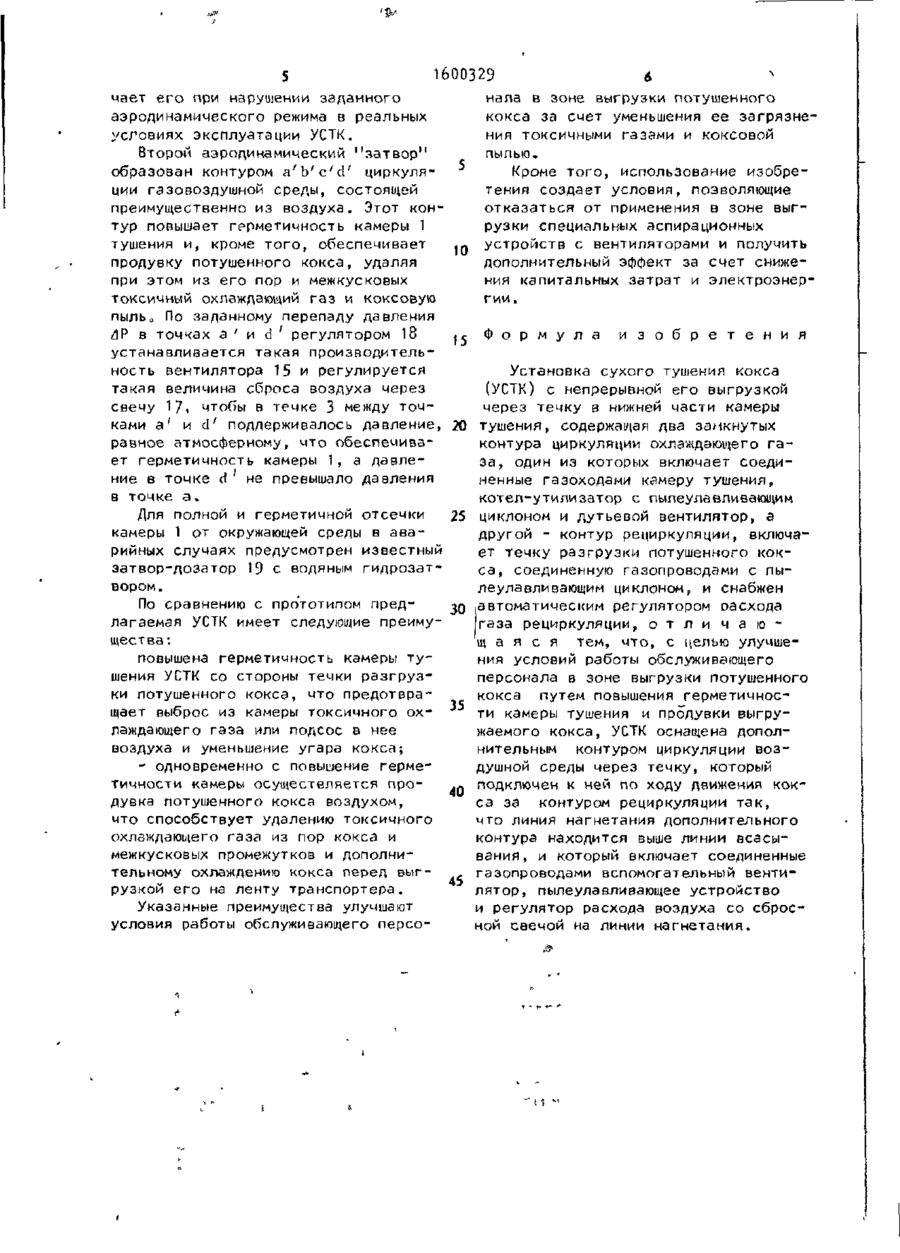

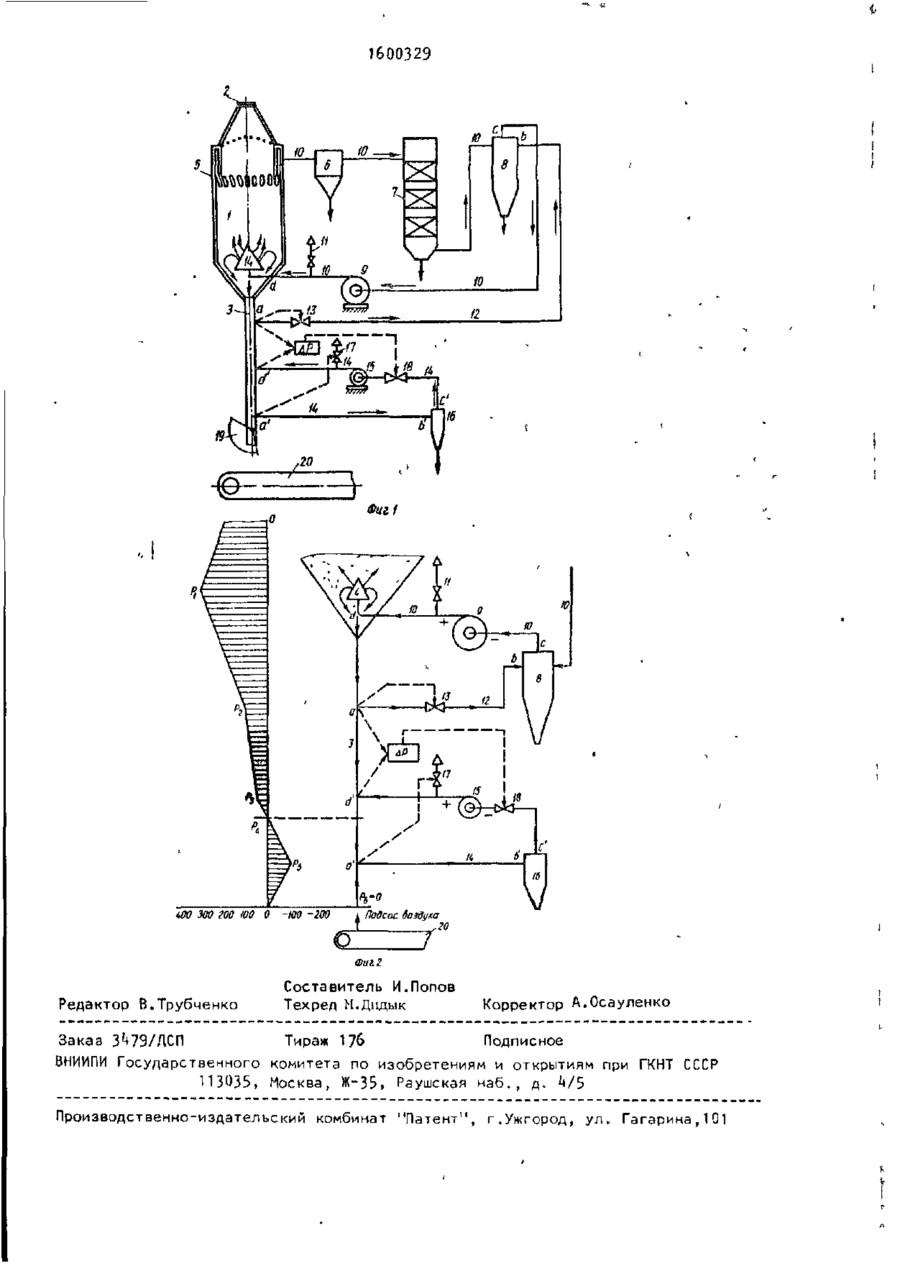

ІШГСЛУЖГБНОГО ПОЛЬЗОВАНИЯ f\ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН ( 5 1 ) 5 С 10 В 39/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 339^32/23-26 (22) 23.12.85 (71) Производственно-техническое предприятие треста "Укрэнергочермет11 (72) Е.А.Данилин, С.Т.Плискановский, В.Д.Кабак, В,В.Бондаренко и Ю.М.Волович (53) 662.74(088 8) (56) Патент Японии № 57~/*5275, кл. С 10 В 39/02, 198?. (5*0 УСТАНОВКА СУХОГО ТУШЕНИЯ КОКСА (57) Изобретение относится к производству сухого тушения кокса с непрерывной выгрузкой потушенного кокса из камеры тушения. Целью изобретения является улучшение условий работы обслуживающего персонала в зоне выгрузки потушенного кокса за счет уменьшения ее загрязнения токсичными газами и коксовой пылью. Установка сухого тушения кокса (УСТК) содержит два замкнутых контура циркуляции охлаждающего газа, один из которых Изобретение относится к оборудованию коксохимической промышленности и может быть использовано в УСТК с непрерывной выгрузкой потушенного кокса. Цель изобретения - улучшение условий работы обслуживающего персонала в зоне выгрузки потушенного кокса за счет уменьшения ее загрязнения токсичными газами и коксовой пылью путем повышения герметичности камеры 38-90 * Lr,^L _ JL включает соединенные газоходами камеру 1 тушения, котел-утилизатор 7 с пылеулавливающим циклоном 8 и дутьевой вентилятор 9. а другой - течку 3 выгрузки кокса, пылеулавливающий циклон 8, вентилятор Э и свечу И . Кроме указанных двух контуров УСТК снабжена контуром циркуляции воздуха, который включает соединенные газопроводами 1+ вспомогательный вентилятор * 15, пылеулавливающее устройство 16, свечу 17, регулятор расхода 18 с импульсом по перепаду давления и течку 3. Этот контур образует аэродинамический "затвор", который повышает герметичность камеры 1 тушения и обеспечивает продувку потушенного кокса, удаляя при этом из его пор и межкусковых промежутков токсичный охлаждающий газ и коксовую пыль. Для этого в течке 3 между точками подключения контура циркуляции воздуха вентилятором 15 и свечой 17 поддерживается давление, равное атмосферному. 2 ил. тушения и продувки выгружаемого кокса. На фиг. 1 показана схематически предлагаемая УСТК; на фиг, 2 - схематически работа- аэродинамических затворов течки, образованных контуром рециркуляции охлаждающего газа и дополнительным контуром циркуляции воздушной среды, с примерными эпюрами статических давлений по течке разгрузки потушенного кокса. Р Ф К 1600329 Предлагаемая УСТК состоит из камеры 1 тушения кокса, загрузочного люка 2, течки 3 выгрузки потушенного кокса, дутьевого устройства h% кольцевого газозаборного канала 5 с окнами, пылеосадительного бункера 6, котла-утилизатора 7, пылеулавлиаающих циклонов 8, основного дутьевого вентилятора 9, газоходов 10, свечи 1 0 11, газопровода 12 рециркуляции с регулятором 13 расхода. Эти элементы образуют два замкнутых контура циркуляции охлаждающего газа: основной контур, который включает соединенные J5 газоходами 10 камеру 1 тушения,кольцевой канал 5, бункер 6, котел 7, циклон 8 } вентилятор 9 и дутьевое устройство ht\A контур abed рециркуляции охлаждающего газа, включающий 20 соединенные газоходами 10 и газопроводом 12 вентилятор 9, дутьевое устройство ht течку 3, регулятор расхода 13 и циклон 8.Контур снабжен свечой 11. 25 Кроме указанных двух контуров УСТК содержит контур a'b'c'd' циркуляции воздуха, который включает соединенные газопроводами V\ вспомогательный вентилятор 15» пылеулавливающее устрой- з с ство 16, свечу 17, регулятор расхода 18 с импульсом по перепаду лР и течку 3- На выходе течки 3 установлен затвор-дозатор 19, а под ним - транспортер 20. 170°С, происходит вверх противотоком по отношению к направлению перемещения кокса через объем подлежащего тушению кокса. При этом кокс охлаждается до 200-250°С, отдавая свое тепло проходящему газу, который наї— ревается так, что его температура на входе в кольцевой канал 5 равняется 700-800 С, Нагревшийся газ после предварительной очистки в пылеосадительном бункере 6 поступает по газоходу 10 в котел 7, где отдает свое тепло его поверхностям нагрева для выработки пара. После котла 7 охлажденный до 150-17П°С газ по газоходу 10 подается для окончательной очистки в пылеулавливающие циклоны 8 и далее на ясос вентилятора 9, а затем вновь возвращается в камеру 1 УСТК по нагнетательной стороне газохода 10. Аэродинамический режим в контуре abed рециркуляции охлаждающего газа организуется так, чтобы в верхней f , части камеры 1 у загрузочного люка 2 поддерживалось давление, равное или близкое к атмосферному. Это предотвращает выброс газа из камеры 1 и загрязнение окружающей среды или ' ~' подсос воздуха в камеру 1 и увеличение угара кокса. Поддержание аэродинамического нуля, т.е. давления, равного атмосферному, под сводом камеры 1 достига35 ется регулировкой сброса охлаждающеУСТК работает следующим образом. го газа через свечу 11, включенную Раскаленный кокс с температурой в контур abed. При этом давление в 1000-1050°С коксовозным вагоном понижней части камеры 1 на уровне дается к УСТК и загружается в камеру дутьевого устройства h будет на 2001 тушения кокса через загрузочный 300 кгс/м^ выше атмосферного, что люк 2. обусловлено необходимостью преодоОхлаждение (тушение) кокса в калеть сопротивление кокса прохождению мере 1 УСТК производится охлаждающим охлаждающего газа, но в то же время (циркулирующим) газом, инертным по создает предпосылку для выброса охотношению к коксу. При этом цирку45 лаждающего газа через течку 3 разляция охлаждающего газа происходит грузки. по упомянутому контуру abed рециркуляции охлаждающего газа. Чтобы предотвратить упомянутый Потушенный в камере 1 кокс по течвыброс охлаждающего газа, УСТК снабке 3 разгрузки и через затвор-дозатор жена двумя аэродинамическими "затво50 рами". Первый затвор образован кон19 непрерывно подается на транспортер 20 и далее ва сортировку. туром abed рециркуляции охлаждающего газа, в котором регулятором 13 отсос Подача охлаждающего газа осуохлаждающего газа из течки 3 регулиществляется основным дутьевым венруется так, чтобы давление в точке тилятором Э через дутьевое устройа подключения контура к течке 3 имество h в нижнюю часть камеры 1 тушело величину, близкую к атмосферному. НИЙ. Этот контур уменьшает вероятность Охлаждающий г а з , имеющий на входе выброса газа из камеры 1, но не исклю в камеру 1 температуру порядка 150 1600329 чает его при нарушении заданного нала в зоне выгрузки потушенного аэродинамического режима в реальных кокса за счет уменьшения ее загрязнеусловиях эксплуатации УСТК. ния токсичными газами и коксовой Второй аэродинамический "затвор" пылью. образован контуром a'b'c'd' циркуляКроме того, использование изобреции гэзовоздушной среды, состоящей тения создает условия, позволяющие преимущественно из воздуха. Этот конотказаться от применения в зоне выгтур повышает герметичность камеры 1 рузки специальных аспирационных тушения и, кроме того, обеспечивает устройств с вентиляторами и получить продувку потушенного кокса, удаляя дополнительный эффект за счет снижепри этом из его пор и межкусковых ния капитальных затрат и электроэнертоксичный охлаждающий газ и коксовую гии. пыль. По заданному перепаду давления ДР в точках а ' и d ' регулятором 18 Ф о р м у л а и з о б р е т е н и я устанавливается такая производитель- 15 ность вентилятора 15 и регулируется Установка сухого тушения кокса такая величина сброса воздуха через (УСТК) с непрерывной его выгрузкой свечу 17, чтобы в течке 3 между точчерез течку в нижней части камеры ками а' и d' поддерживалось давление, тушения, содержащая два замкнутых равное атмосферному, что обеспечива- 20 контура циркуляции охлаждающего г а ет герметичность камеры 1, а давлеза, один из которых включает соединие в точке d ' не превышало давления ненные газоходами камеру тушения, в точке а. Для полной и герметичной отсечки камеры 1 от окружающей среды в аварийных случаях предусмотрен известный затвор-дозатор 19 с водяным гидрозатвором. По сравнению с прототипом предлагаемая УСТК имеет следующие преимущества: повышена герметичность камеры тушения УСТК со стороны течки разгрузки потушенного кокса, что предотвращает выброс из камеры токсичного охлаждающего газа или подсос в нее воздуха и уменьшение угара кокса; - одновременно с повышение герметичности камеры осуществляется продувка потушенного кокса воздухом, что способствует удалению токсичного охлаждающего газа из пор кокса и межкусковых промежутков и дополнительному охлаждению кокса перед выгрузкой его на ленту транспортера. Указанные преимущества улучшают условия работы обслуживающего персо 25 30 35 40 45 котел-утилизатор с пылеулавливающим циклоном и дутьевой вентилятор, а другой - контур рециркуляции, включает течку разгрузки потушенного кокса, соединенную газопроводами с пылеулавливающим циклоном, и снабжен автоматическим регулятором оасхода газа рециркуляции, о т л и ч а ю щ а я с я тем, что, с целью улучшения условий работы обслуживающего персонала в зоне выгрузки потушенного кокса путем повышения герметичности камеры тушения и продувки выгружаемого кокса, УСТК оснащена дополнительным контуром циркуляции воздушной среды через течку, который подключен к ней по ходу движения кокса за контуром рециркуляции так, что линия нагнетания дополнительного контура находится выше линии всасывания, и который включает соединенные газопроводами вспомогательный вентилятор, пылеулавливающее устройство и регулятор расхода воздуха со сбросной свечой на линии нагнетания. 1600329 iOO 300 г00 ЮО О -ЮО -2ОО і Подсос боздуха .20 Фиг, 2 Редактор В.Трубченко Составитель И.Попов Техред М.Дидык Корректор А.Осауленко Заказ 3^79/ДСП Тираж 176 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д. Производственно-издательский комбинат "Патент", г.Ужгород, у л . Гагарина,101
