Машина для локально-стрічкового диференційованого внесення мінеральних добрив

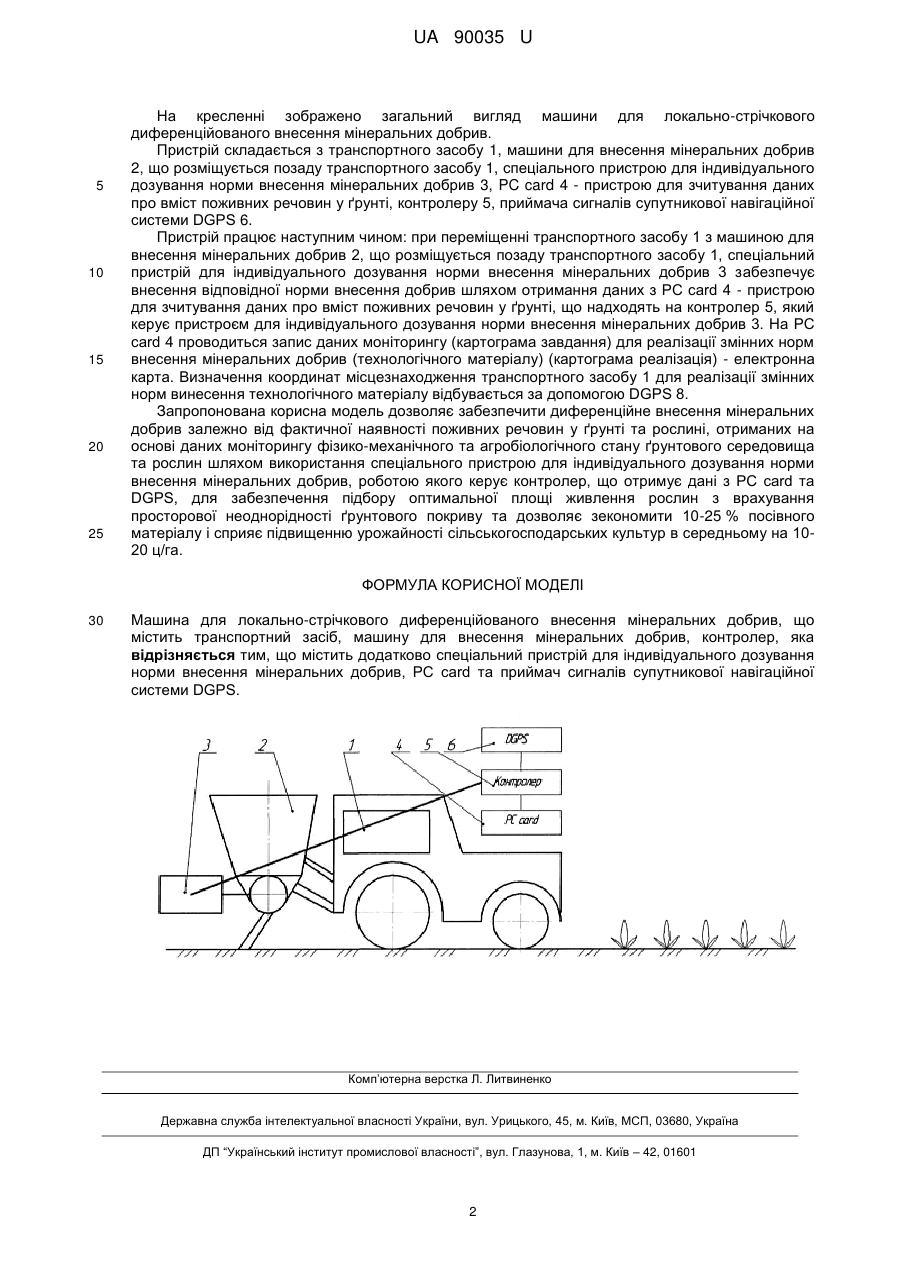

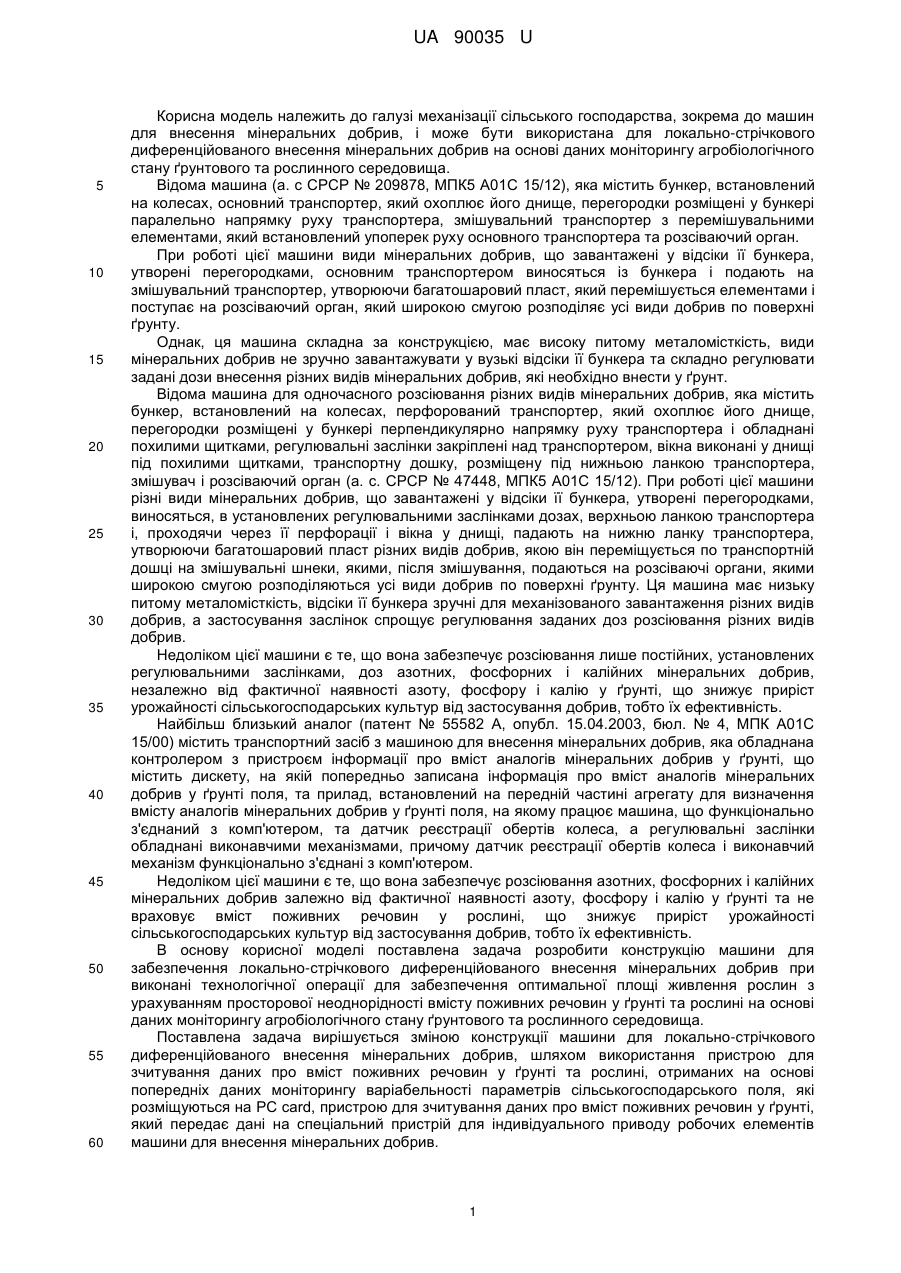

Реферат: Машина для локально-стрічкового диференційованого внесення мінеральних добрив містить транспортний засіб, машину для внесення мінеральних добрив, контролер. При цьому машина додатково містить спеціальний пристрій для індивідуального дозування норми внесення мінеральних добрив, PC card та приймач сигналів супутникової навігаційної системи DGPS. UA 90035 U (54) МАШИНА ДЛЯ ЛОКАЛЬНО-СТРІЧКОВОГО ДИФЕРЕНЦІЙОВАНОГО ВНЕСЕННЯ МІНЕРАЛЬНИХ ДОБРИВ UA 90035 U UA 90035 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі механізації сільського господарства, зокрема до машин для внесення мінеральних добрив, і може бути використана для локально-стрічкового диференційованого внесення мінеральних добрив на основі даних моніторингу агробіологічного стану ґрунтового та рослинного середовища. Відома машина (а. с СРСР № 209878, МПК5 А01С 15/12), яка містить бункер, встановлений на колесах, основний транспортер, який охоплює його днище, перегородки розміщені у бункері паралельно напрямку руху транспортера, змішувальний транспортер з перемішувальними елементами, який встановлений упоперек руху основного транспортера та розсіваючий орган. При роботі цієї машини види мінеральних добрив, що завантажені у відсіки її бункера, утворені перегородками, основним транспортером виносяться із бункера і подають на змішувальний транспортер, утворюючи багатошаровий пласт, який перемішується елементами і поступає на розсіваючий орган, який широкою смугою розподіляє усі види добрив по поверхні ґрунту. Однак, ця машина складна за конструкцією, має високу питому металомісткість, види мінеральних добрив не зручно завантажувати у вузькі відсіки її бункера та складно регулювати задані дози внесення різних видів мінеральних добрив, які необхідно внести у ґрунт. Відома машина для одночасного розсіювання різних видів мінеральних добрив, яка містить бункер, встановлений на колесах, перфорований транспортер, який охоплює його днище, перегородки розміщені у бункері перпендикулярно напрямку руху транспортера і обладнані похилими щитками, регулювальні заслінки закріплені над транспортером, вікна виконані у днищі під похилими щитками, транспортну дошку, розміщену під нижньою ланкою транспортера, змішувач і розсіваючий орган (а. с. СРСР № 47448, МПК5 А01С 15/12). При роботі цієї машини різні види мінеральних добрив, що завантажені у відсіки її бункера, утворені перегородками, виносяться, в установлених регулювальними заслінками дозах, верхньою ланкою транспортера і, проходячи через її перфорації і вікна у днищі, падають на нижню ланку транспортера, утворюючи багатошаровий пласт різних видів добрив, якою він переміщується по транспортній дошці на змішувальні шнеки, якими, після змішування, подаються на розсіваючі органи, якими широкою смугою розподіляються усі види добрив по поверхні ґрунту. Ця машина має низьку питому металомісткість, відсіки її бункера зручні для механізованого завантаження різних видів добрив, а застосування заслінок спрощує регулювання заданих доз розсіювання різних видів добрив. Недоліком цієї машини є те, що вона забезпечує розсіювання лише постійних, установлених регулювальними заслінками, доз азотних, фосфорних і калійних мінеральних добрив, незалежно від фактичної наявності азоту, фосфору і калію у ґрунті, що знижує приріст урожайності сільськогосподарських культур від застосування добрив, тобто їх ефективність. Найбільш близький аналог (патент № 55582 А, опубл. 15.04.2003, бюл. № 4, МПК А01С 15/00) містить транспортний засіб з машиною для внесення мінеральних добрив, яка обладнана контролером з пристроєм інформації про вміст аналогів мінеральних добрив у ґрунті, що містить дискету, на якій попередньо записана інформація про вміст аналогів мінеральних добрив у ґрунті поля, та прилад, встановлений на передній частині агрегату для визначення вмісту аналогів мінеральних добрив у ґрунті поля, на якому працює машина, що функціонально з'єднаний з комп'ютером, та датчик реєстрації обертів колеса, а регулювальні заслінки обладнані виконавчими механізмами, причому датчик реєстрації обертів колеса і виконавчий механізм функціонально з'єднані з комп'ютером. Недоліком цієї машини є те, що вона забезпечує розсіювання азотних, фосфорних і калійних мінеральних добрив залежно від фактичної наявності азоту, фосфору і калію у ґрунті та не враховує вміст поживних речовин у рослині, що знижує приріст урожайності сільськогосподарських культур від застосування добрив, тобто їх ефективність. В основу корисної моделі поставлена задача розробити конструкцію машини для забезпечення локально-стрічкового диференційованого внесення мінеральних добрив при виконані технологічної операції для забезпечення оптимальної площі живлення рослин з урахуванням просторової неоднорідності вмісту поживних речовин у ґрунті та рослині на основі даних моніторингу агробіологічного стану ґрунтового та рослинного середовища. Поставлена задача вирішується зміною конструкції машини для локально-стрічкового диференційованого внесення мінеральних добрив, шляхом використання пристрою для зчитування даних про вміст поживних речовин у ґрунті та рослині, отриманих на основі попередніх даних моніторингу варіабельності параметрів сільськогосподарського поля, які розміщуються на PC card, пристрою для зчитування даних про вміст поживних речовин у ґрунті, який передає дані на спеціальний пристрій для індивідуального приводу робочих елементів машини для внесення мінеральних добрив. 1 UA 90035 U 5 10 15 20 25 На кресленні зображено загальний вигляд машини для локально-стрічкового диференційованого внесення мінеральних добрив. Пристрій складається з транспортного засобу 1, машини для внесення мінеральних добрив 2, що розміщується позаду транспортного засобу 1, спеціального пристрою для індивідуального дозування норми внесення мінеральних добрив 3, PC card 4 - пристрою для зчитування даних про вміст поживних речовин у ґрунті, контролеру 5, приймача сигналів супутникової навігаційної системи DGPS 6. Пристрій працює наступним чином: при переміщенні транспортного засобу 1 з машиною для внесення мінеральних добрив 2, що розміщується позаду транспортного засобу 1, спеціальний пристрій для індивідуального дозування норми внесення мінеральних добрив 3 забезпечує внесення відповідної норми внесення добрив шляхом отримання даних з PC card 4 - пристрою для зчитування даних про вміст поживних речовин у ґрунті, що надходять на контролер 5, який керує пристроєм для індивідуального дозування норми внесення мінеральних добрив 3. На PC card 4 проводиться запис даних моніторингу (картограма завдання) для реалізації змінних норм внесення мінеральних добрив (технологічного матеріалу) (картограма реалізація) - електронна карта. Визначення координат місцезнаходження транспортного засобу 1 для реалізації змінних норм винесення технологічного матеріалу відбувається за допомогою DGPS 8. Запропонована корисна модель дозволяє забезпечити диференційне внесення мінеральних добрив залежно від фактичної наявності поживних речовин у ґрунті та рослині, отриманих на основі даних моніторингу фізико-механічного та агробіологічного стану ґрунтового середовища та рослин шляхом використання спеціального пристрою для індивідуального дозування норми внесення мінеральних добрив, роботою якого керує контролер, що отримує дані з PC card та DGPS, для забезпечення підбору оптимальної площі живлення рослин з врахування просторової неоднорідності ґрунтового покриву та дозволяє зекономити 10-25 % посівного матеріалу і сприяє підвищенню урожайності сільськогосподарських культур в середньому на 1020 ц/га. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Машина для локально-стрічкового диференційованого внесення мінеральних добрив, що містить транспортний засіб, машину для внесення мінеральних добрив, контролер, яка відрізняється тим, що містить додатково спеціальний пристрій для індивідуального дозування норми внесення мінеральних добрив, PC card та приймач сигналів супутникової навігаційної системи DGPS. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
