Фрикційна передача

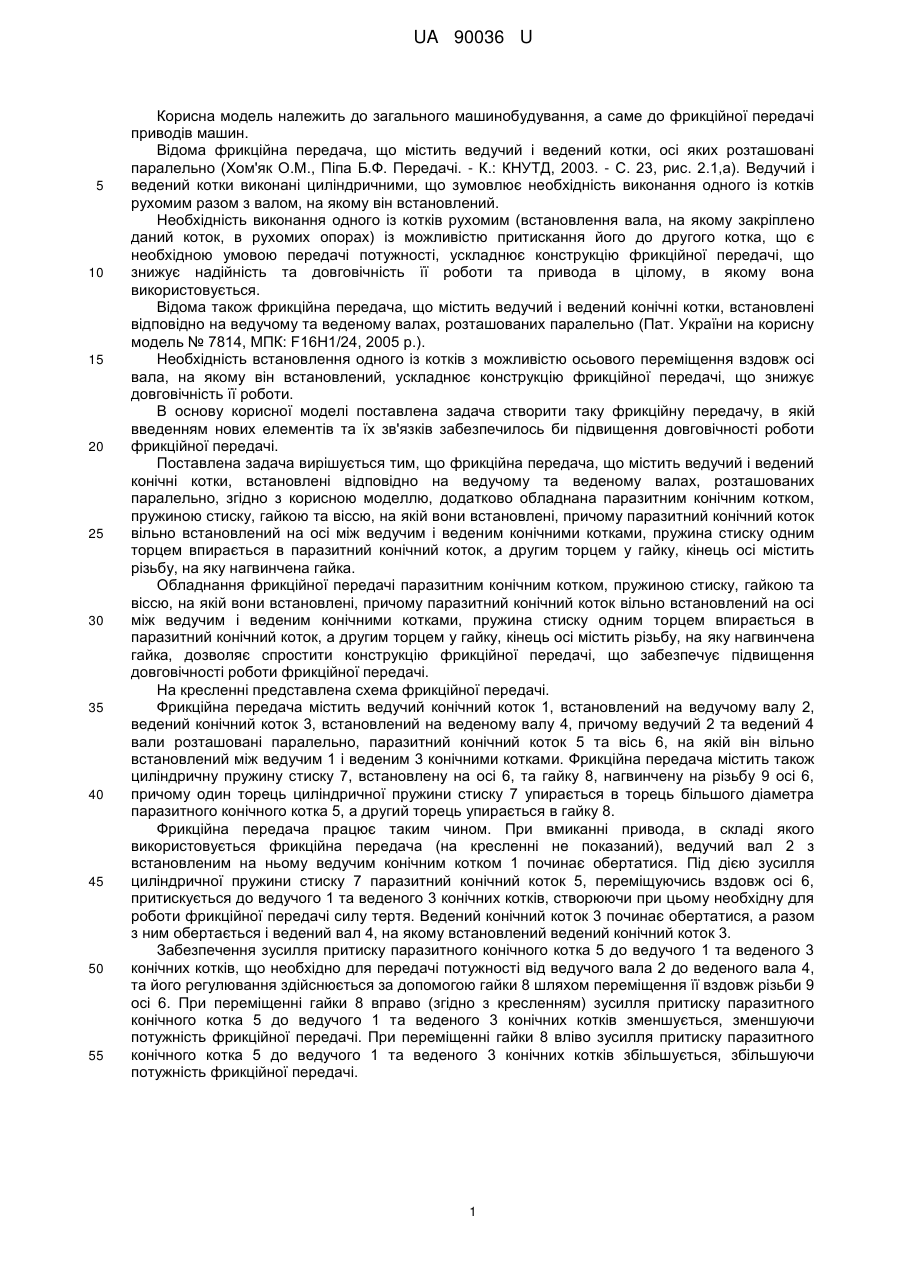

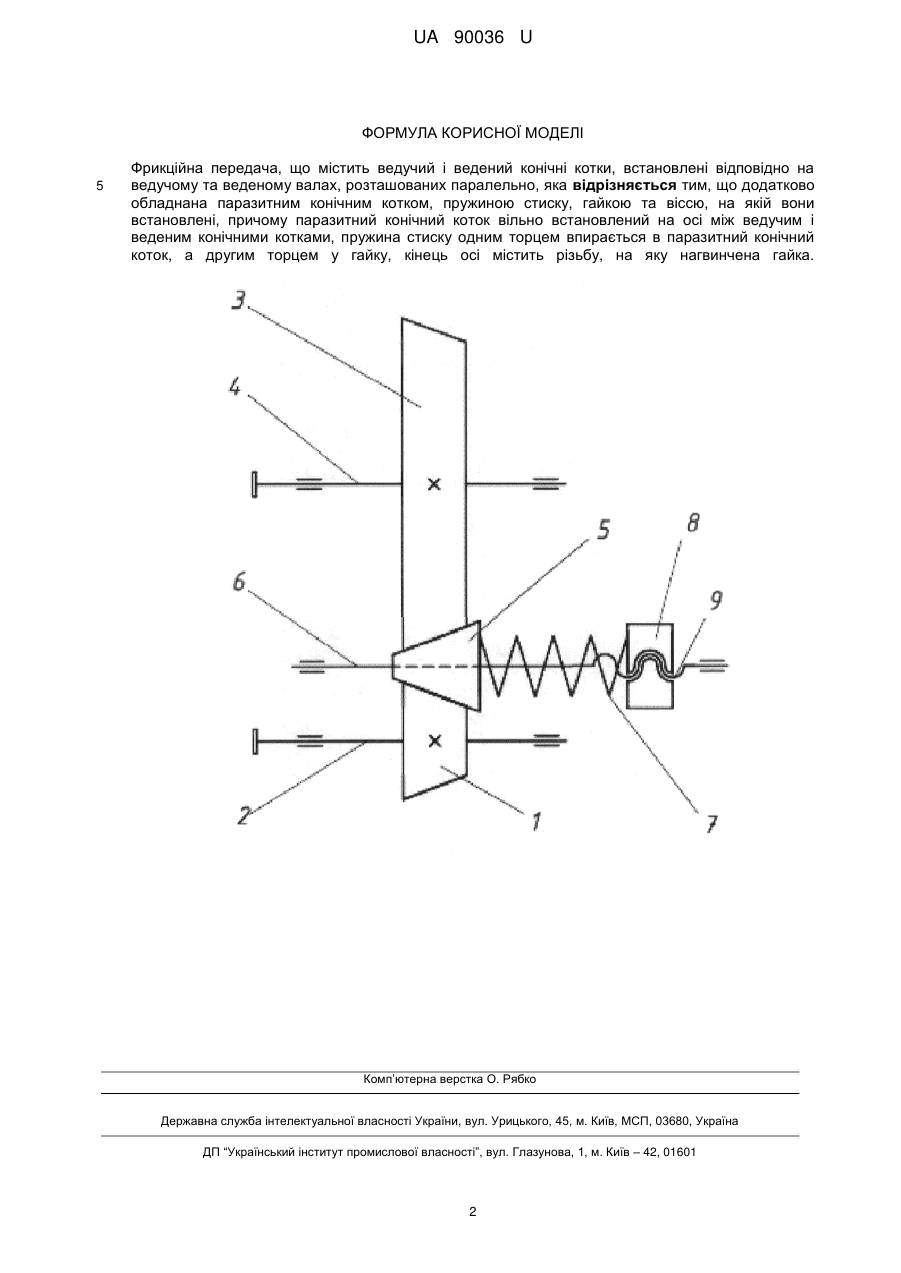

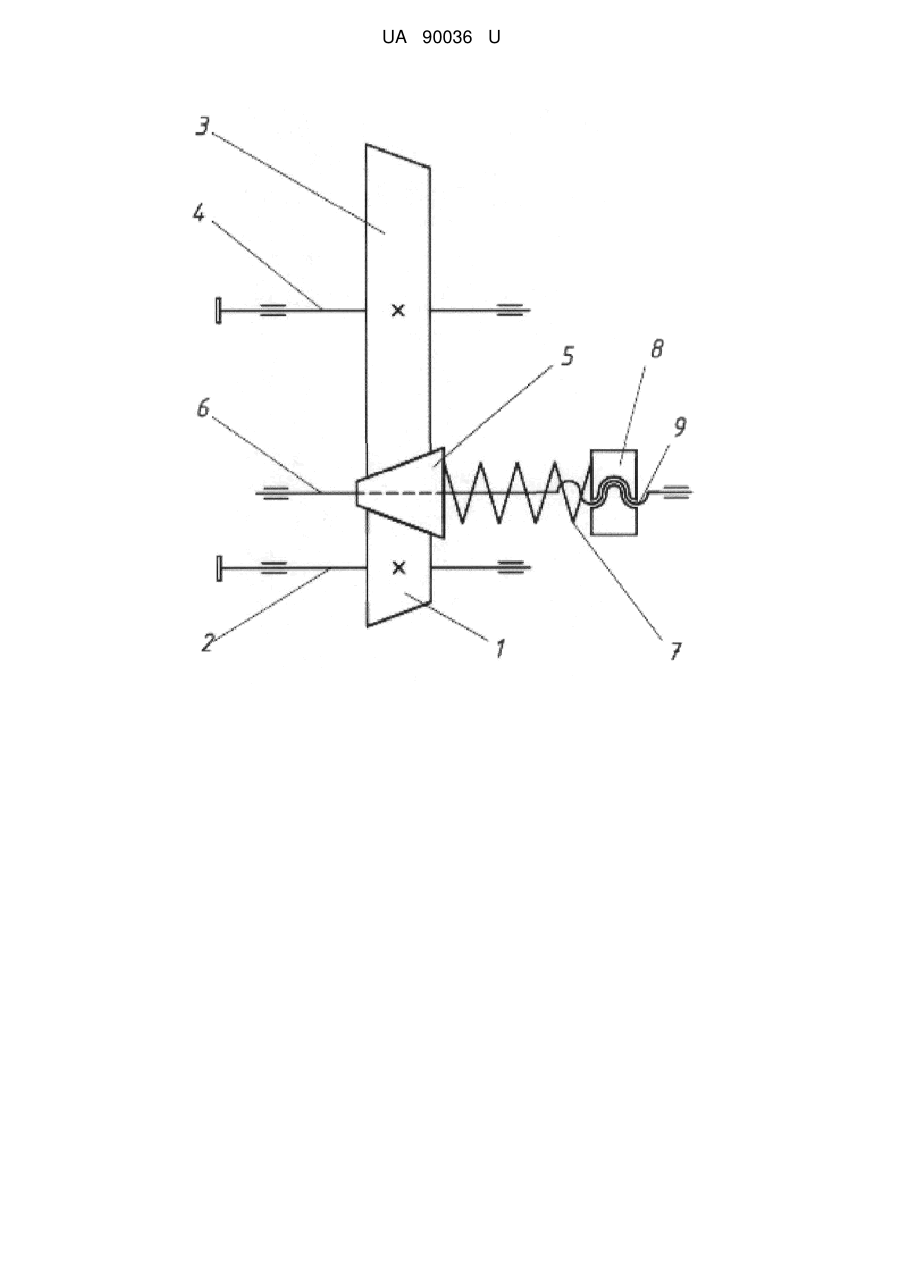

Реферат: UA 90036 U UA 90036 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загального машинобудування, а саме до фрикційної передачі приводів машин. Відома фрикційна передача, що містить ведучий і ведений котки, осі яких розташовані паралельно (Хом'як О.М., Піпа Б.Ф. Передачі. - К.: КНУТД, 2003. - С. 23, рис. 2.1,а). Ведучий і ведений котки виконані циліндричними, що зумовлює необхідність виконання одного із котків рухомим разом з валом, на якому він встановлений. Необхідність виконання одного із котків рухомим (встановлення вала, на якому закріплено даний коток, в рухомих опорах) із можливістю притискання його до другого котка, що є необхідною умовою передачі потужності, ускладнює конструкцію фрикційної передачі, що знижує надійність та довговічність її роботи та привода в цілому, в якому вона використовується. Відома також фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно (Пат. України на корисну модель № 7814, МПК: F16Н1/24, 2005 p.). Необхідність встановлення одного із котків з можливістю осьового переміщення вздовж осі вала, на якому він встановлений, ускладнює конструкцію фрикційної передачі, що знижує довговічність її роботи. В основу корисної моделі поставлена задача створити таку фрикційну передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи фрикційної передачі. Поставлена задача вирішується тим, що фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, згідно з корисною моделлю, додатково обладнана паразитним конічним котком, пружиною стиску, гайкою та віссю, на якій вони встановлені, причому паразитний конічний коток вільно встановлений на осі між ведучим і веденим конічними котками, пружина стиску одним торцем впирається в паразитний конічний коток, а другим торцем у гайку, кінець осі містить різьбу, на яку нагвинчена гайка. Обладнання фрикційної передачі паразитним конічним котком, пружиною стиску, гайкою та віссю, на якій вони встановлені, причому паразитний конічний коток вільно встановлений на осі між ведучим і веденим конічними котками, пружина стиску одним торцем впирається в паразитний конічний коток, а другим торцем у гайку, кінець осі містить різьбу, на яку нагвинчена гайка, дозволяє спростити конструкцію фрикційної передачі, що забезпечує підвищення довговічності роботи фрикційної передачі. На кресленні представлена схема фрикційної передачі. Фрикційна передача містить ведучий конічний коток 1, встановлений на ведучому валу 2, ведений конічний коток 3, встановлений на веденому валу 4, причому ведучий 2 та ведений 4 вали розташовані паралельно, паразитний конічний коток 5 та вісь 6, на якій він вільно встановлений між ведучим 1 і веденим 3 конічними котками. Фрикційна передача містить також циліндричну пружину стиску 7, встановлену на осі 6, та гайку 8, нагвинчену на різьбу 9 осі 6, причому один торець циліндричної пружини стиску 7 упирається в торець більшого діаметра паразитного конічного котка 5, а другий торець упирається в гайку 8. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 2 з встановленим на ньому ведучим конічним котком 1 починає обертатися. Під дією зусилля циліндричної пружини стиску 7 паразитний конічний коток 5, переміщуючись вздовж осі 6, притискується до ведучого 1 та веденого 3 конічних котків, створюючи при цьому необхідну для роботи фрикційної передачі силу тертя. Ведений конічний коток 3 починає обертатися, а разом з ним обертається і ведений вал 4, на якому встановлений ведений конічний коток 3. Забезпечення зусилля притиску паразитного конічного котка 5 до ведучого 1 та веденого 3 конічних котків, що необхідно для передачі потужності від ведучого вала 2 до веденого вала 4, та його регулювання здійснюється за допомогою гайки 8 шляхом переміщення її вздовж різьби 9 осі 6. При переміщенні гайки 8 вправо (згідно з кресленням) зусилля притиску паразитного конічного котка 5 до ведучого 1 та веденого 3 конічних котків зменшується, зменшуючи потужність фрикційної передачі. При переміщенні гайки 8 вліво зусилля притиску паразитного конічного котка 5 до ведучого 1 та веденого 3 конічних котків збільшується, збільшуючи потужність фрикційної передачі. 1 UA 90036 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, яка відрізняється тим, що додатково обладнана паразитним конічним котком, пружиною стиску, гайкою та віссю, на якій вони встановлені, причому паразитний конічний коток вільно встановлений на осі між ведучим і веденим конічними котками, пружина стиску одним торцем впирається в паразитний конічний коток, а другим торцем у гайку, кінець осі містить різьбу, на яку нагвинчена гайка. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
