Нітрилові захисні рукавички

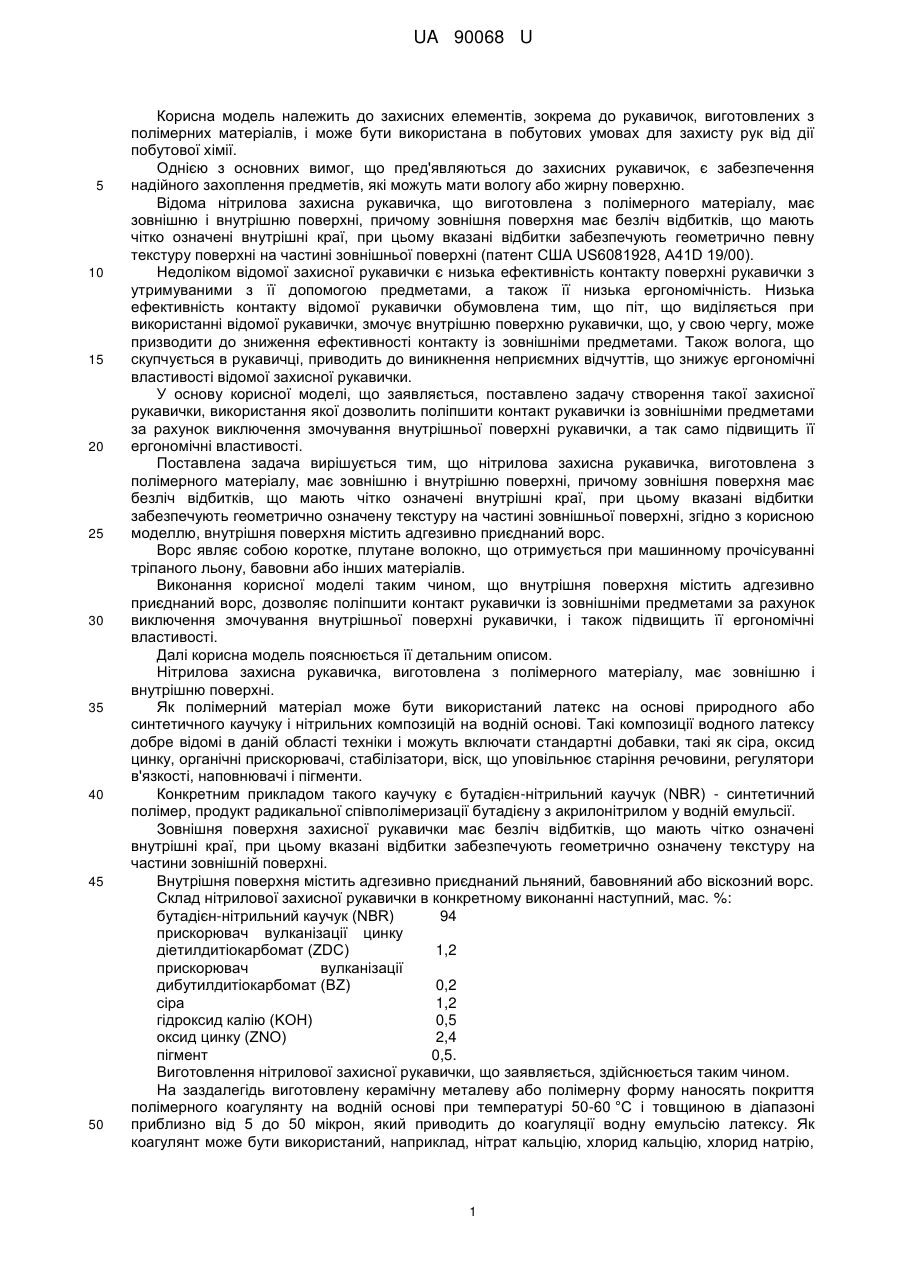

Реферат: UA 90068 U UA 90068 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до захисних елементів, зокрема до рукавичок, виготовлених з полімерних матеріалів, і може бути використана в побутових умовах для захисту рук від дії побутової хімії. Однією з основних вимог, що пред'являються до захисних рукавичок, є забезпечення надійного захоплення предметів, які можуть мати вологу або жирну поверхню. Відома нітрилова захисна рукавичка, що виготовлена з полімерного матеріалу, має зовнішню і внутрішню поверхні, причому зовнішня поверхня має безліч відбитків, що мають чітко означені внутрішні краї, при цьому вказані відбитки забезпечують геометрично певну текстуру поверхні на частині зовнішньої поверхні (патент США US6081928, A41D 19/00). Недоліком відомої захисної рукавички є низька ефективність контакту поверхні рукавички з утримуваними з її допомогою предметами, а також її низька ергономічність. Низька ефективність контакту відомої рукавички обумовлена тим, що піт, що виділяється при використанні відомої рукавички, змочує внутрішню поверхню рукавички, що, у свою чергу, може призводити до зниження ефективності контакту із зовнішніми предметами. Також волога, що скупчується в рукавичці, приводить до виникнення неприємних відчуттів, що знижує ергономічні властивості відомої захисної рукавички. У основу корисної моделі, що заявляється, поставлено задачу створення такої захисної рукавички, використання якої дозволить поліпшити контакт рукавички із зовнішніми предметами за рахунок виключення змочування внутрішньої поверхні рукавички, а так само підвищить її ергономічні властивості. Поставлена задача вирішується тим, що нітрилова захисна рукавичка, виготовлена з полімерного матеріалу, має зовнішню і внутрішню поверхні, причому зовнішня поверхня має безліч відбитків, що мають чітко означені внутрішні краї, при цьому вказані відбитки забезпечують геометрично означену текстуру на частині зовнішньої поверхні, згідно з корисною моделлю, внутрішня поверхня містить адгезивно приєднаний ворс. Ворс являє собою коротке, плутане волокно, що отримується при машинному прочісуванні тріпаного льону, бавовни або інших матеріалів. Виконання корисної моделі таким чином, що внутрішня поверхня містить адгезивно приєднаний ворс, дозволяє поліпшити контакт рукавички із зовнішніми предметами за рахунок виключення змочування внутрішньої поверхні рукавички, і також підвищить її ергономічні властивості. Далі корисна модель пояснюється її детальним описом. Нітрилова захисна рукавичка, виготовлена з полімерного матеріалу, має зовнішню і внутрішню поверхні. Як полімерний матеріал може бути використаний латекс на основі природного або синтетичного каучуку і нітрильних композицій на водній основі. Такі композиції водного латексу добре відомі в даній області техніки і можуть включати стандартні добавки, такі як сіра, оксид цинку, органічні прискорювачі, стабілізатори, віск, що уповільнює старіння речовини, регулятори в'язкості, наповнювачі і пігменти. Конкретним прикладом такого каучуку є бутадієн-нітрильний каучук (NBR) - синтетичний полімер, продукт радикальної співполімеризації бутадієну з акрилонітрилом у водній емульсії. Зовнішня поверхня захисної рукавички має безліч відбитків, що мають чітко означені внутрішні краї, при цьому вказані відбитки забезпечують геометрично означену текстуру на частини зовнішній поверхні. Внутрішня поверхня містить адгезивно приєднаний льняний, бавовняний або віскозний ворс. Склад нітрилової захисної рукавички в конкретному виконанні наступний, мас. %: бутадієн-нітрильний каучук (NBR) 94 прискорювач вулканізації цинку діетилдитіокарбомат (ZDC) 1,2 прискорювач вулканізації дибутилдитіокарбомат (BZ) 0,2 сіра 1,2 гідроксид калію (KOH) 0,5 оксид цинку (ZNO) 2,4 пігмент 0,5. Виготовлення нітрилової захисної рукавички, що заявляється, здійснюється таким чином. На заздалегідь виготовлену керамічну металеву або полімерну форму наносять покриття полімерного коагулянту на водній основі при температурі 50-60 °C і товщиною в діапазоні приблизно від 5 до 50 мікрон, який приводить до коагуляції водну емульсію латексу. Як коагулянт може бути використаний, наприклад, нітрат кальцію, хлорид кальцію, хлорид натрію, 1 UA 90068 U 5 10 15 20 25 30 35 40 хлорид калію, хлорид алюмінію, сульфат алюмінію та ін. При висиханні коагулянту протягом 2 хв. при температурі 40 °C на поверхні форми утворюється липкий шар. Отримання поверхні текстури захисної рукавички може бути досягнуто за рахунок нанесення необхідного геометричного узору на форму. Узор може бути нанесений як механічним способом в процесі виготовлення форми, так і шляхом нанесення на покриту коагулянтом форму розчинних у воді дискретних частинок коагулянтів необхідній форми та розміру, які наносяться на отримане липке покриття шляхом розпилювання. Форму, що містить необхідний геометричний узор, нанесений одним з описаних вище способів, занурюють у водну емульсію латексу, що приводить до формування текстурованої поверхні рукавички на поверхні латексу. У подальшому, після зняття рукавички з форми, її вивертають, зовнішня поверхня захисної рукавички стає текстурованою відповідно до узору, нанесеного на форму. Як правило, зовнішню поверхню форми можна текстурувати на ділянках основної частини або нанести на неї текстуру відбитків кінців пальців, щоб виготовити рукавички з текстурою на цих ділянках. Елементи текстури, що виготовляється, можна змінювати відповідно до вимог виробника рукавичок. Після нанесення на форму латексного шару проводять його вулканізацію протягом 30-40 хв. при температурі 90-190 °C. Після закінчення процесу вулканізації захисну рукавичку занурюють в адгезивне покриття, а потім наносять льняні, бавовняні або віскозні волокна, отримуючи таким чином ворсове покриття, що має властивість поглинати вологу. Нанесення льняних, бавовняних або віскозних волокон здійснюється шляхом повітряного або електростатичного розпилювання. Отриману таким чином нітрилову захисну рукавичку сушать, знімають з форми з одночасним її вивертанням. Зовнішню поверхню рукавички промивають водою для видалення шару коагулянту. Використання нітрилової захисної рукавички, що заявляється, дозволяє досягти ефективного захоплення вологих або жирних предметів як за рахунок текстурованої зовнішньої поверхні, так і за рахунок наявності на внутрішній поверхні покриття, що поглинає вологу, у вигляді ворсу. Окрім цього приєднаний на внутрішній поверхні ворс дозволяє значно поліпшити ергономічні властивості захисної рукавички, що заявляється, за рахунок приємнішого для шкіри людини контакту. Корисна модель, що заявляється, може бути виготовлена на стандартному устаткуванні з використанням відомих сировинних компонентів і з використанням традиційної технологій виготовлення полімерних захисних рукавичок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Нітрилова захисна рукавичка, що виготовлена з полімерного матеріалу, містить зовнішню поверхню і внутрішню поверхню, причому зовнішня поверхня має безліч відбитків, що мають чітко означені внутрішні краї, при цьому вказані відбитки забезпечують геометрично певну текстуру на частині зовнішньої поверхні, яка відрізняється тим, що внутрішня поверхня містить адгезивно приєднаний ворс. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
