Засувка

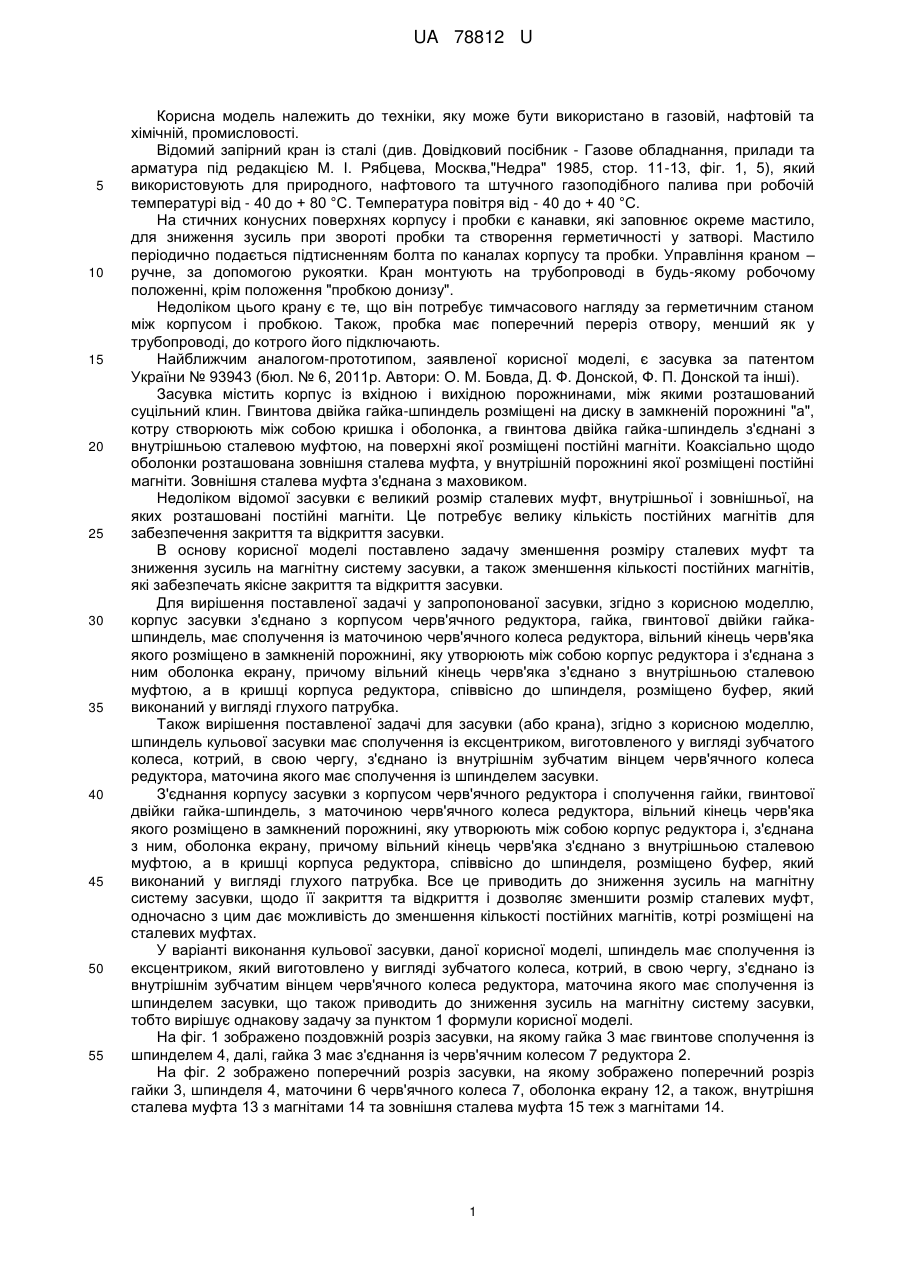

Реферат: Засувка містить корпус із вхідною та вихідною порожнинами, гайку гвинтової двійки гайкашпиндель, внутрішню сталеву муфту, на поверхні якої розміщені постійні магніти, коаксіально щодо оболонки екрану, на зовнішній її стороні, розташована зовнішня сталева муфта, у внутрішній порожнині якої розміщені також постійні магніти. При цьому протилежні полюси магнітів внутрішньої і зовнішньої сталевих муфт розташовані назустріч один одному і, крім того, зовнішня сталева муфта з'єднана з маховиком. Корпус засувки з'єднаний з корпусом черв'ячного редуктора, гайка гвинтової двійки гайка-шпиндель має сполучення iз маточиною черв'ячного колеса редуктора, вільний кінець черв'яка якого розміщено в замкненій порожнині, яку утворюють між собою корпус редуктора і з'єднана з ним оболонка екрану. При цьому вільний кінець черв'яка з'єднано з внутрішньою сталевою муфтою, а в кришці редуктора, співвісно до шпинделя, розміщений буфер, який виконаний у вигляді глухого патрубка. UA 78812 U (12) UA 78812 U UA 78812 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки, яку може бути використано в газовій, нафтовій та хімічній, промисловості. Відомий запірний кран із сталі (див. Довідковий посібник - Газове обладнання, прилади та арматура під редакцією М. І. Рябцева, Москва,"Недра" 1985, стор. 11-13, фіг. 1, 5), який використовують для природного, нафтового та штучного газоподібного палива при робочій температурі від - 40 до + 80 °C. Температура повітря від - 40 до + 40 °C. На стичних конусних поверхнях корпусу і пробки є канавки, які заповнює окреме мастило, для зниження зусиль при звороті пробки та створення герметичності у затворі. Мастило періодично подається підтисненням болта по каналах корпусу та пробки. Управління краном – ручне, за допомогою рукоятки. Кран монтують на трубопроводі в будь-якому робочому положенні, крім положення "пробкою донизу". Недоліком цього крану є те, що він потребує тимчасового нагляду за герметичним станом між корпусом і пробкою. Також, пробка має поперечний переріз отвору, менший як у трубопроводі, до котрого його підключають. Найближчим аналогом-прототипом, заявленої корисної моделі, є засувка за патентом України № 93943 (бюл. № 6, 2011р. Автори: О. М. Бовда, Д. Ф. Донской, Ф. П. Донской та інші). Засувка містить корпус із вхідною і вихідною порожнинами, між якими розташований суцільний клин. Гвинтова двійка гайка-шпиндель розміщені на диску в замкненій порожнині "а", котру створюють між собою кришка і оболонка, а гвинтова двійка гайка-шпиндель з'єднані з внутрішньою сталевою муфтою, на поверхні якої розміщені постійні магніти. Коаксіально щодо оболонки розташована зовнішня сталева муфта, у внутрішній порожнині якої розміщені постійні магніти. Зовнішня сталева муфта з'єднана з маховиком. Недоліком відомої засувки є великий розмір сталевих муфт, внутрішньої і зовнішньої, на яких розташовані постійні магніти. Це потребує велику кількість постійних магнітів для забезпечення закриття та відкриття засувки. В основу корисної моделі поставлено задачу зменшення розміру сталевих муфт та зниження зусиль на магнітну систему засувки, а також зменшення кількості постійних магнітів, які забезпечать якісне закриття та відкриття засувки. Для вирішення поставленої задачі у запропонованої засувки, згідно з корисною моделлю, корпус засувки з'єднано з корпусом черв'ячного редуктора, гайка, гвинтової двійки гайкашпиндель, має сполучення із маточиною черв'ячного колеса редуктора, вільний кінець черв'яка якого розміщено в замкненій порожнині, яку утворюють між собою корпус редуктора і з'єднана з ним оболонка екрану, причому вільний кінець черв'яка з'єднано з внутрішньою сталевою муфтою, а в кришці корпуса редуктора, співвісно до шпинделя, розміщено буфер, який виконаний у вигляді глухого патрубка. Також вирішення поставленої задачі для засувки (або крана), згідно з корисною моделлю, шпиндель кульової засувки має сполучення із ексцентриком, виготовленого у вигляді зубчатого колеса, котрий, в свою чергу, з'єднано із внутрішнім зубчатим вінцем черв'ячного колеса редуктора, маточина якого має сполучення із шпинделем засувки. З'єднання корпусу засувки з корпусом черв'ячного редуктора і сполучення гайки, гвинтової двійки гайка-шпиндель, з маточиною черв'ячного колеса редуктора, вільний кінець черв'яка якого розміщено в замкнений порожнині, яку утворюють між собою корпус редуктора і, з'єднана з ним, оболонка екрану, причому вільний кінець черв'яка з'єднано з внутрішньою сталевою муфтою, а в кришці корпуса редуктора, співвісно до шпинделя, розміщено буфер, який виконаний у вигляді глухого патрубка. Все це приводить до зниження зусиль на магнітну систему засувки, щодо її закриття та відкриття і дозволяє зменшити розмір сталевих муфт, одночасно з цим дає можливість до зменшення кількості постійних магнітів, котрі розміщені на сталевих муфтах. У варіанті виконання кульової засувки, даної корисної моделі, шпиндель має сполучення із ексцентриком, який виготовлено у вигляді зубчатого колеса, котрий, в свою чергу, з'єднано із внутрішнім зубчатим вінцем черв'ячного колеса редуктора, маточина якого має сполучення із шпинделем засувки, що також приводить до зниження зусиль на магнітну систему засувки, тобто вирішує однакову задачу за пунктом 1 формули корисної моделі. На фіг. 1 зображено поздовжній розріз засувки, на якому гайка 3 має гвинтове сполучення із шпинделем 4, далі, гайка 3 має з'єднання із черв'ячним колесом 7 редуктора 2. На фіг. 2 зображено поперечний розріз засувки, на якому зображено поперечний розріз гайки 3, шпинделя 4, маточини 6 черв'ячного колеса 7, оболонка екрану 12, а також, внутрішня сталева муфта 13 з магнітами 14 та зовнішня сталева муфта 15 теж з магнітами 14. 1 UA 78812 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 3 зображено поперечний розріз редуктора кульової засувки, на якому шпиндель 25 з'єднано із ексцентриком 26, котрий виготовлено у вигляді зубчатого колеса. Ексцентрик 26 має сполучення із внутрішнім зубчатим вінцем 27 черв'ячного колеса 28 редуктора 24. На фіг. 4 зображено поздовжній розріз редуктора кульової засувки, а саме корпус редуктора 24, шпиндель 25, ексцентрик 26, у вигляді зубчатого колеса, котрий має сполучення із внутрішнім зубчатим вінцем 27 черв'ячного колеса 28, маточина 30 якого має сполучення із шпинделем 25 кульової засувки. Засувка містить корпус 1, який з'єднано з корпусом черв'ячного редуктора 2. Корпус засувки 1 та корпус черв'ячного редуктора 2 розділяє одне від одного диск 8, на якому розташована гайка З, котра має гвинтове сполучення із шпинделем 4, та шпонкове 5 з'єднання із маточиною 6 черв'ячного колеса 7. Черв'ячне колесо 7 має сполучення із черв'яком 9, який має опори підшипників 10 та 11, котрі розміщені в корпусі редуктора 2. Корпус редуктора 2 та оболонка екрану 12 створюють між собою замкнену порожнину "а", у якій, на вільному кінці черв'яка 9 розміщена внутрішня сталева муфта 13, на поверхні якої розміщені постійні магніти 14. Коаксіально щодо оболонки екрану 12 розташована зовнішня сталева муфта 15, у внутрішній порожнині якої розміщені постійні магніти 14. Зовнішня сталева муфта 15 з'єднана з маховиком 16. Маховик 16 з'єднано з хвостовиком зовнішньої сталевої муфти 15 за допомогою шпонки 17. На кришці 18 корпуса редуктора 2 розміщена кришка - буфер 19, котра кріпиться до кришки 18 за допомогою шпильок 20. Корпус засувки 1 та корпус черв'ячного редуктора 2 з'єднані одне з одним шпильками 21. Вільний кінець черв'яка 9 та внутрішня сталева муфта 13 з'єднані між собою шпонкою 22. Оболонка екрану 12 кріпиться до корпусу черв'ячного редуктора 2 за допомогою болтів 23. У внутрішній порожнині корпуса черв'ячного редуктора 24 кульової засувки розміщені шпиндель 25, який з'єднано із ексцентриком 26, котрий виготовлено у вигляді зубчатого колеса, який має сполучення із внутрішнім зубчатим вінцем 27 черв'ячного колеса редуктора 28. Шпиндель 25 та ексцентрик 26 з'єднані між собою шпонкою 29. Маточина 30 черв'ячного колеса через підшипник 31 з'єднана із шпинделем 25. Черв'як 32 має опори підшипників 33 та 34, які розміщені в корпусі редуктора 24. Болти 35 кріплять кришку до корпусу редуктора 24. Засувка працює наступним чином. Відкривання засувки відбувається обертанням маховика 16 у протилежному напрямку обертанню стрілки годинника. При цьому відбувається взаємодія постійних магнітів 14 зовнішньої і внутрішньої сталевих муфт 15 і 13, за рахунок чого внутрішня сталева муфта 13 отримує обертання. Обертання отримує черв'як 9 і черв'ячне колесо 7, а також гайка 3, шпиндель 4, при цьому, отримує поздовжнє переміщення. Так як шпиндель 4 з'єднано із суцільним клином, то, при цьому, відбувається підйом суцільного клина до гори, що впливає на відкривання засувки. Закриття засувки відбувається обертанням маховика 16 у напрямку обертання стрілки годинника. Відкривання кульової засувки відбувається однаково як і засувки із суцільним клином. Лише, у даному випадку, внутрішній зубчатий вінець 27 черв'ячного колеса 28 редуктора впливає на обертання ексцентрика 26, який виготовлено у вигляді зубчатого колеса Ексцентрик 26, в свою чергу, впливає на обертання шпинделя 25 кульової засувки, що призводитьдо відкривання або до закриття кульової засувки. Закриття засувки відбувається обертанням маховика 16 у напрямку обертання стрілки годинника. Відкривання кульової засувки відбувається однаково, як і засувка із суцільним клином. Тільки, у даному випадку, внутрішній зубчатий вінець 7 черв'ячного колеса 28 редуктора впливає на обертання ексцентрика 26, який виготовлено у вигляді зубчатого колеса. Ексцентрик 26, в свою чергу, впливає на обертання шпинделя 25 кульової засувки, що призводить до відкривання або закриття кульової засувки. Герметичність засувки, між корпусом редуктора 2 (24) та черв'яком 9 (32), забезпечують оболонка екрану 12 і корпус 2 (24) редуктора, які створюють замкнену порожнину "а", в якій вільний кінець черв'яка 9 (32) з'єднано з внутрішньою сталевою муфтою 13, на поверхні якої розміщені постійні магніти 14. Все це дозволяє уникати не тільки витоку газу або нафтової рідини, але забезпечує значне зниження зусиль на відкриття та закриття засувки, також забезпечує належне підвищення рівня безпеки на об'єктах газової та нафтової галузей. 2 UA 78812 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Засувка, яка містить корпус із вхідною та вихідною порожнинами, гайку гвинтової двійки гайкашпиндель, внутрішню сталеву муфту, на поверхні якої розміщені постійні магніти, коаксіально щодо оболонки екрану, на зовнішній її стороні розташована зовнішня сталева муфта, у внутрішній порожнині якої розміщені також постійні магніти, причому протилежні полюси магнітів внутрішньої і зовнішньої сталевих муфт розташовані назустріч один одному і, крім того, зовнішня сталева муфта з'єднана з маховиком, яка відрізняється тим, що корпус засувки з'єднаний з корпусом черв'ячного редуктора, гайка гвинтової двійки гайка-шпиндель має сполучення iз маточиною черв'ячного колеса редуктора, вільний кінець черв'яка якого розміщено в замкненій порожнині, яку утворюють між собою корпус редуктора і з'єднана з ним оболонка екрану, причому вільний кінець черв'яка з'єднано з внутрішньою сталевою муфтою, а в кришці редуктора, співвісно до шпинделя, розміщений буфер, який виконаний у вигляді глухого патрубка. 3 UA 78812 U 4 UA 78812 U 5 UA 78812 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
