Холодильник для охолодження газів (кисню, водню)

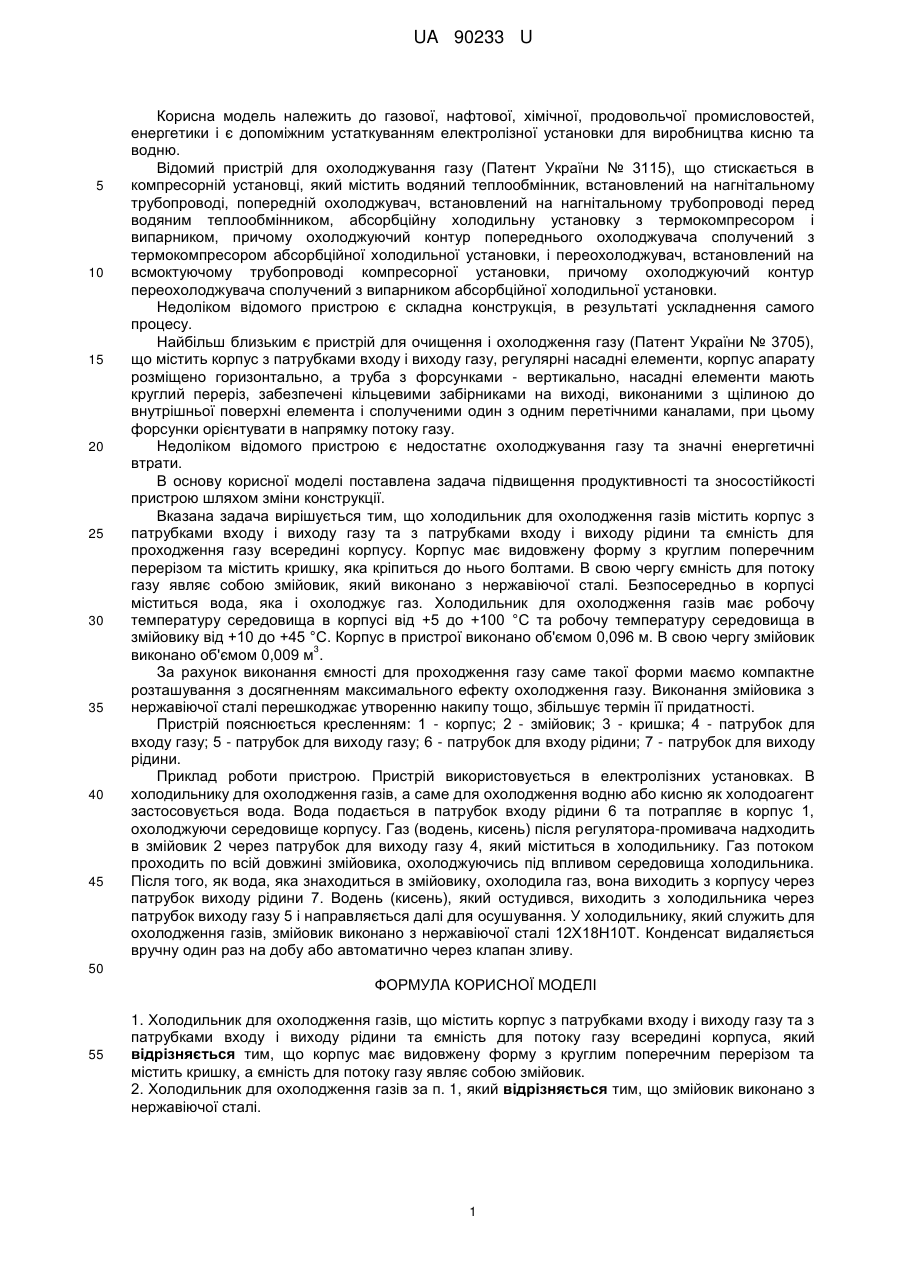

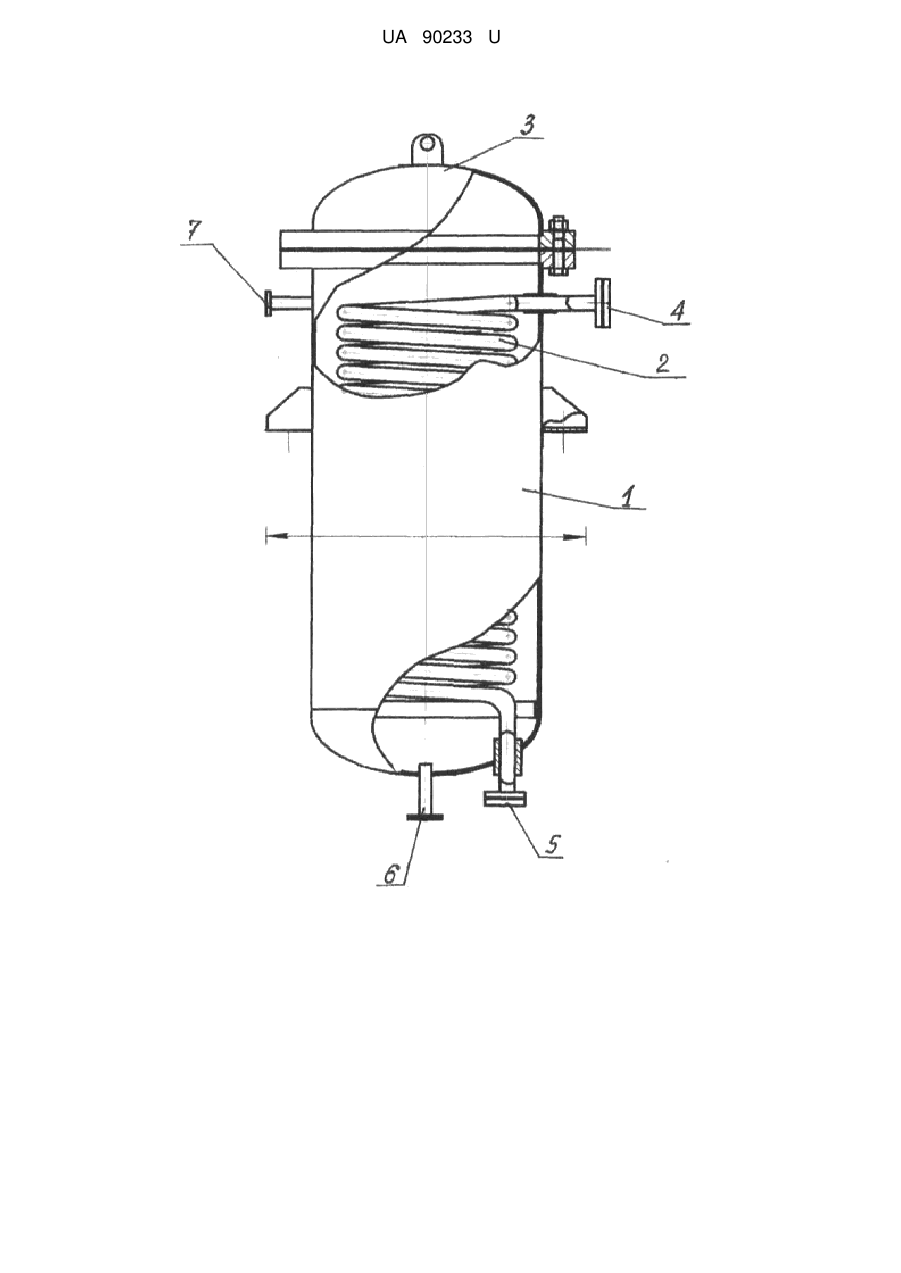

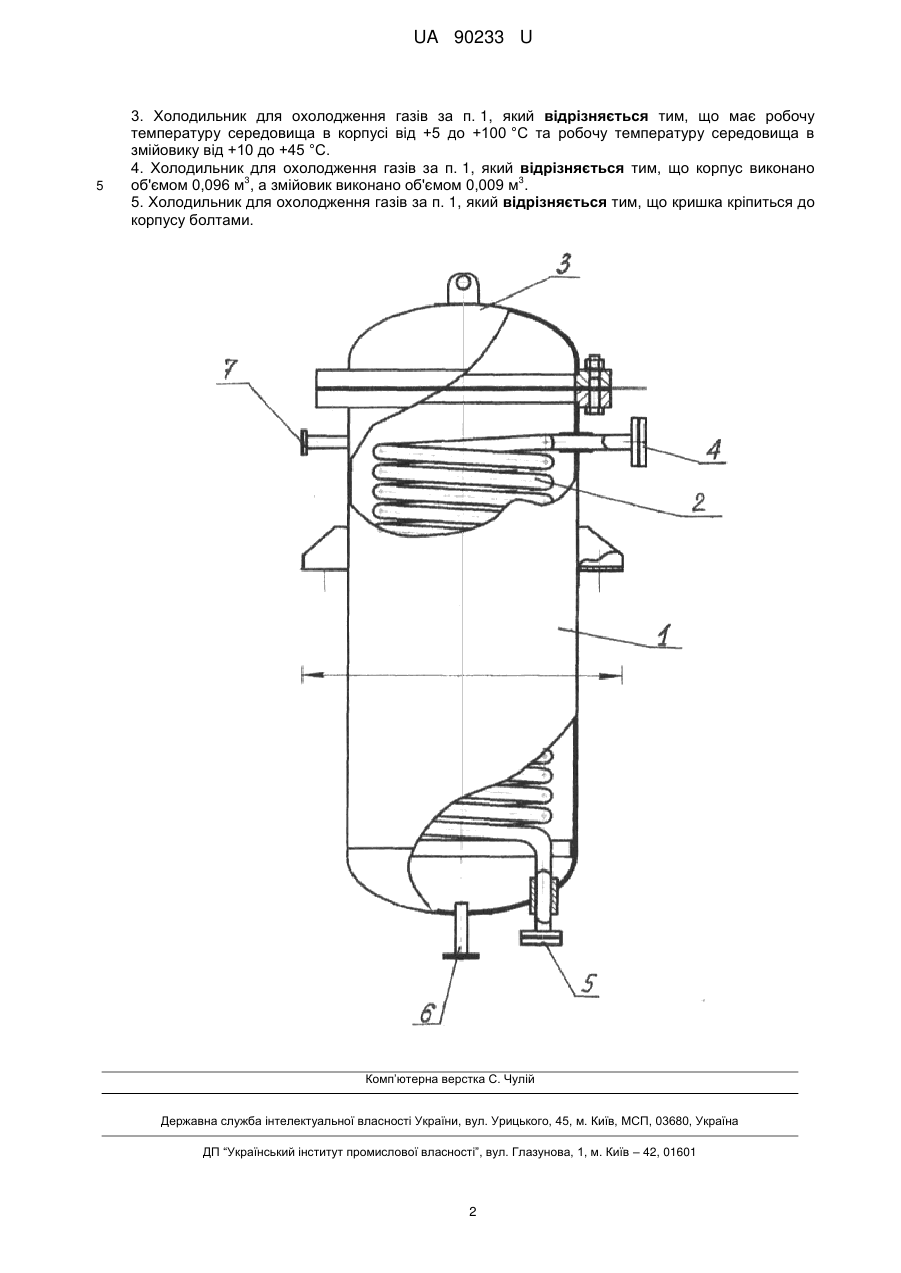

Реферат: Холодильник для охолодження газів, що містить корпус з патрубками входу і виходу газу та з патрубками входу і виходу рідини та ємність для потоку газу всередині корпуса, причому корпус має видовжену форму з круглим поперечним перерізом та містить кришку, а ємність для потоку газу являє собою змійовик. UA 90233 U (12) UA 90233 U UA 90233 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до газової, нафтової, хімічної, продовольчої промисловостей, енергетики і є допоміжним устаткуванням електролізної установки для виробництва кисню та водню. Відомий пристрій для охолоджування газу (Патент України № 3115), що стискається в компресорній установці, який містить водяний теплообмінник, встановлений на нагнітальному трубопроводі, попередній охолоджувач, встановлений на нагнітальному трубопроводі перед водяним теплообмінником, абсорбційну холодильну установку з термокомпресором і випарником, причому охолоджуючий контур попереднього охолоджувача сполучений з термокомпресором абсорбційної холодильної установки, і переохолоджувач, встановлений на всмоктуючому трубопроводі компресорної установки, причому охолоджуючий контур переохолоджувача сполучений з випарником абсорбційної холодильної установки. Недоліком відомого пристрою є складна конструкція, в результаті ускладнення самого процесу. Найбільш близьким є пристрій для очищення і охолодження газу (Патент України № 3705), що містить корпус з патрубками входу і виходу газу, регулярні насадні елементи, корпус апарату розміщено горизонтально, а труба з форсунками - вертикально, насадні елементи мають круглий переріз, забезпечені кільцевими забірниками на виході, виконаними з щілиною до внутрішньої поверхні елемента і сполученими один з одним перетічними каналами, при цьому форсунки орієнтувати в напрямку потоку газу. Недоліком відомого пристрою є недостатнє охолоджування газу та значні енергетичні втрати. В основу корисної моделі поставлена задача підвищення продуктивності та зносостійкості пристрою шляхом зміни конструкції. Вказана задача вирішується тим, що холодильник для охолодження газів містить корпус з патрубками входу і виходу газу та з патрубками входу і виходу рідини та ємність для проходження газу всередині корпусу. Корпус має видовжену форму з круглим поперечним перерізом та містить кришку, яка кріпиться до нього болтами. В свою чергу ємність для потоку газу являє собою змійовик, який виконано з нержавіючої сталі. Безпосередньо в корпусі міститься вода, яка і охолоджує газ. Холодильник для охолодження газів має робочу температуру середовища в корпусі від +5 до +100 °С та робочу температуру середовища в змійовику від +10 до +45 °С. Корпус в пристрої виконано об'ємом 0,096 м. В свою чергу змійовик 3 виконано об'ємом 0,009 м . За рахунок виконання ємності для проходження газу саме такої форми маємо компактне розташування з досягненням максимального ефекту охолодження газу. Виконання змійовика з нержавіючої сталі перешкоджає утворенню накипу тощо, збільшує термін її придатності. Пристрій пояснюється кресленням: 1 - корпус; 2 - змійовик; 3 - кришка; 4 - патрубок для входу газу; 5 - патрубок для виходу газу; 6 - патрубок для входу рідини; 7 - патрубок для виходу рідини. Приклад роботи пристрою. Пристрій використовується в електролізних установках. В холодильнику для охолодження газів, а саме для охолодження водню або кисню як холодоагент застосовується вода. Вода подається в патрубок входу рідини 6 та потрапляє в корпус 1, охолоджуючи середовище корпусу. Газ (водень, кисень) після регулятора-промивача надходить в змійовик 2 через патрубок для виходу газу 4, який міститься в холодильнику. Газ потоком проходить по всій довжині змійовика, охолоджуючись під впливом середовища холодильника. Після того, як вода, яка знаходиться в змійовику, охолодила газ, вона виходить з корпусу через патрубок виходу рідини 7. Водень (кисень), який остудився, виходить з холодильника через патрубок виходу газу 5 і направляється далі для осушування. У холодильнику, який служить для охолодження газів, змійовик виконано з нержавіючої сталі 12Х18Н10Т. Конденсат видаляється вручну один раз на добу або автоматично через клапан зливу. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Холодильник для охолодження газів, що містить корпус з патрубками входу і виходу газу та з патрубками входу і виходу рідини та ємність для потоку газу всередині корпуса, який відрізняється тим, що корпус має видовжену форму з круглим поперечним перерізом та містить кришку, а ємність для потоку газу являє собою змійовик. 2. Холодильник для охолодження газів за п. 1, який відрізняється тим, що змійовик виконано з нержавіючої сталі. 1 UA 90233 U 5 3. Холодильник для охолодження газів за п. 1, який відрізняється тим, що має робочу температуру середовища в корпусі від +5 до +100 °C та робочу температуру середовища в змійовику від +10 до +45 °C. 4. Холодильник для охолодження газів за п. 1, який відрізняється тим, що корпус виконано 3 3 об'ємом 0,096 м , а змійовик виконано об'ємом 0,009 м . 5. Холодильник для охолодження газів за п. 1, який відрізняється тим, що кришка кріпиться до корпусу болтами. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
