Система живлення палива газовою сумішшю з кисню та водню для двигунів внутрішнього згорання
Номер патенту: 52647
Опубліковано: 10.09.2010
Автори: Юрків Роман Романович, Настасійчук Анатолій Петрович
Формула / Реферат
Система живлення палива газовою сумішшю з кисню та водню для двигунів внутрішнього згорання (ДВЗ), що містить генератор газової суміші з кисню та водню, акумулятор, паливний бак, сполучений з контактною камерою, з'єднаною з впускним колектором ДВЗ, яка відрізняється тим, що до виходу і входу генератора газової суміші додатково підключена відповідно входом і першим виходом циркуляційна ємність з водою, при цьому її перший вихід розташований нижче рівня води, а вхід розташований вище рівня води у циркуляційній ємності, де розміщений другий її вихід, з'єднаний через іскрогасник з контактною камерою, а акумулятор підключений до генератора газової суміші через перетворювач струму.
Текст

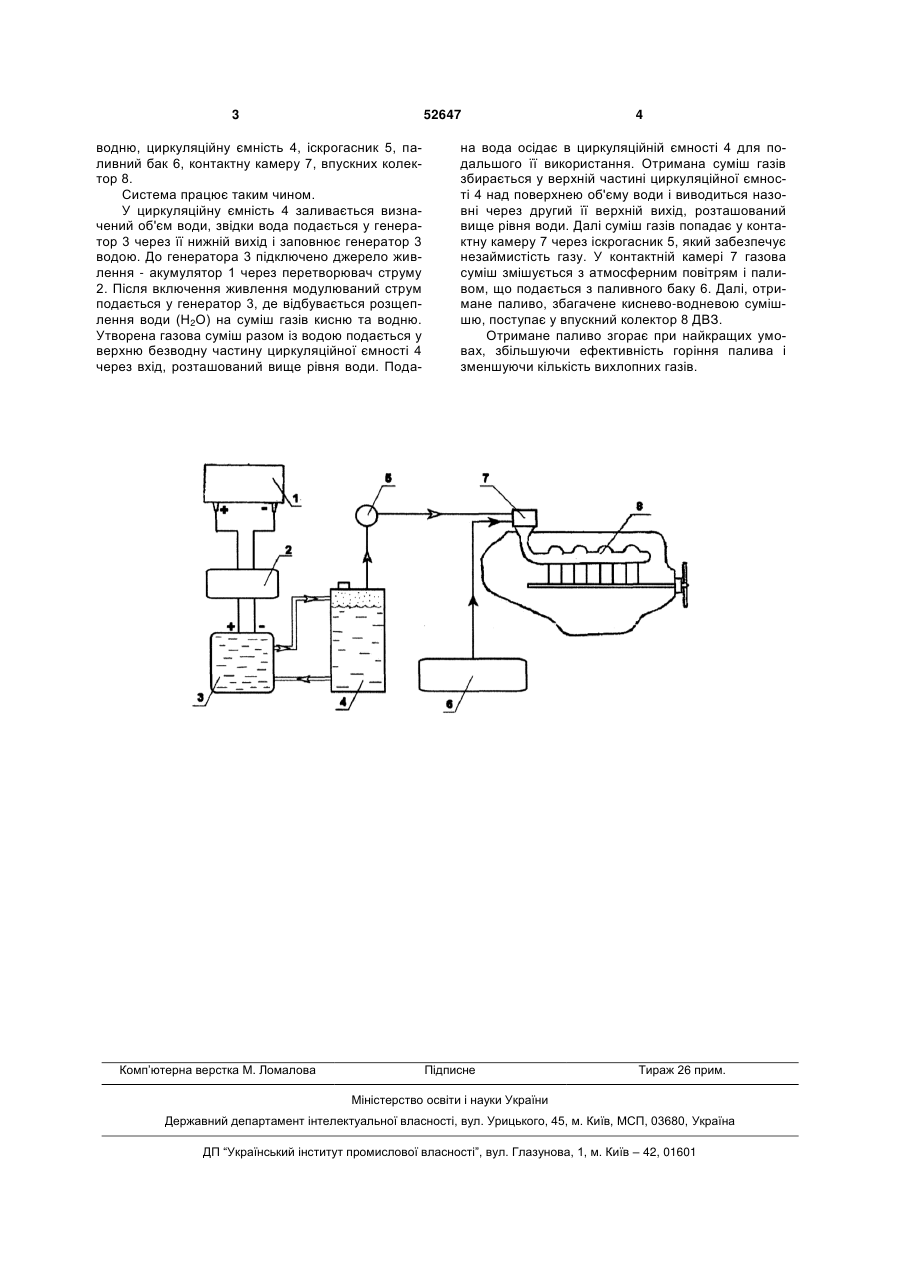

Система живлення палива газовою сумішшю з кисню та водню для двигунів внутрішнього згорання (ДВЗ), що містить генератор газової суміші з кисню та водню, акумулятор, паливний бак, сполу 3 52647 водню, циркуляційну ємність 4, іскрогасник 5, паливний бак 6, контактну камеру 7, впускних колектор 8. Система працює таким чином. У циркуляційну ємність 4 заливається визначений об'єм води, звідки вода подається у генератор 3 через її нижній вихід і заповнює генератор 3 водою. До генератора 3 підключено джерело живлення - акумулятор 1 через перетворювач струму 2. Після включення живлення модулюваний струм подається у генератор 3, де відбувається розщеплення води (Н2O) на суміш газів кисню та водню. Утворена газова суміш разом із водою подається у верхню безводну частину циркуляційної ємності 4 через вхід, розташований вище рівня води. Пода Комп’ютерна верстка М. Ломалова 4 на вода осідає в циркуляційній ємності 4 для подальшого її використання. Отримана суміш газів збирається у верхній частині циркуляційної ємності 4 над поверхнею об'єму води і виводиться назовні через другий її верхній вихід, розташований вище рівня води. Далі суміш газів попадає у контактну камеру 7 через іскрогасник 5, який забезпечує незаймистість газу. У контактній камері 7 газова суміш змішується з атмосферним повітрям і паливом, що подається з паливного баку 6. Далі, отримане паливо, збагачене киснево-водневою сумішшю, поступає у впускний колектор 8 ДВЗ. Отримане паливо згорає при найкращих умовах, збільшуючи ефективність горіння палива і зменшуючи кількість вихлопних газів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for feeding fuel with gas mixture of oxygen and hydrogen for combustion engines
Автори англійськоюNastasiichuk Anatolii Petrovych, Yurkiv Roman Romanovych
Назва патенту російськоюСистема питания топлива газовой смесью из кислорода и водорода для двигателей внутреннего сгорания
Автори російськоюНастасийчук Анатолий Петрович, Юркив Роман Романович
МПК / Мітки
МПК: F02M 25/00
Мітки: живлення, кисню, водню, внутрішнього, сумішшю, двигунів, палива, згорання, система, газовою
