Підошва для взуття та взуття з такою підошвою

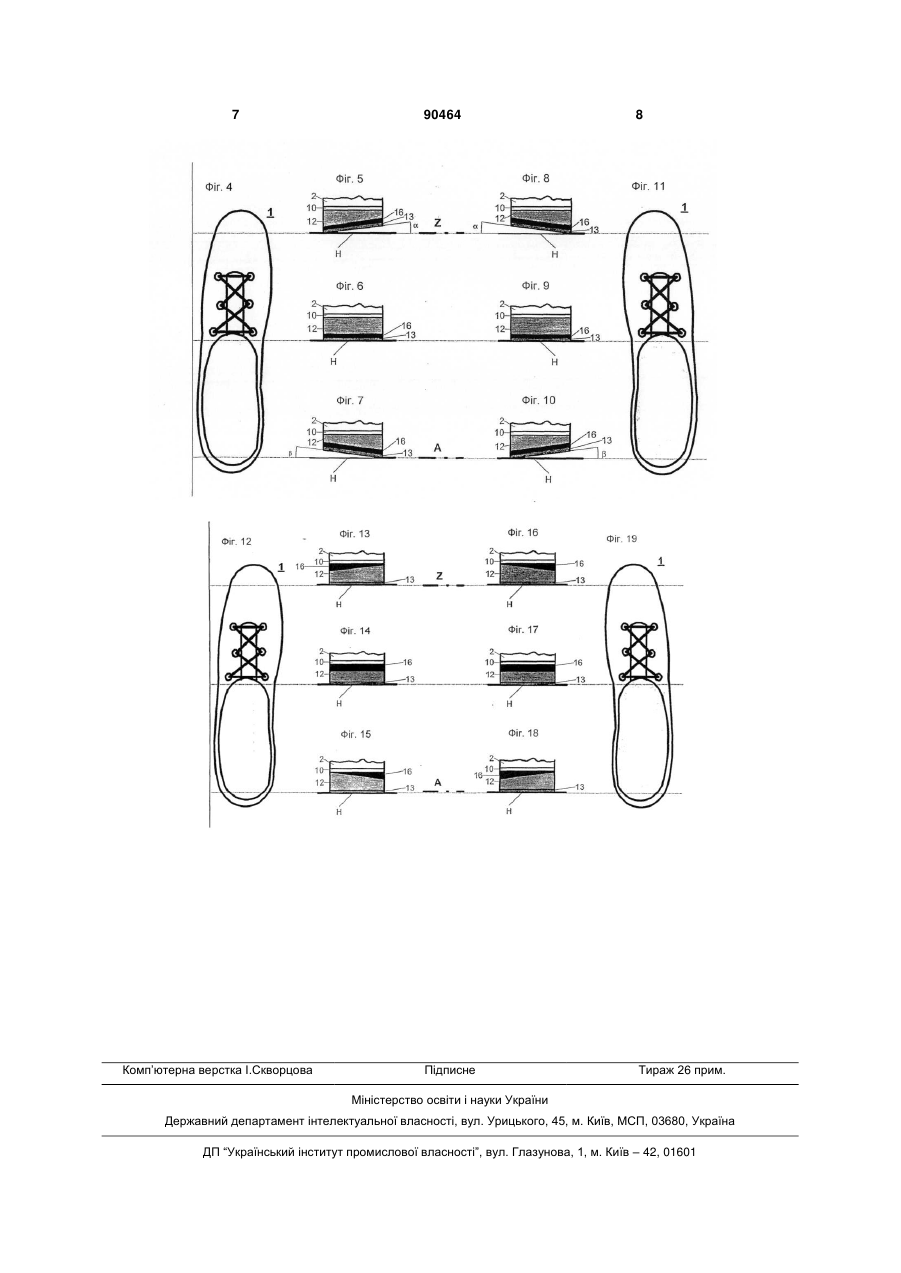

1. Діагонально вигнута підошва (3), яка включає проміжну частину устілки, основу устілки, (11) з'єднану з проміжною частиною устілки, твердий і зносостійкий низ підошви (13) та додатково містить м'яку нижню частину підошви (12), яка розміщена між основою устілки (11) та низом підошви (13), яка відрізняється тим, що між основою устілки (11) та низом підошви (13) розміщена діагонально вигнута пластина (16). 2. Діагонально вигнута підошва (3) згідно з п. 1, яка відрізняється тим, що діагонально вигнута пластина (16) розташована між основою устілки (11) та м'якою нижньою частиною підошви (12) та з'єднана з ними. 3. Діагонально вигнута підошва (3) згідно з п. 1, яка відрізняється тим, що діагонально вигнута пластина (16) розташована між м'якою нижньою частиною (12) та низом підошви (13) та з'єднана з ними. 4. Діагонально вигнута підошва (3) згідно з п. 3, яка відрізняється тим, що вигнута пластина (16) C2 2 UA 1 3 низом підошви розміщена діагонально вигнута пластина, і взуття з такою підошвою. У публікації WO01/15560 А1 стверджується таке: "Людина з її надзвичайно складною системою зв'язок, мускулів та сухожиль і чутливим прямим хребтом влаштована таким чином, що в природі вона може рухатися по нерівній поверхні. Протягом тисячоріч людина використовувала та підтримувала своє тіло відповідно до цієї природної умови." У зазначеному винаході докладно були описані форма та конфігурація устілки та підошви взуття. Були проведені дослідження на описаних вкладишах у підошву. Результати та висновки цих досліджень привели до цього винаходу. Випробування та спостереження показують, що природний рух йде більш-менш у такій послідовності. Коли п'ятка стає на землю, нога опирається на зовнішній край п'ятки. Далі нога перекочується усередину під кутом до напрямку руху до нового відштовхування від плюсни, при якому великий палець орієнтований у бік центра між двома ногами. Прикладене до підошви ступні навантаження переміщається уздовж її діагоналі. Від п'ятки, що навантажена ззовні, лінія навантаження рухається усередину по діагоналі через стопу цілком до плюсни та великого пальця. Це також підтверджується відбитком ноги здорової людини. Дитячий відбиток ноги найчастіше все ще правильний, оскільки на відбитку можна побачити п'ятку, зовнішній край стопи та всю плюсну разом з пальцями , крім зони, розташованої нижче підйому. Відбитки ніг дорослих людей найчастіше відрізняються, що є результатом неправильної постави та неправильного переміщення стопи від п'ятки-до-пальців. У цивілізованому суспільстві, привченому протягом декількох поколінь до носіння черевиків з раннього дитинства, деформація стіп може бути визначена за такою ознакою: великий палець ноги спрямований далеко назовні від центральної лінії між двома стопами. Також відомо, що у людей примітивних племен великий палець ноги завжди спрямований у бік центральної лінії між двома стопами. Причиною цьому повинно бути те, що великий палець ноги у такому положенні більш пристосований підтримувати плюсну при відштовхуванні. Це вигинання навантаження, прикладеного до стопи, не виявлено у населення цивілізованих суспільств, що звикли до черевиків і до твердих і плоских поверхонь. При ходьбі по плоских поверхнях плоска підошва змушує стопу до переміщення безпосередньо від п'ятки-до-пальців. Зміни бічного навантаження та переміщення коченням у бічному напрямку згодом стають незначними. Таке неправильне переміщення коченням повинне бути компенсоване колінними та тазостегновими суглобами, а також хребтом, і це, у свою чергу, через неповне кочення стіп спричиняє неправильний розподіл навантаження на всю рухову систему. У результаті цього наше суспільство страждає від усіх видів порушень, пов'язаних з поставою, із хворобливим артрозом і проблемами хребта. Метою даного винаходу є виправлення неправильного розміщення п'ятки та неправильного пе 90464 4 реміщення від п'ятки-до-пальців при ходьбі таким чином, щоб, обережно примушувати до природного переміщення перекочуванням з діагональною кривою навантаження підошви і до природного та динамічного переміщення та навантаження колінних і тазостегнових суглобів та хребта при ходьбі. Ця мета досягається за допомогою діагонально вигнутої підошви, яка включає проміжну частину устілки, основу устілки (11) з'єднану з проміжною частиною устілки, твердий і зносостійкий низ підошви (13) та додатково містить м'яку нижню частину підошви (12), яка розміщена між основою устілки (11) та низом підошви (13), яка відрізняється тим, що між основою устілки (11) та низом підошви (13) розміщена діагонально вигнута пластина (16). Додаткові ознаки цього винаходу сформульовані в залежних пунктах формули винаходу, а їхні переваги розкриваються в описі нижче. На кресленнях показані: на фіг. 1 - конструкція взуття; на фіг. 2 - теоретичний вигляд збоку вигнутої пластини; на фіг. 3 - теоретичний вигляд спереду вигнутої пластини; на фіг. 4 - лівий черевик; на фіг. 5 - поперечний розріз зони носка лівого черевика; на фіг. 6 - поперечний розріз середньої третини лівого черевика; на фіг. 7 - поперечний розріз зони п'ятки лівого черевика; на фіг. 8 - поперечний розріз зони носка правого черевика; на фіг. 9 - поперечний розріз середньої третини правого черевика; на фіг. 10 - поперечний розріз зони п'ятки правого черевика; на фіг. 11 - правий черевик; на фіг. 12 - лівий черевик; на фіг. 13 - поперечний розріз зони носка лівого черевика та вигнутої пластини; на фіг. 14 - поперечний розріз середньої третини лівого черевика та вигнутої пластини; на фіг. 15 - поперечний розріз зони п'ятки лівого черевика та вигнутої пластини; на фіг. 16 - поперечний розріз зони носка правого черевика та вигнутої пластини; на фіг. 17 - поперечний розріз середньої третини правого черевика та вигнутої пластини; на фіг. 18 - поперечний розріз зони п'ятки правого черевика та вигнутої пластини; на фіг. 19 - правий черевик. На кресленнях показані кращі варіанти, які проілюстровані наступним описом. У публікації WO01/15560 Α1 описується (фіг. 1), як можна одержати різні види навантаження на стопу за допомогою твердих вкладишів 15 в основі устілки 11. При цьому вся увага приділялася особливим терапевтичним заходам, що можуть бути вжиті за допомогою такого роду підошви 3 і черевика 1. Тепер виявилося, що описане у вищенаведеному вступі зберігається при загальних умовах: зокрема у людей, що страждають від болю в колінах, стегнах або спині, лінія навантаження стопи 5 при ходьбі більше не проходить по діагоналі поперек стопи. Людина "наступає" вперед, якщо можна так виразитися, і при цьому вага розміщується на стопі за лінією навантаження, що лежить у напрямку ходьби. У результаті колінні та тазостегнові суглоби завжди навантажуються в тих самих точках. Повний динамічний рух при ходьбі відсутній. Це приводить до хворобливого стирання та, у багатьох випадках, до артрозу. Черевик 1 або його підошва 3, які зображені на фіг. 1, вже дозволяють досягти бажаної лінії навантаження за допомогою розподілу різних типів вкладишів 15 різної твердості в основу устілки 11. Ця можливість реалізується за допомогою м'якої нижньої частини 12, яка має пружність, подібну до тієї, що створюється піском. Тому одним цим засобом може бути встановлена діагональна або вільно визначена форма лінії навантаження. Тепер було показано, що м'яка нижня частина підошви 12 вигідно сформована на низу підошви 13 так, що остання приймає діагонально вигнуту форму, теоретично зображену на фіг. 2 і фіг. 3. На цих кресленнях згинання зображене дуже чітко для ілюстрації суті винаходу. На практиці згинання, яке вказане кутом α в зоні носка Ζ і визначається кутом β в зоні п'ятки А щодо горизонталі Н, становить кілька градусів. Більш того, згинання низу підошви 13 завжди пристосовується до вимог пацієнта і вільно формується. В особливих випадках можливо зробити її такою, щоб замість постійного вигинання, вона була спроможна адаптуватися до деформації, неправильного положення або недоліків стопи. З естетичних причин намагаються зберегти зовнішній вигляд взуття нормальним, наскільки це можливо. Вищеописана конфігурація не дозволяє зробити це, і замість цього взуття є дуже нестійким на поверхні та зовні дуже відрізняється від нормального взуття. На фіг. від 12 до 19 показано, як 90464 6 можна досягти цього ефекту, коли вигнута пластина 16 вбудована в м'яку нижню частину 12 замість окремих, твердих вставок 15. Тоді низ підошви 13 буде паралельним горизонталі Н, як це показано на фіг. 13 - 18. Вигнута пластина 16 буде твердою та буде або повністю негнучкою, або пружногнучкою та буде з'єднана з основою устілки 11. Простір між основою устілки 11 і низом підошви 13 заповнюється комбінацією вигнутої пластини 16 і м'якої нижньої частини підошви 12, яка має пружність, подібну до пружності піску. Вигнута пластина 16 і м'яка нижня частина підошви 12 разом формують еластичну проміжну частину підошви 12, 16. Вигнута пластина може формуватися порізному. Якщо площини основи устілки 11 і низу підошви 13 паралельні у напрямку, перпендикулярному до напрямку руху, вигнута пластина, як показано на фіг. 13, 15, 16 та 18, буде мати різну товщину уздовж її поверхні. Тоді проміжна частина підошви 12, 16 буде більш твердою в місцях більшої товщини вигнутої пластини 16 (наприклад, на фіг. 16 справа) і більш м'якою в її тонких місцях (наприклад, на фіг. 16 зліва). Тонка вигнута пластина 16, показана на фіг. 2 та 3, або з'єднана з низом підошви 13, як показано, наприклад, на фіг. 5, 6, 7, 8, 9, 10, або з'єднана з основою устілки 11, яка внаслідок цього приймає форму вигнутої пластини. Цей винахід дає можливість допомогти пацієнтам, що страждають від широкого кола проблем, пов'язаних з поставою, шляхом забезпечення їх взуттям, яке пристосоване до причини, від якої вони страждають і яке призначене для щоденного використання. Головна перевага винаходу полягає в тому, що пацієнти не повинні виконувати ніяких вправ або спеціальної гімнастики, а замість цього лікуються шляхом повсякденного носіння такого взуття. 7 Комп’ютерна верстка І.Скворцова 90464 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
