Спосіб одержання пігментного діоксиду титану

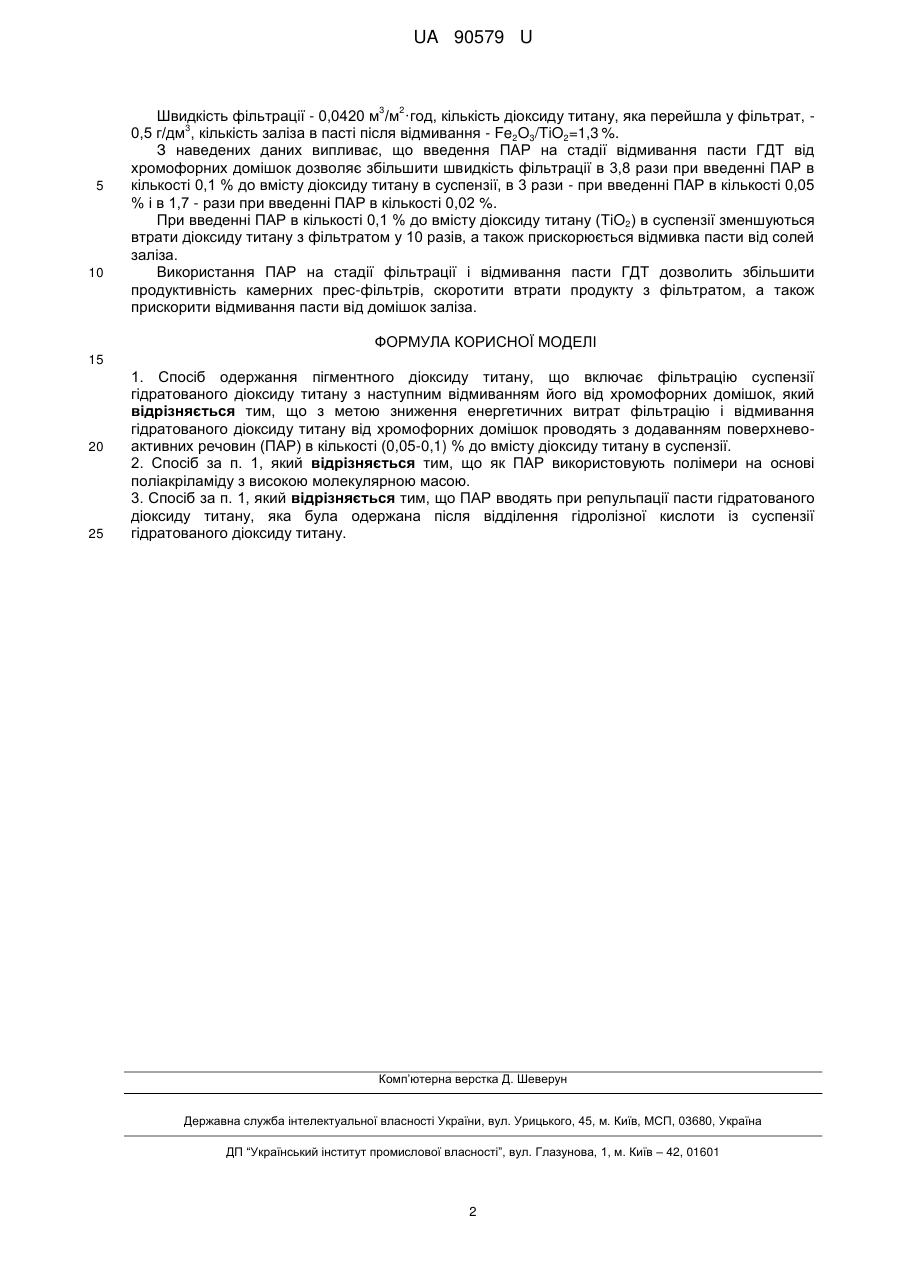

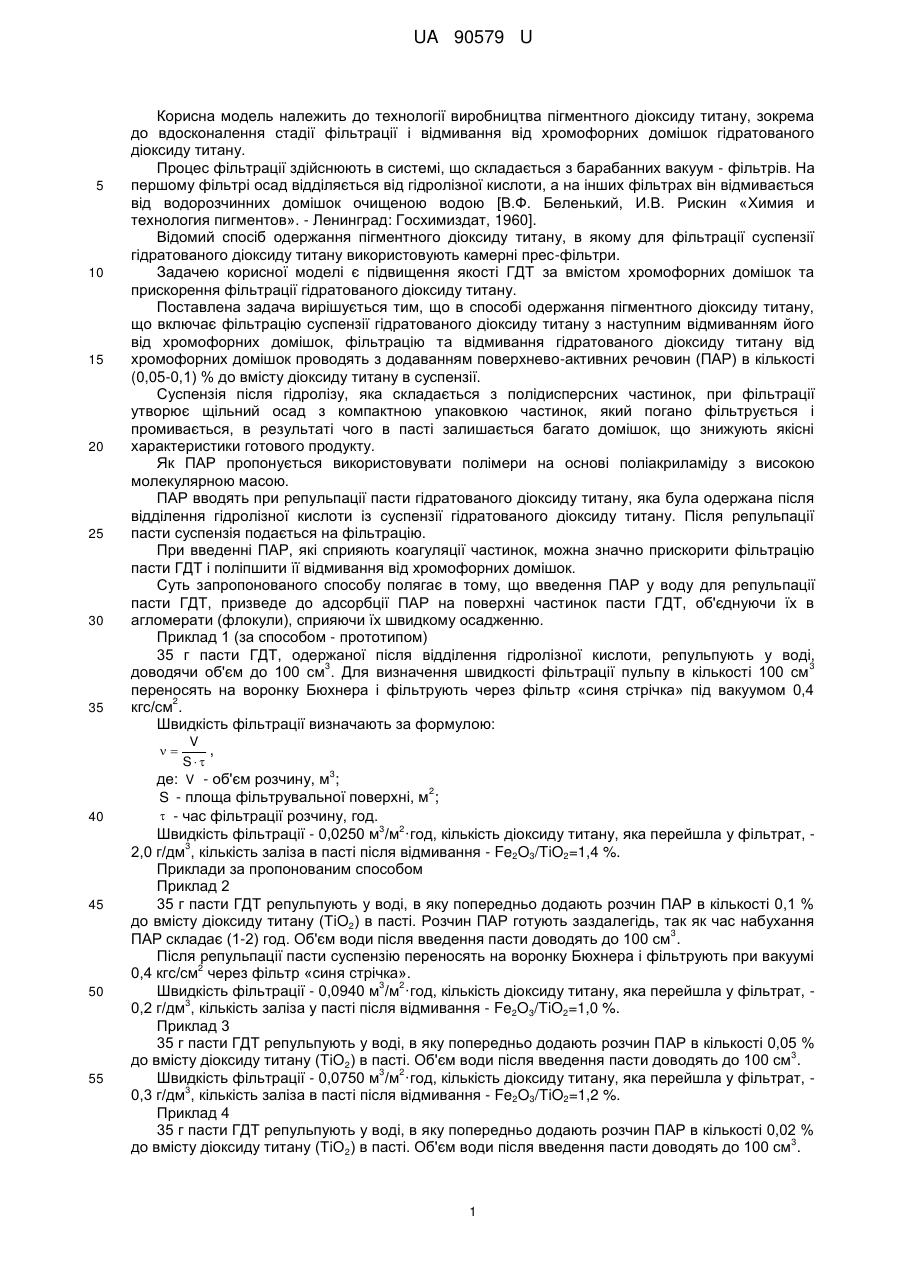

Реферат: Спосіб одержання пігментного діоксиду титану включає фільтрацію суспензії гідратованого діоксиду титану з наступним відмиванням його від хромофорних домішок. З метою зниження енергетичних витрат фільтрацію і відмивання гідратованого діоксиду титану від хромофорних домішок проводять з додаванням поверхнево-активних речовин (ПАР) в кількості (0,05-0,1) % до вмісту діоксиду титану в суспензії. UA 90579 U (54) СПОСІБ ОДЕРЖАННЯ ПІГМЕНТНОГО ДІОКСИДУ ТИТАНУ UA 90579 U UA 90579 U 5 10 15 20 25 30 35 Корисна модель належить до технології виробництва пігментного діоксиду титану, зокрема до вдосконалення стадії фільтрації і відмивання від хромофорних домішок гідратованого діоксиду титану. Процес фільтрації здійснюють в системі, що складається з барабанних вакуум - фільтрів. На першому фільтрі осад відділяється від гідролізної кислоти, а на інших фільтрах він відмивається від водорозчинних домішок очищеною водою [В.Ф. Беленький, И.В. Рискин «Химия и технология пигментов». - Ленинград: Госхимиздат, 1960]. Відомий спосіб одержання пігментного діоксиду титану, в якому для фільтрації суспензії гідратованого діоксиду титану використовують камерні прес-фільтри. Задачею корисної моделі є підвищення якості ГДТ за вмістом хромофорних домішок та прискорення фільтрації гідратованого діоксиду титану. Поставлена задача вирішується тим, що в способі одержання пігментного діоксиду титану, що включає фільтрацію суспензії гідратованого діоксиду титану з наступним відмиванням його від хромофорних домішок, фільтрацію та відмивання гідратованого діоксиду титану від хромофорних домішок проводять з додаванням поверхнево-активних речовин (ПАР) в кількості (0,05-0,1) % до вмісту діоксиду титану в суспензії. Суспензія після гідролізу, яка складається з полідисперсних частинок, при фільтрації утворює щільний осад з компактною упаковкою частинок, який погано фільтрується і промивається, в результаті чого в пасті залишається багато домішок, що знижують якісні характеристики готового продукту. Як ПАР пропонується використовувати полімери на основі поліакриламіду з високою молекулярною масою. ПАР вводять при репульпації пасти гідратованого діоксиду титану, яка була одержана після відділення гідролізної кислоти із суспензії гідратованого діоксиду титану. Після репульпації пасти суспензія подається на фільтрацію. При введенні ПАР, які сприяють коагуляції частинок, можна значно прискорити фільтрацію пасти ГДТ і поліпшити її відмивання від хромофорних домішок. Суть запропонованого способу полягає в тому, що введення ПАР у воду для репульпації пасти ГДТ, призведе до адсорбції ПАР на поверхні частинок пасти ГДТ, об'єднуючи їх в агломерати (флокули), сприяючи їх швидкому осадженню. Приклад 1 (за способом - прототипом) 35 г пасти ГДТ, одержаної після відділення гідролізної кислоти, репульпують у воді, 3 3 доводячи об'єм до 100 см . Для визначення швидкості фільтрації пульпу в кількості 100 см переносять на воронку Бюхнера і фільтрують через фільтр «синя стрічка» під вакуумом 0,4 2 кгс/см . Швидкість фільтрації визначають за формулою: V , S 3 де: V - об'єм розчину, м ; 2 S - площа фільтрувальної поверхні, м ;  - час фільтрації розчину, год.  40 3 45 50 55 2 Швидкість фільтрації - 0,0250 м /м ·год, кількість діоксиду титану, яка перейшла у фільтрат, 3 2,0 г/дм , кількість заліза в пасті після відмивання - Fe2O3/TiO2=1,4 %. Приклади за пропонованим способом Приклад 2 35 г пасти ГДТ репульпують у воді, в яку попередньо додають розчин ПАР в кількості 0,1 % до вмісту діоксиду титану (ТiO2) в пасті. Розчин ПАР готують заздалегідь, так як час набухання 3 ПАР складає (1-2) год. Об'єм води після введення пасти доводять до 100 см . Після репульпації пасти суспензію переносять на воронку Бюхнера і фільтрують при вакуумі 2 0,4 кгс/см через фільтр «синя стрічка». 3 2 Швидкість фільтрації - 0,0940 м /м ·год, кількість діоксиду титану, яка перейшла у фільтрат, 3 0,2 г/дм , кількість заліза у пасті після відмивання - Fe2O3/TiO2=1,0 %. Приклад 3 35 г пасти ГДТ репульпують у воді, в яку попередньо додають розчин ПАР в кількості 0,05 % 3 до вмісту діоксиду титану (ТіО2) в пасті. Об'єм води після введення пасти доводять до 100 см . 3 2 Швидкість фільтрації - 0,0750 м /м ·год, кількість діоксиду титану, яка перейшла у фільтрат, 3 0,3 г/дм , кількість заліза в пасті після відмивання - Fe2O3/TiO2=1,2 %. Приклад 4 35 г пасти ГДТ репульпують у воді, в яку попередньо додають розчин ПАР в кількості 0,02 % 3 до вмісту діоксиду титану (ТіО2) в пасті. Об'єм води після введення пасти доводять до 100 см . 1 UA 90579 U 3 5 10 2 Швидкість фільтрації - 0,0420 м /м ·год, кількість діоксиду титану, яка перейшла у фільтрат, 3 0,5 г/дм , кількість заліза в пасті після відмивання - Fe2O3/TiO2=1,3 %. З наведених даних випливає, що введення ПАР на стадії відмивання пасти ГДТ від хромофорних домішок дозволяє збільшити швидкість фільтрації в 3,8 рази при введенні ПАР в кількості 0,1 % до вмісту діоксиду титану в суспензії, в 3 рази - при введенні ПАР в кількості 0,05 % і в 1,7 - рази при введенні ПАР в кількості 0,02 %. При введенні ПАР в кількості 0,1 % до вмісту діоксиду титану (ТіO2) в суспензії зменшуються втрати діоксиду титану з фільтратом у 10 разів, а також прискорюється відмивка пасти від солей заліза. Використання ПАР на стадії фільтрації і відмивання пасти ГДТ дозволить збільшити продуктивність камерних прес-фільтрів, скоротити втрати продукту з фільтратом, а також прискорити відмивання пасти від домішок заліза. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Спосіб одержання пігментного діоксиду титану, що включає фільтрацію суспензії гідратованого діоксиду титану з наступним відмиванням його від хромофорних домішок, який відрізняється тим, що з метою зниження енергетичних витрат фільтрацію і відмивання гідратованого діоксиду титану від хромофорних домішок проводять з додаванням поверхневоактивних речовин (ПАР) в кількості (0,05-0,1) % до вмісту діоксиду титану в суспензії. 2. Спосіб за п. 1, який відрізняється тим, що як ПАР використовують полімери на основі поліакріламіду з високою молекулярною масою. 3. Спосіб за п. 1, який відрізняється тим, що ПАР вводять при репульпації пасти гідратованого діоксиду титану, яка була одержана після відділення гідролізної кислоти із суспензії гідратованого діоксиду титану. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
