Каркасна стінова панель

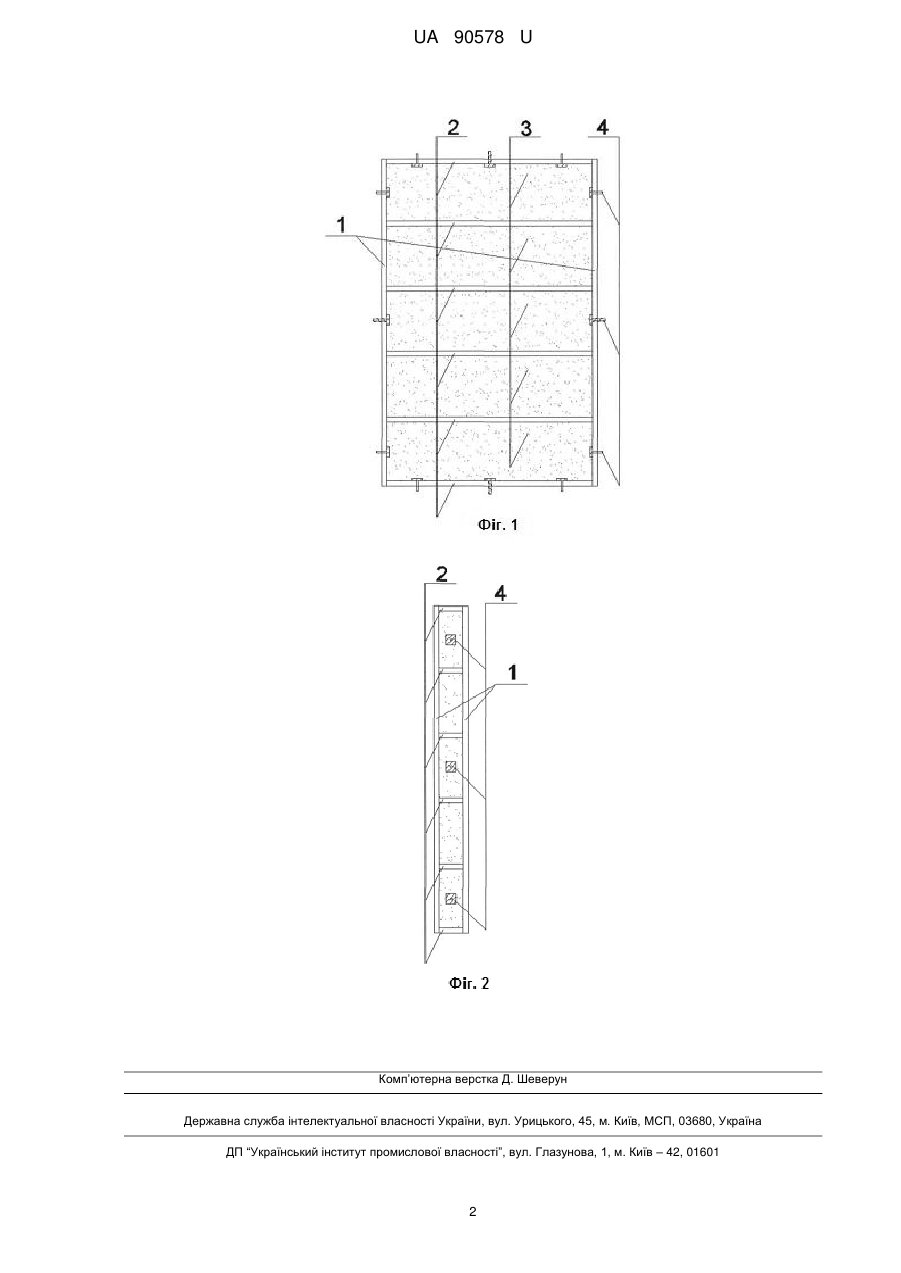

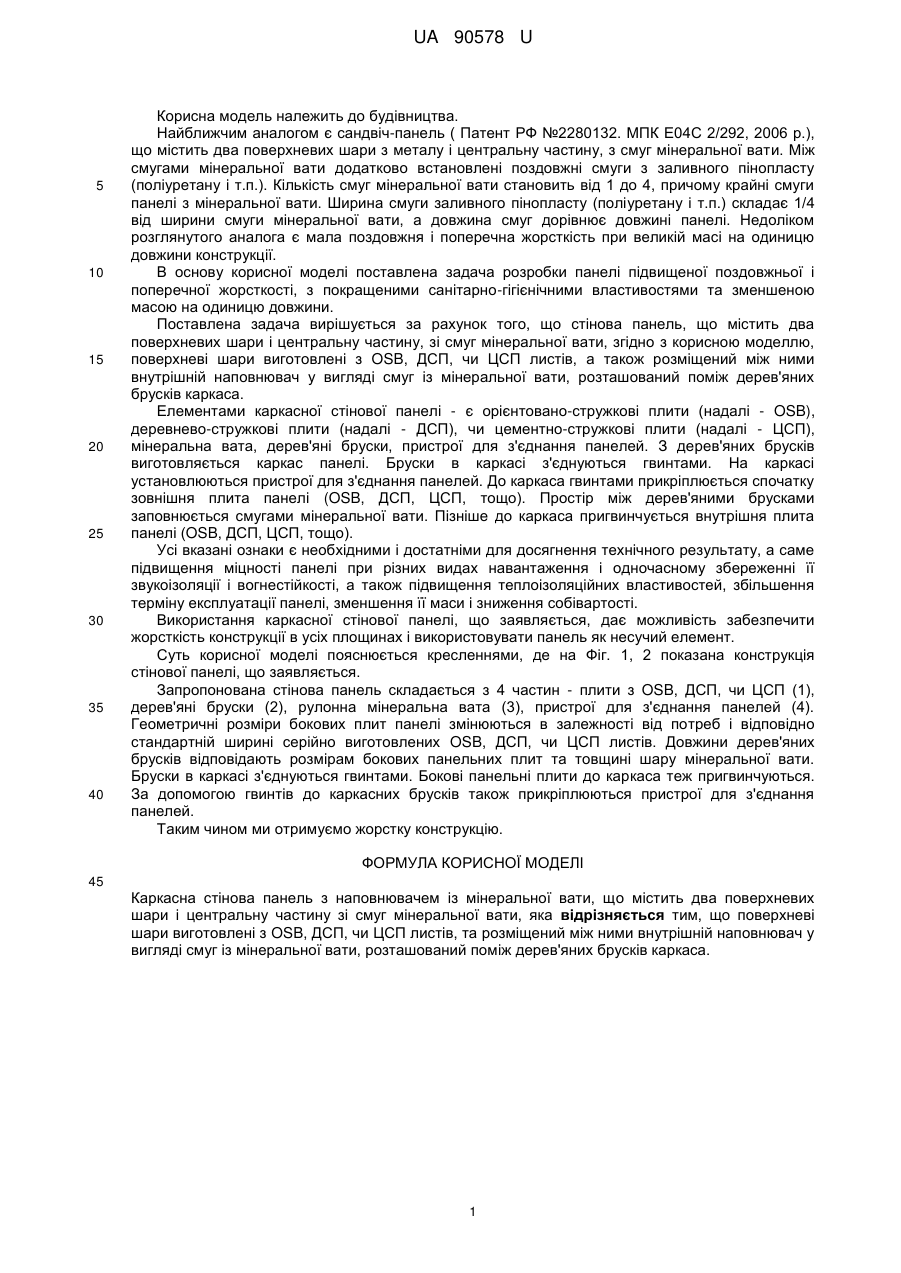

Реферат: UA 90578 U UA 90578 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівництва. Найближчим аналогом є сандвіч-панель ( Патент РФ №2280132. МПК Е04С 2/292, 2006 р.), що містить два поверхневих шари з металу і центральну частину, з смуг мінеральної вати. Між смугами мінеральної вати додатково встановлені поздовжні смуги з заливного пінопласту (поліуретану і т.п.). Кількість смуг мінеральної вати становить від 1 до 4, причому крайні смуги панелі з мінеральної вати. Ширина смуги заливного пінопласту (поліуретану і т.п.) складає 1/4 від ширини смуги мінеральної вати, а довжина смуг дорівнює довжині панелі. Недоліком розглянутого аналога є мала поздовжня і поперечна жорсткість при великій масі на одиницю довжини конструкції. В основу корисної моделі поставлена задача розробки панелі підвищеної поздовжньої і поперечної жорсткості, з покращеними санітарно-гігієнічними властивостями та зменшеною масою на одиницю довжини. Поставлена задача вирішується за рахунок того, що стінова панель, що містить два поверхневих шари і центральну частину, зі смуг мінеральної вати, згідно з корисною моделлю, поверхневі шари виготовлені з OSB, ДСП, чи ЦСП листів, а також розміщений між ними внутрішній наповнювач у вигляді смуг із мінеральної вати, розташований поміж дерев'яних брусків каркаса. Елементами каркасної стінової панелі - є орієнтовано-стружкові плити (надалі - OSB), деревнево-стружкові плити (надалі - ДСП), чи цементно-стружкові плити (надалі - ЦСП), мінеральна вата, дерев'яні бруски, пристрої для з'єднання панелей. З дерев'яних брусків виготовляється каркас панелі. Бруски в каркасі з'єднуються гвинтами. На каркасі установлюються пристрої для з'єднання панелей. До каркаса гвинтами прикріплюється спочатку зовнішня плита панелі (OSB, ДСП, ЦСП, тощо). Простір між дерев'яними брусками заповнюється смугами мінеральної вати. Пізніше до каркаса пригвинчується внутрішня плита панелі (OSB, ДСП, ЦСП, тощо). Усі вказані ознаки є необхідними і достатніми для досягнення технічного результату, а саме підвищення міцності панелі при різних видах навантаження і одночасному збереженні її звукоізоляції і вогнестійкості, а також підвищення теплоізоляційних властивостей, збільшення терміну експлуатації панелі, зменшення її маси і зниження собівартості. Використання каркасної стінової панелі, що заявляється, дає можливість забезпечити жорсткість конструкції в усіх площинах і використовувати панель як несучий елемент. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1, 2 показана конструкція стінової панелі, що заявляється. Запропонована стінова панель складається з 4 частин - плити з OSB, ДСП, чи ЦСП (1), дерев'яні бруски (2), рулонна мінеральна вата (3), пристрої для з'єднання панелей (4). Геометричні розміри бокових плит панелі змінюються в залежності від потреб і відповідно стандартній ширині серійно виготовлених OSB, ДСП, чи ЦСП листів. Довжини дерев'яних брусків відповідають розмірам бокових панельних плит та товщині шару мінеральної вати. Бруски в каркасі з'єднуються гвинтами. Бокові панельні плити до каркаса теж пригвинчуються. За допомогою гвинтів до каркасних брусків також прикріплюються пристрої для з'єднання панелей. Таким чином ми отримуємо жорстку конструкцію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Каркасна стінова панель з наповнювачем із мінеральної вати, що містить два поверхневих шари і центральну частину зі смуг мінеральної вати, яка відрізняється тим, що поверхневі шари виготовлені з OSB, ДСП, чи ЦСП листів, та розміщений між ними внутрішній наповнювач у вигляді смуг із мінеральної вати, розташований поміж дерев'яних брусків каркаса. 1 UA 90578 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
