Стенд лабораторний для вивчення основ частотного керування електроприводом з асинхронним двигуном

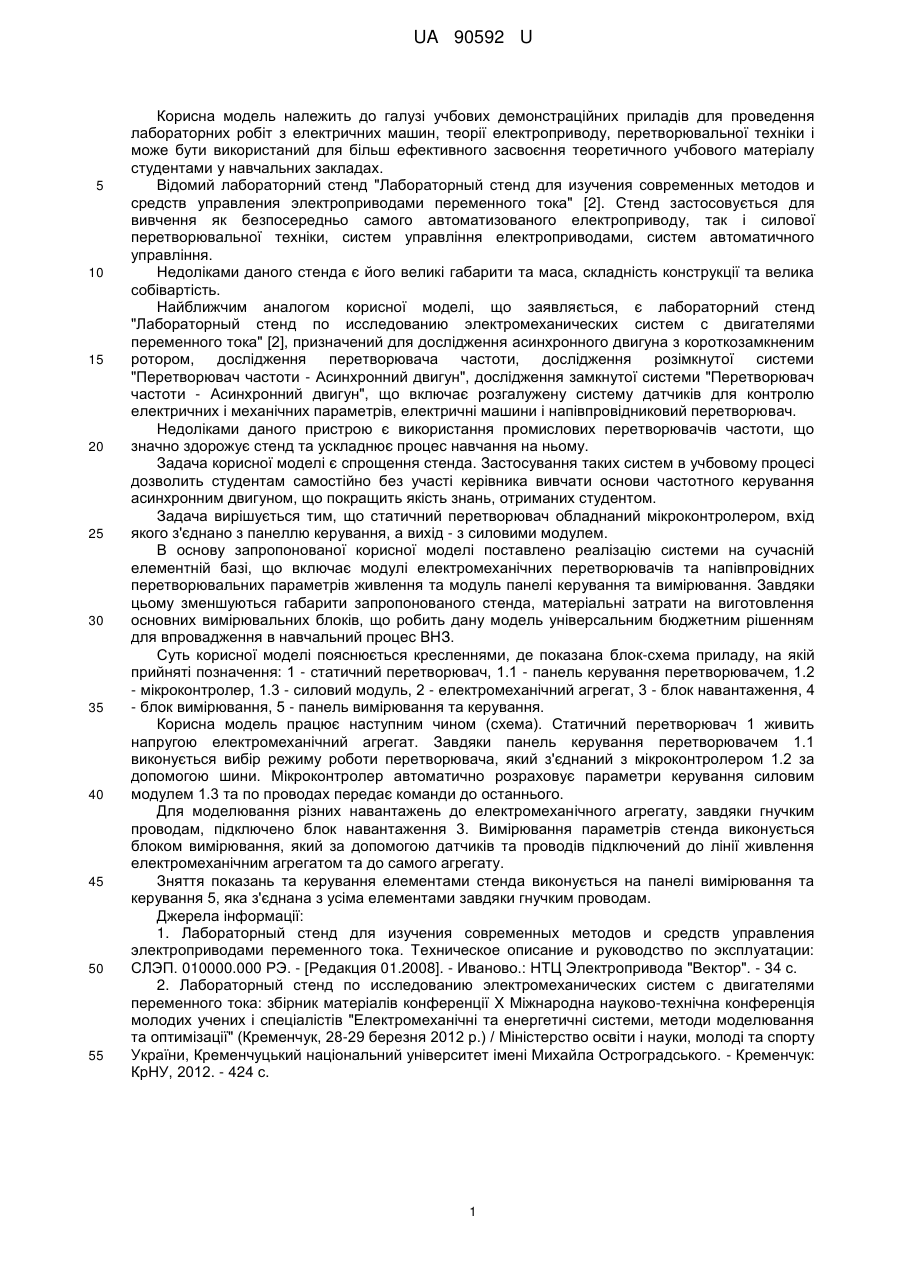

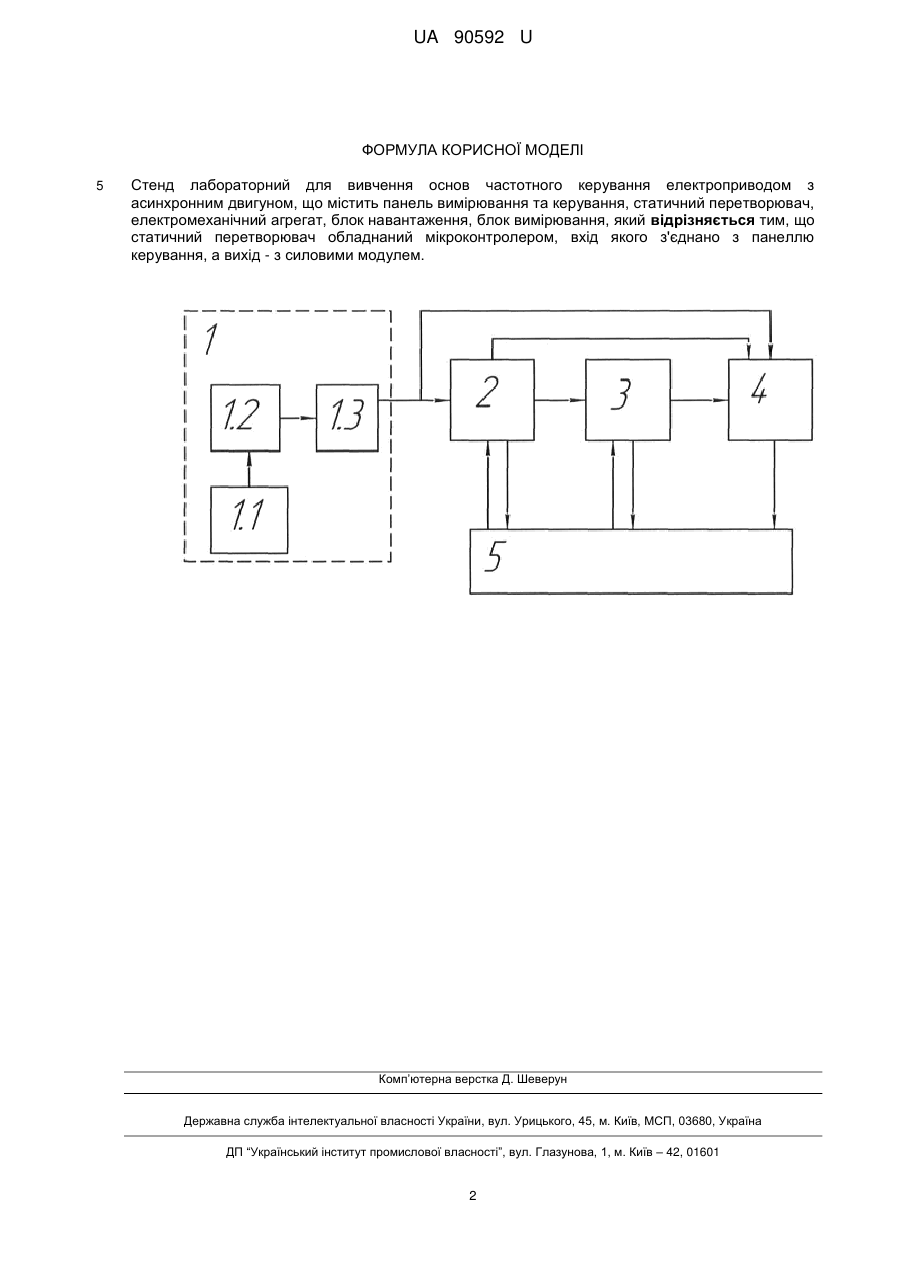

Реферат: Стенд лабораторний для вивчення основ частотного керування електроприводом з асинхронним двигуном містить панель вимірювання та керування, статичний перетворювач, електромеханічний агрегат, блок навантаження, блок вимірювання. Статичний перетворювач обладнаний мікроконтролером, вхід якого з'єднано з панеллю керування, а вихід - з силовими модулем. UA 90592 U (12) UA 90592 U UA 90592 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі учбових демонстраційних приладів для проведення лабораторних робіт з електричних машин, теорії електроприводу, перетворювальної техніки і може бути використаний для більш ефективного засвоєння теоретичного учбового матеріалу студентами у навчальних закладах. Відомий лабораторний стенд "Лабораторный стенд для изучения современных методов и средств управления электроприводами переменного тока" [2]. Стенд застосовується для вивчення як безпосередньо самого автоматизованого електроприводу, так і силової перетворювальної техніки, систем управління електроприводами, систем автоматичного управління. Недоліками даного стенда є його великі габарити та маса, складність конструкції та велика собівартість. Найближчим аналогом корисної моделі, що заявляється, є лабораторний стенд "Лабораторный стенд по исследованию электромеханических систем с двигателями переменного тока" [2], призначений для дослідження асинхронного двигуна з короткозамкненим ротором, дослідження перетворювача частоти, дослідження розімкнутої системи "Перетворювач частоти - Асинхронний двигун", дослідження замкнутої системи "Перетворювач частоти - Асинхронний двигун", що включає розгалужену систему датчиків для контролю електричних і механічних параметрів, електричні машини і напівпровідниковий перетворювач. Недоліками даного пристрою є використання промислових перетворювачів частоти, що значно здорожує стенд та ускладнює процес навчання на ньому. Задача корисної моделі є спрощення стенда. Застосування таких систем в учбовому процесі дозволить студентам самостійно без участі керівника вивчати основи частотного керування асинхронним двигуном, що покращить якість знань, отриманих студентом. Задача вирішується тим, що статичний перетворювач обладнаний мікроконтролером, вхід якого з'єднано з панеллю керування, а вихід - з силовими модулем. В основу запропонованої корисної моделі поставлено реалізацію системи на сучасній елементній базі, що включає модулі електромеханічних перетворювачів та напівпровідних перетворювальних параметрів живлення та модуль панелі керування та вимірювання. Завдяки цьому зменшуються габарити запропонованого стенда, матеріальні затрати на виготовлення основних вимірювальних блоків, що робить дану модель універсальним бюджетним рішенням для впровадження в навчальний процес ВНЗ. Суть корисної моделі пояснюється кресленнями, де показана блок-схема приладу, на якій прийняті позначення: 1 - статичний перетворювач, 1.1 - панель керування перетворювачем, 1.2 - мікроконтролер, 1.3 - силовий модуль, 2 - електромеханічний агрегат, 3 - блок навантаження, 4 - блок вимірювання, 5 - панель вимірювання та керування. Корисна модель працює наступним чином (схема). Статичний перетворювач 1 живить напругою електромеханічний агрегат. Завдяки панель керування перетворювачем 1.1 виконується вибір режиму роботи перетворювача, який з'єднаний з мікроконтролером 1.2 за допомогою шини. Мікроконтролер автоматично розраховує параметри керування силовим модулем 1.3 та по проводах передає команди до останнього. Для моделювання різних навантажень до електромеханічного агрегату, завдяки гнучким проводам, підключено блок навантаження 3. Вимірювання параметрів стенда виконується блоком вимірювання, який за допомогою датчиків та проводів підключений до лінії живлення електромеханічним агрегатом та до самого агрегату. Зняття показань та керування елементами стенда виконується на панелі вимірювання та керування 5, яка з'єднана з усіма елементами завдяки гнучким проводам. Джерела інформації: 1. Лабораторный стенд для изучения современных методов и средств управления электроприводами переменного тока. Техническое описание и руководство по эксплуатации: СЛЭП. 010000.000 РЭ. - [Редакция 01.2008]. - Иваново.: НТЦ Электропривода "Вектор". - 34 с. 2. Лабораторный стенд по исследованию электромеханических систем с двигателями переменного тока: збірник матеріалів конференції X Міжнародна науково-технічна конференція молодих учених і спеціалістів "Електромеханічні та енергетичні системи, методи моделювання та оптимізації" (Кременчук, 28-29 березня 2012 р.) / Міністерство освіти і науки, молоді та спорту України, Кременчуцький національний університет імені Михайла Остроградського. - Кременчук: КрНУ, 2012. - 424 с. 1 UA 90592 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Стенд лабораторний для вивчення основ частотного керування електроприводом з асинхронним двигуном, що містить панель вимірювання та керування, статичний перетворювач, електромеханічний агрегат, блок навантаження, блок вимірювання, який відрізняється тим, що статичний перетворювач обладнаний мікроконтролером, вхід якого з'єднано з панеллю керування, а вихід - з силовими модулем. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
