Повідковий пристрій

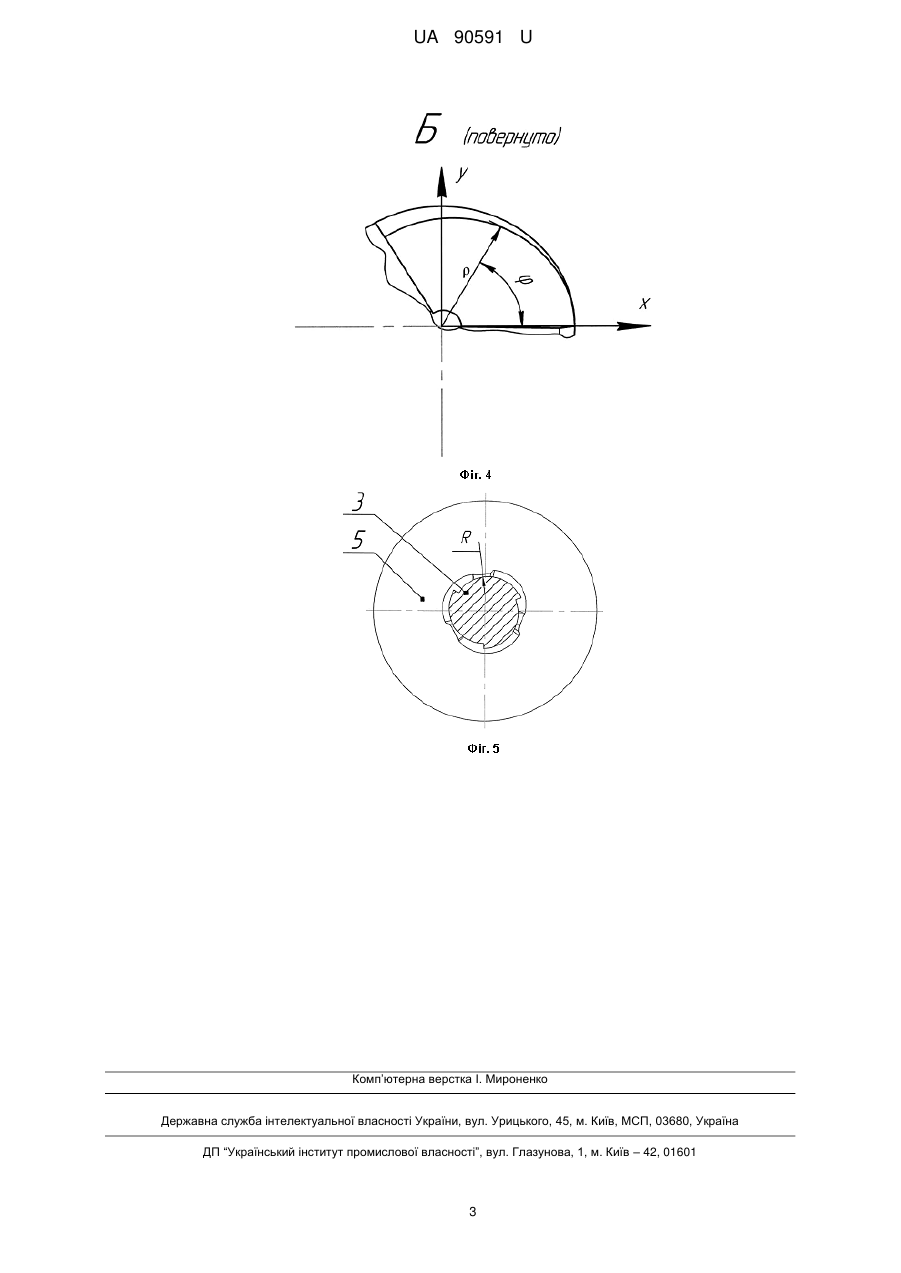

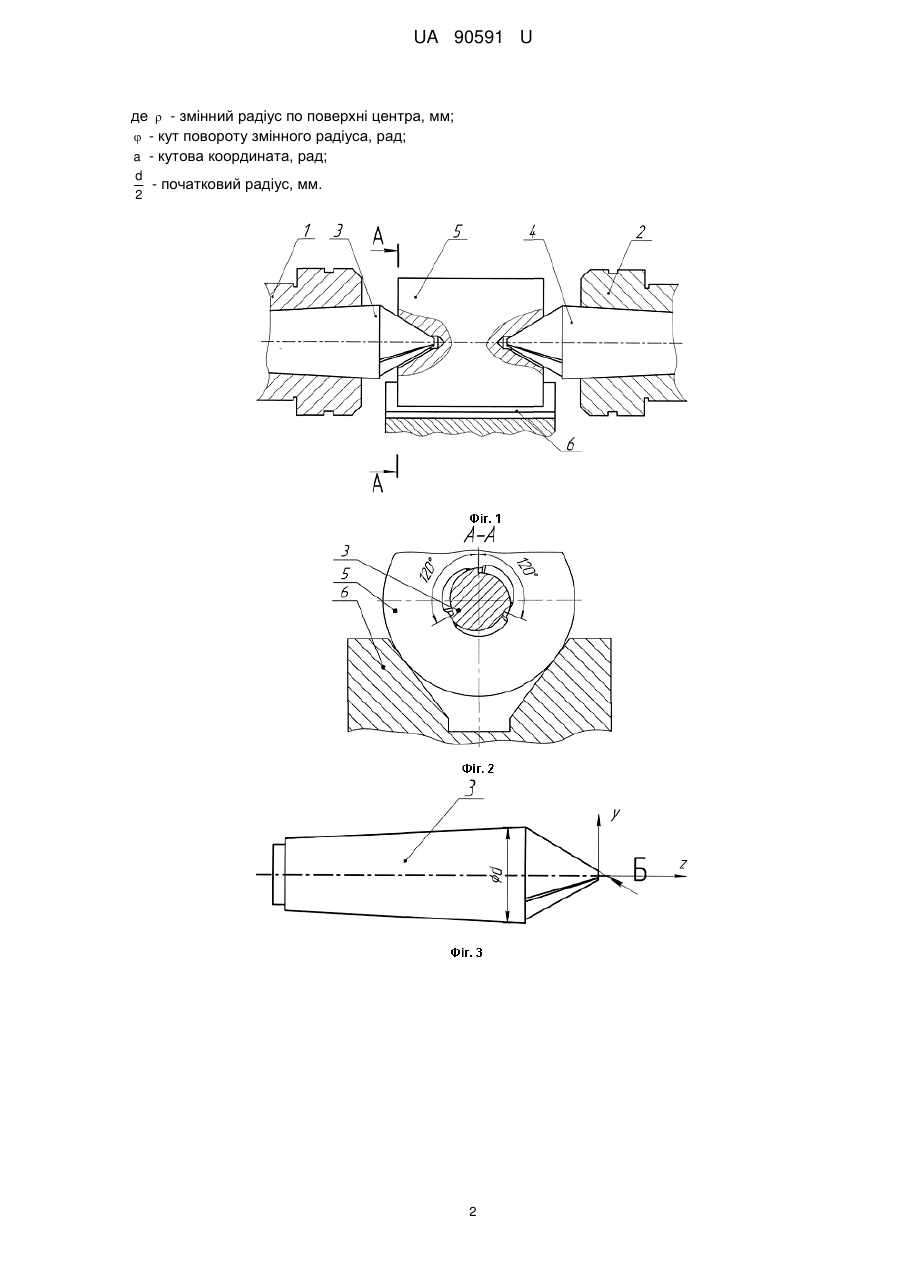

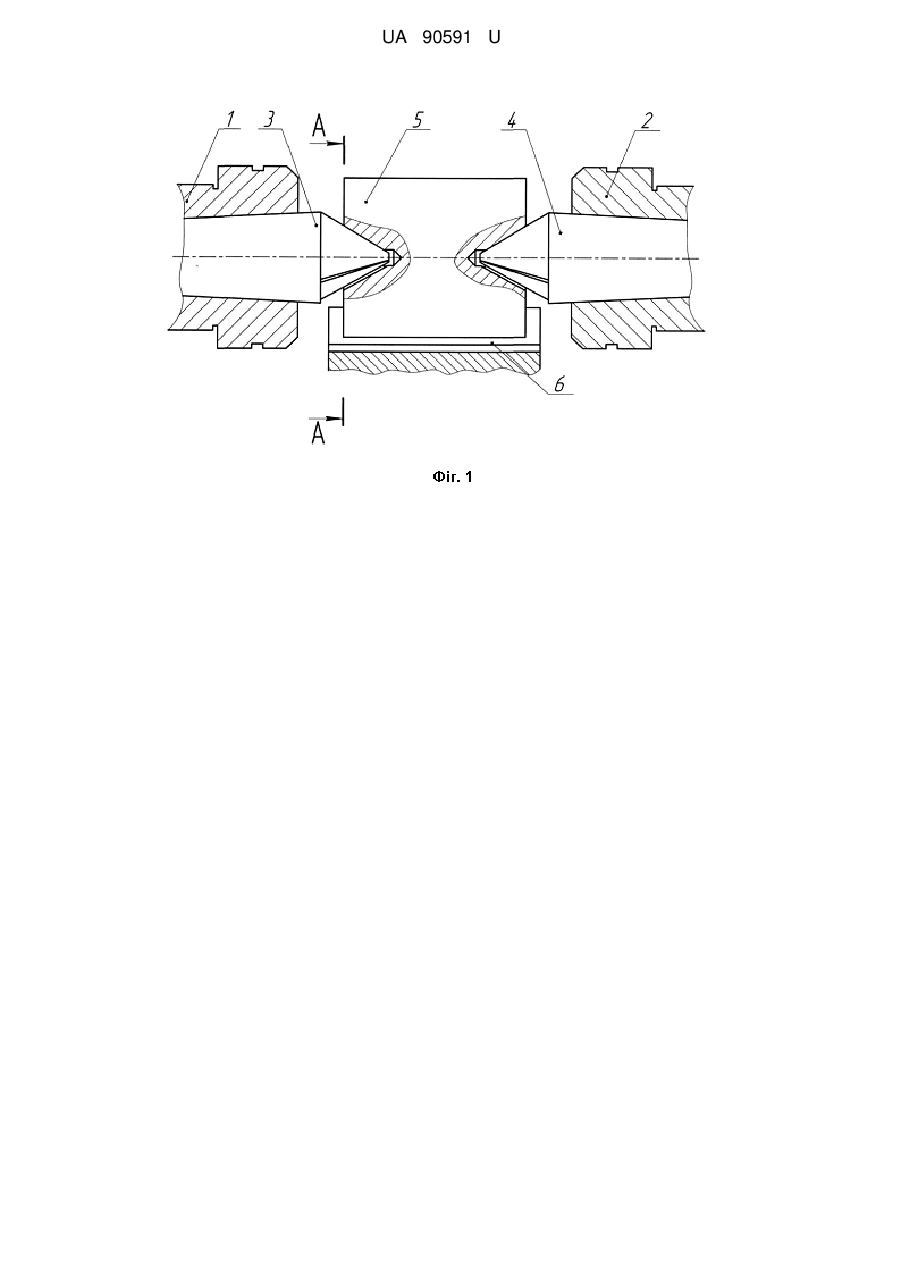

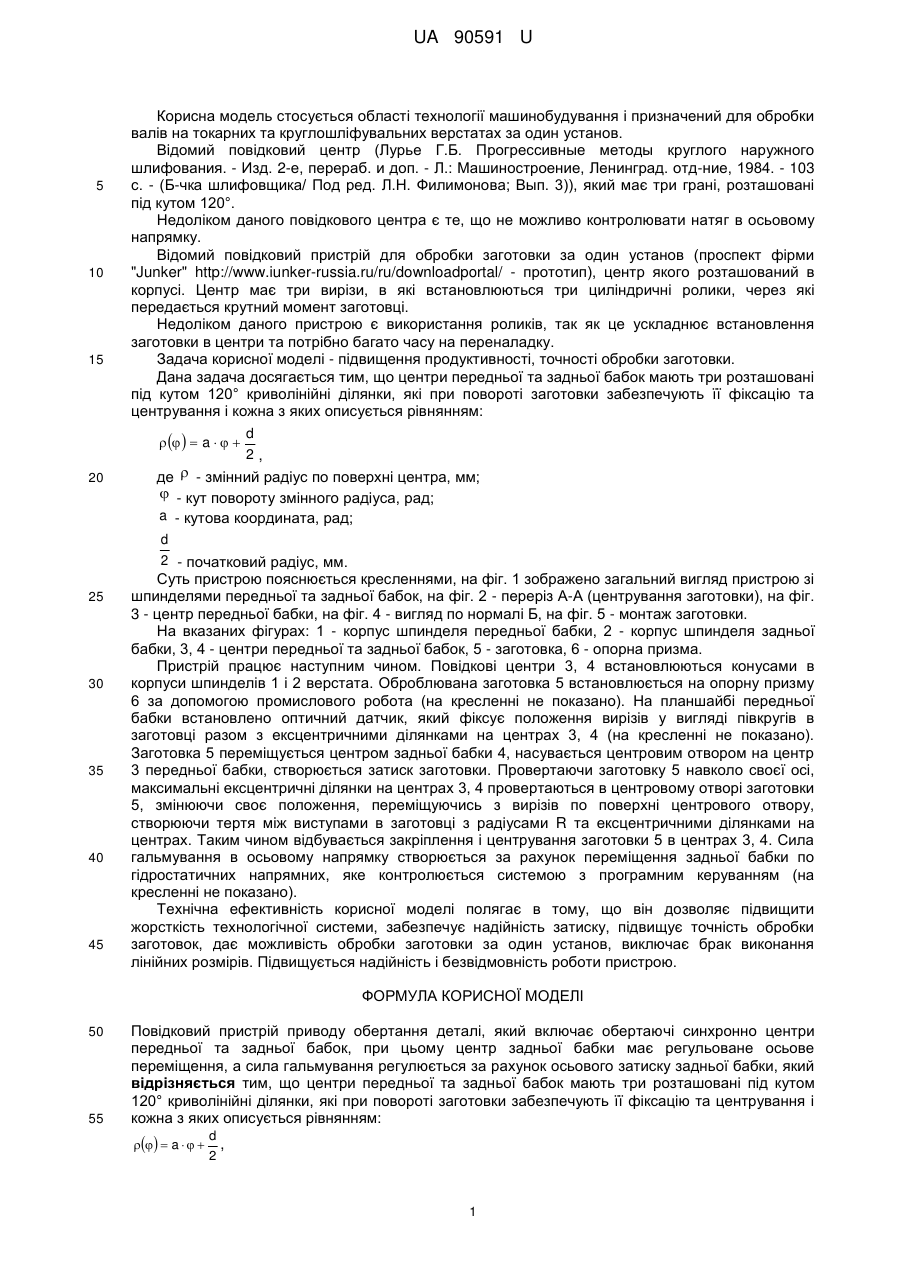

Реферат: UA 90591 U UA 90591 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується області технології машинобудування і призначений для обробки валів на токарних та круглошліфувальних верстатах за один установ. Відомий повідковий центр (Лурье Г.Б. Прогрессивные методы круглого наружного шлифования. - Изд. 2-е, перераб. и доп. - Л.: Машиностроение, Ленинград. отд-ние, 1984. - 103 с. - (Б-чка шлифовщика/ Под ред. Л.Н. Филимонова; Вып. 3)), який має три грані, розташовані під кутом 120°. Недоліком даного повідкового центра є те, що не можливо контролювати натяг в осьовому напрямку. Відомий повідковий пристрій для обробки заготовки за один установ (проспект фірми "Junker" http://www.iunker-russia.ru/ru/downloadportal/ - прототип), центр якого розташований в корпусі. Центр має три вирізи, в які встановлюються три циліндричні ролики, через які передається крутний момент заготовці. Недоліком даного пристрою є використання роликів, так як це ускладнює встановлення заготовки в центри та потрібно багато часу на переналадку. Задача корисної моделі - підвищення продуктивності, точності обробки заготовки. Дана задача досягається тим, що центри передньої та задньої бабок мають три розташовані під кутом 120° криволінійні ділянки, які при повороті заготовки забезпечують її фіксацію та центрування і кожна з яких описується рівнянням: d     a    2, де  - змінний радіус по поверхні центра, мм;  - кут повороту змінного радіуса, рад; a - кутова координата, рад; d 2 - початковий радіус, мм. Суть пристрою пояснюється кресленнями, на фіг. 1 зображено загальний вигляд пристрою зі шпинделями передньої та задньої бабок, на фіг. 2 - переріз А-А (центрування заготовки), на фіг. 3 - центр передньої бабки, на фіг. 4 - вигляд по нормалі Б, на фіг. 5 - монтаж заготовки. На вказаних фігурах: 1 - корпус шпинделя передньої бабки, 2 - корпус шпинделя задньої бабки, 3, 4 - центри передньої та задньої бабок, 5 - заготовка, 6 - опорна призма. Пристрій працює наступним чином. Повідкові центри 3, 4 встановлюються конусами в корпуси шпинделів 1 і 2 верстата. Оброблювана заготовка 5 встановлюється на опорну призму 6 за допомогою промислового робота (на кресленні не показано). На планшайбі передньої бабки встановлено оптичний датчик, який фіксує положення вирізів у вигляді півкругів в заготовці разом з ексцентричними ділянками на центрах 3, 4 (на кресленні не показано). Заготовка 5 переміщується центром задньої бабки 4, насувається центровим отвором на центр 3 передньої бабки, створюється затиск заготовки. Провертаючи заготовку 5 навколо своєї осі, максимальні ексцентричні ділянки на центрах 3, 4 провертаються в центровому отворі заготовки 5, змінюючи своє положення, переміщуючись з вирізів по поверхні центрового отвору, створюючи тертя між виступами в заготовці з радіусами R та ексцентричними ділянками на центрах. Таким чином відбувається закріплення і центрування заготовки 5 в центрах 3, 4. Сила гальмування в осьовому напрямку створюється за рахунок переміщення задньої бабки по гідростатичних напрямних, яке контролюється системою з програмним керуванням (на кресленні не показано). Технічна ефективність корисної моделі полягає в тому, що він дозволяє підвищити жорсткість технологічної системи, забезпечує надійність затиску, підвищує точність обробки заготовок, дає можливість обробки заготовки за один установ, виключає брак виконання лінійних розмірів. Підвищується надійність і безвідмовність роботи пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Повідковий пристрій приводу обертання деталі, який включає обертаючі синхронно центри передньої та задньої бабок, при цьому центр задньої бабки має регульоване осьове переміщення, а сила гальмування регулюється за рахунок осьового затиску задньої бабки, який відрізняється тим, що центри передньої та задньої бабок мають три розташовані під кутом 120° криволінійні ділянки, які при повороті заготовки забезпечують її фіксацію та центрування і кожна з яких описується рівнянням:   a    d , 2 1 UA 90591 U де  - змінний радіус по поверхні центра, мм;  - кут повороту змінного радіуса, рад; a - кутова координата, рад; d - початковий радіус, мм. 2 2 UA 90591 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
