Спосіб спалювання твердого палива в камері згорання теплогенератора

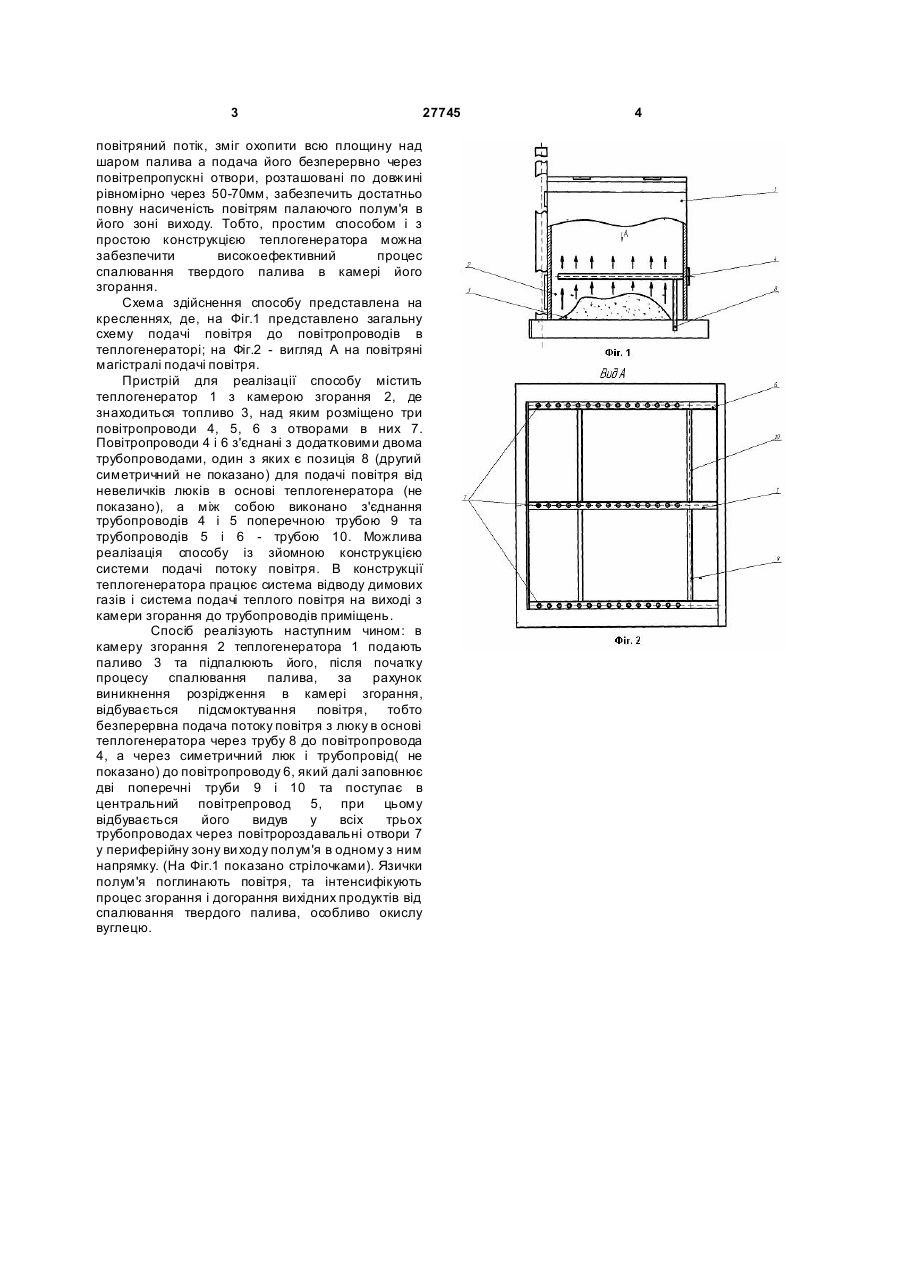

Спосіб спалювання твердого палива в камері згорання теплогенератора, що включає операції подання в камеру твердого палива, його підпалу та подачу повітряного потоку над шаром палива, який відрізняється тим, що подачу повітряного потоку здійснюють безперервно щонайменше на три повітропроводи, з яких, через повітропропускні отвори, що розташовані по їх довжині рівномірно через 50-70 мм, подають повітряний потік у периферійну зону виходу полум'я в одному з ним вихідному напрямку по всій площині шару палива. (19) (21) u200707917 (22) 13.07.2007 (24) 12.11.2007 (72) ПОПОВ ВОЛОДИ МИР ІЛЛІЧ, U A, ЧУ МАКОВ МИКОЛА ЗАХАРОВИЧ, UA, СТЕЦИНА ВАСИЛЬ ОЛЕКСАНДРОВИЧ, U A (73) ФІЛІЯ КОНЦЕРНУ "ТЕХВОЄНСЕРВІС" "ЧЕРКАСЬКИЙ РЕМОНТНИЙ АВТОМОБІЛЬНИЙ ЗАВОД", UA (56) 3 27745 повітряний потік, зміг охопити всю площину над шаром палива а подача його безперервно через повітрепропускні отвори, розташовані по довжині рівномірно через 50-70мм, забезпечить достатньо повну насиченість повітрям палаючого полум'я в його зоні виходу. Тобто, простим способом і з простою конструкцією теплогенератора можна забезпечити високоефективний процес спалювання твердого палива в камері його згорання. Схема здійснення способу представлена на кресленнях, де, на Фіг.1 представлено загальну схему подачі повітря до повітропроводів в теплогенераторі; на Фіг.2 - вигляд А на повітряні магістралі подачі повітря. Пристрій для реалізації способу містить теплогенератор 1 з камерою згорання 2, де знаходиться топливо 3, над яким розміщено три повітропроводи 4, 5, 6 з отворами в них 7. Повітропроводи 4 і 6 з'єднані з додатковими двома трубопроводами, один з яких є позиція 8 (другий симетричний не показано) для подачі повітря від невеличків люків в основі теплогенератора (не показано), а між собою виконано з'єднання трубопроводів 4 і 5 поперечною трубою 9 та трубопроводів 5 і 6 - трубою 10. Можлива реалізація способу із зйомною конструкцією системи подачі потоку повітря. В конструкції теплогенератора працює система відводу димових газів і система подачі теплого повітря на виході з камери згорання до трубопроводів приміщень. Спосіб реалізують наступним чином: в камеру згорання 2 теплогенератора 1 подають паливо 3 та підпалюють його, після початку процесу спалювання палива, за рахунок виникнення розрідження в камері згорання, відбувається підсмоктування повітря, тобто безперервна подача потоку повітря з люку в основі теплогенератора через трубу 8 до повітропровода 4, а через симетричний люк і трубопровід( не показано) до повітропроводу 6, який далі заповнює дві поперечні труби 9 і 10 та поступає в центральний повітрепровод 5, при цьому відбувається його видув у всіх трьох трубопроводах через повітророздавальні отвори 7 у периферійну зону ви ходу полум'я в одному з ним напрямку. (На Фіг.1 показано стрілочками). Язички полум'я поглинають повітря, та інтенсифікують процес згорання і догорання вихідних продуктів від спалювання твердого палива, особливо окислу вуглецю. 4
