Конструкція поливного трубопроводу краплинного зрошення

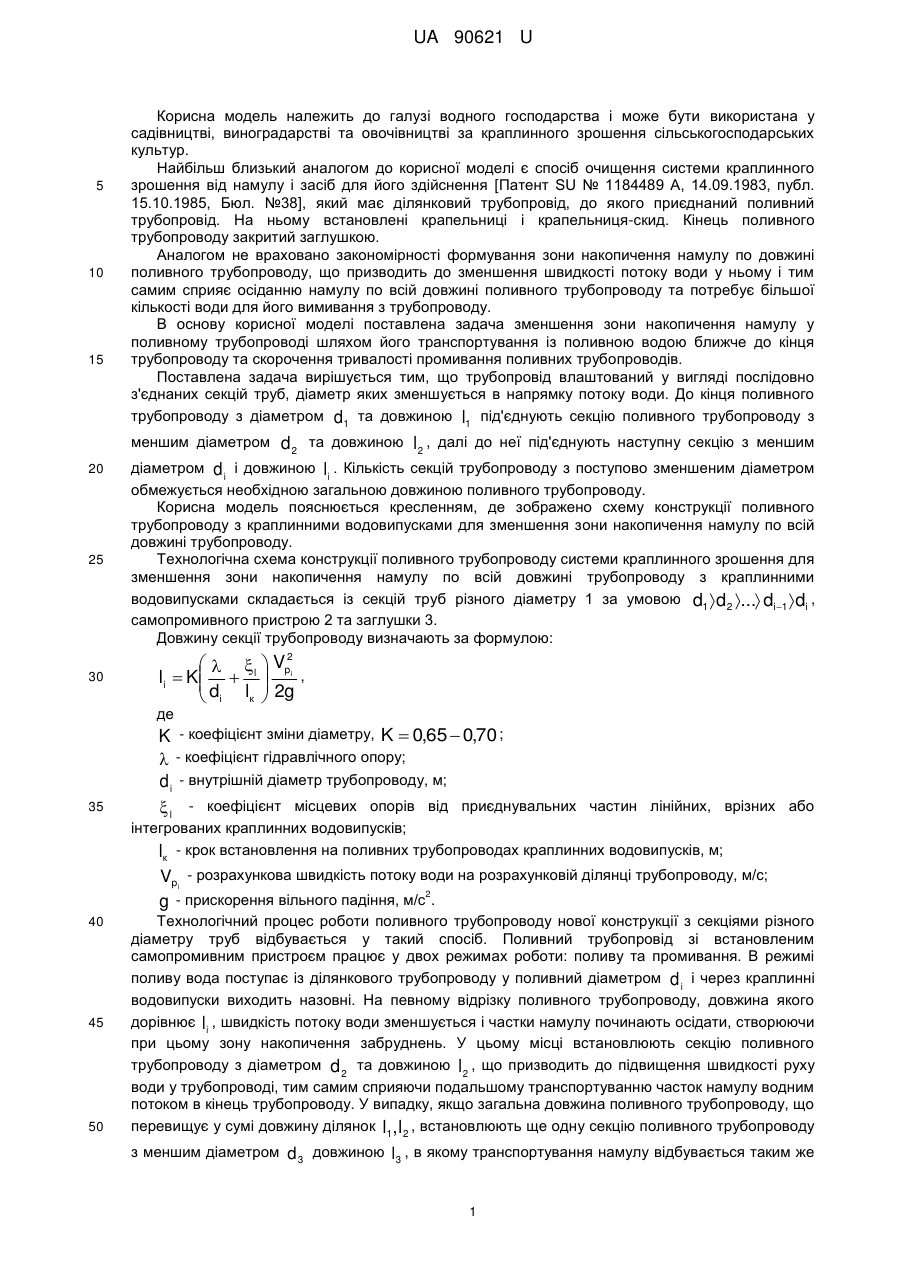

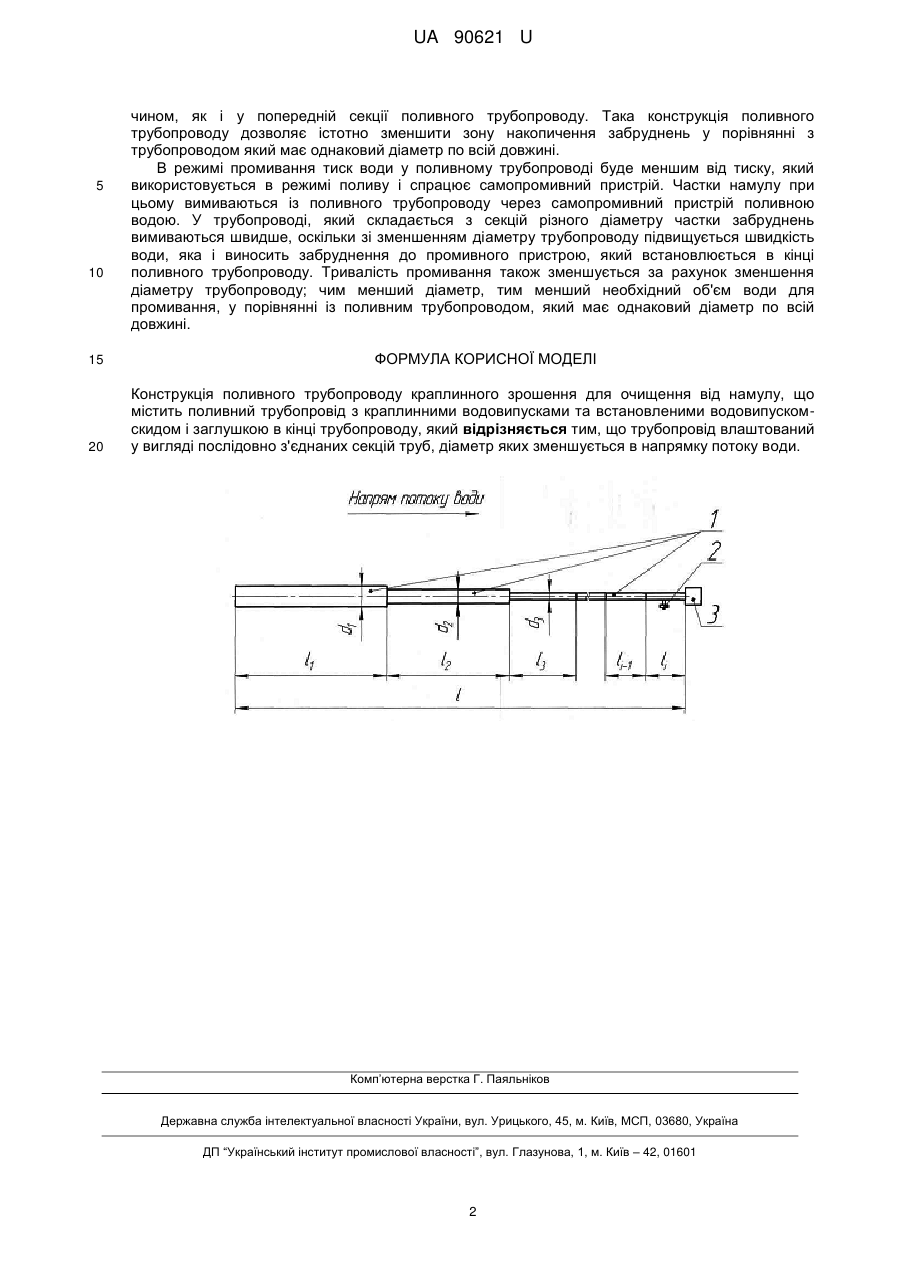

Реферат: Конструкція поливного трубопроводу краплинного зрошення для очищення від намулу містить поливний трубопровід з краплинними водовипусками та встановленими водовипуском-скидом і заглушкою в кінці трубопроводу. Трубопровід влаштований у вигляді послідовно з'єднаних секцій труб. Діаметр труб зменшується в напрямку потоку води. UA 90621 U (54) КОНСТРУКЦІЯ ПОЛИВНОГО ТРУБОПРОВОДУ КРАПЛИННОГО ЗРОШЕННЯ UA 90621 U UA 90621 U 5 10 15 Корисна модель належить до галузі водного господарства і може бути використана у садівництві, виноградарстві та овочівництві за краплинного зрошення сільськогосподарських культур. Найбільш близький аналогом до корисної моделі є спосіб очищення системи краплинного зрошення від намулу і засіб для його здійснення [Патент SU № 1184489 А, 14.09.1983, публ. 15.10.1985, Бюл. №38], який має ділянковий трубопровід, до якого приєднаний поливний трубопровід. На ньому встановлені крапельниці і крапельниця-скид. Кінець поливного трубопроводу закритий заглушкою. Аналогом не враховано закономірності формування зони накопичення намулу по довжині поливного трубопроводу, що призводить до зменшення швидкості потоку води у ньому і тим самим сприяє осіданню намулу по всій довжині поливного трубопроводу та потребує більшої кількості води для його вимивання з трубопроводу. В основу корисної моделі поставлена задача зменшення зони накопичення намулу у поливному трубопроводі шляхом його транспортування із поливною водою ближче до кінця трубопроводу та скорочення тривалості промивання поливних трубопроводів. Поставлена задача вирішується тим, що трубопровід влаштований у вигляді послідовно з'єднаних секцій труб, діаметр яких зменшується в напрямку потоку води. До кінця поливного трубопроводу з діаметром d1 та довжиною l1 під'єднують секцію поливного трубопроводу з меншим діаметром 20 25 d 2 та довжиною l 2 , далі до неї під'єднують наступну секцію з меншим діаметром d i і довжиною l i . Кількість секцій трубопроводу з поступово зменшеним діаметром обмежується необхідною загальною довжиною поливного трубопроводу. Корисна модель пояснюється кресленням, де зображено схему конструкції поливного трубопроводу з краплинними водовипусками для зменшення зони накопичення намулу по всій довжині трубопроводу. Технологічна схема конструкції поливного трубопроводу системи краплинного зрошення для зменшення зони накопичення намулу по всій довжині трубопроводу з краплинними водовипусками складається із секцій труб різного діаметру 1 за умовою d1  d2 ... di1  di , самопромивного пристрою 2 та заглушки 3. Довжину секції трубопроводу визначають за формулою:     Vp li  K   l  i ,  d l  2g к   i 2 30 де 35 K - коефіцієнт зміни діаметру, K  0,65  0,70 ;  - коефіцієнт гідравлічного опору; d i - внутрішній діаметр трубопроводу, м;  l - коефіцієнт місцевих опорів від приєднувальних частин лінійних, врізних або інтегрованих краплинних водовипусків; lк - крок встановлення на поливних трубопроводах краплинних водовипусків, м; Vpi - розрахункова швидкість потоку води на розрахунковій ділянці трубопроводу, м/с; 40 45 50 2 - прискорення вільного падіння, м/с . Технологічний процес роботи поливного трубопроводу нової конструкції з секціями різного діаметру труб відбувається у такий спосіб. Поливний трубопровід зі встановленим самопромивним пристроєм працює у двох режимах роботи: поливу та промивання. В режимі поливу вода поступає із ділянкового трубопроводу у поливний діаметром d i і через краплинні водовипуски виходить назовні. На певному відрізку поливного трубопроводу, довжина якого дорівнює l i , швидкість потоку води зменшується і частки намулу починають осідати, створюючи при цьому зону накопичення забруднень. У цьому місці встановлюють секцію поливного трубопроводу з діаметром d 2 та довжиною l 2 , що призводить до підвищення швидкості руху води у трубопроводі, тим самим сприяючи подальшому транспортуванню часток намулу водним потоком в кінець трубопроводу. У випадку, якщо загальна довжина поливного трубопроводу, що перевищує у сумі довжину ділянок l1, l 2 , встановлюють ще одну секцію поливного трубопроводу g з меншим діаметром d 3 довжиною l 3 , в якому транспортування намулу відбувається таким же 1 UA 90621 U 5 10 15 20 чином, як і у попередній секції поливного трубопроводу. Така конструкція поливного трубопроводу дозволяє істотно зменшити зону накопичення забруднень у порівнянні з трубопроводом який має однаковий діаметр по всій довжині. В режимі промивання тиск води у поливному трубопроводі буде меншим від тиску, який використовується в режимі поливу і спрацює самопромивний пристрій. Частки намулу при цьому вимиваються із поливного трубопроводу через самопромивний пристрій поливною водою. У трубопроводі, який складається з секцій різного діаметру частки забруднень вимиваються швидше, оскільки зі зменшенням діаметру трубопроводу підвищується швидкість води, яка і виносить забруднення до промивного пристрою, який встановлюється в кінці поливного трубопроводу. Тривалість промивання також зменшується за рахунок зменшення діаметру трубопроводу; чим менший діаметр, тим менший необхідний об'єм води для промивання, у порівнянні із поливним трубопроводом, який має однаковий діаметр по всій довжині. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Конструкція поливного трубопроводу краплинного зрошення для очищення від намулу, що містить поливний трубопровід з краплинними водовипусками та встановленими водовипускомскидом і заглушкою в кінці трубопроводу, який відрізняється тим, що трубопровід влаштований у вигляді послідовно з'єднаних секцій труб, діаметр яких зменшується в напрямку потоку води. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
