Поливний трубопровід для систем краплинного зрошення

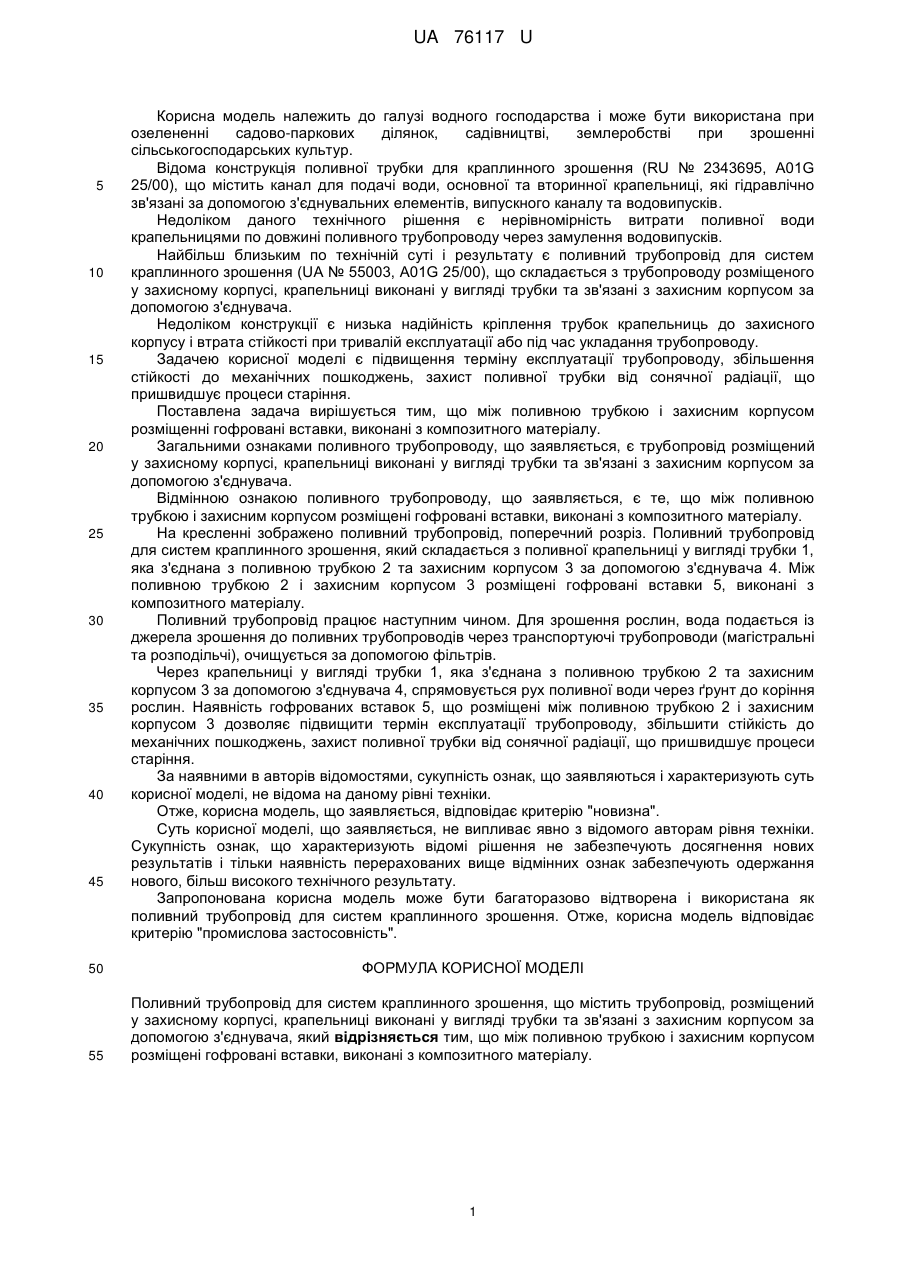

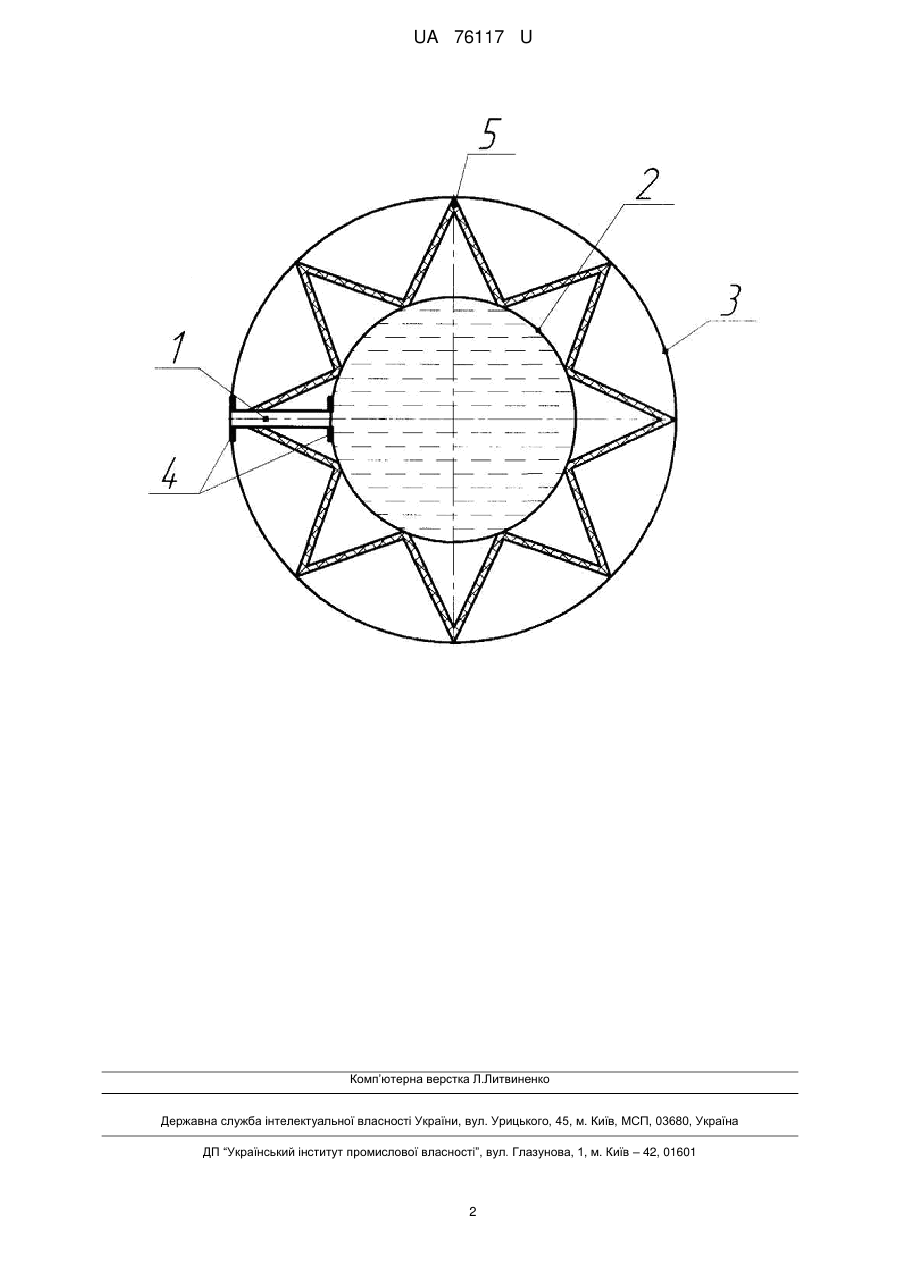

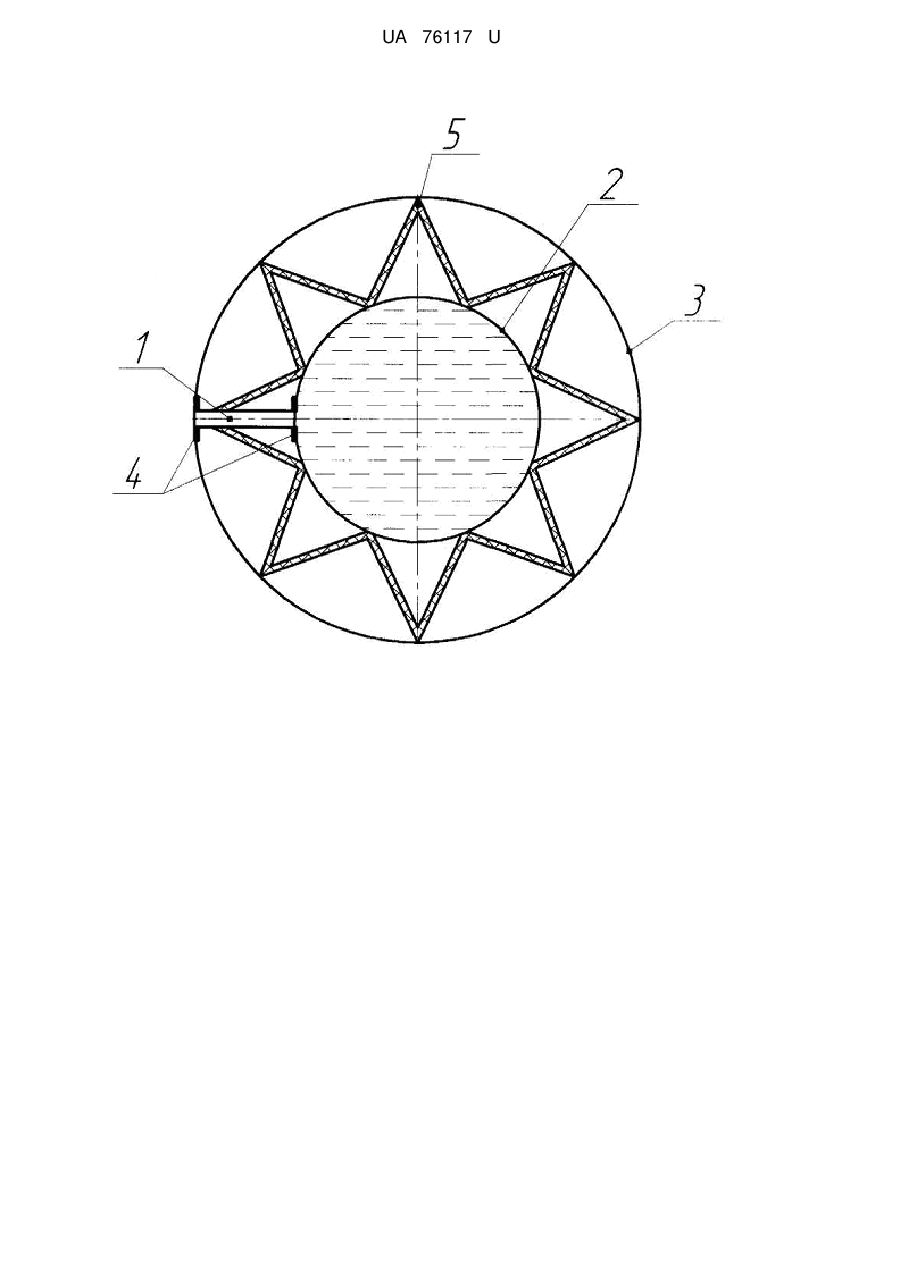

Реферат: UA 76117 U UA 76117 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі водного господарства і може бути використана при озелененні садово-паркових ділянок, садівництві, землеробстві при зрошенні сільськогосподарських культур. Відома конструкція поливної трубки для краплинного зрошення (RU № 2343695, A01G 25/00), що містить канал для подачі води, основної та вторинної крапельниці, які гідравлічно зв'язані за допомогою з'єднувальних елементів, випускного каналу та водовипусків. Недоліком даного технічного рішення є нерівномірність витрати поливної води крапельницями по довжині поливного трубопроводу через замулення водовипусків. Найбільш близьким по технічній суті і результату є поливний трубопровід для систем краплинного зрошення (UA № 55003, A01G 25/00), що складається з трубопроводу розміщеного у захисному корпусі, крапельниці виконані у вигляді трубки та зв'язані з захисним корпусом за допомогою з'єднувача. Недоліком конструкції є низька надійність кріплення трубок крапельниць до захисного корпусу і втрата стійкості при тривалій експлуатації або під час укладання трубопроводу. Задачею корисної моделі є підвищення терміну експлуатації трубопроводу, збільшення стійкості до механічних пошкоджень, захист поливної трубки від сонячної радіації, що пришвидшує процеси старіння. Поставлена задача вирішується тим, що між поливною трубкою і захисним корпусом розміщенні гофровані вставки, виконані з композитного матеріалу. Загальними ознаками поливного трубопроводу, що заявляється, є трубопровід розміщений у захисному корпусі, крапельниці виконані у вигляді трубки та зв'язані з захисним корпусом за допомогою з'єднувача. Відмінною ознакою поливного трубопроводу, що заявляється, є те, що між поливною трубкою і захисним корпусом розміщені гофровані вставки, виконані з композитного матеріалу. На кресленні зображено поливний трубопровід, поперечний розріз. Поливний трубопровід для систем краплинного зрошення, який складається з поливної крапельниці у вигляді трубки 1, яка з'єднана з поливною трубкою 2 та захисним корпусом 3 за допомогою з'єднувача 4. Між поливною трубкою 2 і захисним корпусом 3 розміщені гофровані вставки 5, виконані з композитного матеріалу. Поливний трубопровід працює наступним чином. Для зрошення рослин, вода подається із джерела зрошення до поливних трубопроводів через транспортуючі трубопроводи (магістральні та розподільчі), очищується за допомогою фільтрів. Через крапельниці у вигляді трубки 1, яка з'єднана з поливною трубкою 2 та захисним корпусом 3 за допомогою з'єднувача 4, спрямовується рух поливної води через ґрунт до коріння рослин. Наявність гофрованих вставок 5, що розміщені між поливною трубкою 2 і захисним корпусом 3 дозволяє підвищити термін експлуатації трубопроводу, збільшити стійкість до механічних пошкоджень, захист поливної трубки від сонячної радіації, що пришвидшує процеси старіння. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як поливний трубопровід для систем краплинного зрошення. Отже, корисна модель відповідає критерію "промислова застосовність". 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Поливний трубопровід для систем краплинного зрошення, що містить трубопровід, розміщений у захисному корпусі, крапельниці виконані у вигляді трубки та зв'язані з захисним корпусом за допомогою з'єднувача, який відрізняється тим, що між поливною трубкою і захисним корпусом розміщені гофровані вставки, виконані з композитного матеріалу. 1 UA 76117 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
