Пристрій для систем краплинного зрошення

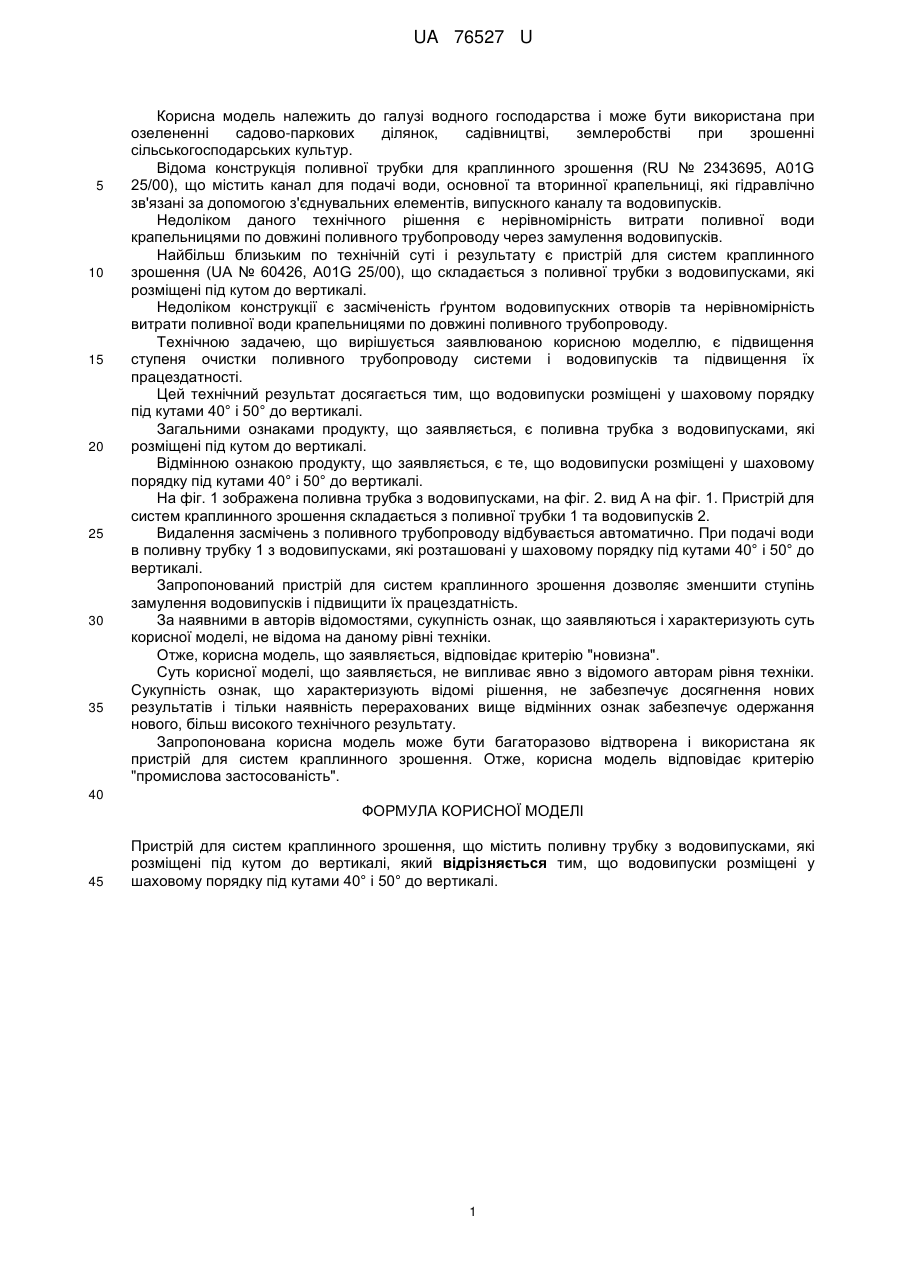

Реферат: UA 76527 U UA 76527 U 5 10 15 20 25 30 35 Корисна модель належить до галузі водного господарства і може бути використана при озелененні садово-паркових ділянок, садівництві, землеробстві при зрошенні сільськогосподарських культур. Відома конструкція поливної трубки для краплинного зрошення (RU № 2343695, A01G 25/00), що містить канал для подачі води, основної та вторинної крапельниці, які гідравлічно зв'язані за допомогою з'єднувальних елементів, випускного каналу та водовипусків. Недоліком даного технічного рішення є нерівномірність витрати поливної води крапельницями по довжині поливного трубопроводу через замулення водовипусків. Найбільш близьким по технічній суті і результату є пристрій для систем краплинного зрошення (UA № 60426, A01G 25/00), що складається з поливної трубки з водовипусками, які розміщені під кутом до вертикалі. Недоліком конструкції є засміченість ґрунтом водовипускних отворів та нерівномірність витрати поливної води крапельницями по довжині поливного трубопроводу. Технічною задачею, що вирішується заявлюваною корисною моделлю, є підвищення ступеня очистки поливного трубопроводу системи і водовипусків та підвищення їх працездатності. Цей технічний результат досягається тим, що водовипуски розміщені у шаховому порядку під кутами 40° і 50° до вертикалі. Загальними ознаками продукту, що заявляється, є поливна трубка з водовипусками, які розміщені під кутом до вертикалі. Відмінною ознакою продукту, що заявляється, є те, що водовипуски розміщені у шаховому порядку під кутами 40° і 50° до вертикалі. На фіг. 1 зображена поливна трубка з водовипусками, на фіг. 2. вид А на фіг. 1. Пристрій для систем краплинного зрошення складається з поливної трубки 1 та водовипусків 2. Видалення засмічень з поливного трубопроводу відбувається автоматично. При подачі води в поливну трубку 1 з водовипусками, які розташовані у шаховому порядку під кутами 40° і 50° до вертикалі. Запропонований пристрій для систем краплинного зрошення дозволяє зменшити ступінь замулення водовипусків і підвищити їх працездатність. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для систем краплинного зрошення. Отже, корисна модель відповідає критерію "промислова застосованість". 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для систем краплинного зрошення, що містить поливну трубку з водовипусками, які розміщені під кутом до вертикалі, який відрізняється тим, що водовипуски розміщені у шаховому порядку під кутами 40° і 50° до вертикалі. 1 UA 76527 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
