Пристрій вагового дозування сипких матеріалів з затвором на основі матеріалу з ефектом пам’яті форми

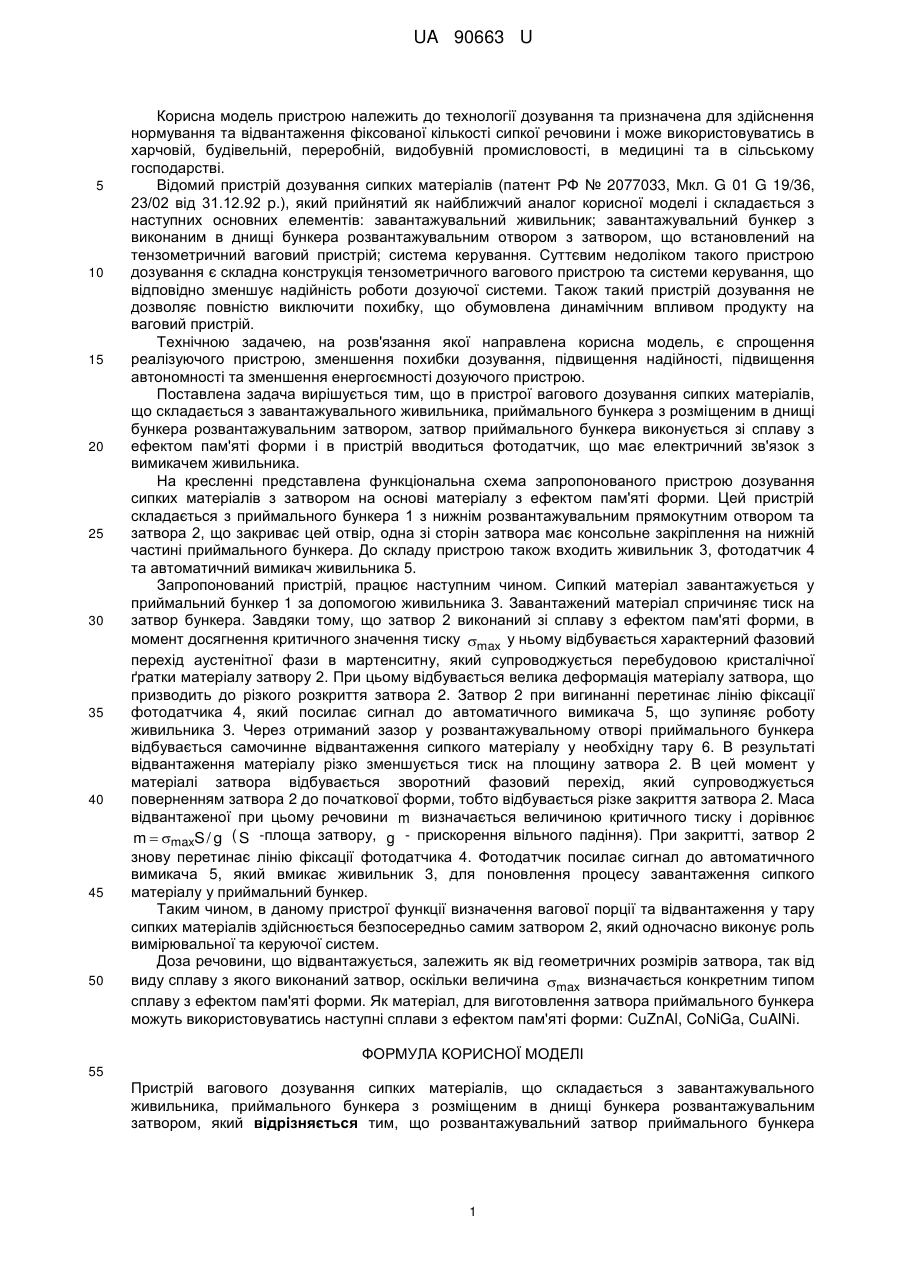

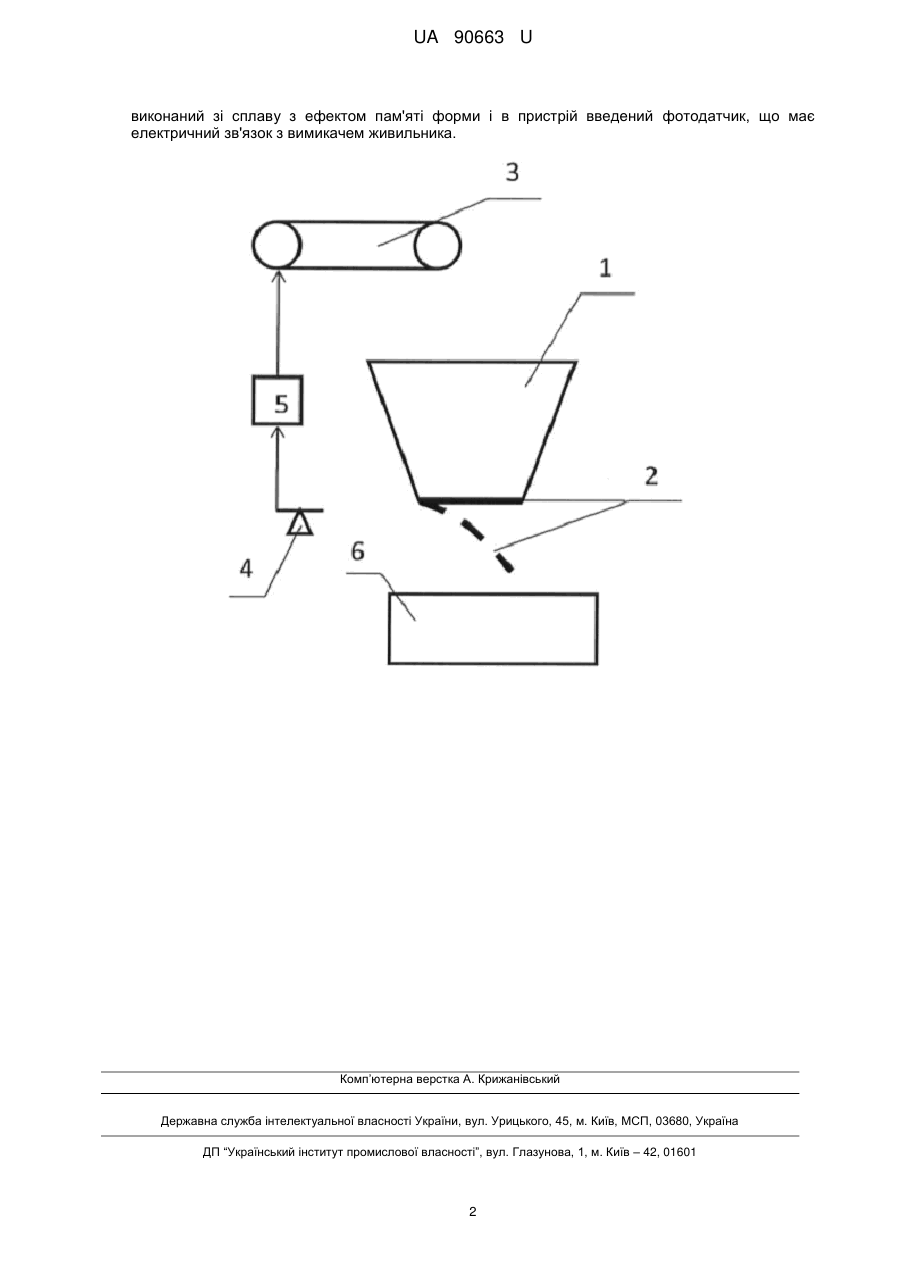

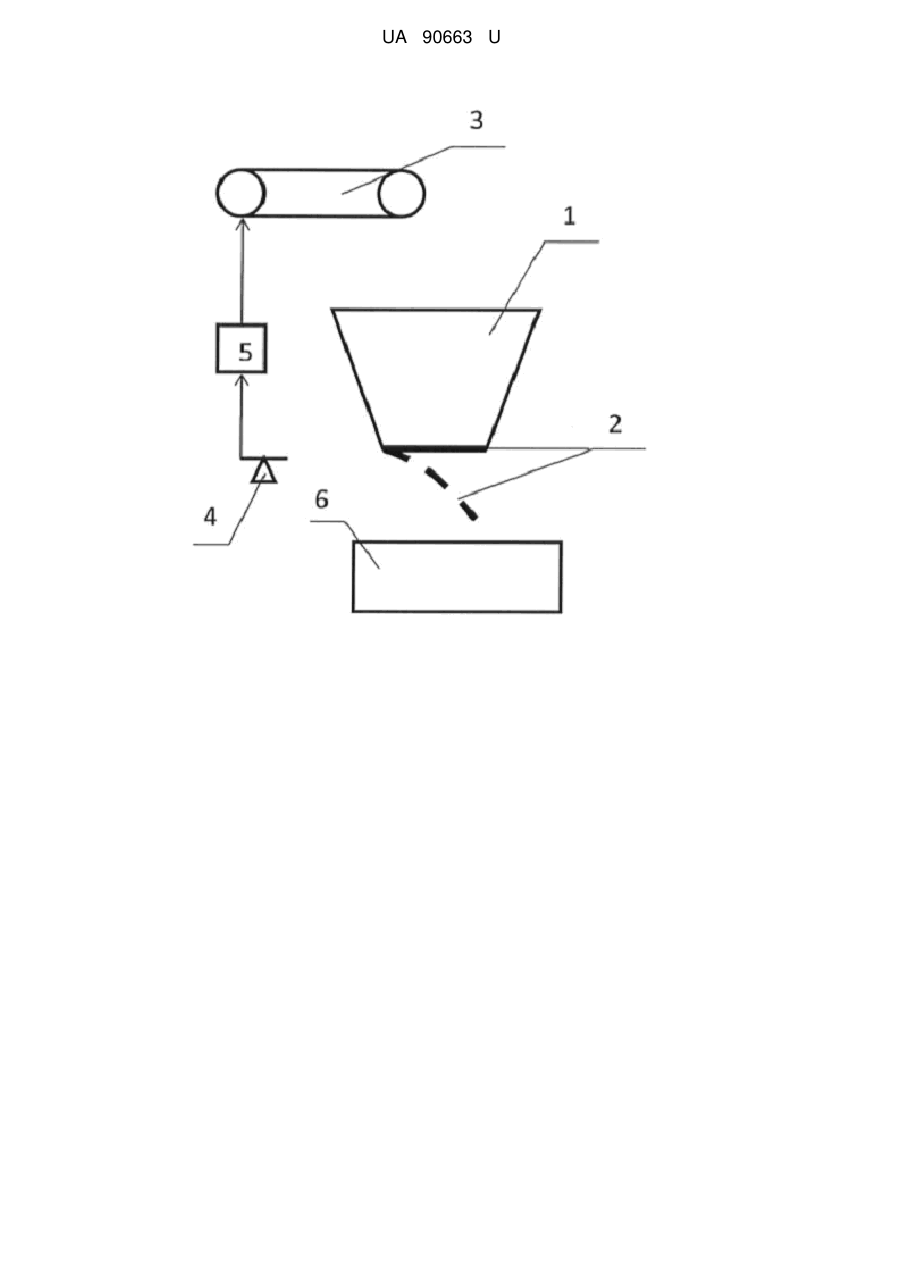

Реферат: UA 90663 U UA 90663 U 5 10 15 20 25 30 35 40 45 50 Корисна модель пристрою належить до технології дозування та призначена для здійснення нормування та відвантаження фіксованої кількості сипкої речовини і може використовуватись в харчовій, будівельній, переробній, видобувній промисловості, в медицині та в сільському господарстві. Відомий пристрій дозування сипких матеріалів (патент РФ № 2077033, Мкл. G 01 G 19/36, 23/02 від 31.12.92 p.), який прийнятий як найближчий аналог корисної моделі і складається з наступних основних елементів: завантажувальний живильник; завантажувальний бункер з виконаним в днищі бункера розвантажувальним отвором з затвором, що встановлений на тензометричний ваговий пристрій; система керування. Суттєвим недоліком такого пристрою дозування є складна конструкція тензометричного вагового пристрою та системи керування, що відповідно зменшує надійність роботи дозуючої системи. Також такий пристрій дозування не дозволяє повністю виключити похибку, що обумовлена динамічним впливом продукту на ваговий пристрій. Технічною задачею, на розв'язання якої направлена корисна модель, є спрощення реалізуючого пристрою, зменшення похибки дозування, підвищення надійності, підвищення автономності та зменшення енергоємності дозуючого пристрою. Поставлена задача вирішується тим, що в пристрої вагового дозування сипких матеріалів, що складається з завантажувального живильника, приймального бункера з розміщеним в днищі бункера розвантажувальним затвором, затвор приймального бункера виконується зі сплаву з ефектом пам'яті форми і в пристрій вводиться фотодатчик, що має електричний зв'язок з вимикачем живильника. На кресленні представлена функціональна схема запропонованого пристрою дозування сипких матеріалів з затвором на основі матеріалу з ефектом пам'яті форми. Цей пристрій складається з приймального бункера 1 з нижнім розвантажувальним прямокутним отвором та затвора 2, що закриває цей отвір, одна зі сторін затвора має консольне закріплення на нижній частині приймального бункера. До складу пристрою також входить живильник 3, фотодатчик 4 та автоматичний вимикач живильника 5. Запропонований пристрій, працює наступним чином. Сипкий матеріал завантажується у приймальний бункер 1 за допомогою живильника 3. Завантажений матеріал спричиняє тиск на затвор бункера. Завдяки тому, що затвор 2 виконаний зі сплаву з ефектом пам'яті форми, в момент досягнення критичного значення тиску max у ньому відбувається характерний фазовий перехід аустенітної фази в мартенситну, який супроводжується перебудовою кристалічної ґратки матеріалу затвору 2. При цьому відбувається велика деформація матеріалу затвора, що призводить до різкого розкриття затвора 2. Затвор 2 при вигинанні перетинає лінію фіксації фотодатчика 4, який посилає сигнал до автоматичного вимикача 5, що зупиняє роботу живильника 3. Через отриманий зазор у розвантажувальному отворі приймального бункера відбувається самочинне відвантаження сипкого матеріалу у необхідну тару 6. В результаті відвантаження матеріалу різко зменшується тиск на площину затвора 2. В цей момент у матеріалі затвора відбувається зворотний фазовий перехід, який супроводжується поверненням затвора 2 до початкової форми, тобто відбувається різке закриття затвора 2. Маса відвантаженої при цьому речовини m визначається величиною критичного тиску і дорівнює m  maxS / g ( S -площа затвору, g - прискорення вільного падіння). При закритті, затвор 2 знову перетинає лінію фіксації фотодатчика 4. Фотодатчик посилає сигнал до автоматичного вимикача 5, який вмикає живильник 3, для поновлення процесу завантаження сипкого матеріалу у приймальний бункер. Таким чином, в даному пристрої функції визначення вагової порції та відвантаження у тару сипких матеріалів здійснюється безпосередньо самим затвором 2, який одночасно виконує роль вимірювальної та керуючої систем. Доза речовини, що відвантажується, залежить як від геометричних розмірів затвора, так від виду сплаву з якого виконаний затвор, оскільки величина max визначається конкретним типом сплаву з ефектом пам'яті форми. Як матеріал, для виготовлення затвора приймального бункера можуть використовуватись наступні сплави з ефектом пам'яті форми: CuZnAl, CoNiGa, CuAlNi. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій вагового дозування сипких матеріалів, що складається з завантажувального живильника, приймального бункера з розміщеним в днищі бункера розвантажувальним затвором, який відрізняється тим, що розвантажувальний затвор приймального бункера 1 UA 90663 U виконаний зі сплаву з ефектом пам'яті форми і в пристрій введений фотодатчик, що має електричний зв'язок з вимикачем живильника. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
