Клапан гарячого дуття

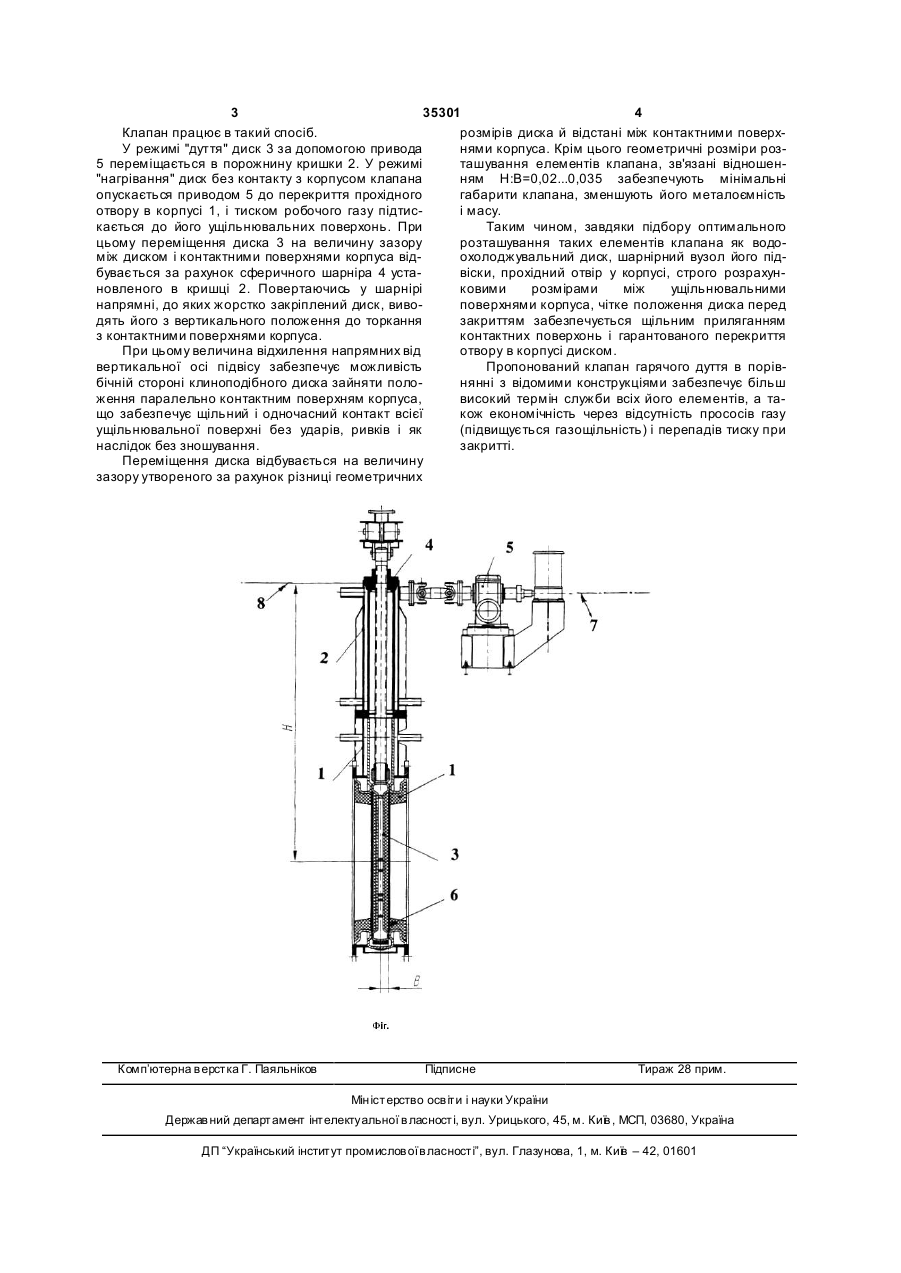

Клапан гарячого дуття, що включає корпус із прохідним отвором, обмеженим контактними поверхнями, вільно підвішений диск із напрямними, кришку зі сферичними шарнірами для підвіски напрямних диска, який відрізняється тим, що вільно підвішений диск виконаний клиноподібної форми, а відношення відстані від осі вільно підвішеного диска до контактних поверхонь корпуса до відстані від осі сферичного шарніра до осі прохідного отвору в корпусі становить Н:В=0,02...0,035. (19) (21) u200804792 (22) 14.04.2008 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) КОСОЛАП МИКОЛА ВОЛОДИ МИРОВИЧ, U A, КАЗАНКОВ ГРИГОРІЙ ЮХИМОВИЧ, U A, ХРОМУШИН БОРИС ВОЛОДИМИРОВИЧ, UA, МАЛТАБАРОВ ІЛЛЯ ВОЛОДИМИРОВИЧ, UA, ЩЕРБИНА АСЯ ОЛЕКСАНДРІВН А, U A, ДОРОЖКО ГРИГОРІЙ КОСТЯНТИНОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА", U A 3 35301 4 Клапан працює в такий спосіб. розмірів диска й відстані між контактними поверхУ режимі "дуття" диск 3 за допомогою привода нями корпуса. Крім цього геометричні розміри роз5 переміщається в порожнину кришки 2. У режимі ташування елементів клапана, зв'язані відношен"нагрівання" диск без контакту з корпусом клапана ням Н:В=0,02...0,035 забезпечують мінімальні опускається приводом 5 до перекриття прохідного габарити клапана, зменшують його металоємність отвору в корпусі 1, і тиском робочого газу підтисі масу. кається до його ущільнювальних поверхонь. При Таким чином, завдяки підбору оптимального цьому переміщення диска 3 на величину зазору розташування таких елементів клапана як водоміж диском і контактними поверхнями корпуса відохолоджувальний диск, шарнірний вузол його підбувається за рахунок сферичного шарніра 4 уставіски, прохідний отвір у корпусі, строго розрахунновленого в кришці 2. Повертаючись у шарнірі ковими розмірами між ущільнювальними напрямні, до яких жорстко закріплений диск, вивоповерхнями корпуса, чітке положення диска перед дять його з вертикального положення до торкання закриттям забезпечується щільним приляганням з контактними поверхнями корпуса. контактних поверхонь і гарантованого перекриття При цьому величина відхилення напрямних від отвору в корпусі диском. вертикальної осі підвісу забезпечує можливість Пропонований клапан гарячого дуття в порівбічній стороні клиноподібного диска зайняти полонянні з відомими конструкціями забезпечує більш ження паралельно контактним поверхням корпуса, високий термін служби всіх його елементів, а тащо забезпечує щільний і одночасний контакт всієї кож економічність через відсутність прососів газу ущільнювальної поверхні без ударів, ривків і як (підвищується газощільність) і перепадів тиску при наслідок без зношування. закритті. Переміщення диска відбувається на величину зазору утвореного за рахунок різниці геометричних Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
