Формула / Реферат

1. Пристрій дозування сипких матеріалів, що містить корпус, накопичувальний бункер, стержень із різьбою, на якому закріплена робоча камера із заслінкою для запобігання висипанню сипкого матеріалу під час видачі дози, який відрізняється тим, що робоча камера розділена перегородками на незалежні секції.

2. Пристрій дозування сипких матеріалів за п. 1, який відрізняється тим, що сумарний об'єм секцій відповідає об'єму потрібної дози.

Текст

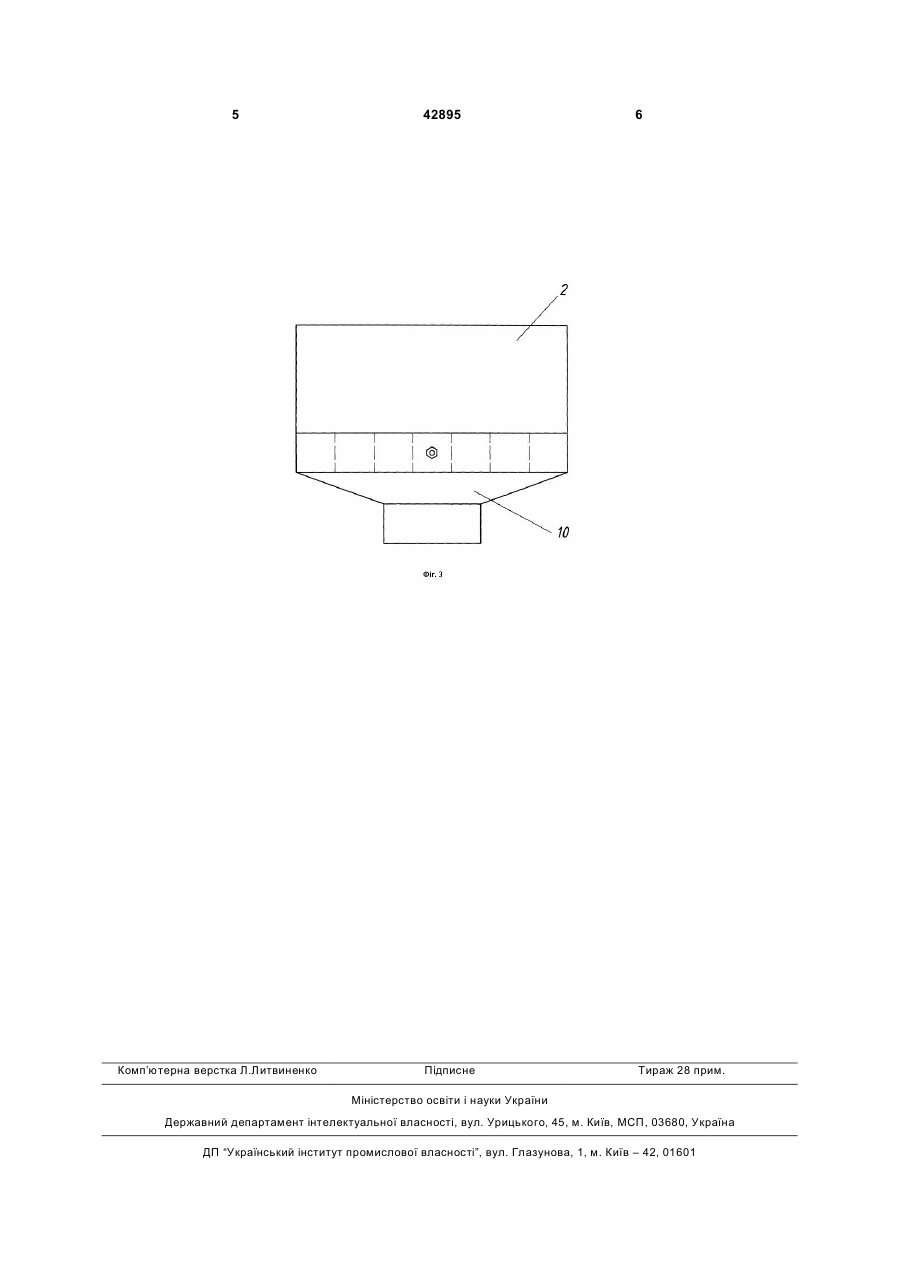

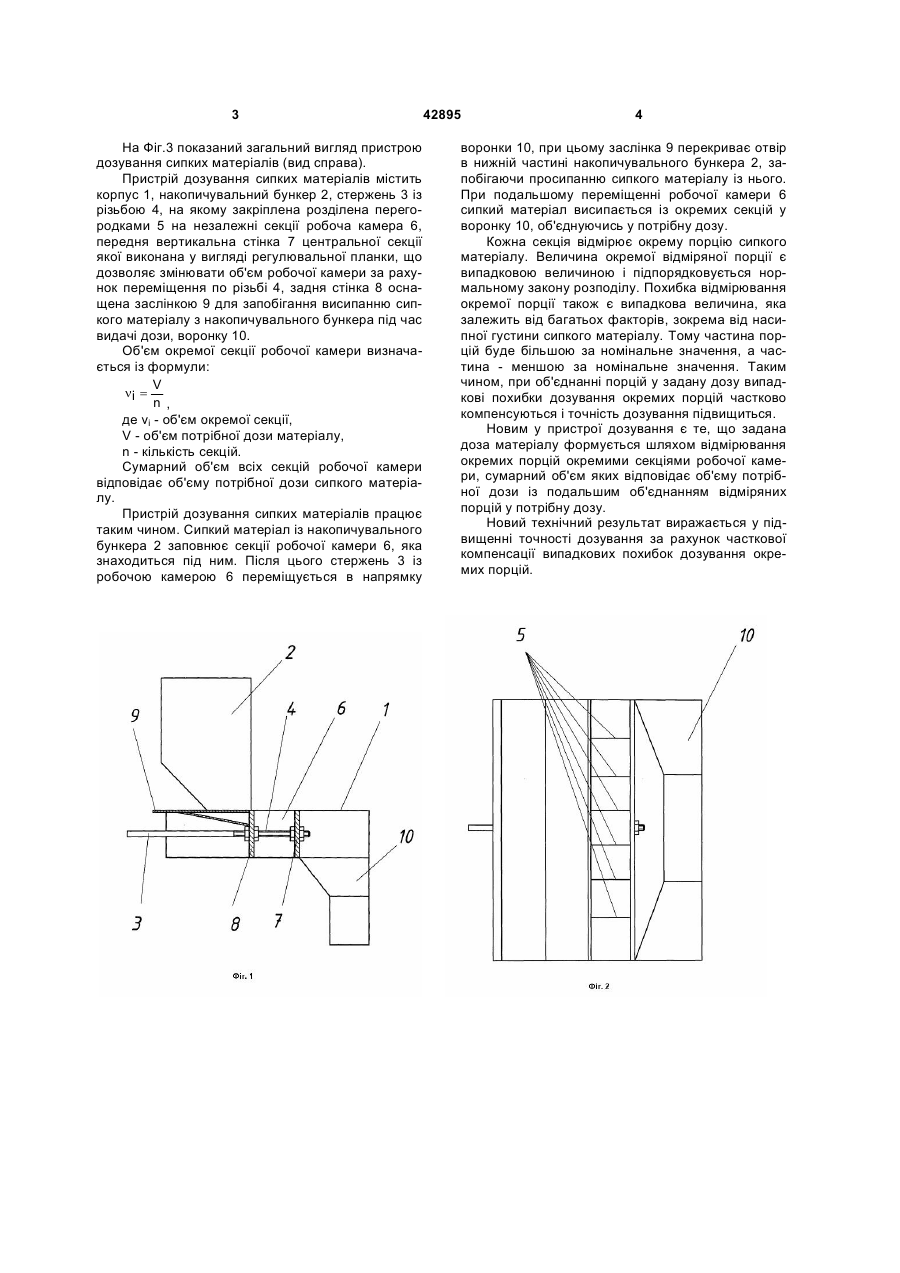

1. Пристрій дозування сипких матеріалів, що містить корпус, накопичувальний бункер, стержень 3 На Фіг.3 показаний загальний вигляд пристрою дозування сипких матеріалів (вид справа). Пристрій дозування сипких матеріалів містить корпус 1, накопичувальний бункер 2, стержень 3 із різьбою 4, на якому закріплена розділена перегородками 5 на незалежні секції робоча камера 6, передня вертикальна стінка 7 центральної секції якої виконана у вигляді регулювальної планки, що дозволяє змінювати об'єм робочої камери за рахунок переміщення по різьбі 4, задня стінка 8 оснащена заслінкою 9 для запобігання висипанню сипкого матеріалу з накопичувального бункера під час видачі дози, воронку 10. Об'єм окремої секції робочої камери визначається із формули: V ni = n , де vi - об'єм окремої секції, V - об'єм потрібної дози матеріалу, n - кількість секцій. Сумарний об'єм всіх секцій робочої камери відповідає об'єму потрібної дози сипкого матеріалу. Пристрій дозування сипких матеріалів працює таким чином. Сипкий матеріал із накопичувального бункера 2 заповнює секції робочої камери 6, яка знаходиться під ним. Після цього стержень 3 із робочою камерою 6 переміщується в напрямку 42895 4 воронки 10, при цьому заслінка 9 перекриває отвір в нижній частині накопичувального бункера 2, запобігаючи просипанню сипкого матеріалу із нього. При подальшому переміщенні робочої камери 6 сипкий матеріал висипається із окремих секцій у воронку 10, об'єднуючись у потрібну дозу. Кожна секція відмірює окрему порцію сипкого матеріалу. Величина окремої відміряної порції є випадковою величиною і підпорядковується нормальному закону розподілу. Похибка відмірювання окремої порції також є випадкова величина, яка залежить від багатьох факторів, зокрема від насипної густини сипкого матеріалу. Тому частина порцій буде більшою за номінальне значення, а частина - меншою за номінальне значення. Таким чином, при об'єднанні порцій у задану дозу випадкові похибки дозування окремих порцій частково компенсуються і точність дозування підвищиться. Новим у пристрої дозування є те, що задана доза матеріалу формується шляхом відмірювання окремих порцій окремими секціями робочої камери, сумарний об'єм яких відповідає об'єму потрібної дози із подальшим об'єднанням відміряних порцій у потрібну дозу. Новий технічний результат виражається у підвищенні точності дозування за рахунок часткової компенсації випадкових похибок дозування окремих порцій. 5 Комп’ютерна верстка Л.Литвиненко 42895 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for dozing bulk materials

Автори англійською

Bondarchuk Dmytro Volodymyrovych, Palchevskyi Bohdan Oleksiiovych

Назва патенту російською

Устройство для дозирования сыпучих материалов

Автори російською

Бондарчук Дмитрий Владимирович, Пальчевский Богдан Алексеевич

МПК / Мітки

МПК: G01G 11/00

Мітки: пристрій, дозування, сипких, матеріалів
