Пристрій для направленого буріння

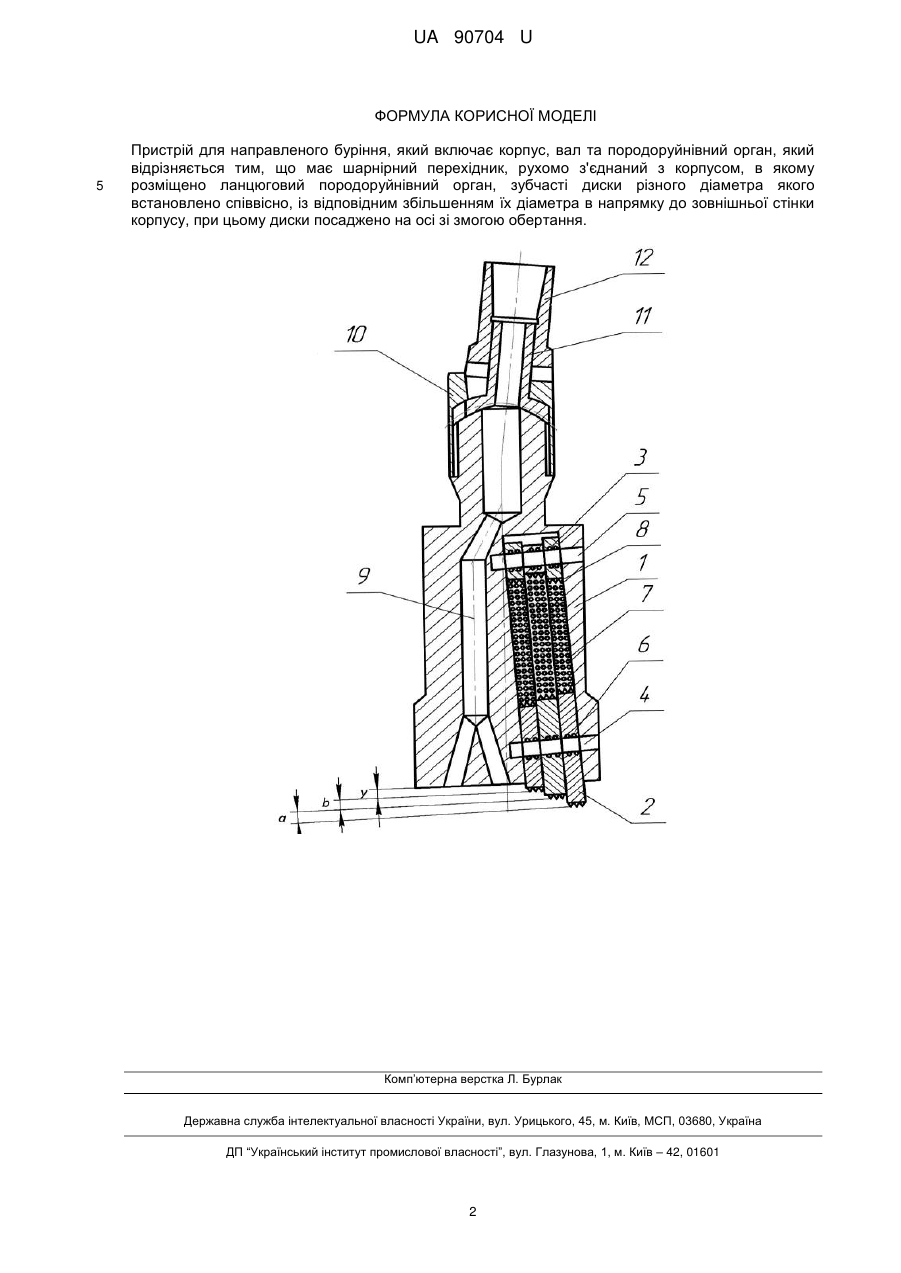

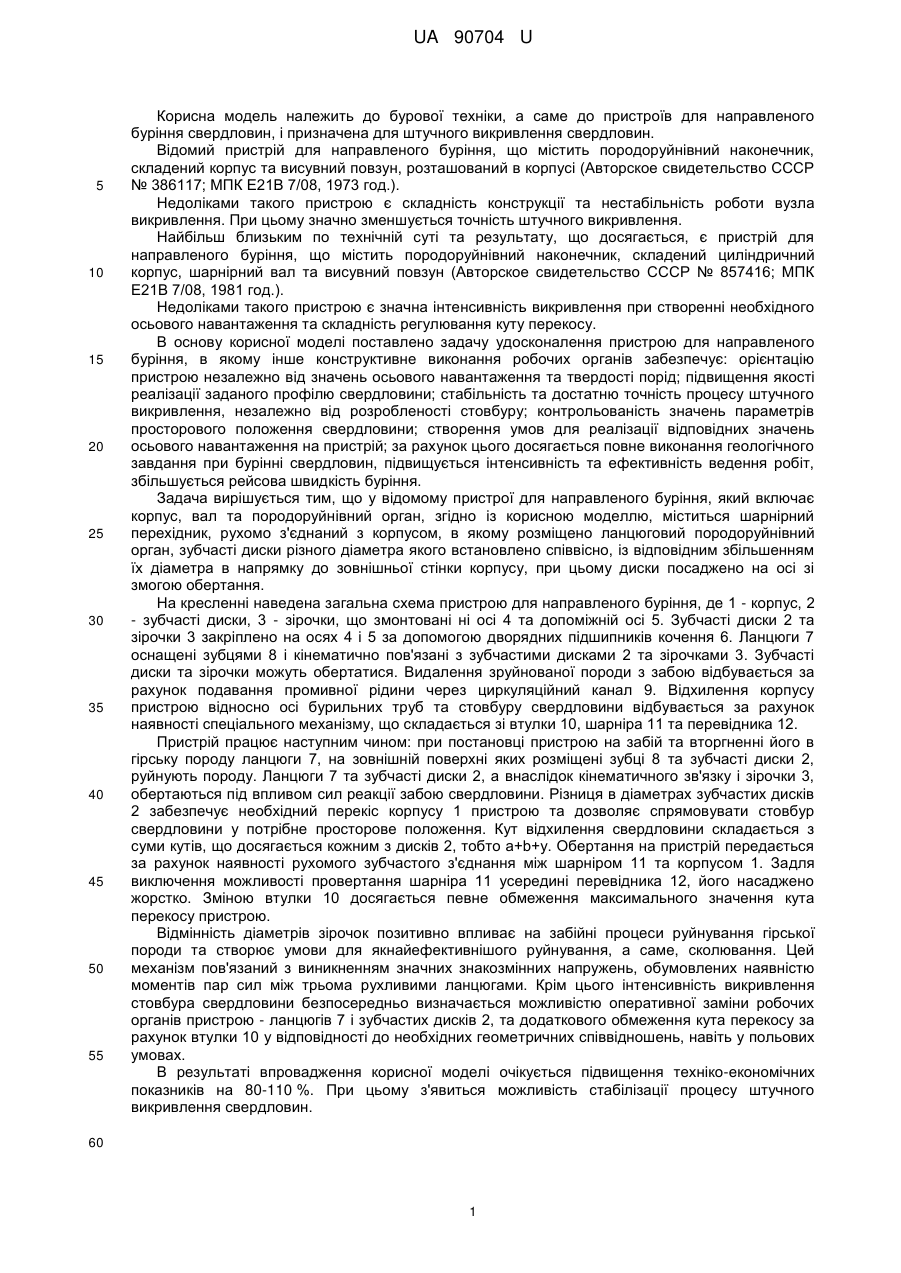

Реферат: UA 90704 U UA 90704 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до бурової техніки, а саме до пристроїв для направленого буріння свердловин, і призначена для штучного викривлення свердловин. Відомий пристрій для направленого буріння, що містить породоруйнівний наконечник, складений корпус та висувний повзун, розташований в корпусі (Авторское свидетельство СССР № 386117; МПК Е21В 7/08, 1973 год.). Недоліками такого пристрою є складність конструкції та нестабільність роботи вузла викривлення. При цьому значно зменшується точність штучного викривлення. Найбільш близьким по технічній суті та результату, що досягається, є пристрій для направленого буріння, що містить породоруйнівний наконечник, складений циліндричний корпус, шарнірний вал та висувний повзун (Авторское свидетельство СССР № 857416; МПК Е21В 7/08, 1981 год.). Недоліками такого пристрою є значна інтенсивність викривлення при створенні необхідного осьового навантаження та складність регулювання куту перекосу. В основу корисної моделі поставлено задачу удосконалення пристрою для направленого буріння, в якому інше конструктивне виконання робочих органів забезпечує: орієнтацію пристрою незалежно від значень осьового навантаження та твердості порід; підвищення якості реалізації заданого профілю свердловини; стабільність та достатню точність процесу штучного викривлення, незалежно від розробленості стовбуру; контрольованість значень параметрів просторового положення свердловини; створення умов для реалізації відповідних значень осьового навантаження на пристрій; за рахунок цього досягається повне виконання геологічного завдання при бурінні свердловин, підвищується інтенсивність та ефективність ведення робіт, збільшується рейсова швидкість буріння. Задача вирішується тим, що у відомому пристрої для направленого буріння, який включає корпус, вал та породоруйнівний орган, згідно із корисною моделлю, міститься шарнірний перехідник, рухомо з'єднаний з корпусом, в якому розміщено ланцюговий породоруйнівний орган, зубчасті диски різного діаметра якого встановлено співвісно, із відповідним збільшенням їх діаметра в напрямку до зовнішньої стінки корпусу, при цьому диски посаджено на осі зі змогою обертання. На кресленні наведена загальна схема пристрою для направленого буріння, де 1 - корпус, 2 - зубчасті диски, 3 - зірочки, що змонтовані ні осі 4 та допоміжній осі 5. Зубчасті диски 2 та зірочки 3 закріплено на осях 4 і 5 за допомогою дворядних підшипників кочення 6. Ланцюги 7 оснащені зубцями 8 і кінематично пов'язані з зубчастими дисками 2 та зірочками 3. Зубчасті диски та зірочки можуть обертатися. Видалення зруйнованої породи з забою відбувається за рахунок подавання промивної рідини через циркуляційний канал 9. Відхилення корпусу пристрою відносно осі бурильних труб та стовбуру свердловини відбувається за рахунок наявності спеціального механізму, що складається зі втулки 10, шарніра 11 та перевідника 12. Пристрій працює наступним чином: при постановці пристрою на забій та вторгненні його в гірську породу ланцюги 7, на зовнішній поверхні яких розміщені зубці 8 та зубчасті диски 2, руйнують породу. Ланцюги 7 та зубчасті диски 2, а внаслідок кінематичного зв'язку і зірочки 3, обертаються під впливом сил реакції забою свердловини. Різниця в діаметрах зубчастих дисків 2 забезпечує необхідний перекіс корпусу 1 пристрою та дозволяє спрямовувати стовбур свердловини у потрібне просторове положення. Кут відхилення свердловини складається з суми кутів, що досягається кожним з дисків 2, тобто а+b+у. Обертання на пристрій передається за рахунок наявності рухомого зубчастого з'єднання між шарніром 11 та корпусом 1. Задля виключення можливості провертання шарніра 11 усередині перевідника 12, його насаджено жорстко. Зміною втулки 10 досягається певне обмеження максимального значення кута перекосу пристрою. Відмінність діаметрів зірочок позитивно впливає на забійні процеси руйнування гірської породи та створює умови для якнайефективнішого руйнування, а саме, сколювання. Цей механізм пов'язаний з виникненням значних знакозмінних напружень, обумовлених наявністю моментів пар сил між трьома рухливими ланцюгами. Крім цього інтенсивність викривлення стовбура свердловини безпосередньо визначається можливістю оперативної заміни робочих органів пристрою - ланцюгів 7 і зубчастих дисків 2, та додаткового обмеження кута перекосу за рахунок втулки 10 у відповідності до необхідних геометричних співвідношень, навіть у польових умовах. В результаті впровадження корисної моделі очікується підвищення техніко-економічних показників на 80-110 %. При цьому з'явиться можливість стабілізації процесу штучного викривлення свердловин. 60 1 UA 90704 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для направленого буріння, який включає корпус, вал та породоруйнівний орган, який відрізняється тим, що має шарнірний перехідник, рухомо з'єднаний з корпусом, в якому розміщено ланцюговий породоруйнівний орган, зубчасті диски різного діаметра якого встановлено співвісно, із відповідним збільшенням їх діаметра в напрямку до зовнішньої стінки корпусу, при цьому диски посаджено на осі зі змогою обертання. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
