Пристрій для охолодження, переважно, газового планарного лазера

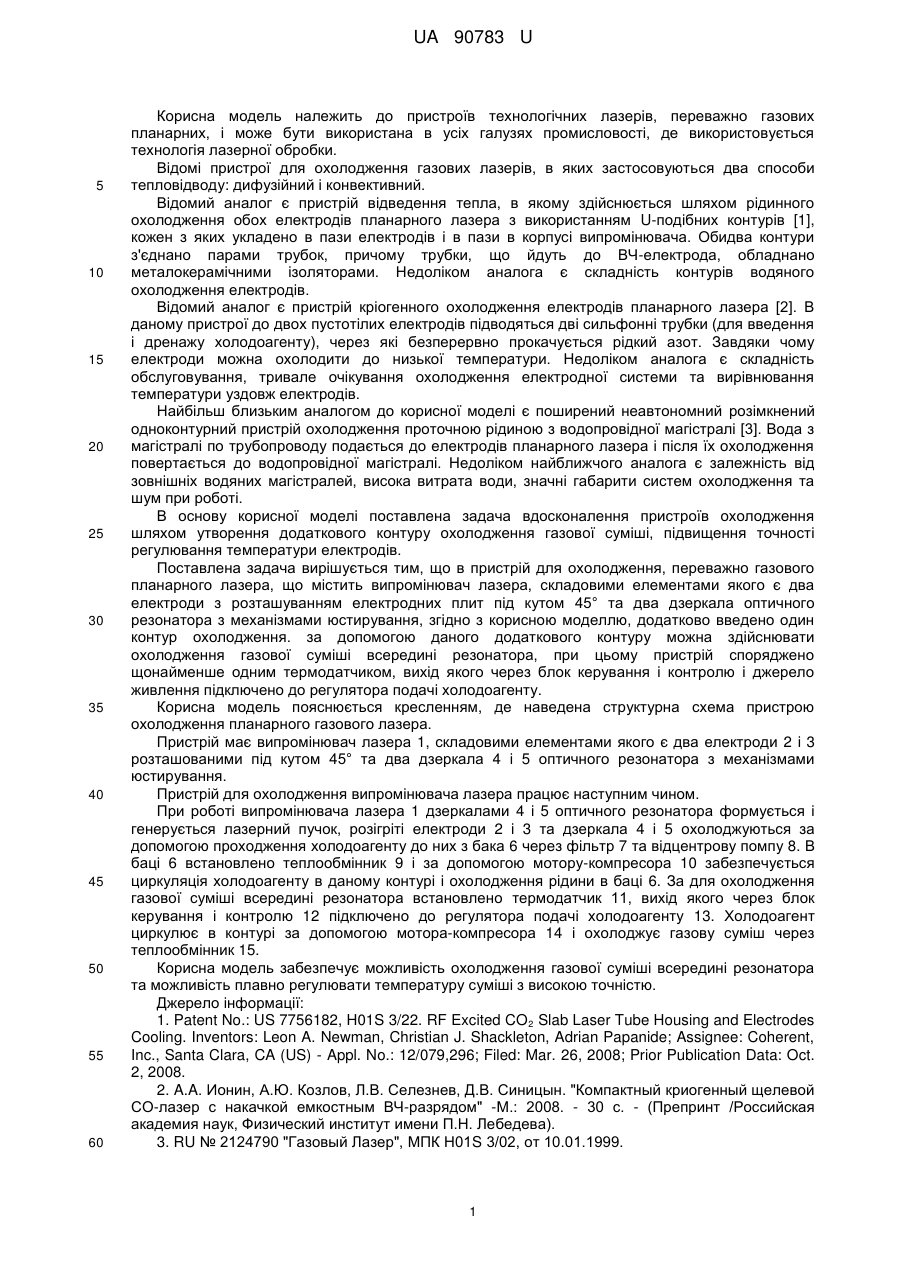

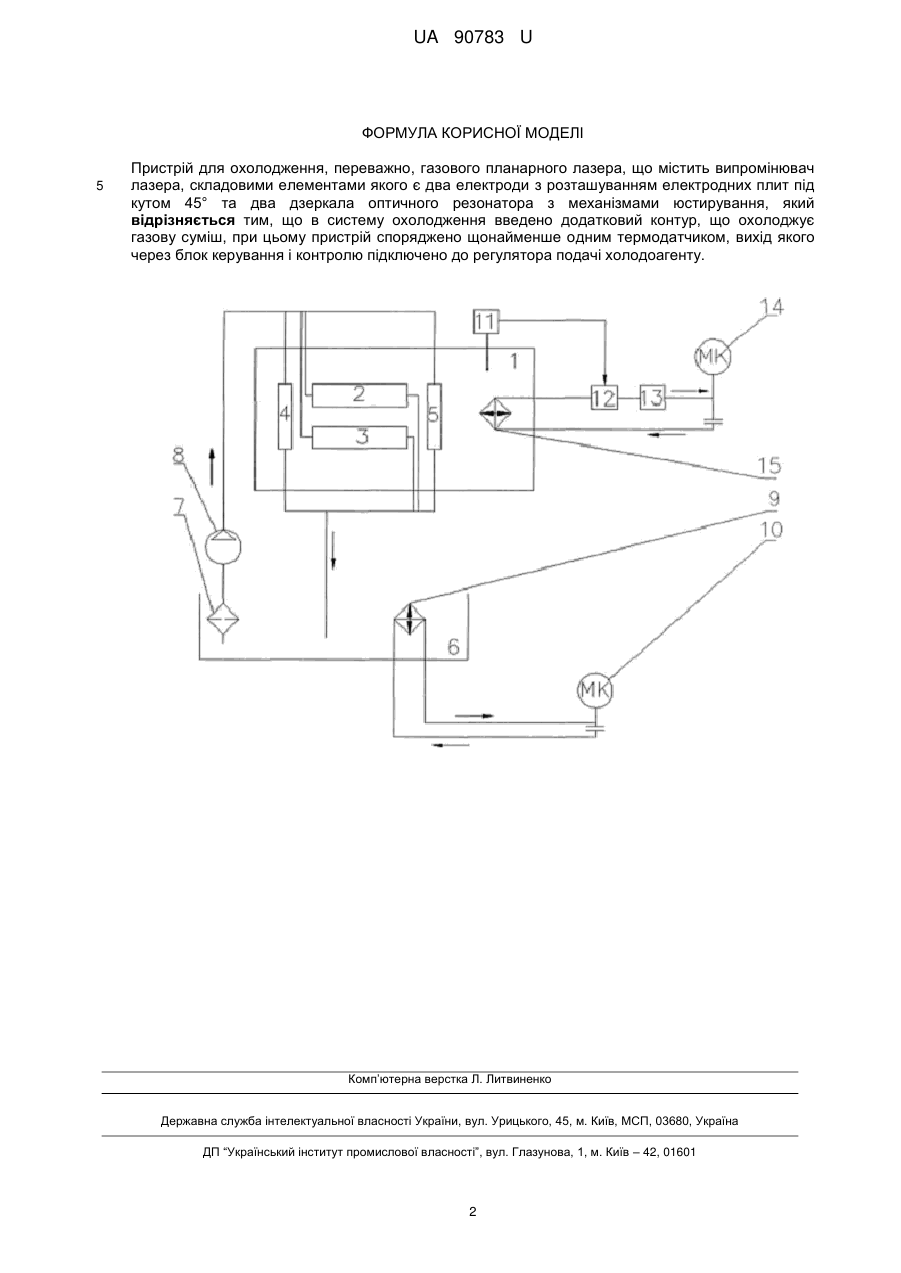

Реферат: UA 90783 U UA 90783 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв технологічних лазерів, переважно газових планарних, і може бути використана в усіх галузях промисловості, де використовується технологія лазерної обробки. Відомі пристрої для охолодження газових лазерів, в яких застосовуються два способи тепловідводу: дифузійний і конвективний. Відомий аналог є пристрій відведення тепла, в якому здійснюється шляхом рідинного охолодження обох електродів планарного лазера з використанням U-подібних контурів [1], кожен з яких укладено в пази електродів і в пази в корпусі випромінювача. Обидва контури з'єднано парами трубок, причому трубки, що йдуть до ВЧ-електрода, обладнано металокерамічними ізоляторами. Недоліком аналога є складність контурів водяного охолодження електродів. Відомий аналог є пристрій кріогенного охолодження електродів планарного лазера [2]. В даному пристрої до двох пустотілих електродів підводяться дві сильфонні трубки (для введення і дренажу холодоагенту), через які безперервно прокачується рідкий азот. Завдяки чому електроди можна охолодити до низької температури. Недоліком аналога є складність обслуговування, тривале очікування охолодження електродної системи та вирівнювання температури уздовж електродів. Найбільш близьким аналогом до корисної моделі є поширений неавтономний розімкнений одноконтурний пристрій охолодження проточною рідиною з водопровідної магістралі [3]. Вода з магістралі по трубопроводу подається до електродів планарного лазера і після їх охолодження повертається до водопровідної магістралі. Недоліком найближчого аналога є залежність від зовнішніх водяних магістралей, висока витрата води, значні габарити систем охолодження та шум при роботі. В основу корисної моделі поставлена задача вдосконалення пристроїв охолодження шляхом утворення додаткового контуру охолодження газової суміші, підвищення точності регулювання температури електродів. Поставлена задача вирішується тим, що в пристрій для охолодження, переважно газового планарного лазера, що містить випромінювач лазера, складовими елементами якого є два електроди з розташуванням електродних плит під кутом 45° та два дзеркала оптичного резонатора з механізмами юстирування, згідно з корисною моделлю, додатково введено один контур охолодження. за допомогою даного додаткового контуру можна здійснювати охолодження газової суміші всередині резонатора, при цьому пристрій споряджено щонайменше одним термодатчиком, вихід якого через блок керування і контролю і джерело живлення підключено до регулятора подачі холодоагенту. Корисна модель пояснюється кресленням, де наведена структурна схема пристрою охолодження планарного газового лазера. Пристрій має випромінювач лазера 1, складовими елементами якого є два електроди 2 і 3 розташованими під кутом 45° та два дзеркала 4 і 5 оптичного резонатора з механізмами юстирування. Пристрій для охолодження випромінювача лазера працює наступним чином. При роботі випромінювача лазера 1 дзеркалами 4 і 5 оптичного резонатора формується і генерується лазерний пучок, розігріті електроди 2 і 3 та дзеркала 4 і 5 охолоджуються за допомогою проходження холодоагенту до них з бака 6 через фільтр 7 та відцентрову помпу 8. В баці 6 встановлено теплообмінник 9 і за допомогою мотору-компресора 10 забезпечується циркуляція холодоагенту в даному контурі і охолодження рідини в баці 6. За для охолодження газової суміші всередині резонатора встановлено термодатчик 11, вихід якого через блок керування і контролю 12 підключено до регулятора подачі холодоагенту 13. Холодоагент циркулює в контурі за допомогою мотора-компресора 14 і охолоджує газову суміш через теплообмінник 15. Корисна модель забезпечує можливість охолодження газової суміші всередині резонатора та можливість плавно регулювати температуру суміші з високою точністю. Джерело інформації: 1. Patent No.: US 7756182, H01S 3/22. RF Excited CO 2 Slab Laser Tube Housing and Electrodes Cooling. Inventors: Leon A. Newman, Christian J. Shackleton, Adrian Papanide; Assignee: Coherent, Inc., Santa Clara, CA (US) - Appl. No.: 12/079,296; Filed: Mar. 26, 2008; Prior Publication Data: Oct. 2, 2008. 2. A.A. Ионин, А.Ю. Козлов, Л.В. Селезнев, Д.В. Синицын. "Компактный криогенный щелевой СО-лазер с накачкой емкостным ВЧ-разрядом" -М.: 2008. - 30 с. - (Препринт /Российская академия наук, Физический институт имени П.Н. Лебедева). 3. RU № 2124790 "Газовый Лазер", МПК Н01S 3/02, от 10.01.1999. 1 UA 90783 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для охолодження, переважно, газового планарного лазера, що містить випромінювач лазера, складовими елементами якого є два електроди з розташуванням електродних плит під кутом 45° та два дзеркала оптичного резонатора з механізмами юстирування, який відрізняється тим, що в систему охолодження введено додатковий контур, що охолоджує газову суміш, при цьому пристрій споряджено щонайменше одним термодатчиком, вихід якого через блок керування і контролю підключено до регулятора подачі холодоагенту. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
