Глушник шуму газового струменя

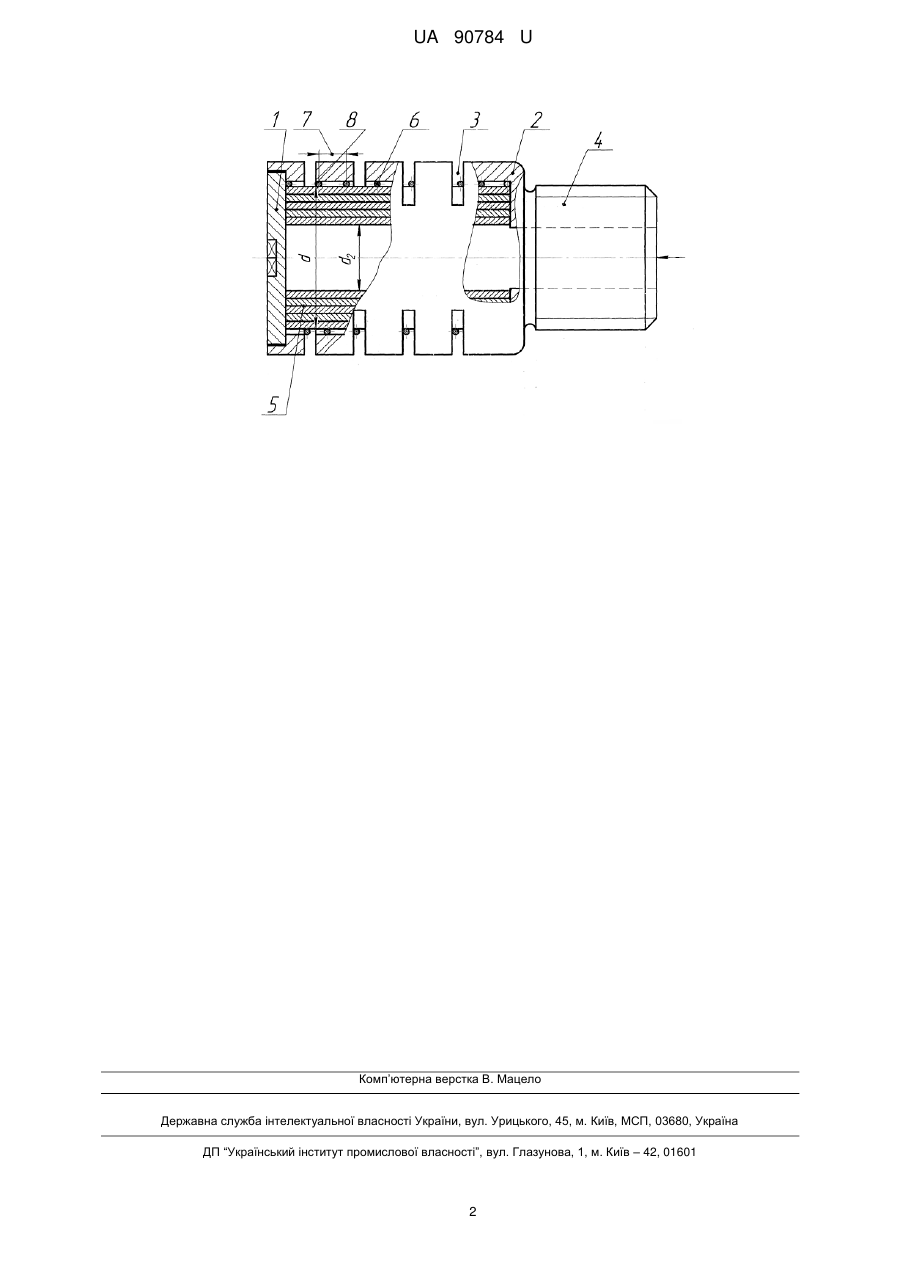

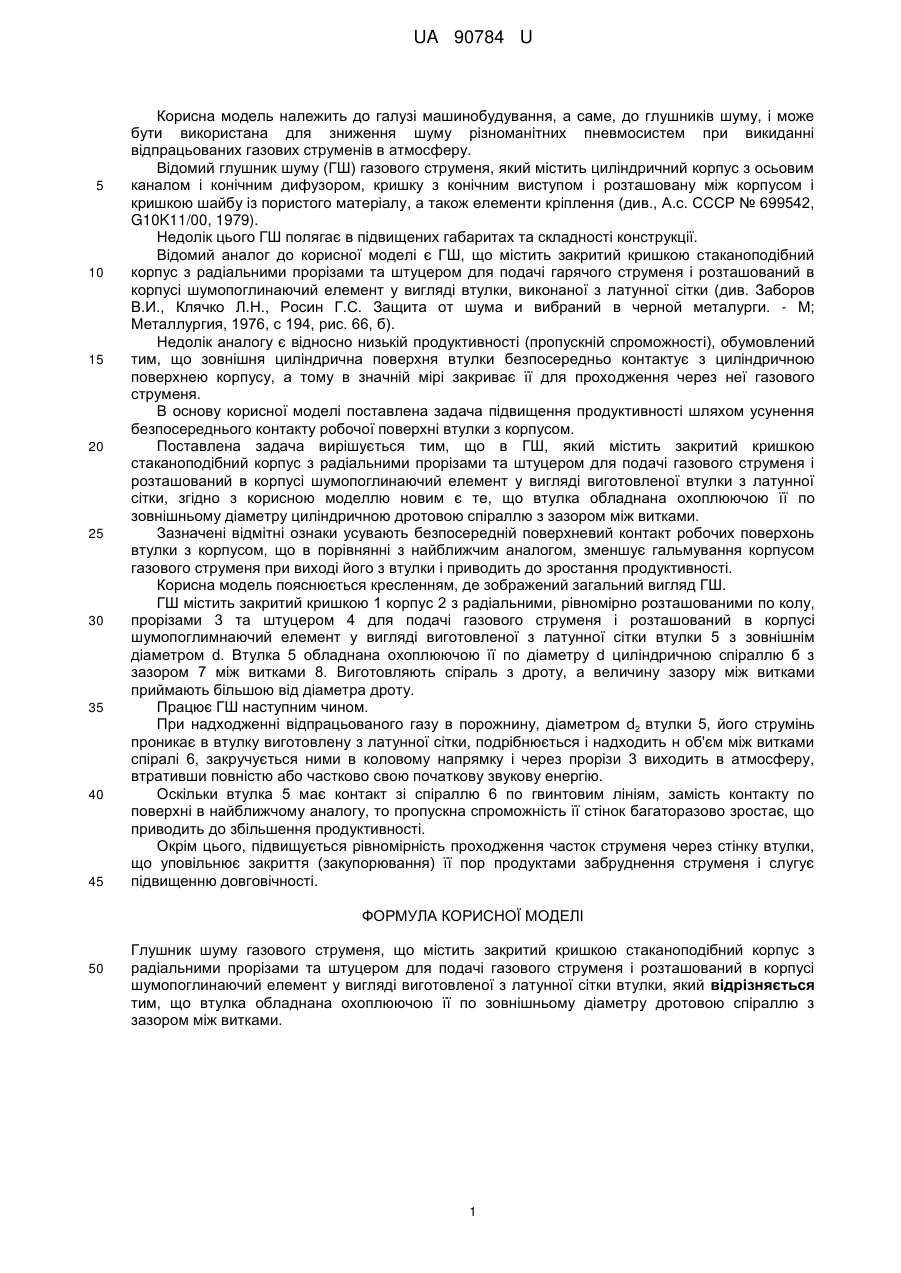

Реферат: UA 90784 U UA 90784 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, а саме, до глушників шуму, і може бути використана для зниження шуму різноманітних пневмосистем при викиданні відпрацьованих газових струменів в атмосферу. Відомий глушник шуму (ГШ) газового струменя, який містить циліндричний корпус з осьовим каналом і конічним дифузором, кришку з конічним виступом і розташовану між корпусом і кришкою шайбу із пористого матеріалу, а також елементи кріплення (див., А.с. СССР № 699542, G10K11/00, 1979). Недолік цього ГШ полягає в підвищених габаритах та складності конструкції. Відомий аналог до корисної моделі є ГШ, що містить закритий кришкою стаканоподібний корпус з радіальними прорізами та штуцером для подачі гарячого струменя і розташований в корпусі шумопоглинаючий елемент у вигляді втулки, виконаної з латунної сітки (див. Заборов В.И., Клячко Л.Н., Росин Г.С. Защита от шума и вибраний в черной металурги. - М; Металлургия, 1976, с 194, рис. 66, б). Недолік аналогу є відносно низькій продуктивності (пропускній спроможності), обумовлений тим, що зовнішня циліндрична поверхня втулки безпосередньо контактує з циліндричною поверхнею корпусу, а тому в значній мірі закриває її для проходження через неї газового струменя. В основу корисної моделі поставлена задача підвищення продуктивності шляхом усунення безпосереднього контакту робочої поверхні втулки з корпусом. Поставлена задача вирішується тим, що в ГШ, який містить закритий кришкою стаканоподібний корпус з радіальними прорізами та штуцером для подачі газового струменя і розташований в корпусі шумопоглинаючий елемент у вигляді виготовленої втулки з латунної сітки, згідно з корисною моделлю новим є те, що втулка обладнана охоплюючою її по зовнішньому діаметру циліндричною дротовою спіраллю з зазором між витками. Зазначені відмітні ознаки усувають безпосередній поверхневий контакт робочих поверхонь втулки з корпусом, що в порівнянні з найближчим аналогом, зменшує гальмування корпусом газового струменя при виході його з втулки і приводить до зростання продуктивності. Корисна модель пояснюється кресленням, де зображений загальний вигляд ГШ. ГШ містить закритий кришкою 1 корпус 2 з радіальними, рівномірно розташованими по колу, прорізами 3 та штуцером 4 для подачі газового струменя і розташований в корпусі шумопоглимнаючий елемент у вигляді виготовленої з латунної сітки втулки 5 з зовнішнім діаметром d. Втулка 5 обладнана охоплюючою її по діаметру d циліндричною спіраллю б з зазором 7 між витками 8. Виготовляють спіраль з дроту, а величину зазору між витками приймають більшою від діаметра дроту. Працює ГШ наступним чином. При надходженні відпрацьованого газу в порожнину, діаметром d2 втулки 5, його струмінь проникає в втулку виготовлену з латунної сітки, подрібнюється і надходить н об'єм між витками спіралі 6, закручується ними в коловому напрямку і через прорізи 3 виходить в атмосферу, втративши повністю або частково свою початкову звукову енергію. Оскільки втулка 5 має контакт зі спіраллю 6 по гвинтовим лініям, замість контакту по поверхні в найближчому аналогу, то пропускна спроможність її стінок багаторазово зростає, що приводить до збільшення продуктивності. Окрім цього, підвищується рівномірність проходження часток струменя через стінку втулки, що уповільнює закриття (закупорювання) її пор продуктами забруднення струменя і слугує підвищенню довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Глушник шуму газового струменя, що містить закритий кришкою стаканоподібний корпус з радіальними прорізами та штуцером для подачі газового струменя і розташований в корпусі шумопоглинаючий елемент у вигляді виготовленої з латунної сітки втулки, який відрізняється тим, що втулка обладнана охоплюючою її по зовнішньому діаметру дротовою спіраллю з зазором між витками. 1 UA 90784 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
