Пристрій для додаткової фіксації бранш аортальної клеми

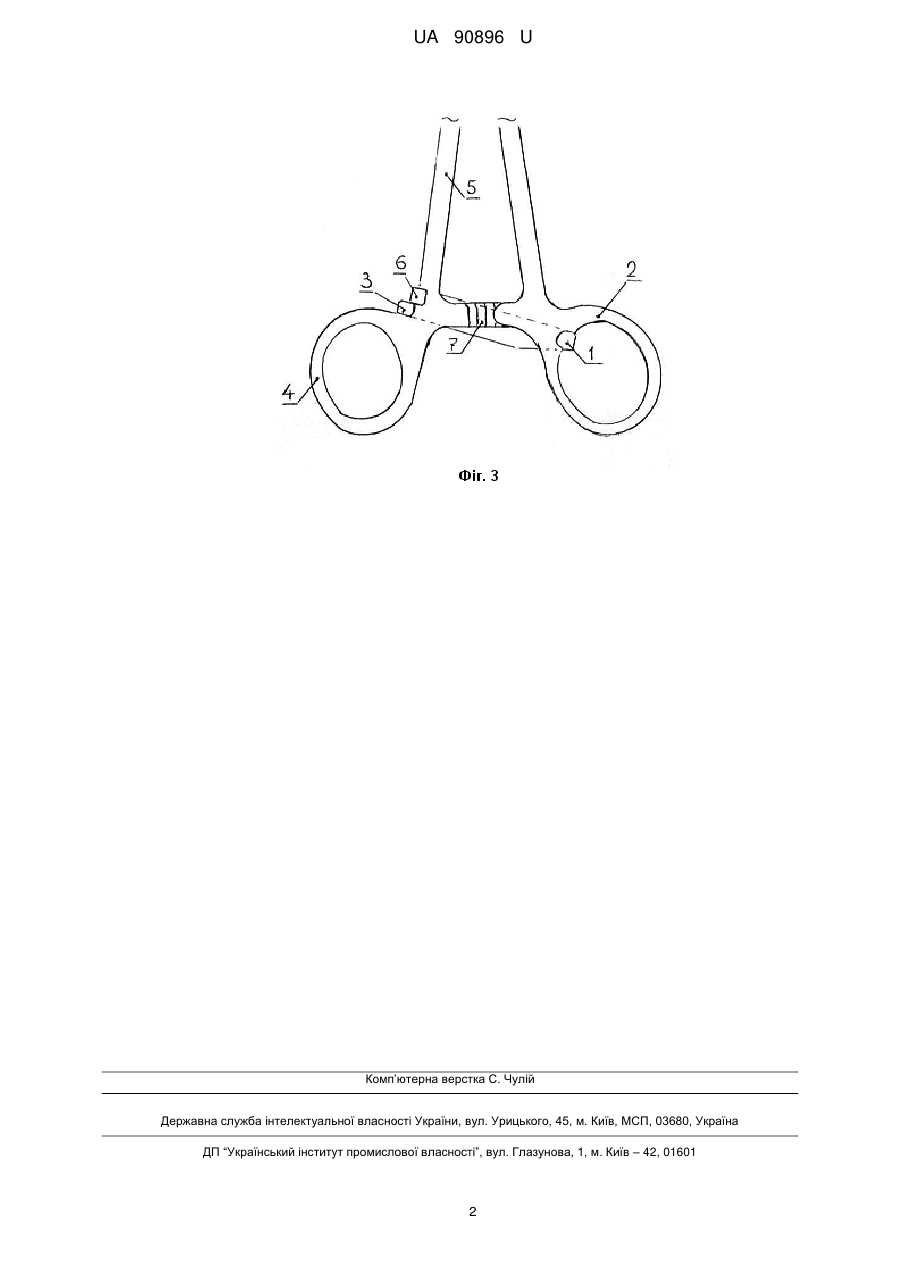

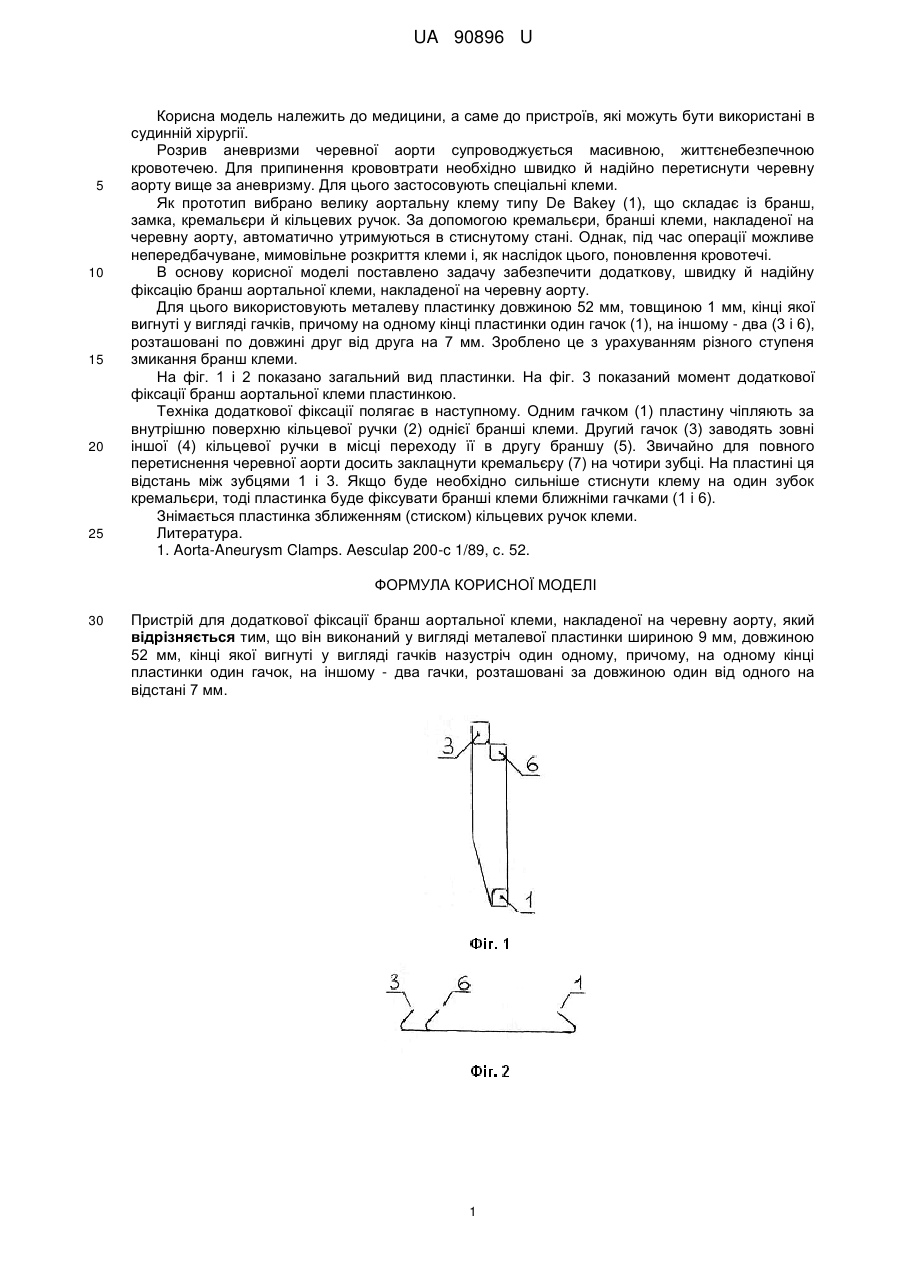

Реферат: Пристрій для додаткової фіксації бранш аортальної клеми, накладеної на черевну аорту, виконаний у вигляді металевої пластинки шириною 9 мм, довжиною 52 мм, кінці якої вигнуті у вигляді гачків назустріч один одному. На одному кінці пластинки один гачок, на іншому - два гачки, розташовані за довжиною один від одного на відстані 7 мм. UA 90896 U (54) ПРИСТРІЙ ДЛЯ ДОДАТКОВОЇ ФІКСАЦІЇ БРАНШ АОРТАЛЬНОЇ КЛЕМИ UA 90896 U UA 90896 U 5 10 15 20 25 Корисна модель належить до медицини, а саме до пристроїв, які можуть бути використані в судинній хірургії. Розрив аневризми черевної аорти супроводжується масивною, життєнебезпечною кровотечею. Для припинення крововтрати необхідно швидко й надійно перетиснути черевну аорту вище за аневризму. Для цього застосовують спеціальні клеми. Як прототип вибрано велику аортальну клему типу De Bakey (1), що складає із бранш, замка, кремальєри й кільцевих ручок. За допомогою кремальєри, бранші клеми, накладеної на черевну аорту, автоматично утримуються в стиснутому стані. Однак, під час операції можливе непередбачуване, мимовільне розкриття клеми і, як наслідок цього, поновлення кровотечі. В основу корисної моделі поставлено задачу забезпечити додаткову, швидку й надійну фіксацію бранш аортальної клеми, накладеної на черевну аорту. Для цього використовують металеву пластинку довжиною 52 мм, товщиною 1 мм, кінці якої вигнуті у вигляді гачків, причому на одному кінці пластинки один гачок (1), на іншому - два (3 і 6), розташовані по довжині друг від друга на 7 мм. Зроблено це з урахуванням різного ступеня змикання бранш клеми. На фіг. 1 і 2 показано загальний вид пластинки. На фіг. 3 показаний момент додаткової фіксації бранш аортальної клеми пластинкою. Техніка додаткової фіксації полягає в наступному. Одним гачком (1) пластину чіпляють за внутрішню поверхню кільцевої ручки (2) однієї бранші клеми. Другий гачок (3) заводять зовні іншої (4) кільцевої ручки в місці переходу її в другу браншу (5). Звичайно для повного перетиснення черевної аорти досить заклацнути кремальєру (7) на чотири зубці. На пластині ця відстань між зубцями 1 і 3. Якщо буде необхідно сильніше стиснути клему на один зубок кремальєри, тоді пластинка буде фіксувати бранші клеми ближніми гачками (1 і 6). Знімається пластинка зближенням (стиском) кільцевих ручок клеми. Литература. 1. Aorta-Aneurysm Clamps. Aesculap 200-c 1/89, c. 52. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для додаткової фіксації бранш аортальної клеми, накладеної на черевну аорту, який відрізняється тим, що він виконаний у вигляді металевої пластинки шириною 9 мм, довжиною 52 мм, кінці якої вигнуті у вигляді гачків назустріч один одному, причому, на одному кінці пластинки один гачок, на іншому - два гачки, розташовані за довжиною один від одного на відстані 7 мм. 1 UA 90896 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
