Шпурова вставка для направленого розколу монолітних об’єктів невибуховими розширюючими сумішами

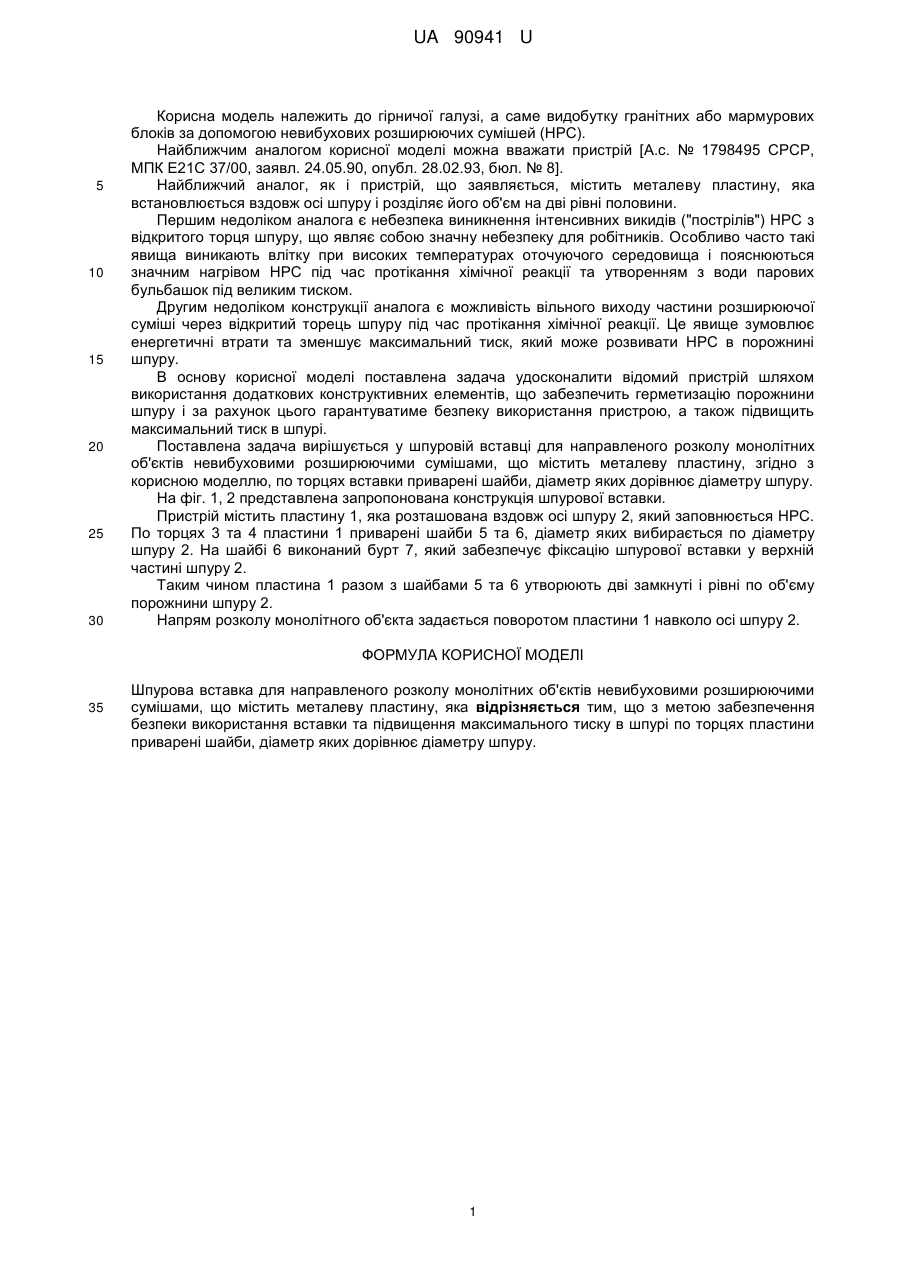

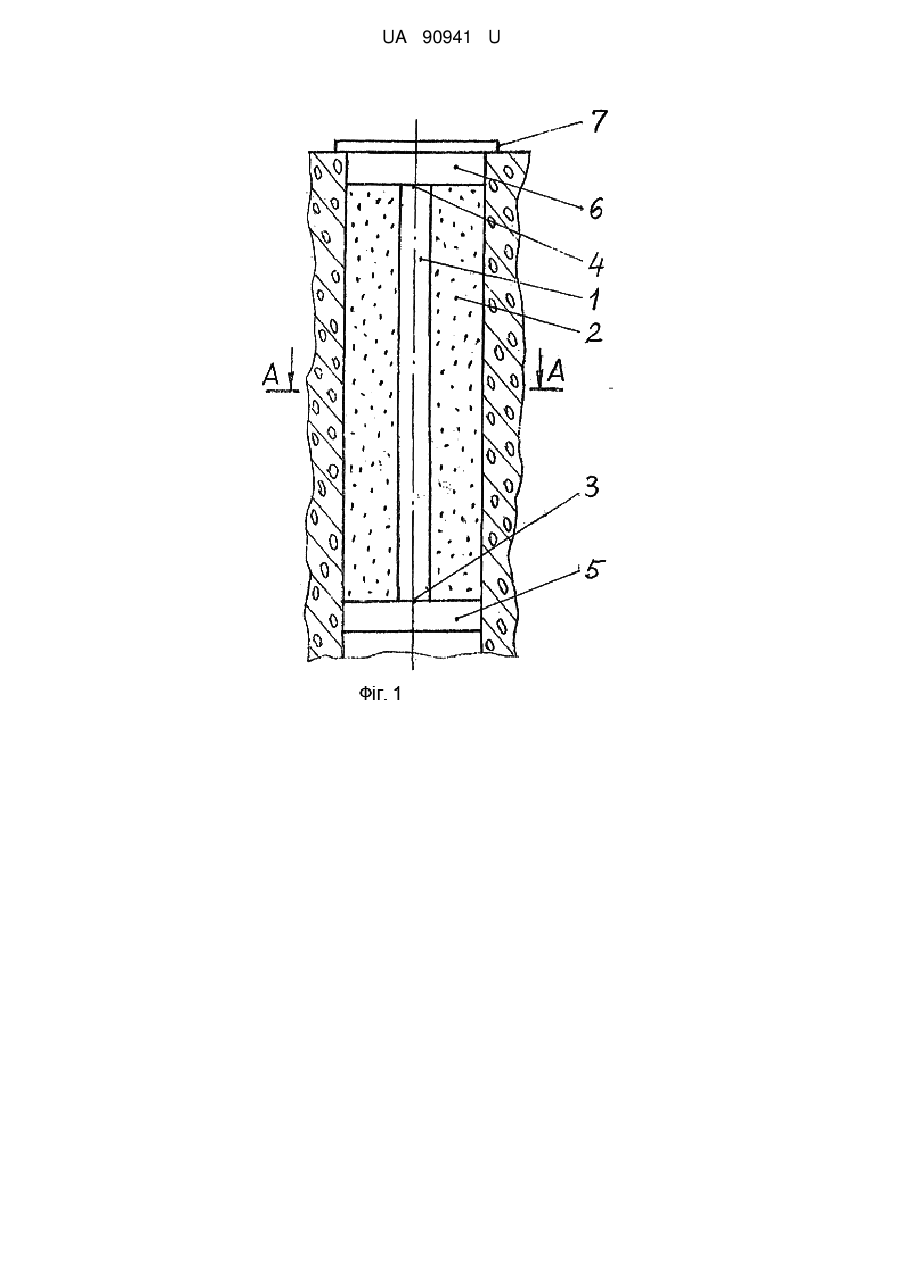

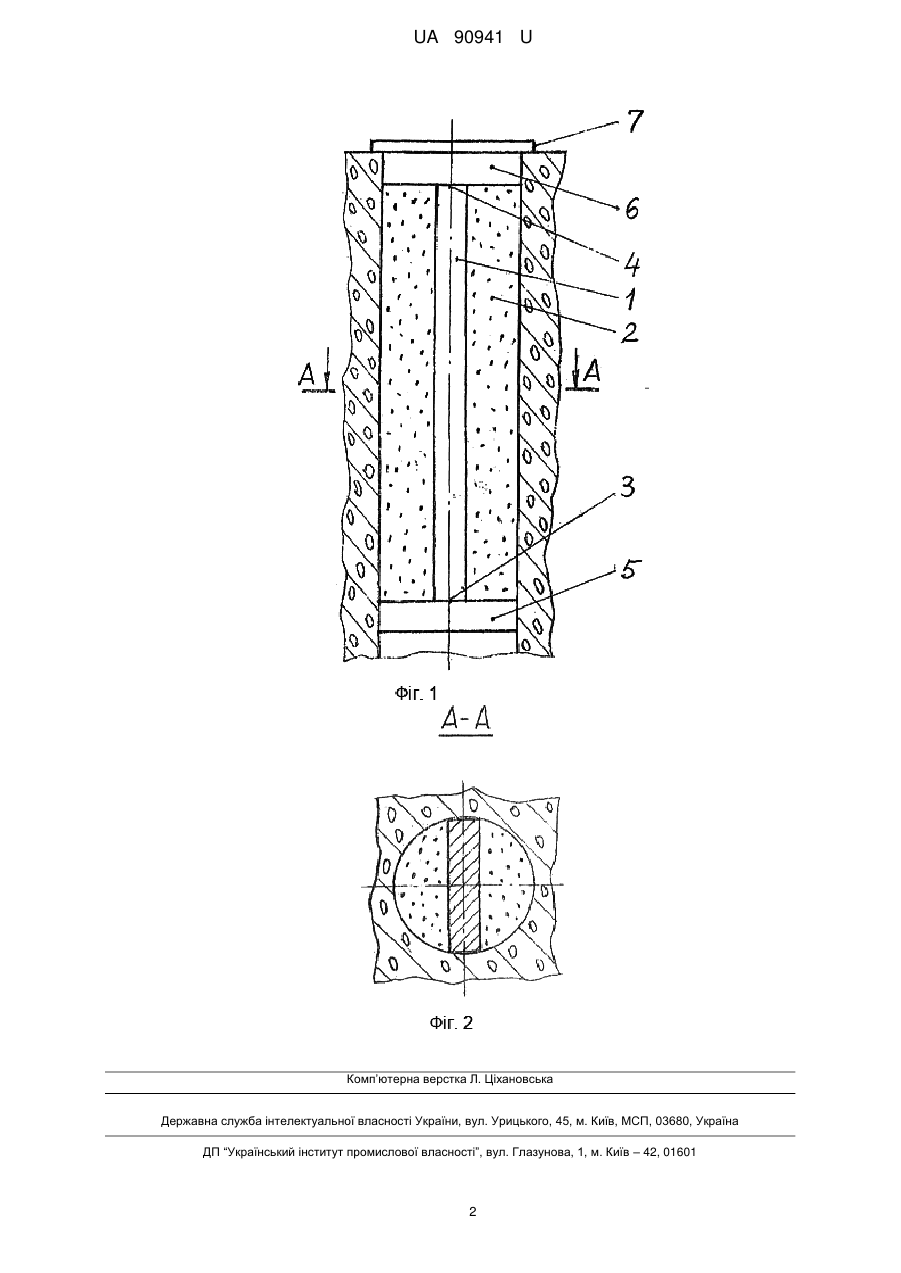

Реферат: Шпурова вставка для направленого розколу монолітних об'єктів невибуховими розширюючими сумішами містить металеву пластину, по торцях якої приварені шайби, діаметр яких дорівнює діаметру шпуру. UA 90941 U (12) UA 90941 U UA 90941 U 5 10 15 20 25 30 Корисна модель належить до гірничої галузі, а саме видобутку гранітних або мармурових блоків за допомогою невибухових розширюючих сумішей (НРС). Найближчим аналогом корисної моделі можна вважати пристрій [А.с. № 1798495 СРСР, МПК Е21С 37/00, заявл. 24.05.90, опубл. 28.02.93, бюл. № 8]. Найближчий аналог, як і пристрій, що заявляється, містить металеву пластину, яка встановлюється вздовж осі шпуру і розділяє його об'єм на дві рівні половини. Першим недоліком аналога є небезпека виникнення інтенсивних викидів ("пострілів") НРС з відкритого торця шпуру, що являє собою значну небезпеку для робітників. Особливо часто такі явища виникають влітку при високих температурах оточуючого середовища і пояснюються значним нагрівом НРС під час протікання хімічної реакції та утворенням з води парових бульбашок під великим тиском. Другим недоліком конструкції аналога є можливість вільного виходу частини розширюючої суміші через відкритий торець шпуру під час протікання хімічної реакції. Це явище зумовлює енергетичні втрати та зменшує максимальний тиск, який може розвивати НРС в порожнині шпуру. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом використання додаткових конструктивних елементів, що забезпечить герметизацію порожнини шпуру і за рахунок цього гарантуватиме безпеку використання пристрою, а також підвищить максимальний тиск в шпурі. Поставлена задача вирішується у шпуровій вставці для направленого розколу монолітних об'єктів невибуховими розширюючими сумішами, що містить металеву пластину, згідно з корисною моделлю, по торцях вставки приварені шайби, діаметр яких дорівнює діаметру шпуру. На фіг. 1, 2 представлена запропонована конструкція шпурової вставки. Пристрій містить пластину 1, яка розташована вздовж осі шпуру 2, який заповнюється НРС. По торцях 3 та 4 пластини 1 приварені шайби 5 та 6, діаметр яких вибирається по діаметру шпуру 2. На шайбі 6 виконаний бурт 7, який забезпечує фіксацію шпурової вставки у верхній частині шпуру 2. Таким чином пластина 1 разом з шайбами 5 та 6 утворюють дві замкнуті і рівні по об'єму порожнини шпуру 2. Напрям розколу монолітного об'єкта задається поворотом пластини 1 навколо осі шпуру 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Шпурова вставка для направленого розколу монолітних об'єктів невибуховими розширюючими сумішами, що містить металеву пластину, яка відрізняється тим, що з метою забезпечення безпеки використання вставки та підвищення максимального тиску в шпурі по торцях пластини приварені шайби, діаметр яких дорівнює діаметру шпуру. 1 UA 90941 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
