Пристрій для розколу монолітних блоків

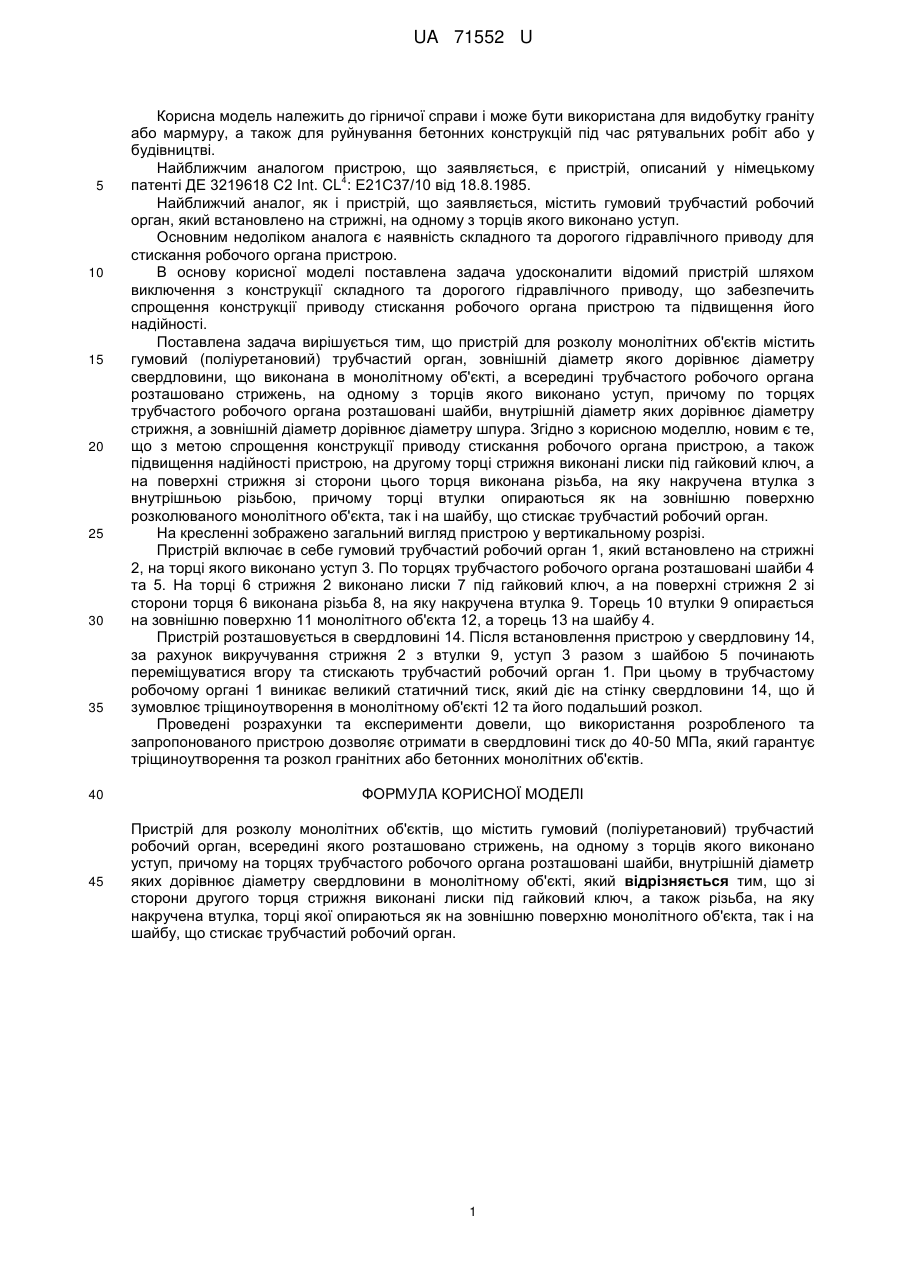

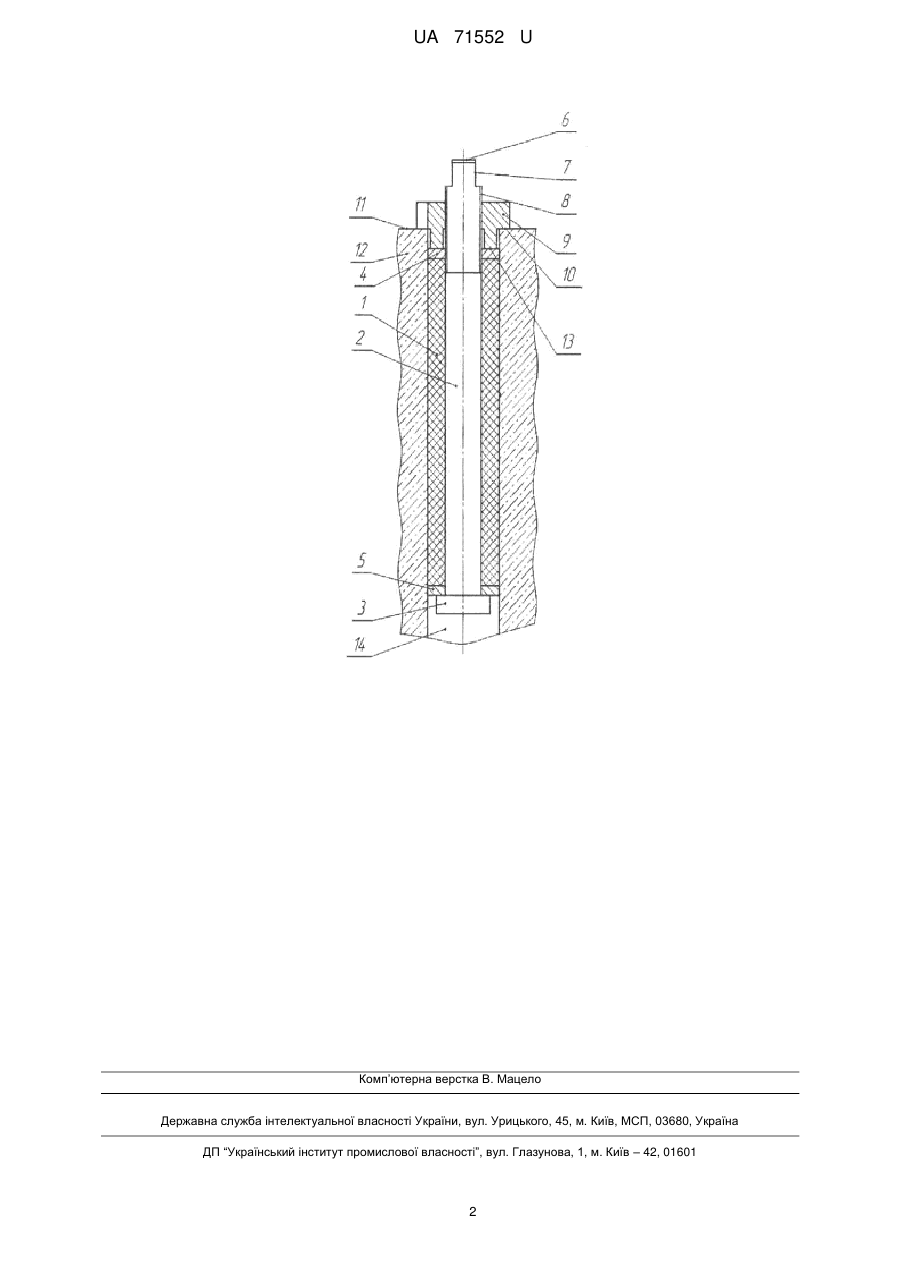

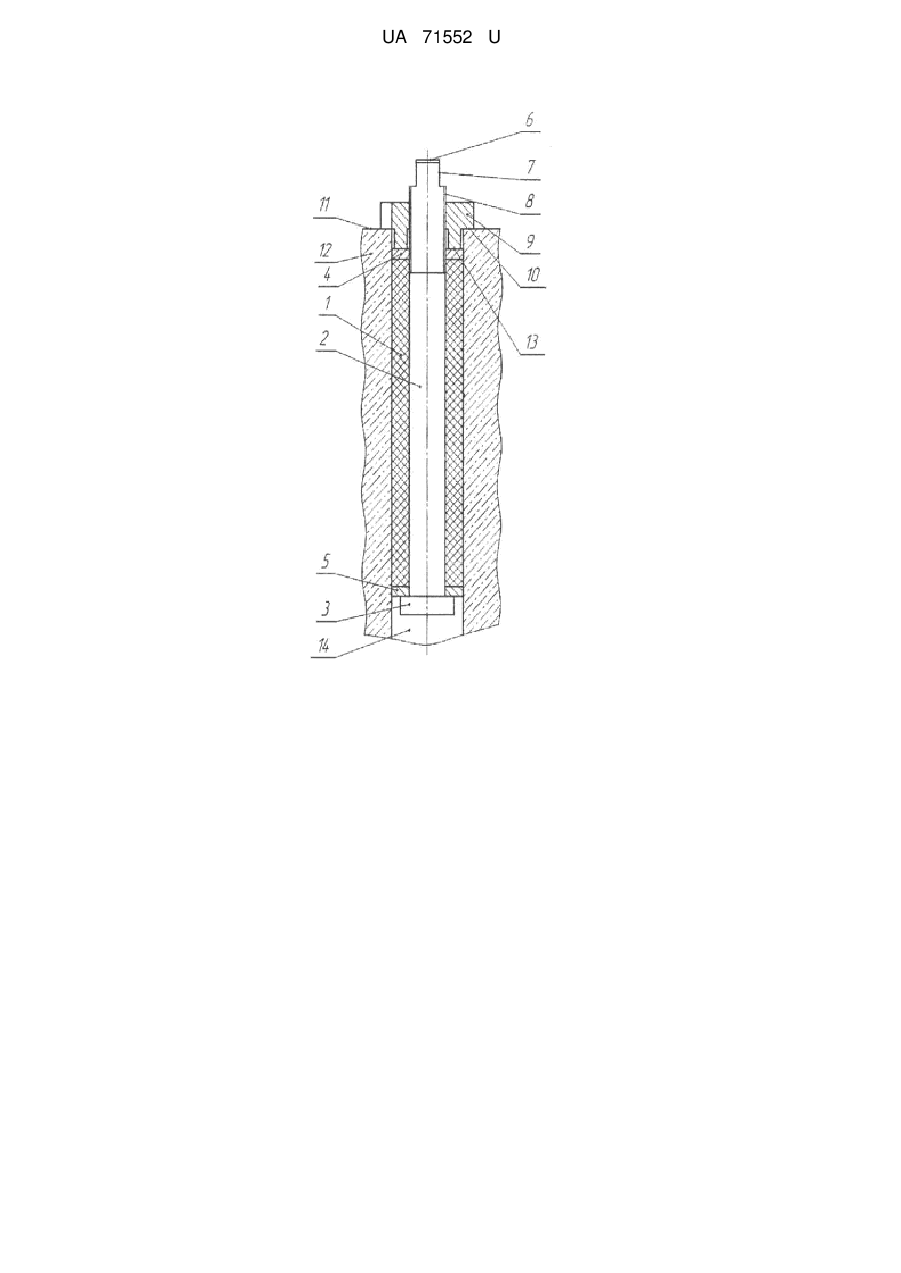

Реферат: Пристрій для розколу монолітних об'єктів містить гумовий (поліуретановий) трубчастий робочий орган, всередині якого розташовано стрижень, на одному з торців якого виконано уступ, причому на торцях трубчастого робочого органа розташовані шайби, внутрішній діаметр яких дорівнює діаметру свердловини в монолітному об'єкті. Зі сторони другого торця стрижня виконані лиски під гайковий ключ, а також різьба, на яку накручена втулка, торці якої опираються як на зовнішню поверхню монолітного об'єкта, так і на шайбу, що стискає трубчастий робочий орган. UA 71552 U (12) UA 71552 U UA 71552 U 5 10 15 20 25 30 35 Корисна модель належить до гірничої справи і може бути використана для видобутку граніту або мармуру, а також для руйнування бетонних конструкцій під час рятувальних робіт або у будівництві. Найближчим аналогом пристрою, що заявляється, є пристрій, описаний у німецькому 4 патенті ДЕ 3219618 С2 Int. CL : Е21С37/10 від 18.8.1985. Найближчий аналог, як і пристрій, що заявляється, містить гумовий трубчастий робочий орган, який встановлено на стрижні, на одному з торців якого виконано уступ. Основним недоліком аналога є наявність складного та дорогого гідравлічного приводу для стискання робочого органа пристрою. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом виключення з конструкції складного та дорогого гідравлічного приводу, що забезпечить спрощення конструкції приводу стискання робочого органа пристрою та підвищення його надійності. Поставлена задача вирішується тим, що пристрій для розколу монолітних об'єктів містить гумовий (поліуретановий) трубчастий орган, зовнішній діаметр якого дорівнює діаметру свердловини, що виконана в монолітному об'єкті, а всередині трубчастого робочого органа розташовано стрижень, на одному з торців якого виконано уступ, причому по торцях трубчастого робочого органа розташовані шайби, внутрішній діаметр яких дорівнює діаметру стрижня, а зовнішній діаметр дорівнює діаметру шпура. Згідно з корисною моделлю, новим є те, що з метою спрощення конструкції приводу стискання робочого органа пристрою, а також підвищення надійності пристрою, на другому торці стрижня виконані лиски під гайковий ключ, а на поверхні стрижня зі сторони цього торця виконана різьба, на яку накручена втулка з внутрішньою різьбою, причому торці втулки опираються як на зовнішню поверхню розколюваного монолітного об'єкта, так і на шайбу, що стискає трубчастий робочий орган. На кресленні зображено загальний вигляд пристрою у вертикальному розрізі. Пристрій включає в себе гумовий трубчастий робочий орган 1, який встановлено на стрижні 2, на торці якого виконано уступ 3. По торцях трубчастого робочого органа розташовані шайби 4 та 5. На торці 6 стрижня 2 виконано лиски 7 під гайковий ключ, а на поверхні стрижня 2 зі сторони торця 6 виконана різьба 8, на яку накручена втулка 9. Торець 10 втулки 9 опирається на зовнішню поверхню 11 монолітного об'єкта 12, а торець 13 на шайбу 4. Пристрій розташовується в свердловині 14. Після встановлення пристрою у свердловину 14, за рахунок викручування стрижня 2 з втулки 9, уступ 3 разом з шайбою 5 починають переміщуватися вгору та стискають трубчастий робочий орган 1. При цьому в трубчастому робочому органі 1 виникає великий статичний тиск, який діє на стінку свердловини 14, що й зумовлює тріщиноутворення в монолітному об'єкті 12 та його подальший розкол. Проведені розрахунки та експерименти довели, що використання розробленого та запропонованого пристрою дозволяє отримати в свердловині тиск до 40-50 МПа, який гарантує тріщиноутворення та розкол гранітних або бетонних монолітних об'єктів. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для розколу монолітних об'єктів, що містить гумовий (поліуретановий) трубчастий робочий орган, всередині якого розташовано стрижень, на одному з торців якого виконано уступ, причому на торцях трубчастого робочого органа розташовані шайби, внутрішній діаметр яких дорівнює діаметру свердловини в монолітному об'єкті, який відрізняється тим, що зі сторони другого торця стрижня виконані лиски під гайковий ключ, а також різьба, на яку накручена втулка, торці якої опираються як на зовнішню поверхню монолітного об'єкта, так і на шайбу, що стискає трубчастий робочий орган. 1 UA 71552 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
