Ліжко відкидне “екма”

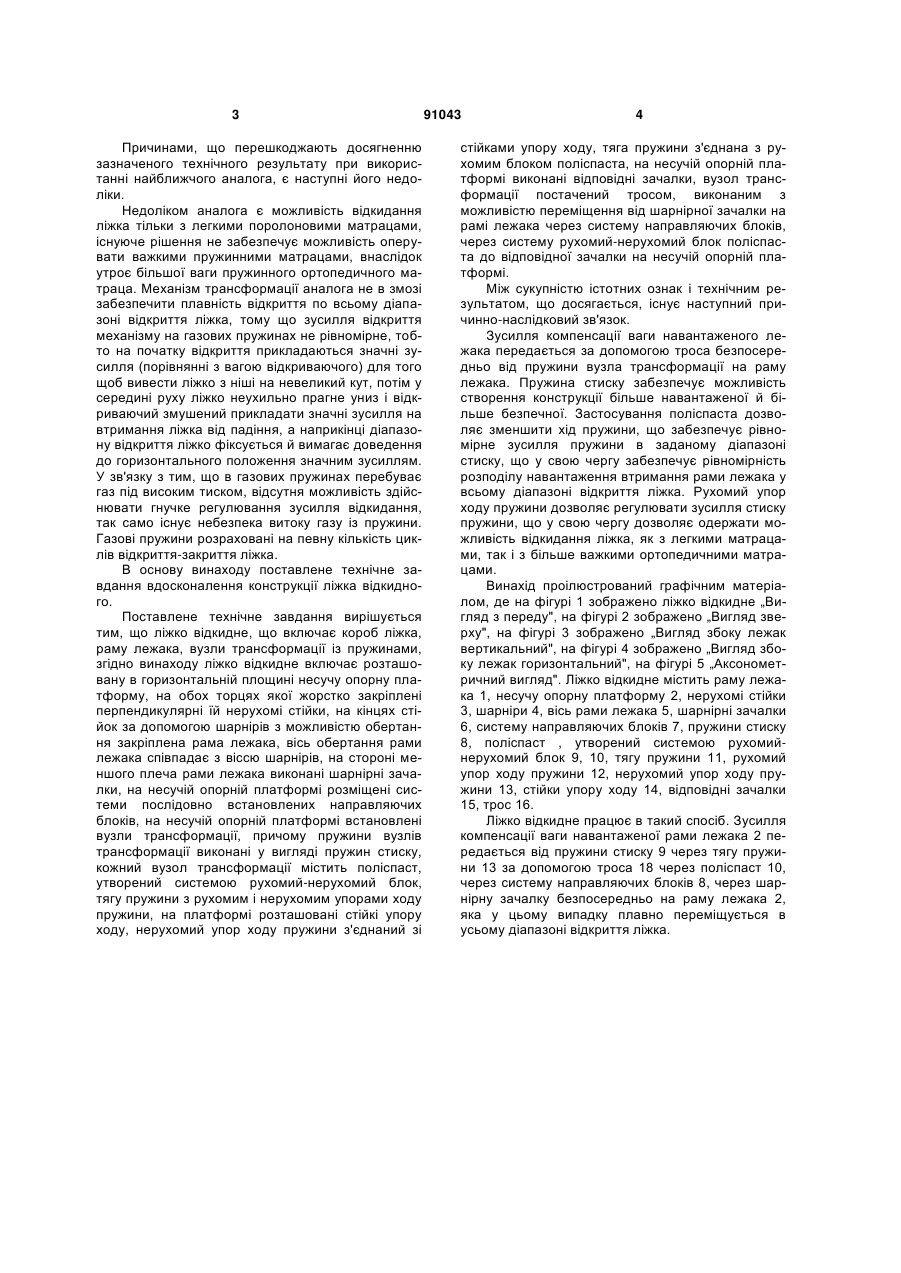

1. Ліжко відкидне, що включає короб ліжка, раму лежака, вузли трансформації із пружинами, яке відрізняється тим, що включає розташовану в горизонтальній площині несучу опорну платформу, на обох торцях якої жорстко закріплені перпендикулярні їй нерухомі стійки, на кінцях стійок за допомогою шарнірів з можливістю обертання закріплена рама лежака, вісь обертання рами лежака співпадає з віссю шарнірів, на стороні меншого плеча рами лежака виконані шарнірні зачалки, на несучій опорній платформі розміщені системи по C2 2 91043 1 3 Причинами, що перешкоджають досягненню зазначеного технічного результату при використанні найближчого аналога, є наступні його недоліки. Недоліком аналога є можливість відкидання ліжка тільки з легкими поролоновими матрацами, існуюче рішення не забезпечує можливість оперувати важкими пружинними матрацами, внаслідок утроє більшої ваги пружинного ортопедичного матраца. Механізм трансформації аналога не в змозі забезпечити плавність відкриття по всьому діапазоні відкриття ліжка, тому що зусилля відкриття механізму на газових пружинах не рівномірне, тобто на початку відкриття прикладаються значні зусилля (порівнянні з вагою відкриваючого) для того щоб вивести ліжко з ніші на невеликий кут, потім у середині руху ліжко неухильно прагне униз і відкриваючий змушений прикладати значні зусилля на втримання ліжка від падіння, а наприкінці діапазону відкриття ліжко фіксується й вимагає доведення до горизонтального положення значним зусиллям. У зв'язку з тим, що в газових пружинах перебуває газ під високим тиском, відсутня можливість здійснювати гнучке регулювання зусилля відкидання, так само існує небезпека витоку газу із пружини. Газові пружини розраховані на певну кількість циклів відкриття-закриття ліжка. В основу винаходу поставлене технічне завдання вдосконалення конструкції ліжка відкидного. Поставлене технічне завдання вирішується тим, що ліжко відкидне, що включає короб ліжка, раму лежака, вузли трансформації із пружинами, згідно винаходу ліжко відкидне включає розташовану в горизонтальній площині несучу опорну платформу, на обох торцях якої жорстко закріплені перпендикулярні їй нерухомі стійки, на кінцях стійок за допомогою шарнірів з можливістю обертання закріплена рама лежака, вісь обертання рами лежака співпадає з віссю шарнірів, на стороні меншого плеча рами лежака виконані шарнірні зачалки, на несучій опорній платформі розміщені системи послідовно встановлених направляючих блоків, на несучій опорній платформі встановлені вузли трансформації, причому пружини вузлів трансформації виконані у вигляді пружин стиску, кожний вузол трансформації містить поліспаст, утворений системою рухомий-нерухомий блок, тягу пружини з рухомим і нерухомим упорами ходу пружини, на платформі розташовані стійкі упору ходу, нерухомий упор ходу пружини з'єднаний зі 91043 4 стійками упору ходу, тяга пружини з'єднана з рухомим блоком поліспаста, на несучій опорній платформі виконані відповідні зачалки, вузол трансформації постачений тросом, виконаним з можливістю переміщення від шарнірної зачалки на рамі лежака через систему направляючих блоків, через систему рухомий-нерухомий блок поліспаста до відповідної зачалки на несучій опорній платформі. Між сукупністю істотних ознак і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Зусилля компенсації ваги навантаженого лежака передається за допомогою троса безпосередньо від пружини вузла трансформації на раму лежака. Пружина стиску забезпечує можливість створення конструкції більше навантаженої й більше безпечної. Застосування поліспаста дозволяє зменшити хід пружини, що забезпечує рівномірне зусилля пружини в заданому діапазоні стиску, що у свою чергу забезпечує рівномірність розподілу навантаження втримання рами лежака у всьому діапазоні відкриття ліжка. Рухомий упор ходу пружини дозволяє регулювати зусилля стиску пружини, що у свою чергу дозволяє одержати можливість відкидання ліжка, як з легкими матрацами, так і з більше важкими ортопедичними матрацами. Винахід проілюстрований графічним матеріалом, де на фігурі 1 зображено ліжко відкидне „Вигляд з переду", на фігурі 2 зображено „Вигляд зверху", на фігурі 3 зображено „Вигляд збоку лежак вертикальний", на фігурі 4 зображено „Вигляд збоку лежак горизонтальний", на фігурі 5 „Аксонометричний вигляд". Ліжко відкидне містить раму лежака 1, несучу опорну платформу 2, нерухомі стійки 3, шарніри 4, вісь рами лежака 5, шарнірні зачалки 6, систему направляючих блоків 7, пружини стиску 8, поліспаст , утворений системою рухомийнерухомий блок 9, 10, тягу пружини 11, рухомий упор ходу пружини 12, нерухомий упор ходу пружини 13, стійки упору ходу 14, відповідні зачалки 15, трос 16. Ліжко відкидне працює в такий спосіб. Зусилля компенсації ваги навантаженої рами лежака 2 передається від пружини стиску 9 через тягу пружини 13 за допомогою троса 18 через поліспаст 10, через систему направляючих блоків 8, через шарнірну зачалку безпосередньо на раму лежака 2, яка у цьому випадку плавно переміщується в усьому діапазоні відкриття ліжка. 5 91043 6 7 Комп’ютерна верстка І. Скворцова 91043 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
