Абразивна паста

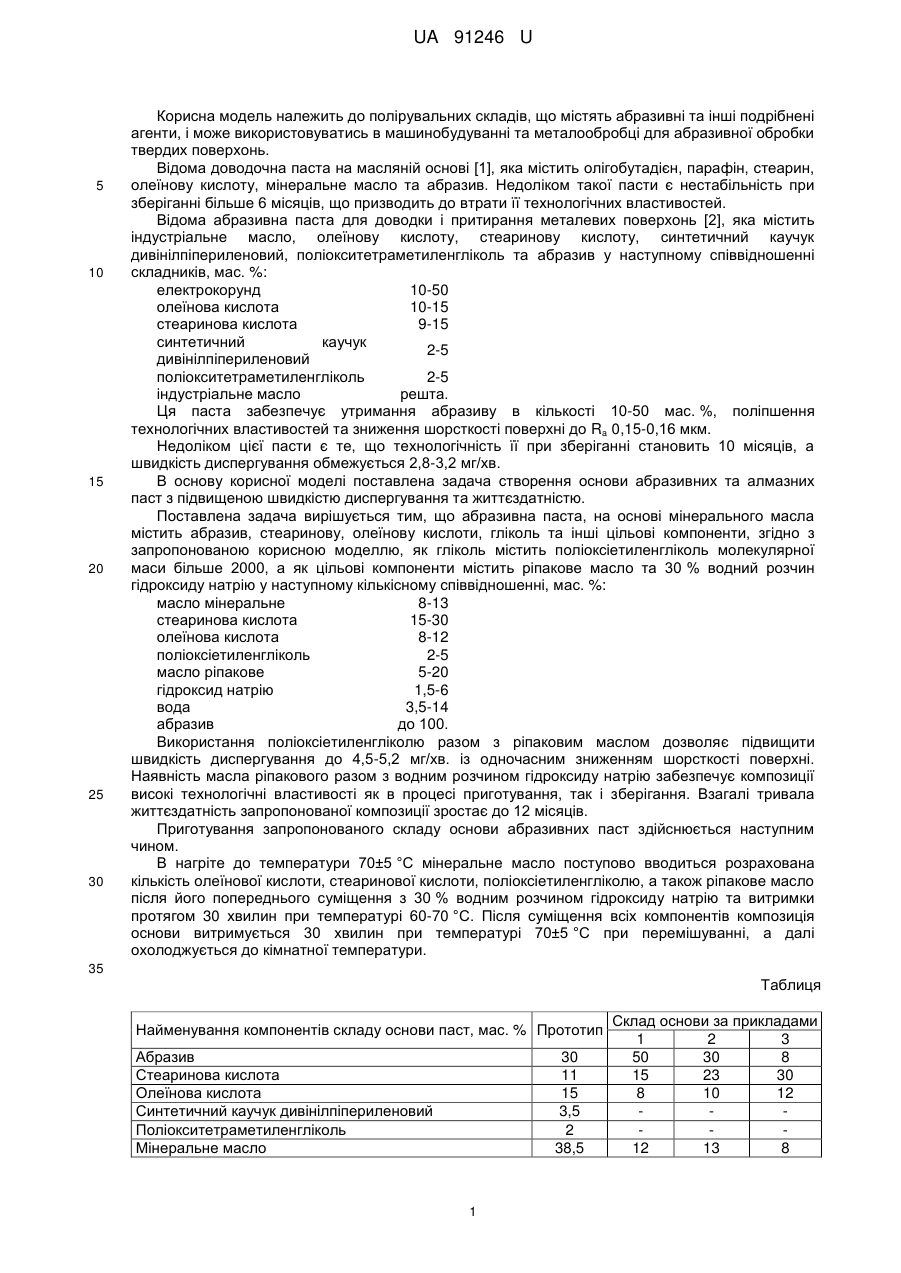

Реферат: UA 91246 U UA 91246 U 5 10 15 20 25 30 Корисна модель належить до полірувальних складів, що містять абразивні та інші подрібнені агенти, і може використовуватись в машинобудуванні та металообробці для абразивної обробки твердих поверхонь. Відома доводочна паста на масляній основі [1], яка містить олігобутадієн, парафін, стеарин, олеїнову кислоту, мінеральне масло та абразив. Недоліком такої пасти є нестабільність при зберіганні більше 6 місяців, що призводить до втрати її технологічних властивостей. Відома абразивна паста для доводки і притирання металевих поверхонь [2], яка містить індустріальне масло, олеїнову кислоту, стеаринову кислоту, синтетичний каучук дивінілпіпериленовий, поліокситетраметиленгліколь та абразив у наступному співвідношенні складників, мас. %: електрокорунд 10-50 олеїнова кислота 10-15 стеаринова кислота 9-15 синтетичний каучук 2-5 дивінілпіпериленовий поліокситетраметиленгліколь 2-5 індустріальне масло решта. Ця паста забезпечує утримання абразиву в кількості 10-50 мас. %, поліпшення технологічних властивостей та зниження шорсткості поверхні до Ra 0,15-0,16 мкм. Недоліком цієї пасти є те, що технологічність її при зберіганні становить 10 місяців, а швидкість диспергування обмежується 2,8-3,2 мг/хв. В основу корисної моделі поставлена задача створення основи абразивних та алмазних паст з підвищеною швидкістю диспергування та життєздатністю. Поставлена задача вирішується тим, що абразивна паста, на основі мінерального масла містить абразив, стеаринову, олеїнову кислоти, гліколь та інші цільові компоненти, згідно з запропонованою корисною моделлю, як гліколь містить поліоксіетиленгліколь молекулярної маси більше 2000, а як цільові компоненти містить ріпакове масло та 30 % водний розчин гідроксиду натрію у наступному кількісному співвідношенні, мас. %: масло мінеральне 8-13 стеаринова кислота 15-30 олеїнова кислота 8-12 поліоксіетиленгліколь 2-5 масло ріпакове 5-20 гідроксид натрію 1,5-6 вода 3,5-14 абразив до 100. Використання поліоксіетиленгліколю разом з ріпаковим маслом дозволяє підвищити швидкість диспергування до 4,5-5,2 мг/хв. із одночасним зниженням шорсткості поверхні. Наявність масла ріпакового разом з водним розчином гідроксиду натрію забезпечує композиції високі технологічні властивості як в процесі приготування, так і зберігання. Взагалі тривала життєздатність запропонованої композиції зростає до 12 місяців. Приготування запропонованого складу основи абразивних паст здійснюється наступним чином. В нагріте до температури 70±5 °C мінеральне масло поступово вводиться розрахована кількість олеїнової кислоти, стеаринової кислоти, поліоксіетиленгліколю, а також ріпакове масло після його попереднього суміщення з 30 % водним розчином гідроксиду натрію та витримки протягом 30 хвилин при температурі 60-70 °C. Після суміщення всіх компонентів композиція основи витримується 30 хвилин при температурі 70±5 °C при перемішуванні, а далі охолоджується до кімнатної температури. 35 Таблиця Найменування компонентів складу основи паст, мас. % Прототип Абразив Стеаринова кислота Олеїнова кислота Синтетичний каучук дивінілпіпериленовий Поліокситетраметиленгліколь Мінеральне масло 30 11 15 3,5 2 38,5 1 Склад основи за прикладами 1 2 3 50 30 8 15 23 30 8 10 12 12 13 8 UA 91246 U Продовження таблиці Склад основи за прикладами 1 2 3 5 4 2 5 10 20 1,5 3 6 3,5 7 14 Склад основи за прикладами Прототип 1 2 3 360 215 250 160 3 4 5,2 4,5 Найменування компонентів складу основи паст, мас. % Прототип Поліоксіетиленгліколь Масло ріпакове Гідроксид натрію Вода Технічні показники: Число пенетрацї (ГОСТ 5346-78) Швидкість диспергування, мг/хв Життєздатність (час зберігання без розшарування), місяць Шорсткість поверхні, Ra, мкм 5 10 10 12 12 12 0,15 0,13 0,12 0,13 Із таблиці видно, що запропонований склад основи абразивної пасти має суттєві переваги по швидкості диспергування в 1,3-1,7 разу. Завдяки комплексу сполук в основі (стеаринова кислота, поліоксіетиленгліколь, ріпакове масло, гідроксид натрію) досягається отримання високої в'язкості основи з низькими числами пенетрації і підвищення життєздатності до 12 місяців. Крім цього, наявність ріпакового масла і поліоксіетиленгліколю сприяє зниженню шорсткості поверхні до Ra 0,12-0,13 мкм. Джерела інформації: 1. Авт. свід. SU № 712431 C09G1/02, 1978. 2. Авт. свід. SU № 1362738 C09G1/02, 1987. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Абразивна паста, що містить мінеральне масло, абразив, олеїнову і стеаринову кислоти, гліколь та інші цільові компоненти, яка відрізняється тим, що як гліколь містить поліоксіетиленгліколь з молекулярною масою більше 2000, а як цільові компоненти - масло ріпакове та гідроксид натрію, при співвідношенні компонентів, мас. %: мінеральне масло 8-13 стеаринова кислота 15-30 олеїнова кислота 8-12 поліоксіетиленгліколь 2-5 масло ріпакове 5-20 гідроксид натрію 1,5-6 вода 3,5-14 абразив до 100. 20 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
