Пружна муфта з хомутоподібними пружними елементами

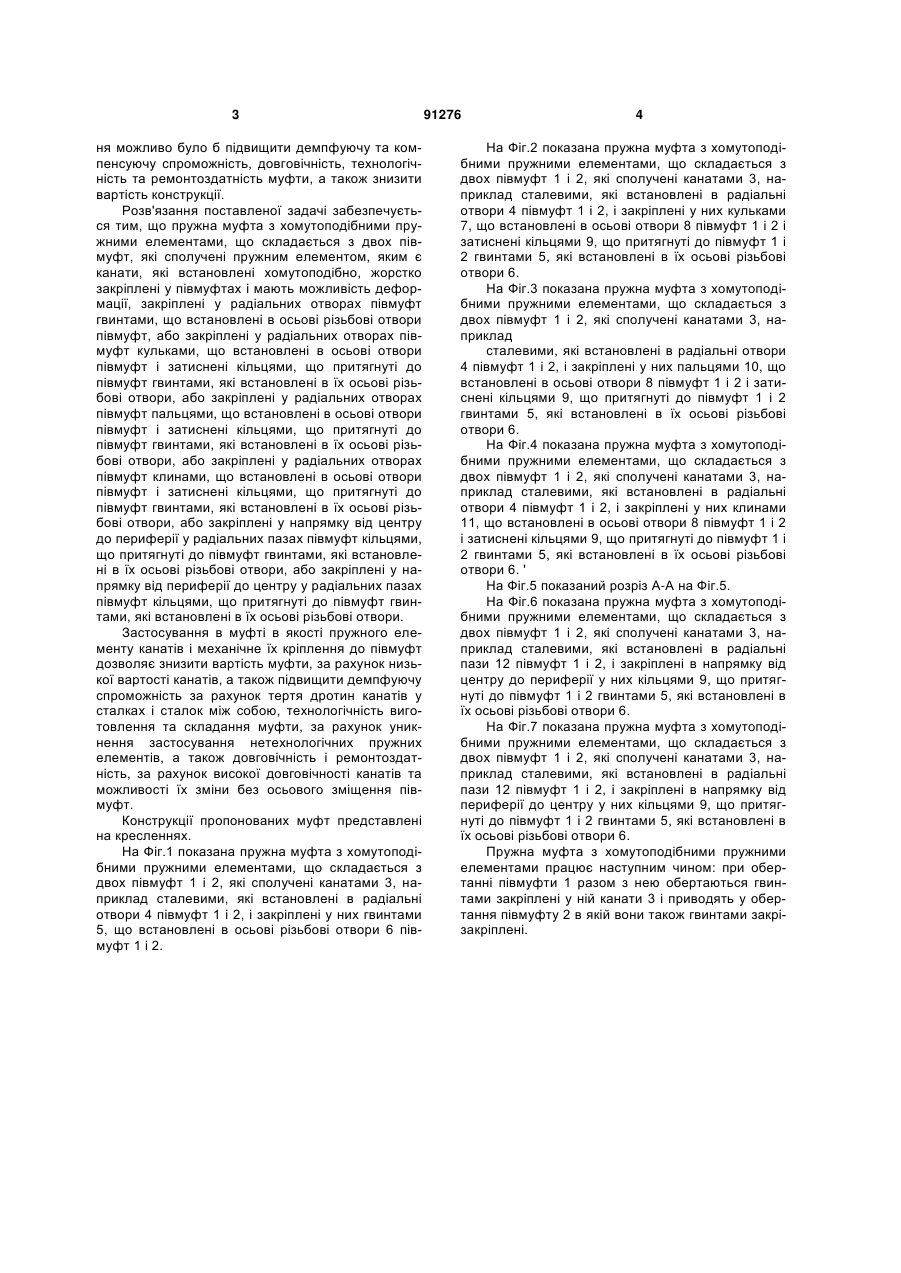

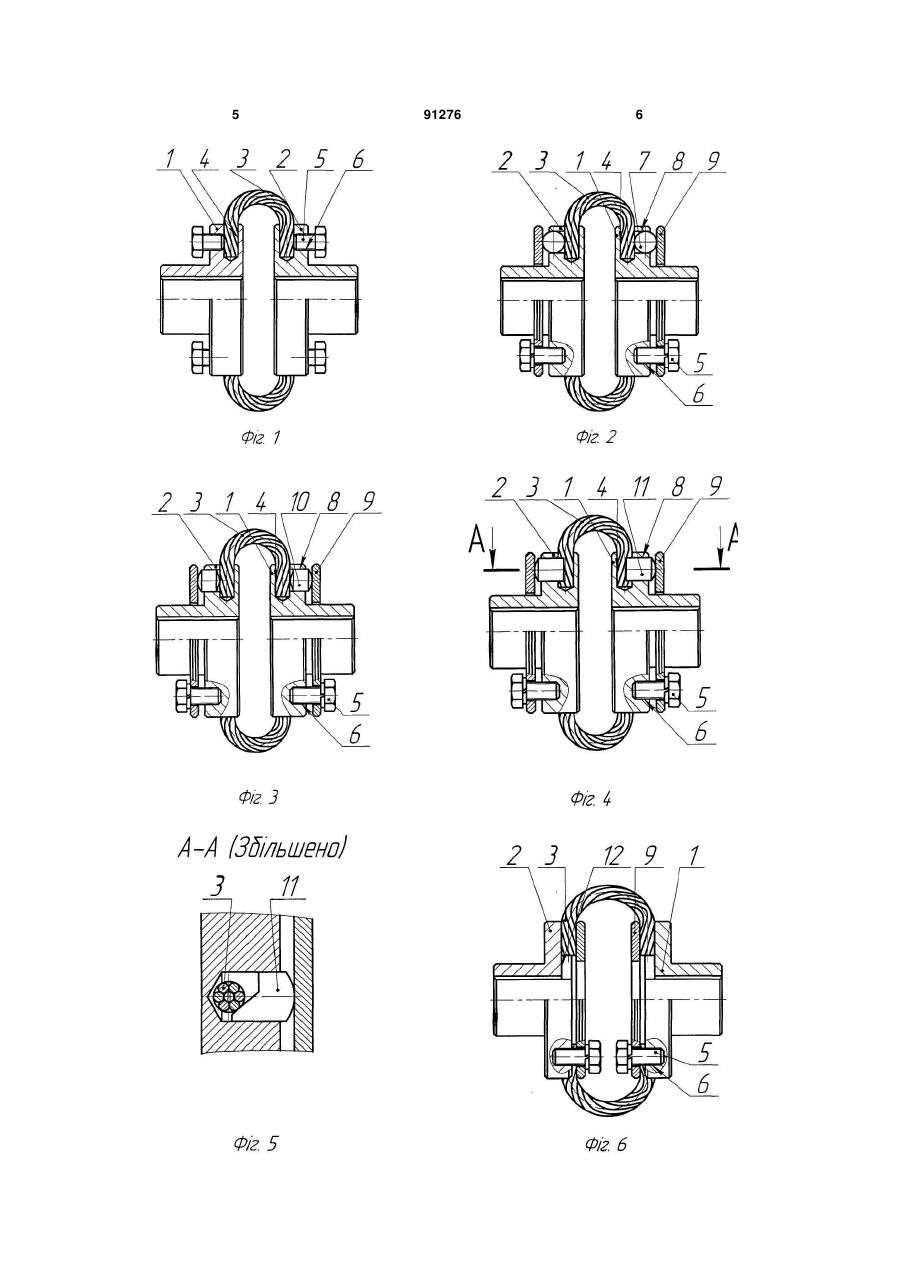

1. Пружна муфта з хомутоподібними пружними елементами, що складається з двох півмуфт, які сполучені пружним елементом, яким є канати, що встановлені хомутоподібно, закріплені в півмуфтах і мають можливість деформації, яка відрізняється тим, що канати закріплені у радіальних отворах півмуфт, при цьому кріплення канатів містить гвинти, що встановлені в осьові різьбові отвори півмуфт. 2. Пружна муфта з хомутоподібними пружними елементами за п. 1, яка відрізняється тим, що кріплення канатів додатково містить закріплені у радіальних отворах півмуфт кульки, що встанов C2 2 91276 1 3 ня можливо було б підвищити демпфуючу та компенсуючу спроможність, довговічність, технологічність та ремонтоздатність муфти, а також знизити вартість конструкції. Розв'язання поставленої задачі забезпечується тим, що пружна муфта з хомутоподібними пружними елементами, що складається з двох півмуфт, які сполучені пружним елементом, яким є канати, які встановлені хомутоподібно, жорстко закріплені у півмуфтах і мають можливість деформації, закріплені у радіальних отворах півмуфт гвинтами, що встановлені в осьові різьбові отвори півмуфт, або закріплені у радіальних отворах півмуфт кульками, що встановлені в осьові отвори півмуфт і затиснені кільцями, що притягнуті до півмуфт гвинтами, які встановлені в їх осьові різьбові отвори, або закріплені у радіальних отворах півмуфт пальцями, що встановлені в осьові отвори півмуфт і затиснені кільцями, що притягнуті до півмуфт гвинтами, які встановлені в їх осьові різьбові отвори, або закріплені у радіальних отворах півмуфт клинами, що встановлені в осьові отвори півмуфт і затиснені кільцями, що притягнуті до півмуфт гвинтами, які встановлені в їх осьові різьбові отвори, або закріплені у напрямку від центру до периферії у радіальних пазах півмуфт кільцями, що притягнуті до півмуфт гвинтами, які встановлені в їх осьові різьбові отвори, або закріплені у напрямку від периферії до центру у радіальних пазах півмуфт кільцями, що притягнуті до півмуфт гвинтами, які встановлені в їх осьові різьбові отвори. Застосування в муфті в якості пружного елементу канатів і механічне їх кріплення до півмуфт дозволяє знизити вартість муфти, за рахунок низької вартості канатів, а також підвищити демпфуючу спроможність за рахунок тертя дротин канатів у сталках і сталок між собою, технологічність виготовлення та складання муфти, за рахунок уникнення застосування нетехнологічних пружних елементів, а також довговічність і ремонтоздатність, за рахунок високої довговічності канатів та можливості їх зміни без осьового зміщення півмуфт. Конструкції пропонованих муфт представлені на кресленнях. На Фіг.1 показана пружна муфта з хомутоподібними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні отвори 4 півмуфт 1 і 2, і закріплені у них гвинтами 5, що встановлені в осьові різьбові отвори 6 півмуфт 1 і 2. 91276 4 На Фіг.2 показана пружна муфта з хомутоподібними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні отвори 4 півмуфт 1 і 2, і закріплені у них кульками 7, що встановлені в осьові отвори 8 півмуфт 1 і 2 і затиснені кільцями 9, що притягнуті до півмуфт 1 і 2 гвинтами 5, які встановлені в їх осьові різьбові отвори 6. На Фіг.3 показана пружна муфта з хомутоподібними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні отвори 4 півмуфт 1 і 2, і закріплені у них пальцями 10, що встановлені в осьові отвори 8 півмуфт 1 і 2 і затиснені кільцями 9, що притягнуті до півмуфт 1 і 2 гвинтами 5, які встановлені в їх осьові різьбові отвори 6. На Фіг.4 показана пружна муфта з хомутоподібними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні отвори 4 півмуфт 1 і 2, і закріплені у них клинами 11, що встановлені в осьові отвори 8 півмуфт 1 і 2 і затиснені кільцями 9, що притягнуті до півмуфт 1 і 2 гвинтами 5, які встановлені в їх осьові різьбові отвори 6. ' На Фіг.5 показаний розріз А-А на Фіг.5. На Фіг.6 показана пружна муфта з хомутоподібними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні пази 12 півмуфт 1 і 2, і закріплені в напрямку від центру до периферії у них кільцями 9, що притягнуті до півмуфт 1 і 2 гвинтами 5, які встановлені в їх осьові різьбові отвори 6. На Фіг.7 показана пружна муфта з хомутоподібними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні пази 12 півмуфт 1 і 2, і закріплені в напрямку від периферії до центру у них кільцями 9, що притягнуті до півмуфт 1 і 2 гвинтами 5, які встановлені в їх осьові різьбові отвори 6. Пружна муфта з хомутоподібними пружними елементами працює наступним чином: при обертанні півмуфти 1 разом з нею обертаються гвинтами закріплені у ній канати 3 і приводять у обертання півмуфту 2 в якій вони також гвинтами закрізакріплені. 5 91276 6 7 Комп’ютерна верстка О. Рябко 91276 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
