Пружна муфта
Номер патенту: 48367
Опубліковано: 10.03.2010
Автори: Марчук Назар Миколайович, Стрілець Володимир Миколайович, Стрілець Олег Романович
Формула / Реферат
Пружна муфта, що містить ліву і праву півмуфти з кулачками спеціального профілю, поєднані між собою змієподібною пружиною, яка відрізняється тим, що на зовнішніх циліндричних поверхнях півмуфт виконані прямобічні кулачки і западини, крім того, прямобічні кулачки виступають по довжині півмуфт над їх внутрішніми торцевими поверхнями так, що при збиранні пружної муфти ці ділянки прямобічних кулачків, що виступають по довжині півмуфт над їх внутрішніми торцевими поверхнями, розміщаються у западинах, а на обох торцевих поверхнях кулачків півмуфт виконані отвори, у які встановлені підковоподібні пружини, при цьому пружини встановлені з початковою деформацією.
Текст

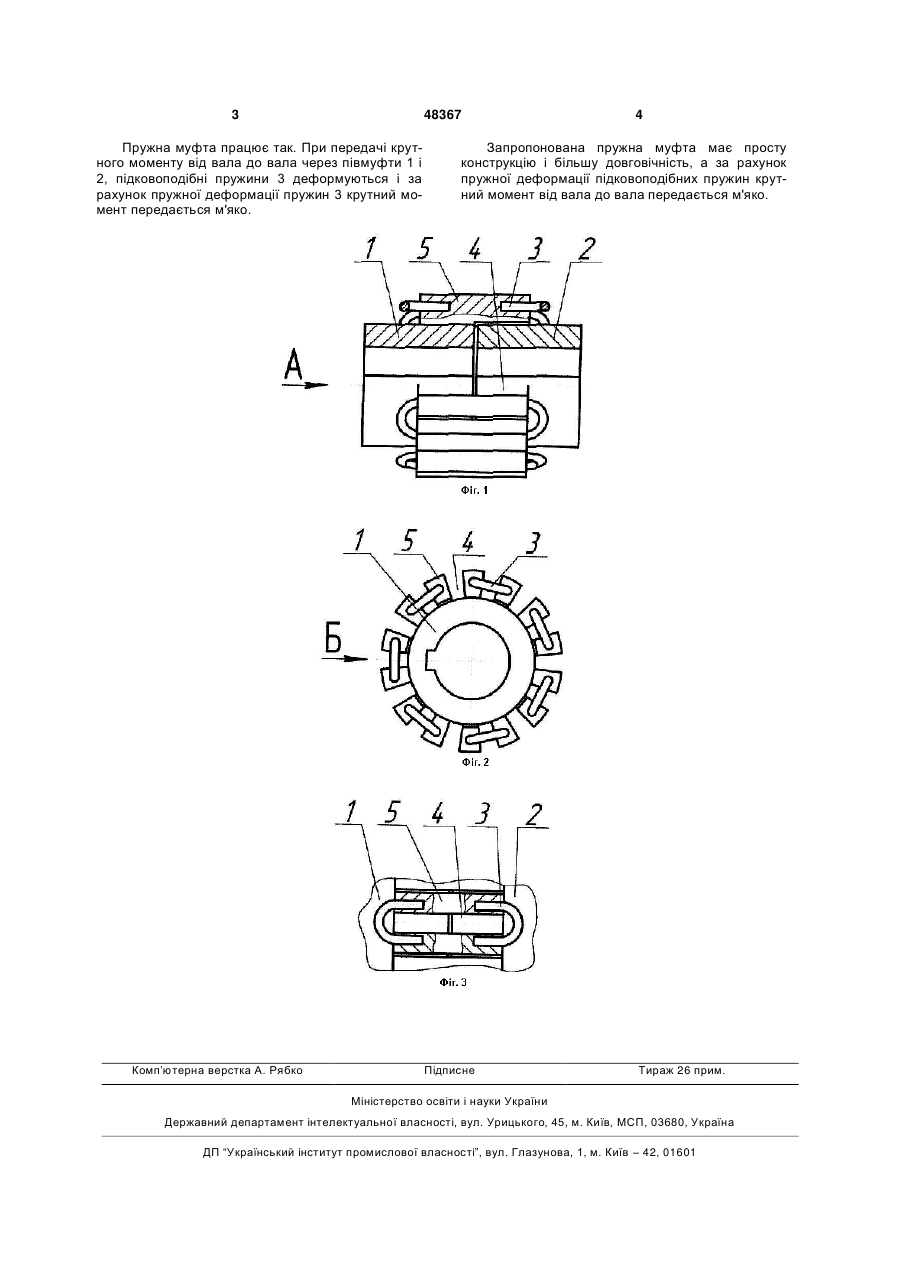

Пружна муфта, що містить ліву і праву півмуфти з кулачками спеціального профілю, поєднані між собою змієподібною пружиною, яка відрізня 3 48367 Пружна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і 2, підковоподібні пружини 3 деформуються і за рахунок пружної деформації пружин 3 крутний момент передається м'яко. Комп’ютерна верстка А. Рябко 4 Запропонована пружна муфта має просту конструкцію і більшу довговічність, а за рахунок пружної деформації підковоподібних пружин крутний момент від вала до вала передається м'яко. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюStrilets Oleh Romanovych, Marchuk Nazar Mykolaiovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругая муфта
Автори російськоюСтрилец Олег Романович, Марчук Назар Николаевич, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/12
