Пристрій для підгону тварин

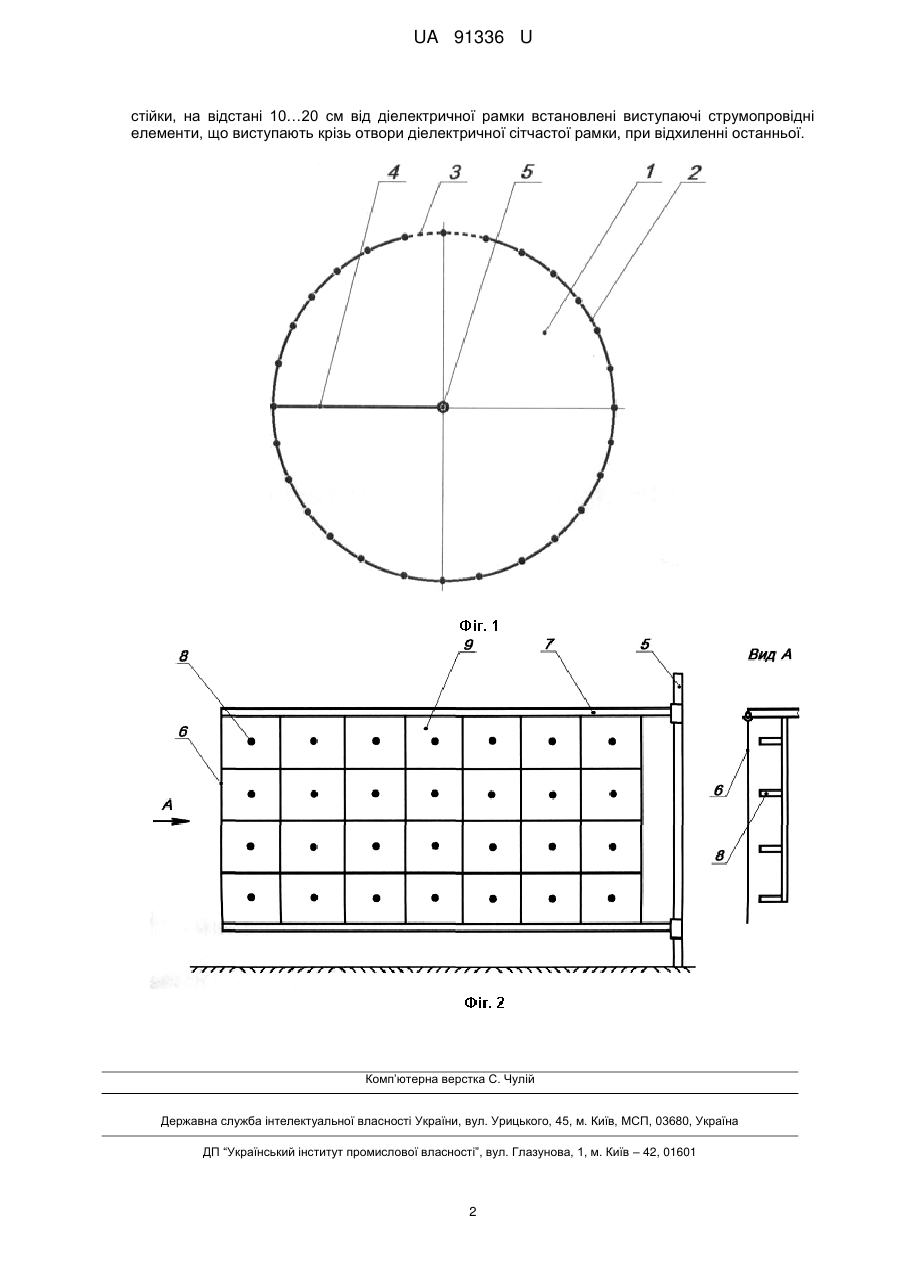

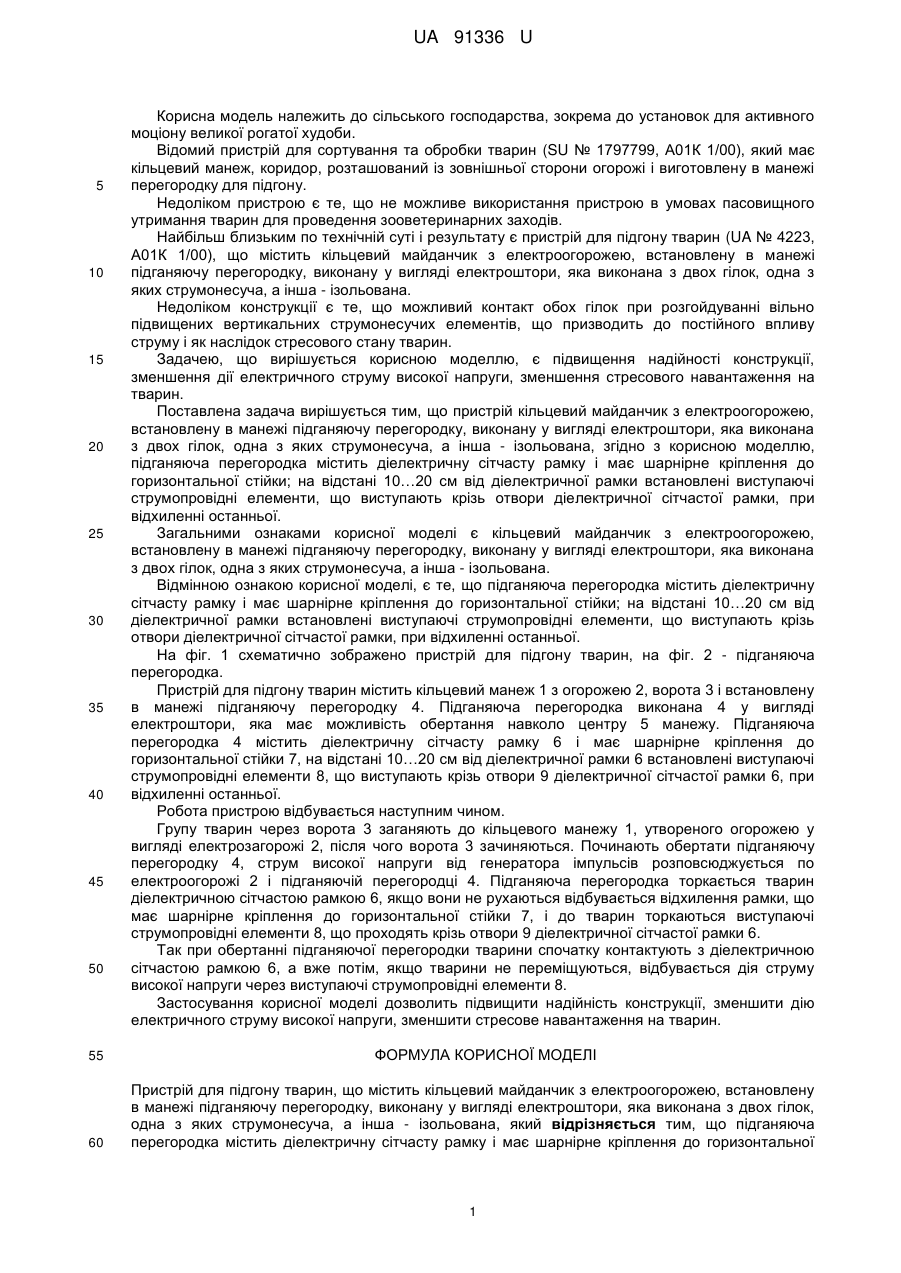

Реферат: Пристрій для підгону тварин містить кільцевий майданчик з електроогорожею, підганяючу перегородку, виконану у вигляді електроштори, яка виконана з двох гілок, одна з яких струмонесуча, а інша - ізольована. Підганяюча перегородка містить діелектричну сітчасту рамку і має шарнірне кріплення до горизонтальної стійки. На відстані 10…20 см від діелектричної рамки встановлені виступаючі струмопровідні елементи, що виступають крізь отвори діелектричної сітчастої рамки, при відхиленні останньої. UA 91336 U (12) UA 91336 U UA 91336 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до установок для активного моціону великої рогатої худоби. Відомий пристрій для сортування та обробки тварин (SU № 1797799, А01К 1/00), який має кільцевий манеж, коридор, розташований із зовнішньої сторони огорожі і виготовлену в манежі перегородку для підгону. Недоліком пристрою є те, що не можливе використання пристрою в умовах пасовищного утримання тварин для проведення зооветеринарних заходів. Найбільш близьким по технічній суті і результату є пристрій для підгону тварин (UA № 4223, А01К 1/00), що містить кільцевий майданчик з електроогорожею, встановлену в манежі підганяючу перегородку, виконану у вигляді електроштори, яка виконана з двох гілок, одна з яких струмонесуча, а інша - ізольована. Недоліком конструкції є те, що можливий контакт обох гілок при розгойдуванні вільно підвищених вертикальних струмонесучих елементів, що призводить до постійного впливу струму і як наслідок стресового стану тварин. Задачею, що вирішується корисною моделлю, є підвищення надійності конструкції, зменшення дії електричного струму високої напруги, зменшення стресового навантаження на тварин. Поставлена задача вирішується тим, що пристрій кільцевий майданчик з електроогорожею, встановлену в манежі підганяючу перегородку, виконану у вигляді електроштори, яка виконана з двох гілок, одна з яких струмонесуча, а інша - ізольована, згідно з корисною моделлю, підганяюча перегородка містить діелектричну сітчасту рамку і має шарнірне кріплення до горизонтальної стійки; на відстані 10…20 см від діелектричної рамки встановлені виступаючі струмопровідні елементи, що виступають крізь отвори діелектричної сітчастої рамки, при відхиленні останньої. Загальними ознаками корисної моделі є кільцевий майданчик з електроогорожею, встановлену в манежі підганяючу перегородку, виконану у вигляді електроштори, яка виконана з двох гілок, одна з яких струмонесуча, а інша - ізольована. Відмінною ознакою корисної моделі, є те, що підганяюча перегородка містить діелектричну сітчасту рамку і має шарнірне кріплення до горизонтальної стійки; на відстані 10…20 см від діелектричної рамки встановлені виступаючі струмопровідні елементи, що виступають крізь отвори діелектричної сітчастої рамки, при відхиленні останньої. На фіг. 1 схематично зображено пристрій для підгону тварин, на фіг. 2 - підганяюча перегородка. Пристрій для підгону тварин містить кільцевий манеж 1 з огорожею 2, ворота 3 і встановлену в манежі підганяючу перегородку 4. Підганяюча перегородка виконана 4 у вигляді електроштори, яка має можливість обертання навколо центру 5 манежу. Підганяюча перегородка 4 містить діелектричну сітчасту рамку 6 і має шарнірне кріплення до горизонтальної стійки 7, на відстані 10…20 см від діелектричної рамки 6 встановлені виступаючі струмопровідні елементи 8, що виступають крізь отвори 9 діелектричної сітчастої рамки 6, при відхиленні останньої. Робота пристрою відбувається наступним чином. Групу тварин через ворота 3 заганяють до кільцевого манежу 1, утвореного огорожею у вигляді електрозагорожі 2, після чого ворота 3 зачиняються. Починають обертати підганяючу перегородку 4, струм високої напруги від генератора імпульсів розповсюджується по електроогорожі 2 і підганяючій перегородці 4. Підганяюча перегородка торкається тварин діелектричною сітчастою рамкою 6, якщо вони не рухаються відбувається відхилення рамки, що має шарнірне кріплення до горизонтальної стійки 7, і до тварин торкаються виступаючі струмопровідні елементи 8, що проходять крізь отвори 9 діелектричної сітчастої рамки 6. Так при обертанні підганяючої перегородки тварини спочатку контактують з діелектричною сітчастою рамкою 6, а вже потім, якщо тварини не переміщуються, відбувається дія струму високої напруги через виступаючі струмопровідні елементи 8. Застосування корисної моделі дозволить підвищити надійність конструкції, зменшити дію електричного струму високої напруги, зменшити стресове навантаження на тварин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для підгону тварин, що містить кільцевий майданчик з електроогорожею, встановлену в манежі підганяючу перегородку, виконану у вигляді електроштори, яка виконана з двох гілок, одна з яких струмонесуча, а інша - ізольована, який відрізняється тим, що підганяюча перегородка містить діелектричну сітчасту рамку і має шарнірне кріплення до горизонтальної 1 UA 91336 U стійки, на відстані 10…20 см від діелектричної рамки встановлені виступаючі струмопровідні елементи, що виступають крізь отвори діелектричної сітчастої рамки, при відхиленні останньої. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
