Пристрій для підгону тварин

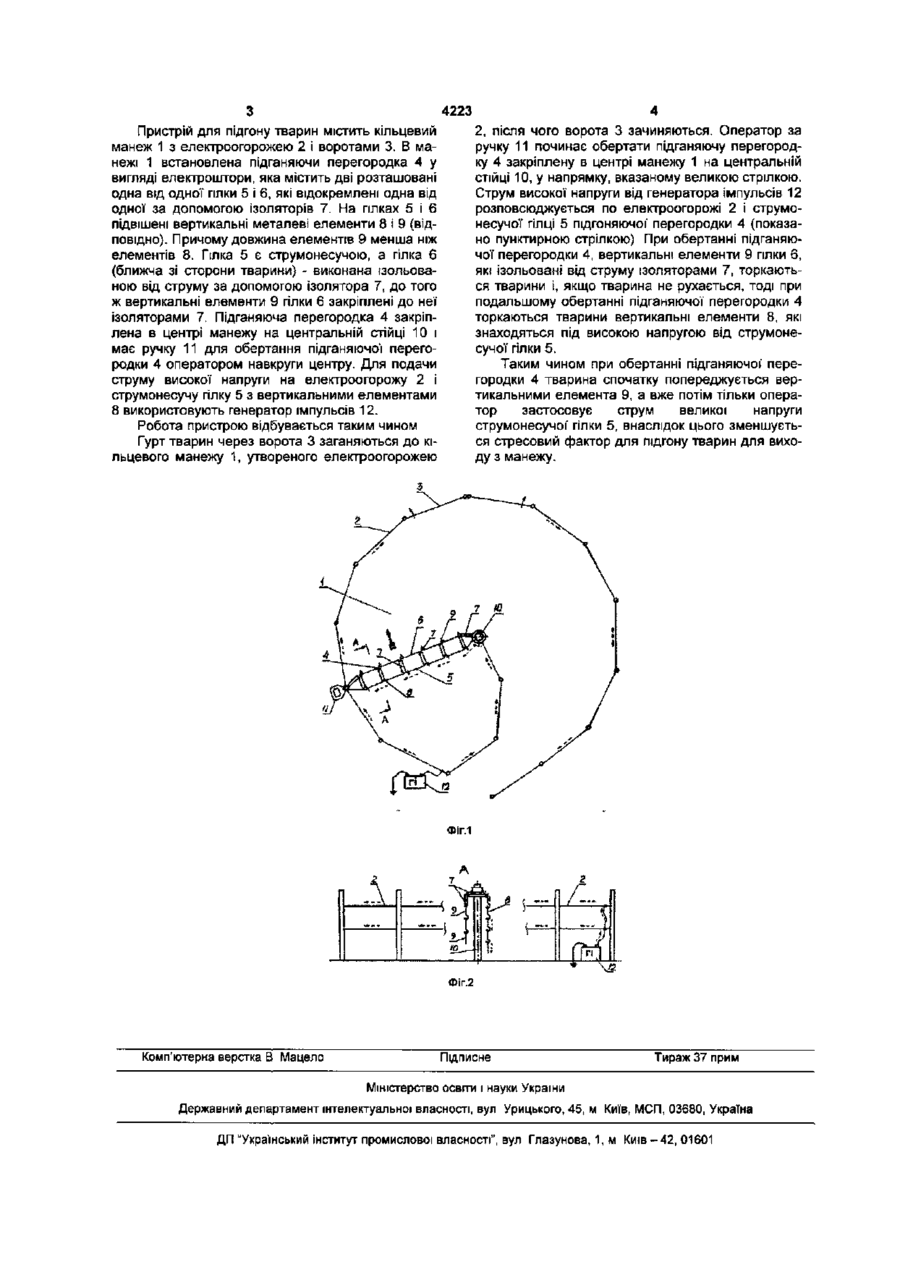

Пристрій для підгону тварин, що містить кільцевий манеж з електроогорожею, встановлену в манежі підганяючу перегородку, виконану у вигляді електроштори, закріпленої в центрі манежу з можливістю обертання, який відрізняється тим, що електроштора містить дві розташовані на відстані одна від одної гілки з вільно підвішеними на них вертикальними елементами, причому одна гілка виконана струмонесучою, а друга - Ізольованою від струму, при цьому вертикальні елементи неструмонесучої" гілки мають меншу довжину. Корисна модель відноситься до сільського господарства, зокрема, до пристроїв для підгону тварин для проведення зооветеринарних заходів у спеціальних станках. Відомий тренажер для примусового моціону тварин (ас 1551300, А01К1/00, 1990), який має кільцевий манеж і механізм приводу струмонесучих елементів по кільцю манежу Недоліком цього загону є можливість утискування тварин в манежі при роботі механізму приводу струмонесучих елементів, а також складна конструкція цього приводу За прототип прийнятий пристрій для підгону тварин (Патент України №51206А опубл. Бюл. №11, 2002), який має кільцевий манеж з електроогорожею, вставлену в манежі підганяючу перегородку, яка виконана у вигляді електроштори, закріпленої в центрі манежу з можливістю обертання. Недоліком цього пристрою є постійний стресовий стан тварин, які знаходяться в манежі, при роботі підганяючої перегородки В основу корисної моделі покладена задача створити такий пристрій для підгону тварин, в якому нове виконання електроштори, яка складається з двох гілок, через одну з гілок проходить струм, а друга ізольована від струму, суттєво зменшується дія електроструму високої напруги, що дозволить ліквідувати постійне стресове навантаження на тварин. Поставлена задача досягається тим, що пристрій для підгону тварин містить кільцевий манеж з електроогорожею, встановлену в манежі підганяючу перегородку, яка виконана у вигляді електроштори, закріпленої' в центрі манежу з можливістю обертання Електроштора містить дві розташовані на відстані одна від одної гілки з вільно підвішеними на них вертикальними елементами, причому одна гілка виконана струмонесучою, а друга - ізольованою від струму, а вертикальні елементи неструмонесучої гілки мають меншу довжину. Виконання електроштори з двох розташованих на відстані одна від одної гілок з вільно підвішеними на них вертикальними елементами, причому через одну гілку проходить струм, а друга гілка ізольованою від струму, дозволить при обертанні електроштори торкатися тварин спочатку вертикальними елементами гілки, ізольованої від струму, і тільки потім, коли тварина не рухається (при відсутності умовного рефлексу), при подальшому обертанні електроштори, торкатися вертикальними елементами гілки, по якій проходить струм. Внаслідок чого ліквідується постійне струмові навантаження на тварин, які знаходяться в манежі. Напругу високої дії використовують вибірково для окремих тварин. Виконання вертикальних елементів, з меншою довжиною, на ізольованій від струму гілці, зменшує можливість випадкового їх торкання, і внаслідок цього випадкової появи високої* напруги в обох гілках при обертанні електроштори. Суть корисної моделі пояснюється Фіг.1, 2 на яких схематично зображений пристрій для підгону тварин. со CM CM 4223 Пристрій для підгону тварин містить кільцевий манеж 1 з електроогорожею 2 і воротами 3. В манежі 1 встановлена підганяючи перегородка 4 у вигляді електроштори, яка містить дві розташовані одна від одної гілки 5 і 6, які відокремлені одна від одної за допомогою ізоляторів 7. На гілках 5 і 6 підвішені вертикальні металеві елементи 8 і 9 (відповідно). Причому довжина елементів 9 менша ніж елементів 8. Гілка 5 є струмонесучою, а гілка 6 (ближча зі сторони тварини) - виконана ізольованою від струму за допомогою ізолятора 7, до того ж вертикальні елементи 9 гілки 6 закріплені до неї ізоляторами 7. Підганяюча перегородка 4 закріплена в центрі манежу на центральній стійці 10 і має ручку 11 для обертання підганяючої перегородки 4 оператором навкруги центру. Для подачи струму високої напруги на електроогорожу 2 і струмонесучу гілку 5 з вертикальними елементами 8 використовують генератор імпульсів 12. 2, після чого ворота 3 зачиняються. Оператор за ручку 11 починає обертати підганяючу перегородку 4 закріплену в центрі манежу 1 на центральній стійці 10, у напрямку, вказаному великою стрілкою. Струм високої напруги від генератора імпульсів 12 розповсюджується по еле ктроого рожі 2 і струмонесучої гілці 5 підганяючої' перегородки 4 (показано пунктирною стрілкою) При обертанні підганяючої перегородки 4, вертикальні елементи 9 гілки 6, які ізольовані від струму ізоляторами 7, торкаються тварини і, якщо тварина не рухається, тоді при подальшому обертанні підганяючої перегородки 4 торкаються тварини вертикальні елементи 8, які знаходяться під високою напругою від струмонесучої гілки 5. Таким чином при обертанні підганяючої' перегородки 4 тварина спочатку попереджується вертикальними елемента 9, а вже потім тільки оператор застосовує струм великої напруги струмонесучої' гілки 5, внаслідок цього зменшується стресовий фактор для підгону тварин для виходу з манежу. Робота пристрою відбувається таким чином Гурт тварин через ворота 3 заганяються до кільцевого манежу 1, утвореного електроогорожею ФІГ.1 Фіг.2 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
