Машина для приготування компосту

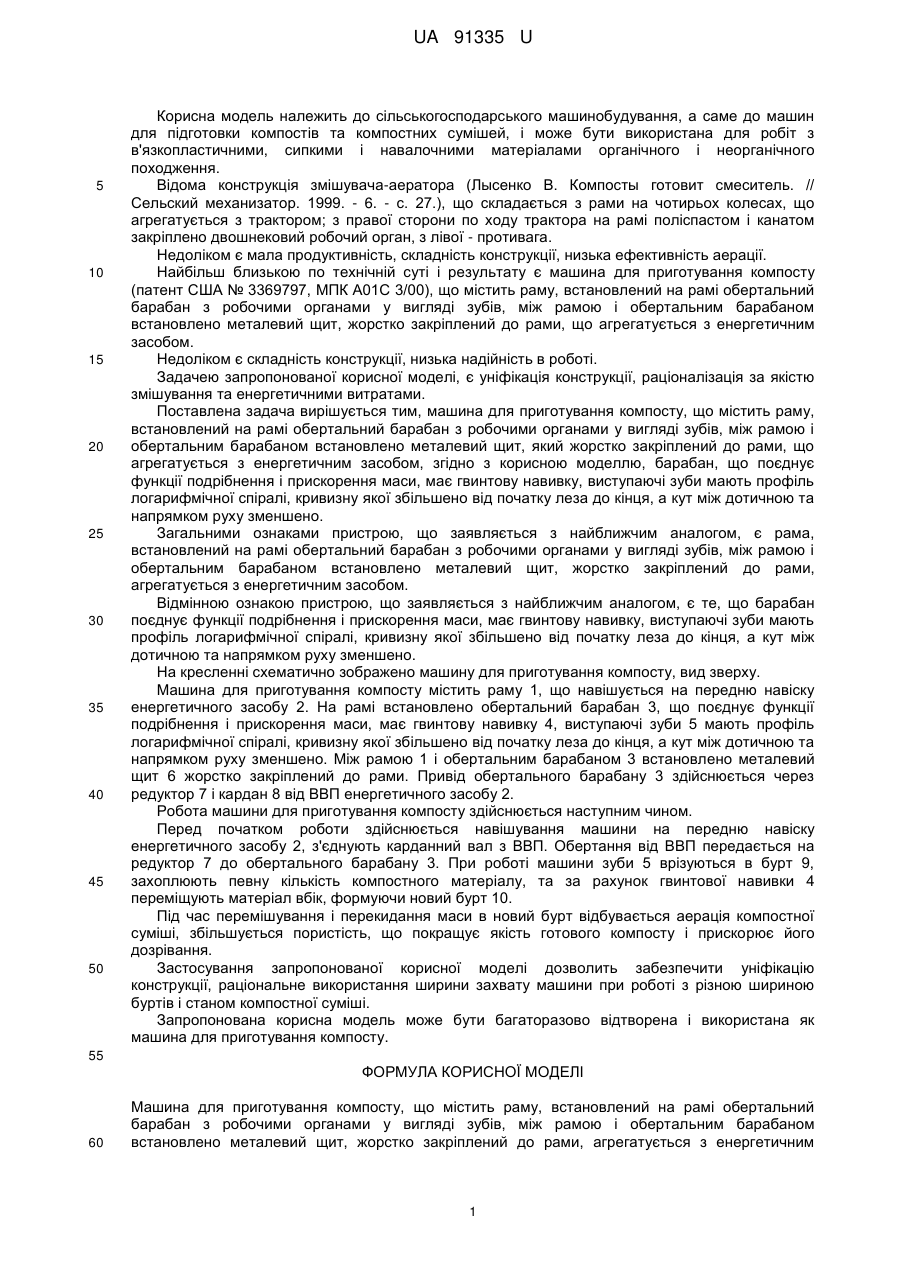

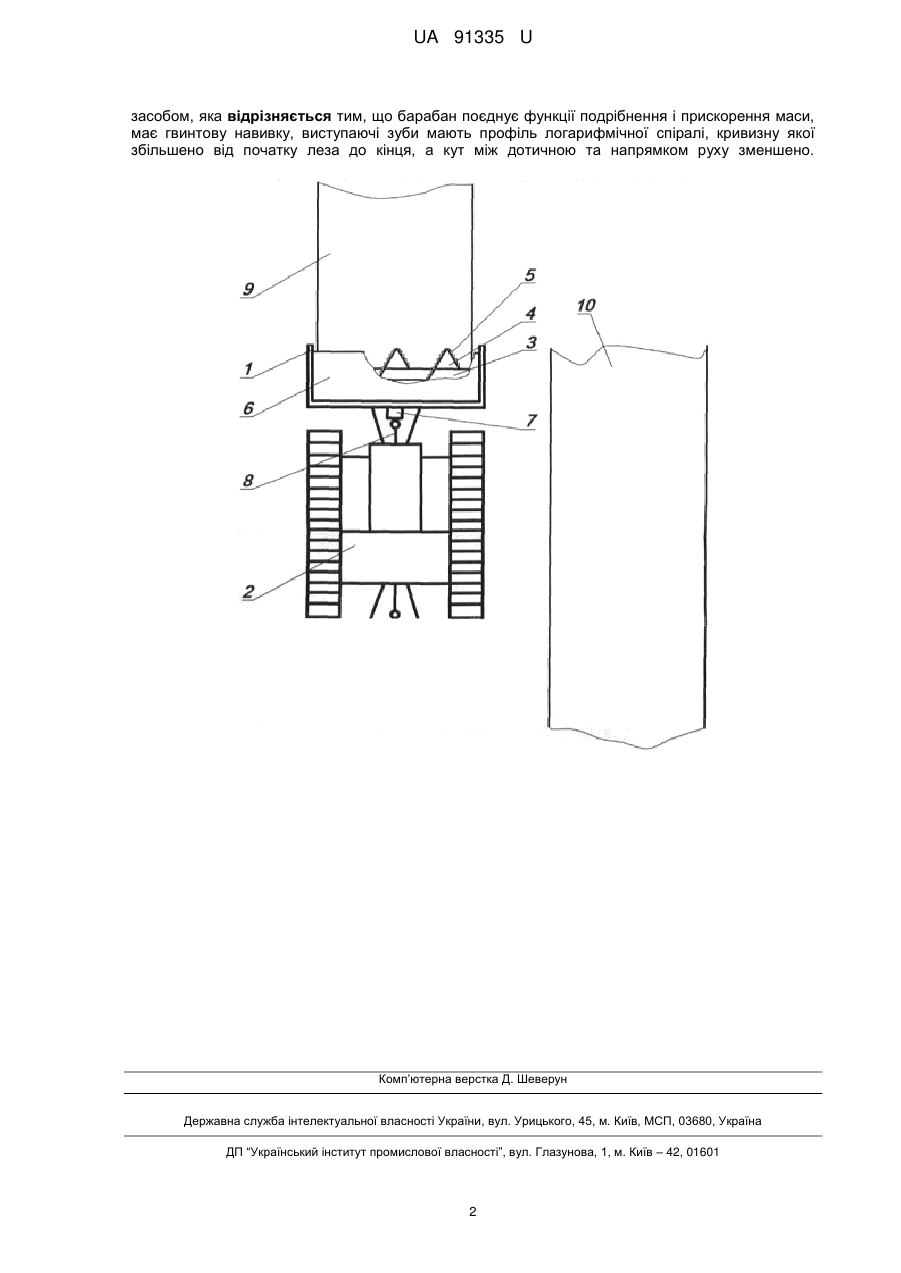

Реферат: Машина для приготування компосту, що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом. Барабан, що поєднує функції подрібнення і прискорення маси, має гвинтову навивку, виступаючі зуби мають профіль логарифмічної спіралі, кривизну якої збільшено від початку леза до кінця, а кут між дотичною та напрямком руху зменшено. UA 91335 U (54) МАШИНА ДЛЯ ПРИГОТУВАННЯ КОМПОСТУ UA 91335 U UA 91335 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компостів та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома конструкція змішувача-аератора (Лысенко В. Компосты готовит смеситель. // Сельский механизатор. 1999. - 6. - с. 27.), що складається з рами на чотирьох колесах, що агрегатується з трактором; з правої сторони по ходу трактора на рамі поліспастом і канатом закріплено двошнековий робочий орган, з лівої - противага. Недоліком є мала продуктивність, складність конструкції, низька ефективність аерації. Найбільш близькою по технічній суті і результату є машина для приготування компосту (патент США № 3369797, МПК А01С 3/00), що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, що агрегатується з енергетичним засобом. Недоліком є складність конструкції, низька надійність в роботі. Задачею запропонованої корисної моделі, є уніфікація конструкції, раціоналізація за якістю змішування та енергетичними витратами. Поставлена задача вирішується тим, машина для приготування компосту, що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, який жорстко закріплений до рами, що агрегатується з енергетичним засобом, згідно з корисною моделлю, барабан, що поєднує функції подрібнення і прискорення маси, має гвинтову навивку, виступаючі зуби мають профіль логарифмічної спіралі, кривизну якої збільшено від початку леза до кінця, а кут між дотичною та напрямком руху зменшено. Загальними ознаками пристрою, що заявляється з найближчим аналогом, є рама, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом. Відмінною ознакою пристрою, що заявляється з найближчим аналогом, є те, що барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку, виступаючі зуби мають профіль логарифмічної спіралі, кривизну якої збільшено від початку леза до кінця, а кут між дотичною та напрямком руху зменшено. На кресленні схематично зображено машину для приготування компосту, вид зверху. Машина для приготування компосту містить раму 1, що навішується на передню навіску енергетичного засобу 2. На рамі встановлено обертальний барабан 3, що поєднує функції подрібнення і прискорення маси, має гвинтову навивку 4, виступаючі зуби 5 мають профіль логарифмічної спіралі, кривизну якої збільшено від початку леза до кінця, а кут між дотичною та напрямком руху зменшено. Між рамою 1 і обертальним барабаном 3 встановлено металевий щит 6 жорстко закріплений до рами. Привід обертального барабану 3 здійснюється через редуктор 7 і кардан 8 від ВВП енергетичного засобу 2. Робота машини для приготування компосту здійснюється наступним чином. Перед початком роботи здійснюється навішування машини на передню навіску енергетичного засобу 2, з'єднують карданний вал з ВВП. Обертання від ВВП передається на редуктор 7 до обертального барабану 3. При роботі машини зуби 5 врізуються в бурт 9, захоплюють певну кількість компостного матеріалу, та за рахунок гвинтової навивки 4 переміщують матеріал вбік, формуючи новий бурт 10. Під час перемішування і перекидання маси в новий бурт відбувається аерація компостної суміші, збільшується пористість, що покращує якість готового компосту і прискорює його дозрівання. Застосування запропонованої корисної моделі дозволить забезпечити уніфікацію конструкції, раціональне використання ширини захвату машини при роботі з різною шириною буртів і станом компостної суміші. Запропонована корисна модель може бути багаторазово відтворена і використана як машина для приготування компосту. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Машина для приготування компосту, що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним 1 UA 91335 U засобом, яка відрізняється тим, що барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку, виступаючі зуби мають профіль логарифмічної спіралі, кривизну якої збільшено від початку леза до кінця, а кут між дотичною та напрямком руху зменшено. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
