Респіратор

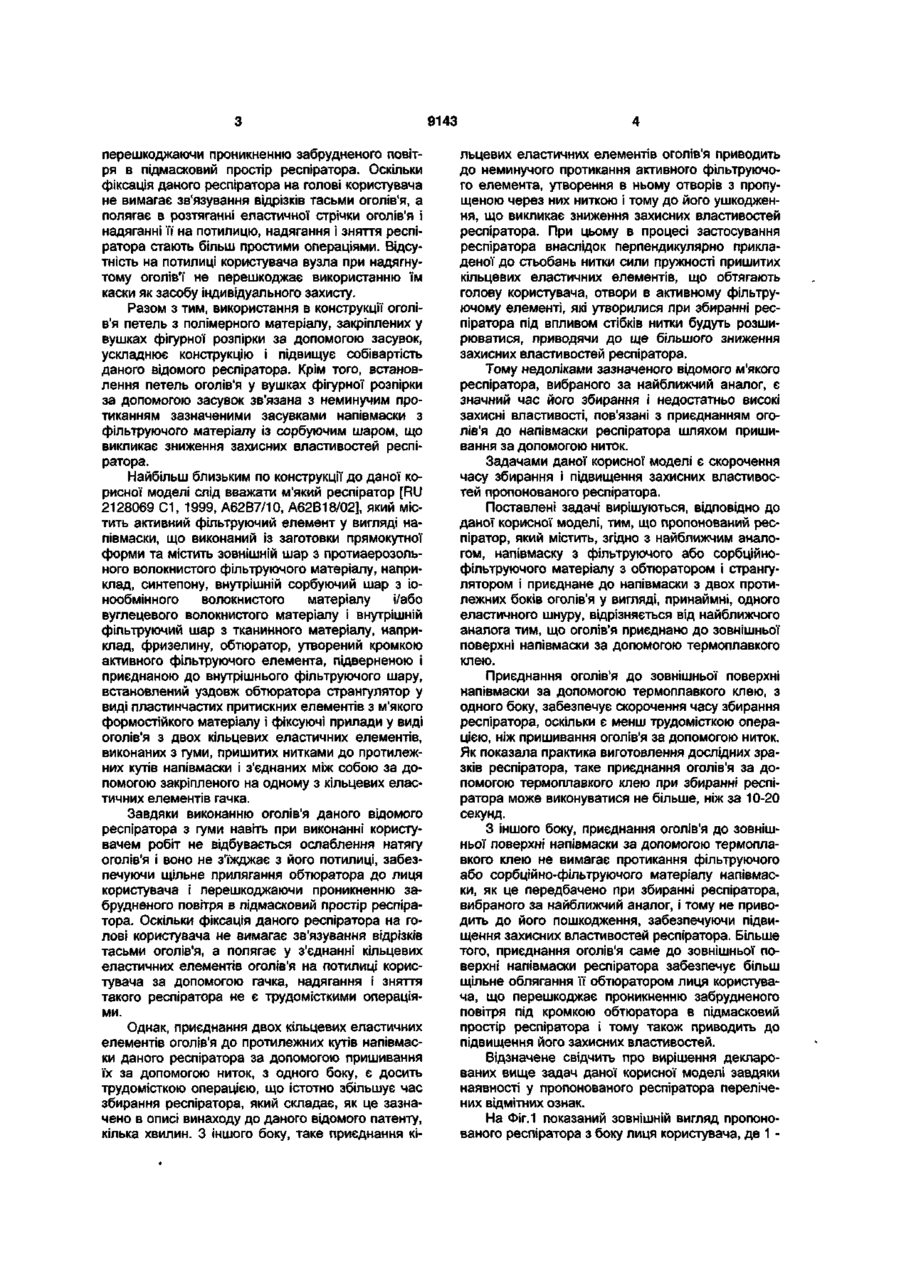

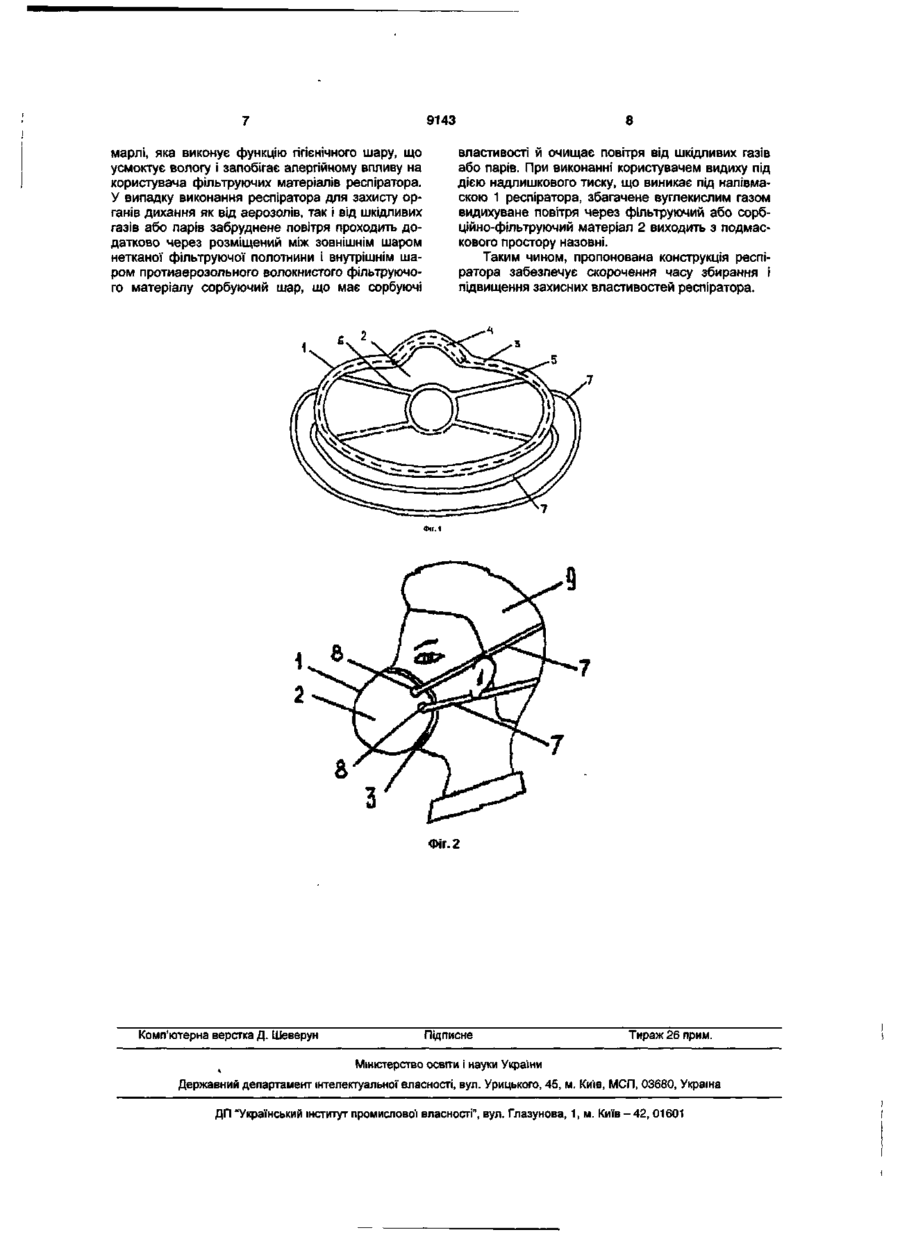

Респіратор, що містить напівмаску з фільтруючого або сорбційно-фільтруючого матеріалу з обтюратором і странгулятором і приєднане до напівмаски з двох протилежних боків оголів'я у вигляді, принаймні, одного еластичного шнура, який відрізняється тим, що оголів'я приєднано до зовнішньої поверхні напівмаски за допомогою термоплавкого клею. потилиці, що приводить до ослаблення щільності прилягання обтюратора до лиця користувача і викликає проникнення забрудненого повітря під кромкою обтюратора в підмасковий простір респіратора, погіршуючи його захисні властивості. Зав'язування вузлом відрізків тасьми оголів'я на потилиці при надяганні респіратора і розв'язування вузла при його знятті є для користувача досить незручними операціями. Крім того, наявність на потилиці користувача вузла зв'язаних відрізків тасьми оголів'я заважає використанню інших засобів індивідуального захисту, наприклад, каски. Відомий респіратор [RU 21525 U1, 2002, А62В7/10], що містить напівмаску з фільтруючого матеріалу із сорбуючим шаром, фігурну розпірку у вигляді вісімки з двома вушками на її периферійних ділянках, установлений на напівмасці клапан видиху, розташований по периметру фільтруючого матеріалу обтюратор з розміщеним у ньому странгулятором у виді металевого носового затиску і гумового шнура у формі кільця і оголів'я у виді еластичної стрічки, кінці якої пропущені через петлі з полімерного матеріалу, закріплені у вушках фігурної розпірки за допомогою засувок. Завдяки виконанню оголів'я даного відомого респіратора у виді еластичної стрічки, наприклад гуми, навіть при виконанні користувачем робіт не відбувається ослаблення натягу оголів'я і воно не з'їжджає з його потилиці, забезпечуючи щільне прилягання обтюратора до лиця користувача і СО О) 9143 перешкоджаючи проникненню забрудненого повітря в підмасковий простір респіратора. Оскільки фіксація даного респіратора на голові користувача не вимагає зв'язування відрізків тасьми оголів'я, а полягає в розтяганні еластичної стрічки оголів'я і надяганні її на потилицю, надягання і зняття респіратора стають більш простими операціями. Відсутність на потилиці користувача вузла при надягнутому оголів'ї не перешкоджає використанню їм каски як засобу індивідуального захисту. Разом з тим, використання в конструкції оголів'я петель з полімерного матеріалу, закріплених у вушках фігурної розпірки за допомогою засувок, ускладнює конструкцію і підвищує собівартість даного відомого респіратора. Крім того, встановлення петель оголів'я у вушках фігурної розпірки за допомогою засувок зв'язана з неминучим протиканням зазначеними засувками напівмаски з фільтруючого матеріалу із сорбуючим шаром, що викликає зниження захисних властивостей респіратора. Найбільш близьким по конструкції до даної корисної моделі слід вважати м'який респіратор [RU 2128069 С1, 1999, А62В7/10, А62В18/02], який містить активний фільтруючий елемент у вигляді напівмаски, що виконаний із заготовки прямокутної форми та містить зовнішній шар з протиаерозольного волокнистого фільтруючого матеріалу, наприклад, синтепону, внутрішній сорбуючий шар з іонообмінного волокнистого матеріалу і/або вуглецевого волокнистого матеріалу і внутрішній фільтруючий шар з тканинного матеріалу, наприклад, фризелину, обтюратор, утворений кромкою активного фільтруючого елемента, підверненою і приєднаною до внутрішнього фільтруючого шару, встановлений уздовж обтюратора странгулятор у виді пластинчастих притискних елементів з м'якого формостійкого матеріалу і фіксуючі прилади у виді оголів'я з двох кільцевих еластичних елементів, виконаних з гуми, пришитих нитками до протилежних кутів напівмаски і з'єднаних між собою за допомогою закріпленого на одному з кільцевих еластичних елементів гачка. Завдяки виконанню оголів'я даного відомого респіратора з гуми навіть при виконанні користувачем робіт не відбувається ослаблення натягу оголів'я і воно не з'їжджає з його потилиці, забезпечуючи щільне прилягання обтюратора до лиця користувача і перешкоджаючи проникненню забрудненого повітря в підмасковий простір респіратора. Оскільки фіксація даного респіратора на голові користувача не вимагає зв'язування відрізків тасьми оголів'я, а полягає у з'єднанні кільцевих еластичних елементів оголів'я на потилиці користувача за допомогою гачка, надягання і зняття такого респіратора не є трудомісткими операціями. Однак, приєднання двох кільцевих еластичних елементів оголів'я до протилежних кутів напівмаски даного респіратора за допомогою пришивання їх за допомогою ниток, з одного боку, є досить трудомісткою операцією, що істотно збільшує час збирання респіратора, який складає, як це зазначено в описі винаходу до даного відомого патенту, кілька хвилин. З іншого боку, таке приєднання кі льцевих еластичних елементів оголів я приводить до неминучого протикання активного фільтруючого елемента, утворення в ньому отворів з пропущеною через них ниткою і тому до його ушкодження, що викликає зниження захисних властивостей респіратора. При цьому в процесі застосування респіратора внаслідок перпендикулярно прикладеної до стьобань нитки сили пружності пришитих кільцевих еластичних елементів, що обтягають голову користувача, отвори в активному фільтруючому елементі, які утворилися при збиранні респіратора під впливом стібків нитки будуть розширюватися, приводячи до ще більшого зниження захисних властивостей респіратора. Тому недоліками зазначеного відомого м'якого респіратора, вибраного за найближчий аналог, є значний час його збирання і недостатньо високі захисні властивості, пов'язані з приєднанням оголів'я до напівмаски респіратора шляхом пришивання за допомогою ниток. Задачами даної корисної моделі є скорочення часу збирання і підвищення захисних властивостей пропонованого респіратора. Поставлені задачі вирішуються, відповідно до даної корисної моделі, тим, що пропонований респіратор, який містить, згідно з найближчим аналогом, напівмаску з фільтруючого або сорбційнофільтруючого матеріалу з обтюратором і странгулятором і приєднане до напівмаски з двох протилежних боків оголів'я у вигляді, принаймні, одного еластичного шнуру, відрізняється від найближчого аналога тим, що оголів'я приєднано до зовнішньої поверхні напівмаски за допомогою термоплавкого клею. Приєднання оголів'я до зовнішньої поверхні напівмаски за допомогою термоплавкого клею, з одного боку, забезпечує скорочення часу збирання респіратора, оскільки є менш трудомісткою операцією, ніж пришивання оголів'я за допомогою ниток. Як показала практика виготовлення дослідних зразків респіратора, таке приєднання оголів'я за допомогою термоплавкого клею при збиранні респіратора може виконуватися не більше, ніж за 10-20 секунд. З іншого боку, приєднання оголів'я до зовнішньої поверхні напівмаски за допомогою термоплавкого клею не вимагає протикання фільтруючого або сорбційно-фільтруючого матеріалу напівмаски, як це передбачено при збиранні респіратора, вибраного за найближчий аналог, і тому не приводить до його пошкодження, забезпечуючи підвищення захисних властивостей респіратора. Більше того, приєднання оголів'я саме до зовнішньої поверхні напівмаски респіратора забезпечує більш щільне облягання її обтюратором лиця користувача, що перешкоджає проникненню забрудненого повітря під кромкою обтюратора в підмасковий простір респіратора і тому також приводить до підвищення його захисних властивостей. Відзначене свідчить про вирішення декларованих вище задач даної корисної моделі завдяки наявності у пропонованого респіратора перелічених відмітних ознак. На Фіг.1 показаний зовнішній вигляд пропонованого респіратора з боку лиця користувача, де 1 9143 напівмаска, 2 - фільтруючий або сорбційнофільтруючий матеріал, 3 -обтюратор, 4 - носовий затиск, що входить до складу странгулятора, що знаходиться усередині обтюратора 3 і показаний штриховою лінією, 5 - гумовий шнур, що входить до складу странгулятора, що знаходиться усередині обтюратора 3 і показаний штриховою лінією, 6 - фігурна розпірка і 7 - шнур оголів'я. На Фіг.2 показаний зовнішній вигляд пропонованого респіратора, надягнутого на голову користувача, де 8 - клеєні сполуки і 9 - голова користувача. Пропонований респіратор містить напівмаску 1, виконану з фільтруючого або сорбційнофільтруючого матеріалу 2. У випадку виконання респіратора для захисту органів дихання тільки від аерозолів напівмаска 1 може бути виконана з фільтруючого матеріалу 2, який містить, наприклад, зовнішній шар нетканої фільтруючої полотнини або апретированої марлі, що виконує функцію протипилового фільтру грубого очищення, внутрішній шар протиаерозольного волокнистого фільтруючого матеріалу, наприклад, типу ФП (фільтр Петрянова) і звернений до лиця користувача шар марлі, яка виконує функцію гігієнічного шару, вбирає вологу і запобігає алергійному впливу на користувача фільтруючих матеріалів респіратора. У випадку виконання респіратора для захисту органів дихання як від аерозолів, так і від шкідливих газів і парів напівмаска 1може бути виконана із сорбційно-фільтруючого матеріалу 2, що додатково містить розміщений між зовнішнім шаром нетканої фільтруючої полотнини і внутрішнім шаром протиаерозольного волокнистого фільтруючого матеріалу сорбуючий шар, виконаний, наприклад, з протиаерозольного волокнистого фільтруючого матеріалу, наповненого порошкоподібним сорбентом, або з іонообмінного волокнистого матеріалу або з вуглецевого волокнистого матеріалу. Респіратор містить також обтюратор 3 і розміщений усередині його странгулятор, який складається з з'єднаних у кільце носового затиску 4, виконаного у вигляді гнучкої металевої пластини прямокутної або підковоподібної форми, і гумового шнура 5. Після розміщення странгулятора по периметру фільтруючого або сорбційнофільтруючого матеріалу 2 обтюратор 3 може бути виконаний підвертанням кромки фільтруючого або сорбційно-фільтруючого матеріалу 2 і приєднанням її по його периметру до зверненого до лиця користувача шару марлі методом точечного термоскріплення з використанням розплаву полімеру, наприклад, на основі полівінілацетату, як це дозволяють виконати, наприклад, відомі установка для виготовлення респіраторів методом термоскріплення [RU 2106161 С1, 1998, А62В7/00, В65Н21/00] або напівавтомат для збирання респіраторів [RU 2203115 С1, 2003, А62В7/10, В65Н 21/00]. Респіратор може також містити встановлену з внутрішньої сторони напівмаски 1 фігурну розпірку 6, яка запобігає прилипанню фільтруючого або сорбційно-фільтруючого матеріалу 2 до лиця при виконанні користувачем вдиху і виконана з полімерного матеріалу, наприклад, у виді вісімки, як це показано на Фіг. 1 і передбачено конструкці єю відомого респіратора [RU 21525 U1, 2002, А62В7/10], або у вигляді шестипроменевої зірки, як це передбачено конструкціями раніше згаданих відомих легких респіраторів ШБ-1 "Лепесток", "Лепесток-200", "Лепесток-Г", "Лепесток-А" і "Лепесток-В" ["Лепесток" (Легкі респіратори) / Петрянов І. В. та інші. - М.: Наука, 1984, с.75-77, рис.4.10, с.79, рис.4.13, с.187-188, с.194-195], а також ряду інших відомих респіраторів [RU 2042394 С1, 1995, В01В39/16, RU 2113256 С1, 1998, А62В7/10]. Крім того, респіратор містить, принаймні, один шнур 7 оголів'я, виконаний з еластичного матеріалу, наприклад, тасьми еластичної або гумки в'язаної. На думку авторів даної корисної моделі, найбільш прийнятним є використання в конструкції пропонованого респіратора двох шнурів 7 оголів'я, виконаних з можливістю охоплення ними потилиці голови 9 користувача при надягнутому респіраторі і розміщення одного з них над вухом користувача, а іншого - під вухом користувача (див. Фіг.2). Шнури 7 оголів'я прикріплені до напівмаски 1 із двох протилежних боків за допомогою клеєних сполучень 8, які одержані з використанням термоплавкого клею, наприклад, марки S-84 виробництва фірми «Eiettrograf SAS», Італія, що має температуру плавлення близько 200°С і час отвердіння близько 15 секунд і наноситься на напівмаску 1 з використанням, наприклад, електроаплікатора марки EG-230. Респіратор надягають у такий спосіб. Надягають напівмаску 1 респіратора на лице голови 9 користувача, починаючи з підборіддя, поміщають верхню частину обтюратора 3 з носовим затиском 4 на перенісся, обжимають пальцями носовий затиск 4 по формі перенісся, розтягують шнури 7 оголів'я і надягають їх на потилицю голови 9 користувача, розташовуючи один шнур 7 оголів'я над вухом, а другий шнур 7 оголів'я - під вухом користувача. За необхідності зменшення довжини шнурів 7 оголів'я відповідно до розмірів голови 9 користувача кожен шнур 7 оголів'я може бути зав'язаний вузлом. Для зняття респіратора, наприклад, при перерві в роботі після виходу з забрудненої зони розтягують верхній шнур 7 оголів'я, опускають його під вухо на шию голови 9 користувача і знімають напівмаску 1. При цьому респіратор залишається висіти на шиї голови 9 користувача на час перерви в роботі, залишаючи руки користувача вільними. Пропонований респіратор працює в такий спосіб При виконанні користувачем вдиху під дією виникаючого під напівмаскою 1 респіратора розрідження забруднене повітря проходить через фільтруючий або сорбційно-фільтруючий матеріал 2 до органів дихання. При цьому у випадку використання в респіраторі фільтруючого матеріалу 2, що захищає органи дихання користувача тільки від аерозолів, забруднене повітря послідовно проходить через зовнішній шар нетканої фільтруючої полотнини або апретированої марлі, очищаючись від порівняно великих часток аерозолів, внутрішній шар протиаерозольного волокнистого фільтруючого матеріалу, остаточно очищаючись від часток аерозолів, і звернений до лиця користувача шар 9143 марлі, яка виконує функцію гігієнічного шару, що усмоктує вологу і запобігає алергійному впливу на користувача фільтруючих матеріалів респіратора. У випадку виконання респіратора для захисту органів дихання як від аерозолів, так і від шкідливих газів або парів забруднене повітря проходить додатково через розміщений між зовнішнім шаром нетканої фільтруючої полотнини і внутрішнім шаром протиаерозольного волокнистого фільтруючого матеріалу сорбуючий шар, що має сорбуючі 8 властивості й очищає повітря від шкідливих газів або парів. При виконанні користувачем видиху під дією надлишкового тиску, що виникає під напівмаскою 1 респіратора, збагачене вуглекислим газом видихуване повітря через фільтруючий або сорбційно-фільтруючий матеріал 2 виходить з подмаскового простору назовні. Таким чином, пропонована конструкція респіратора забезпечує скорочення часу збирання і підвищення захисних властивостей респіратора. 9 Фіг. 2 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
