Пристрій для моніторингу стану сільськогосподарських угідь

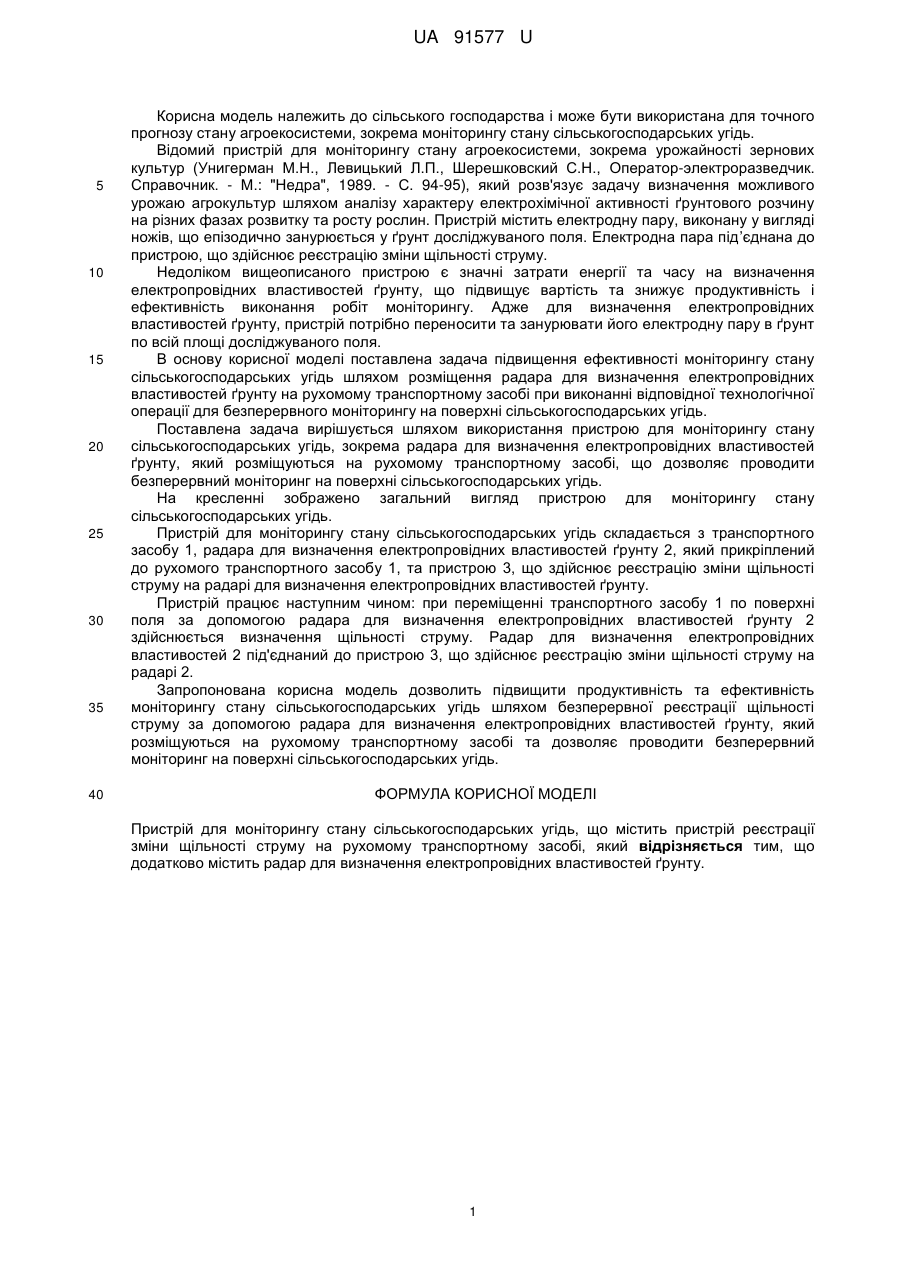

Реферат: UA 91577 U UA 91577 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільського господарства і може бути використана для точного прогнозу стану агроекосистеми, зокрема моніторингу стану сільськогосподарських угідь. Відомий пристрій для моніторингу стану агроекосистеми, зокрема урожайності зернових культур (Унигерман М.Н., Левицький Л.П., Шерешковский С.Н., Оператор-электроразведчик. Справочник. - М.: "Недра", 1989. - С. 94-95), який розв'язує задачу визначення можливого урожаю агрокультур шляхом аналізу характеру електрохімічної активності ґрунтового розчину на різних фазах розвитку та росту рослин. Пристрій містить електродну пару, виконану у вигляді ножів, що епізодично занурюється у ґрунт досліджуваного поля. Електродна пара під’єднана до пристрою, що здійснює реєстрацію зміни щільності струму. Недоліком вищеописаного пристрою є значні затрати енергії та часу на визначення електропровідних властивостей ґрунту, що підвищує вартість та знижує продуктивність і ефективність виконання робіт моніторингу. Адже для визначення електропровідних властивостей ґрунту, пристрій потрібно переносити та занурювати його електродну пару в ґрунт по всій площі досліджуваного поля. В основу корисної моделі поставлена задача підвищення ефективності моніторингу стану сільськогосподарських угідь шляхом розміщення радара для визначення електропровідних властивостей ґрунту на рухомому транспортному засобі при виконанні відповідної технологічної операції для безперервного моніторингу на поверхні сільськогосподарських угідь. Поставлена задача вирішується шляхом використання пристрою для моніторингу стану сільськогосподарських угідь, зокрема радара для визначення електропровідних властивостей ґрунту, який розміщуються на рухомому транспортному засобі, що дозволяє проводити безперервний моніторинг на поверхні сільськогосподарських угідь. На кресленні зображено загальний вигляд пристрою для моніторингу стану сільськогосподарських угідь. Пристрій для моніторингу стану сільськогосподарських угідь складається з транспортного засобу 1, радара для визначення електропровідних властивостей ґрунту 2, який прикріплений до рухомого транспортного засобу 1, та пристрою 3, що здійснює реєстрацію зміни щільності струму на радарі для визначення електропровідних властивостей ґрунту. Пристрій працює наступним чином: при переміщенні транспортного засобу 1 по поверхні поля за допомогою радара для визначення електропровідних властивостей ґрунту 2 здійснюється визначення щільності струму. Радар для визначення електропровідних властивостей 2 під'єднаний до пристрою 3, що здійснює реєстрацію зміни щільності струму на радарі 2. Запропонована корисна модель дозволить підвищити продуктивність та ефективність моніторингу стану сільськогосподарських угідь шляхом безперервної реєстрації щільності струму за допомогою радара для визначення електропровідних властивостей ґрунту, який розміщуються на рухомому транспортному засобі та дозволяє проводити безперервний моніторинг на поверхні сільськогосподарських угідь. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для моніторингу стану сільськогосподарських угідь, що містить пристрій реєстрації зміни щільності струму на рухомому транспортному засобі, який відрізняється тим, що додатково містить радар для визначення електропровідних властивостей ґрунту. 1 UA 91577 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
