Спосіб будівництва куща свердловин на морі

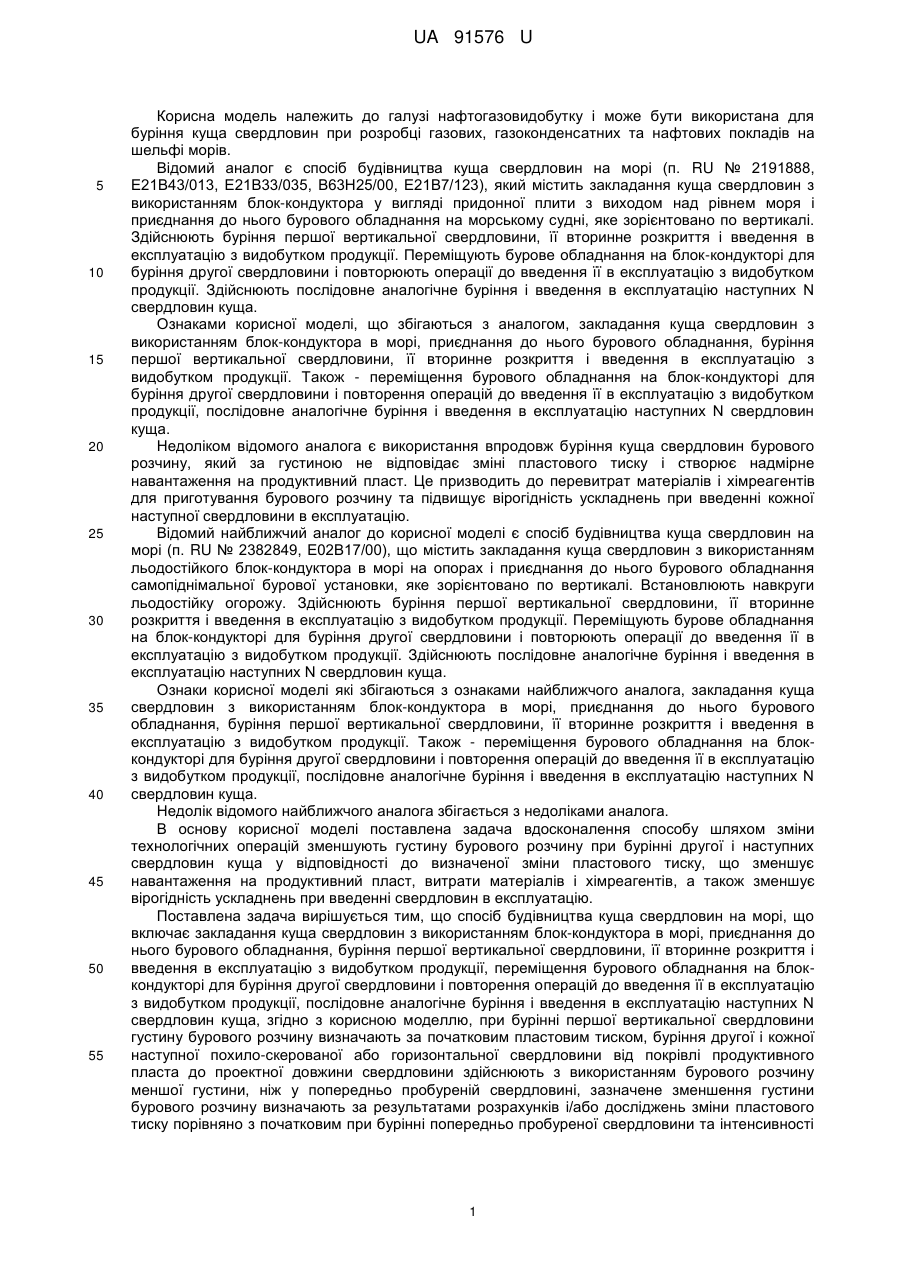

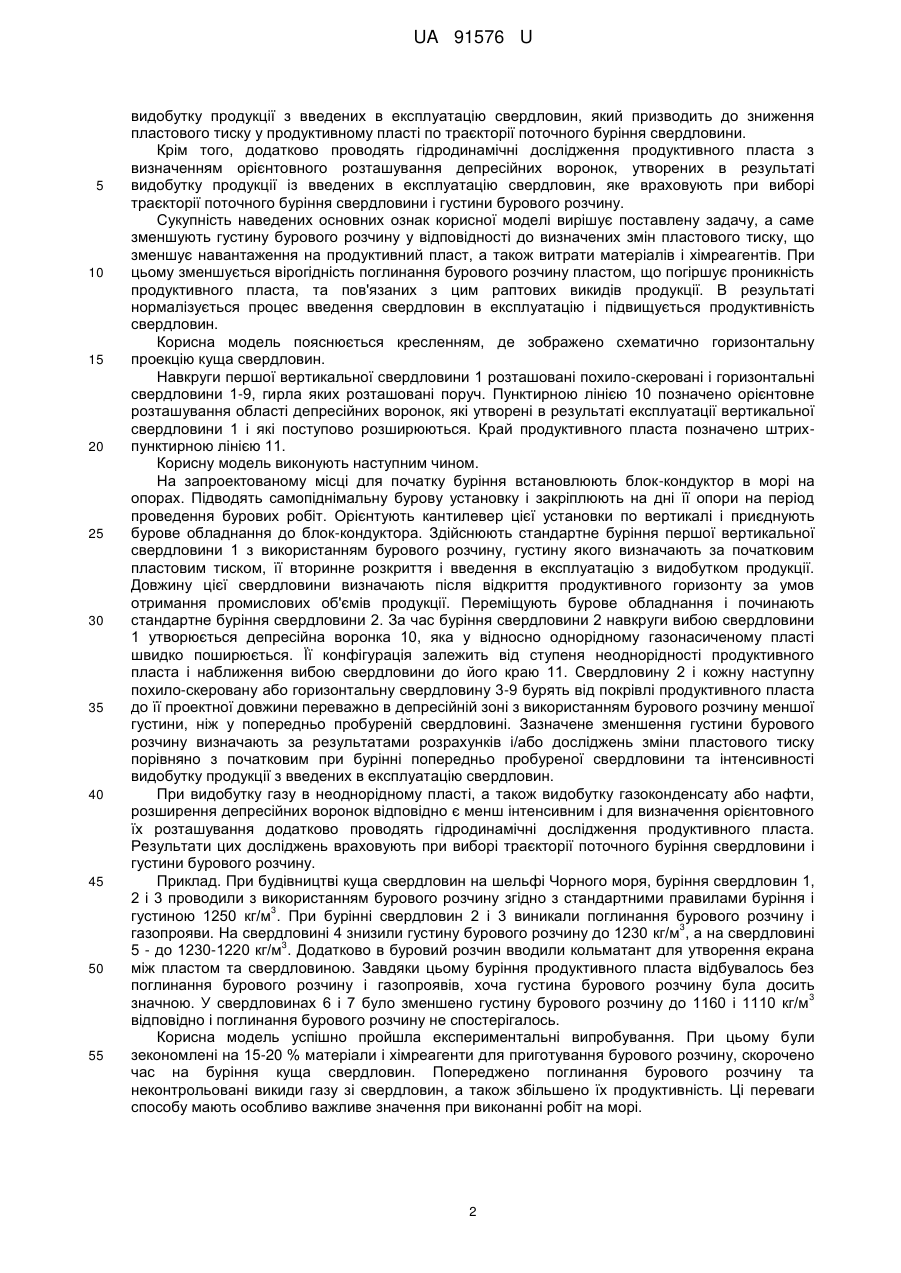

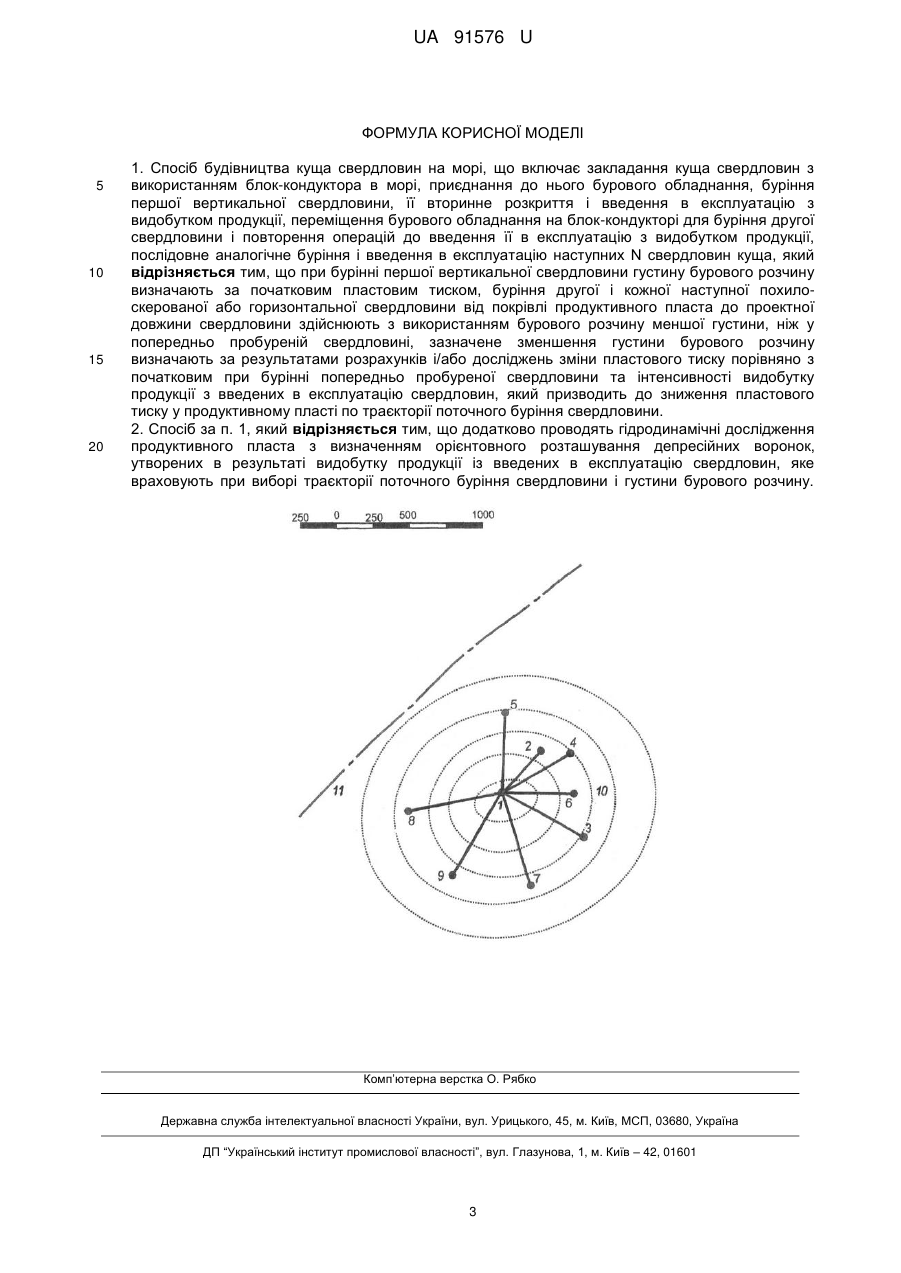

Реферат: UA 91576 U UA 91576 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі нафтогазовидобутку і може бути використана для буріння куща свердловин при розробці газових, газоконденсатних та нафтових покладів на шельфі морів. Відомий аналог є спосіб будівництва куща свердловин на морі (п. RU № 2191888, Е21В43/013, Е21В33/035, В63Н25/00, Е21В7/123), який містить закладання куща свердловин з використанням блок-кондуктора у вигляді придонної плити з виходом над рівнем моря і приєднання до нього бурового обладнання на морському судні, яке зорієнтовано по вертикалі. Здійснюють буріння першої вертикальної свердловини, її вторинне розкриття і введення в експлуатацію з видобутком продукції. Переміщують бурове обладнання на блок-кондукторі для буріння другої свердловини і повторюють операції до введення її в експлуатацію з видобутком продукції. Здійснюють послідовне аналогічне буріння і введення в експлуатацію наступних N свердловин куща. Ознаками корисної моделі, що збігаються з аналогом, закладання куща свердловин з використанням блок-кондуктора в морі, приєднання до нього бурового обладнання, буріння першої вертикальної свердловини, її вторинне розкриття і введення в експлуатацію з видобутком продукції. Також - переміщення бурового обладнання на блок-кондукторі для буріння другої свердловини і повторення операцій до введення її в експлуатацію з видобутком продукції, послідовне аналогічне буріння і введення в експлуатацію наступних N свердловин куща. Недоліком відомого аналога є використання впродовж буріння куща свердловин бурового розчину, який за густиною не відповідає зміні пластового тиску і створює надмірне навантаження на продуктивний пласт. Це призводить до перевитрат матеріалів і хімреагентів для приготування бурового розчину та підвищує вірогідність ускладнень при введенні кожної наступної свердловини в експлуатацію. Відомий найближчий аналог до корисної моделі є спосіб будівництва куща свердловин на морі (п. RU № 2382849, Е02В17/00), що містить закладання куща свердловин з використанням льодостійкого блок-кондуктора в морі на опорах і приєднання до нього бурового обладнання самопіднімальної бурової установки, яке зорієнтовано по вертикалі. Встановлюють навкруги льодостійку огорожу. Здійснюють буріння першої вертикальної свердловини, її вторинне розкриття і введення в експлуатацію з видобутком продукції. Переміщують бурове обладнання на блок-кондукторі для буріння другої свердловини і повторюють операції до введення її в експлуатацію з видобутком продукції. Здійснюють послідовне аналогічне буріння і введення в експлуатацію наступних N свердловин куща. Ознаки корисної моделі які збігаються з ознаками найближчого аналога, закладання куща свердловин з використанням блок-кондуктора в морі, приєднання до нього бурового обладнання, буріння першої вертикальної свердловини, її вторинне розкриття і введення в експлуатацію з видобутком продукції. Також - переміщення бурового обладнання на блоккондукторі для буріння другої свердловини і повторення операцій до введення її в експлуатацію з видобутком продукції, послідовне аналогічне буріння і введення в експлуатацію наступних N свердловин куща. Недолік відомого найближчого аналога збігається з недоліками аналога. В основу корисної моделі поставлена задача вдосконалення способу шляхом зміни технологічних операцій зменшують густину бурового розчину при бурінні другої і наступних свердловин куща у відповідності до визначеної зміни пластового тиску, що зменшує навантаження на продуктивний пласт, витрати матеріалів і хімреагентів, а також зменшує вірогідність ускладнень при введенні свердловин в експлуатацію. Поставлена задача вирішується тим, що спосіб будівництва куща свердловин на морі, що включає закладання куща свердловин з використанням блок-кондуктора в морі, приєднання до нього бурового обладнання, буріння першої вертикальної свердловини, її вторинне розкриття і введення в експлуатацію з видобутком продукції, переміщення бурового обладнання на блоккондукторі для буріння другої свердловини і повторення операцій до введення її в експлуатацію з видобутком продукції, послідовне аналогічне буріння і введення в експлуатацію наступних N свердловин куща, згідно з корисною моделлю, при бурінні першої вертикальної свердловини густину бурового розчину визначають за початковим пластовим тиском, буріння другої і кожної наступної похило-скерованої або горизонтальної свердловини від покрівлі продуктивного пласта до проектної довжини свердловини здійснюють з використанням бурового розчину меншої густини, ніж у попередньо пробуреній свердловині, зазначене зменшення густини бурового розчину визначають за результатами розрахунків і/або досліджень зміни пластового тиску порівняно з початковим при бурінні попередньо пробуреної свердловини та інтенсивності 1 UA 91576 U 5 10 15 20 25 30 35 40 45 50 55 видобутку продукції з введених в експлуатацію свердловин, який призводить до зниження пластового тиску у продуктивному пласті по траєкторії поточного буріння свердловини. Крім того, додатково проводять гідродинамічні дослідження продуктивного пласта з визначенням орієнтовного розташування депресійних воронок, утворених в результаті видобутку продукції із введених в експлуатацію свердловин, яке враховують при виборі траєкторії поточного буріння свердловини і густини бурового розчину. Сукупність наведених основних ознак корисної моделі вирішує поставлену задачу, а саме зменшують густину бурового розчину у відповідності до визначених змін пластового тиску, що зменшує навантаження на продуктивний пласт, а також витрати матеріалів і хімреагентів. При цьому зменшується вірогідність поглинання бурового розчину пластом, що погіршує проникність продуктивного пласта, та пов'язаних з цим раптових викидів продукції. В результаті нормалізується процес введення свердловин в експлуатацію і підвищується продуктивність свердловин. Корисна модель пояснюється кресленням, де зображено схематично горизонтальну проекцію куща свердловин. Навкруги першої вертикальної свердловини 1 розташовані похило-скеровані і горизонтальні свердловини 1-9, гирла яких розташовані поруч. Пунктирною лінією 10 позначено орієнтовне розташування області депресійних воронок, які утворені в результаті експлуатації вертикальної свердловини 1 і які поступово розширюються. Край продуктивного пласта позначено штрихпунктирною лінією 11. Корисну модель виконують наступним чином. На запроектованому місці для початку буріння встановлюють блок-кондуктор в морі на опорах. Підводять самопіднімальну бурову установку і закріплюють на дні її опори на період проведення бурових робіт. Орієнтують кантилевер цієї установки по вертикалі і приєднують бурове обладнання до блок-кондуктора. Здійснюють стандартне буріння першої вертикальної свердловини 1 з використанням бурового розчину, густину якого визначають за початковим пластовим тиском, її вторинне розкриття і введення в експлуатацію з видобутком продукції. Довжину цієї свердловини визначають після відкриття продуктивного горизонту за умов отримання промислових об'ємів продукції. Переміщують бурове обладнання і починають стандартне буріння свердловини 2. За час буріння свердловини 2 навкруги вибою свердловини 1 утворюється депресійна воронка 10, яка у відносно однорідному газонасиченому пласті швидко поширюється. Її конфігурація залежить від ступеня неоднорідності продуктивного пласта і наближення вибою свердловини до його краю 11. Свердловину 2 і кожну наступну похило-скеровану або горизонтальну свердловину 3-9 бурять від покрівлі продуктивного пласта до її проектної довжини переважно в депресійній зоні з використанням бурового розчину меншої густини, ніж у попередньо пробуреній свердловині. Зазначене зменшення густини бурового розчину визначають за результатами розрахунків і/або досліджень зміни пластового тиску порівняно з початковим при бурінні попередньо пробуреної свердловини та інтенсивності видобутку продукції з введених в експлуатацію свердловин. При видобутку газу в неоднорідному пласті, а також видобутку газоконденсату або нафти, розширення депресійних воронок відповідно є менш інтенсивним і для визначення орієнтовного їх розташування додатково проводять гідродинамічні дослідження продуктивного пласта. Результати цих досліджень враховують при виборі траєкторії поточного буріння свердловини і густини бурового розчину. Приклад. При будівництві куща свердловин на шельфі Чорного моря, буріння свердловин 1, 2 і 3 проводили з використанням бурового розчину згідно з стандартними правилами буріння і 3 густиною 1250 кг/м . При бурінні свердловин 2 і 3 виникали поглинання бурового розчину і 3 газопрояви. На свердловині 4 знизили густину бурового розчину до 1230 кг/м , а на свердловині 3 5 - до 1230-1220 кг/м . Додатково в буровий розчин вводили кольматант для утворення екрана між пластом та свердловиною. Завдяки цьому буріння продуктивного пласта відбувалось без поглинання бурового розчину і газопроявів, хоча густина бурового розчину була досить 3 значною. У свердловинах 6 і 7 було зменшено густину бурового розчину до 1160 і 1110 кг/м відповідно і поглинання бурового розчину не спостерігалось. Корисна модель успішно пройшла експериментальні випробування. При цьому були зекономлені на 15-20 % матеріали і хімреагенти для приготування бурового розчину, скорочено час на буріння куща свердловин. Попереджено поглинання бурового розчину та неконтрольовані викиди газу зі свердловин, а також збільшено їх продуктивність. Ці переваги способу мають особливо важливе значення при виконанні робіт на морі. 2 UA 91576 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Спосіб будівництва куща свердловин на морі, що включає закладання куща свердловин з використанням блок-кондуктора в морі, приєднання до нього бурового обладнання, буріння першої вертикальної свердловини, її вторинне розкриття і введення в експлуатацію з видобутком продукції, переміщення бурового обладнання на блок-кондукторі для буріння другої свердловини і повторення операцій до введення її в експлуатацію з видобутком продукції, послідовне аналогічне буріння і введення в експлуатацію наступних N свердловин куща, який відрізняється тим, що при бурінні першої вертикальної свердловини густину бурового розчину визначають за початковим пластовим тиском, буріння другої і кожної наступної похилоскерованої або горизонтальної свердловини від покрівлі продуктивного пласта до проектної довжини свердловини здійснюють з використанням бурового розчину меншої густини, ніж у попередньо пробуреній свердловині, зазначене зменшення густини бурового розчину визначають за результатами розрахунків і/або досліджень зміни пластового тиску порівняно з початковим при бурінні попередньо пробуреної свердловини та інтенсивності видобутку продукції з введених в експлуатацію свердловин, який призводить до зниження пластового тиску у продуктивному пласті по траєкторії поточного буріння свердловини. 2. Спосіб за п. 1, який відрізняється тим, що додатково проводять гідродинамічні дослідження продуктивного пласта з визначенням орієнтовного розташування депресійних воронок, утворених в результаті видобутку продукції із введених в експлуатацію свердловин, яке враховують при виборі траєкторії поточного буріння свердловини і густини бурового розчину. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
