Контрольна шкала процесу тиснення фольгою

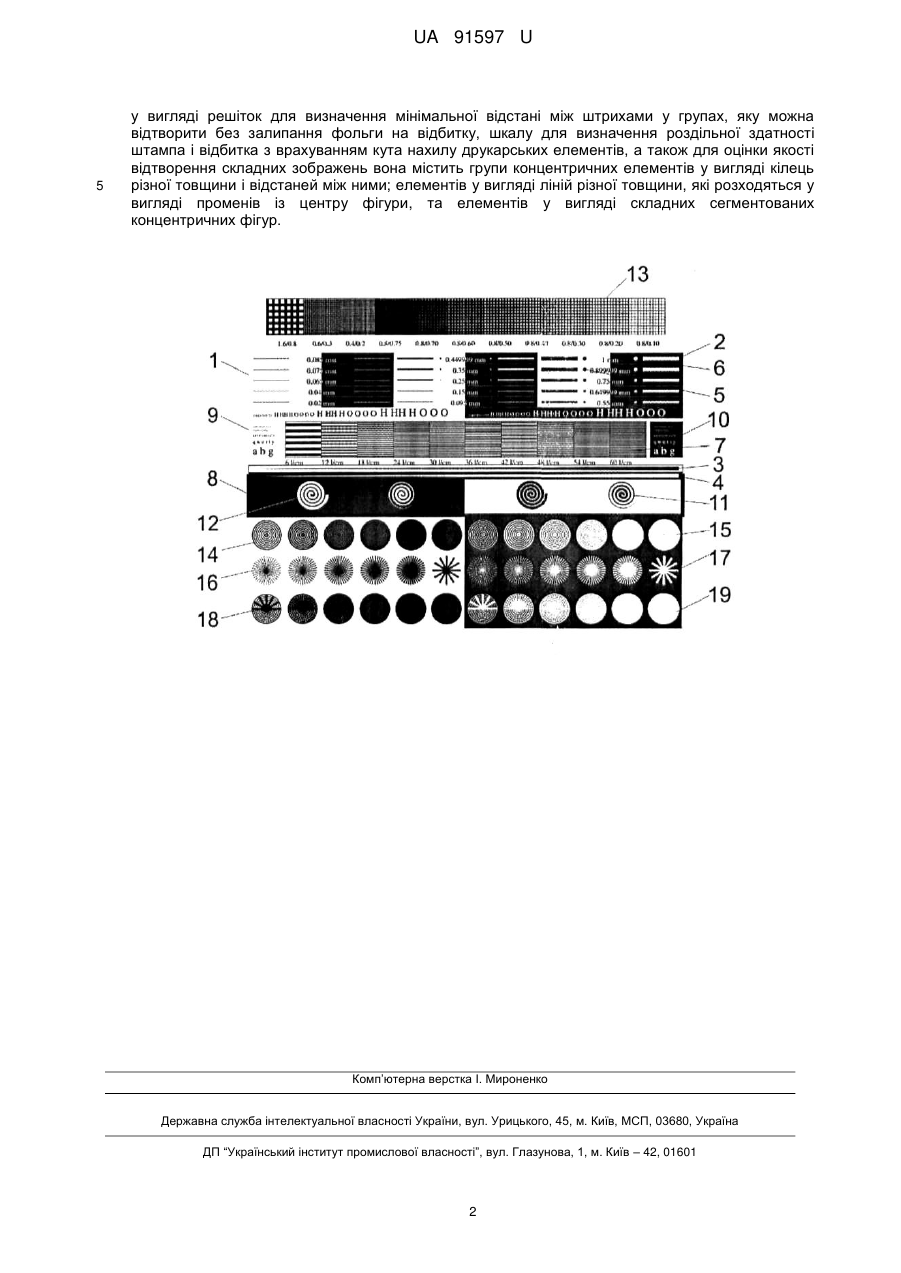

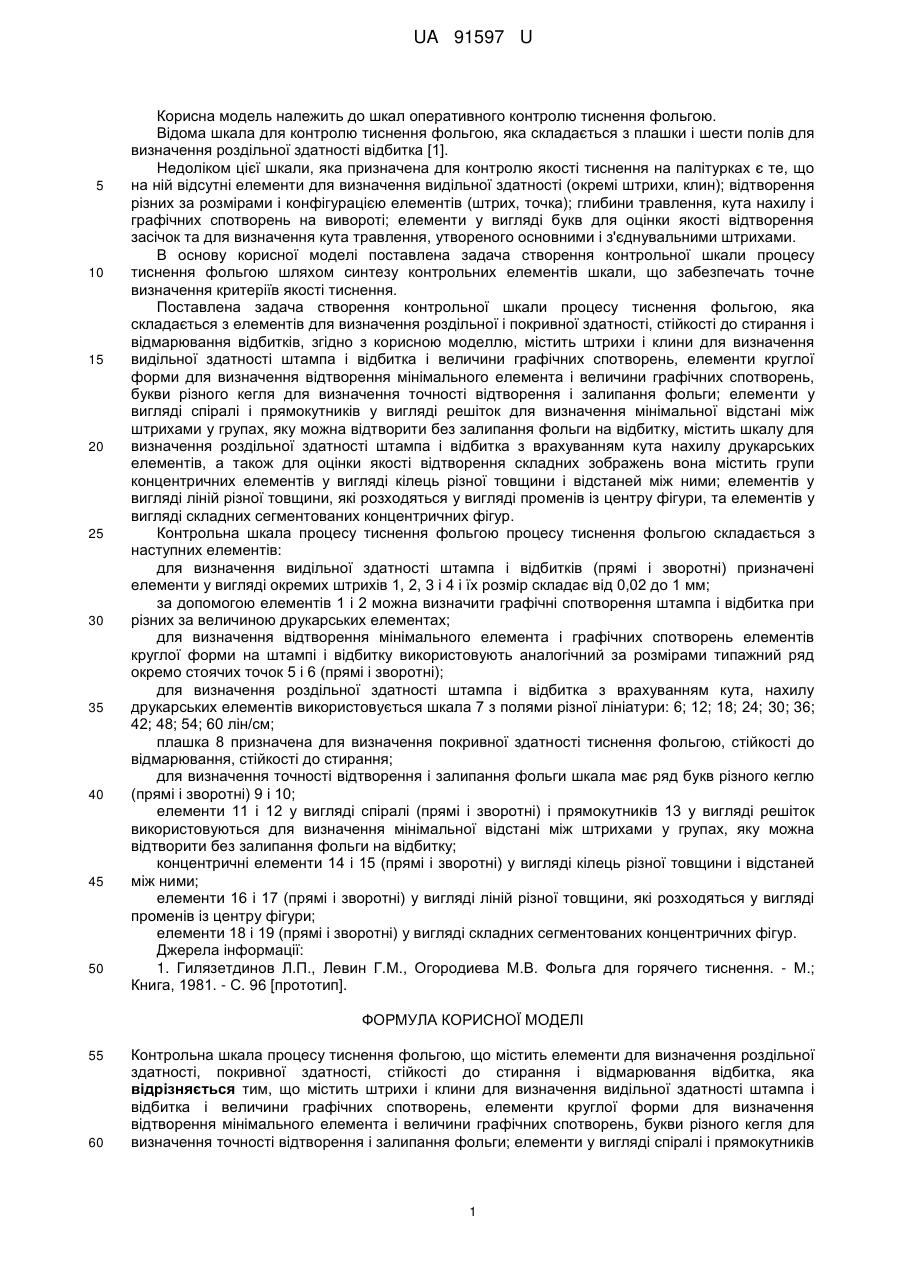

Реферат: UA 91597 U UA 91597 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до шкал оперативного контролю тиснення фольгою. Відома шкала для контролю тиснення фольгою, яка складається з плашки і шести полів для визначення роздільної здатності відбитка [1]. Недоліком цієї шкали, яка призначена для контролю якості тиснення на палітурках є те, що на ній відсутні елементи для визначення видільної здатності (окремі штрихи, клин); відтворення різних за розмірами і конфігурацією елементів (штрих, точка); глибини травлення, кута нахилу і графічних спотворень на вивороті; елементи у вигляді букв для оцінки якості відтворення засічок та для визначення кута травлення, утвореного основними і з'єднувальними штрихами. В основу корисної моделі поставлена задача створення контрольної шкали процесу тиснення фольгою шляхом синтезу контрольних елементів шкали, що забезпечать точне визначення критеріїв якості тиснення. Поставлена задача створення контрольної шкали процесу тиснення фольгою, яка складається з елементів для визначення роздільної і покривної здатності, стійкості до стирання і відмарювання відбитків, згідно з корисною моделлю, містить штрихи і клини для визначення видільної здатності штампа і відбитка і величини графічних спотворень, елементи круглої форми для визначення відтворення мінімального елемента і величини графічних спотворень, букви різного кегля для визначення точності відтворення і залипання фольги; елементи у вигляді спіралі і прямокутників у вигляді решіток для визначення мінімальної відстані між штрихами у групах, яку можна відтворити без залипання фольги на відбитку, містить шкалу для визначення роздільної здатності штампа і відбитка з врахуванням кута нахилу друкарських елементів, а також для оцінки якості відтворення складних зображень вона містить групи концентричних елементів у вигляді кілець різної товщини і відстаней між ними; елементів у вигляді ліній різної товщини, які розходяться у вигляді променів із центру фігури, та елементів у вигляді складних сегментованих концентричних фігур. Контрольна шкала процесу тиснення фольгою процесу тиснення фольгою складається з наступних елементів: для визначення видільної здатності штампа і відбитків (прямі і зворотні) призначені елементи у вигляді окремих штрихів 1, 2, 3 і 4 і їх розмір складає від 0,02 до 1 мм; за допомогою елементів 1 і 2 можна визначити графічні спотворення штампа і відбитка при різних за величиною друкарських елементах; для визначення відтворення мінімального елемента і графічних спотворень елементів круглої форми на штампі і відбитку використовують аналогічний за розмірами типажний ряд окремо стоячих точок 5 і 6 (прямі і зворотні); для визначення роздільної здатності штампа і відбитка з врахуванням кута, нахилу друкарських елементів використовується шкала 7 з полями різної лініатури: 6; 12; 18; 24; 30; 36; 42; 48; 54; 60 лін/см; плашка 8 призначена для визначення покривної здатності тиснення фольгою, стійкості до відмарювання, стійкості до стирання; для визначення точності відтворення і залипання фольги шкала має ряд букв різного кеглю (прямі і зворотні) 9 і 10; елементи 11 і 12 у вигляді спіралі (прямі і зворотні) і прямокутників 13 у вигляді решіток використовуються для визначення мінімальної відстані між штрихами у групах, яку можна відтворити без залипання фольги на відбитку; концентричні елементи 14 і 15 (прямі і зворотні) у вигляді кілець різної товщини і відстаней між ними; елементи 16 і 17 (прямі і зворотні) у вигляді ліній різної товщини, які розходяться у вигляді променів із центру фігури; елементи 18 і 19 (прямі і зворотні) у вигляді складних сегментованих концентричних фігур. Джерела інформації: 1. Гилязетдинов Л.П., Левин Г.М., Огородиева М.В. Фольга для горячего тиснення. - М.; Книга, 1981. - С. 96 [прототип]. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Контрольна шкала процесу тиснення фольгою, що містить елементи для визначення роздільної здатності, покривної здатності, стійкості до стирання і відмарювання відбитка, яка відрізняється тим, що містить штрихи і клини для визначення видільної здатності штампа і відбитка і величини графічних спотворень, елементи круглої форми для визначення відтворення мінімального елемента і величини графічних спотворень, букви різного кегля для визначення точності відтворення і залипання фольги; елементи у вигляді спіралі і прямокутників 1 UA 91597 U 5 у вигляді решіток для визначення мінімальної відстані між штрихами у групах, яку можна відтворити без залипання фольги на відбитку, шкалу для визначення роздільної здатності штампа і відбитка з врахуванням кута нахилу друкарських елементів, а також для оцінки якості відтворення складних зображень вона містить групи концентричних елементів у вигляді кілець різної товщини і відстаней між ними; елементів у вигляді ліній різної товщини, які розходяться у вигляді променів із центру фігури, та елементів у вигляді складних сегментованих концентричних фігур. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
