Пристрій для відкривання маточних рослин клонових підщеп

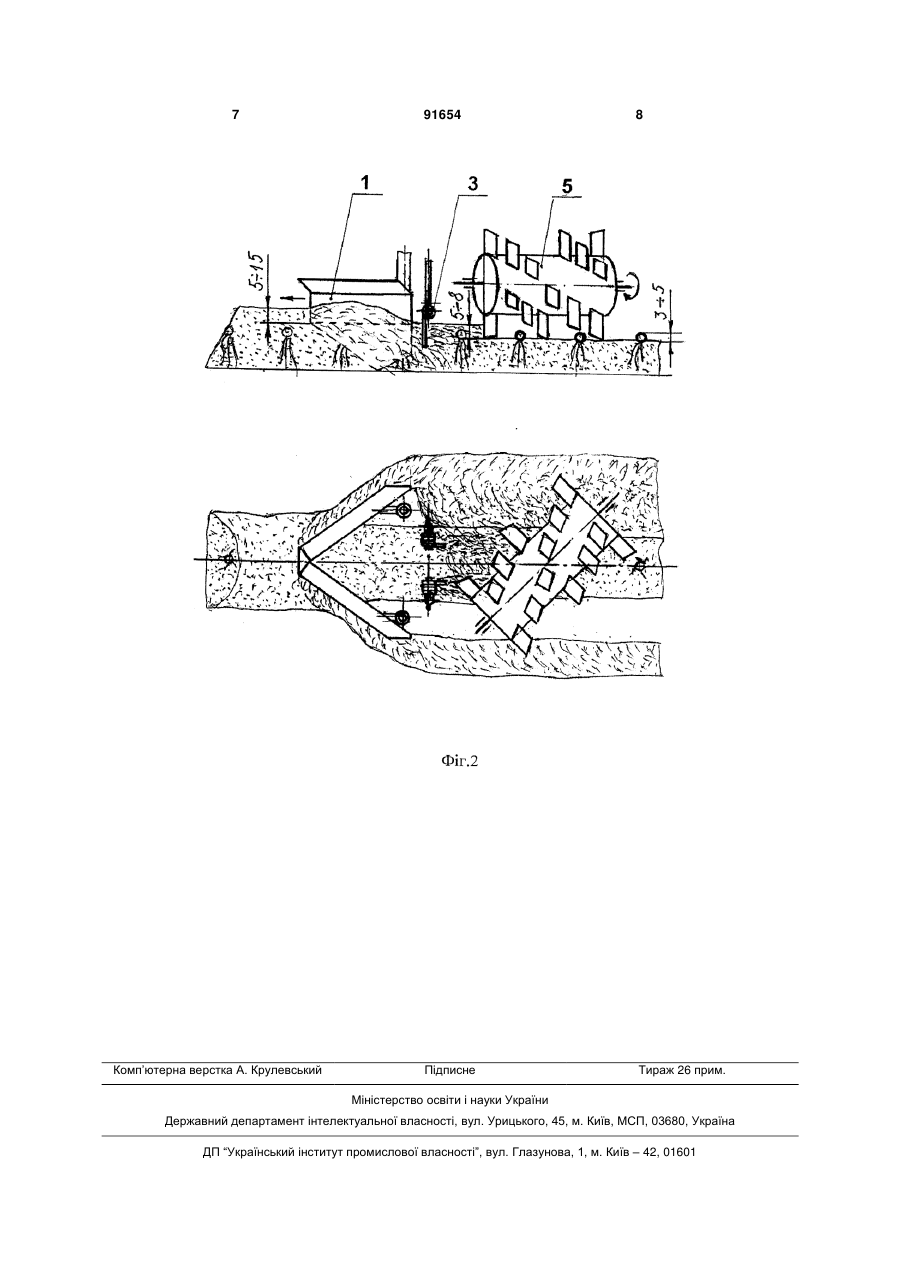

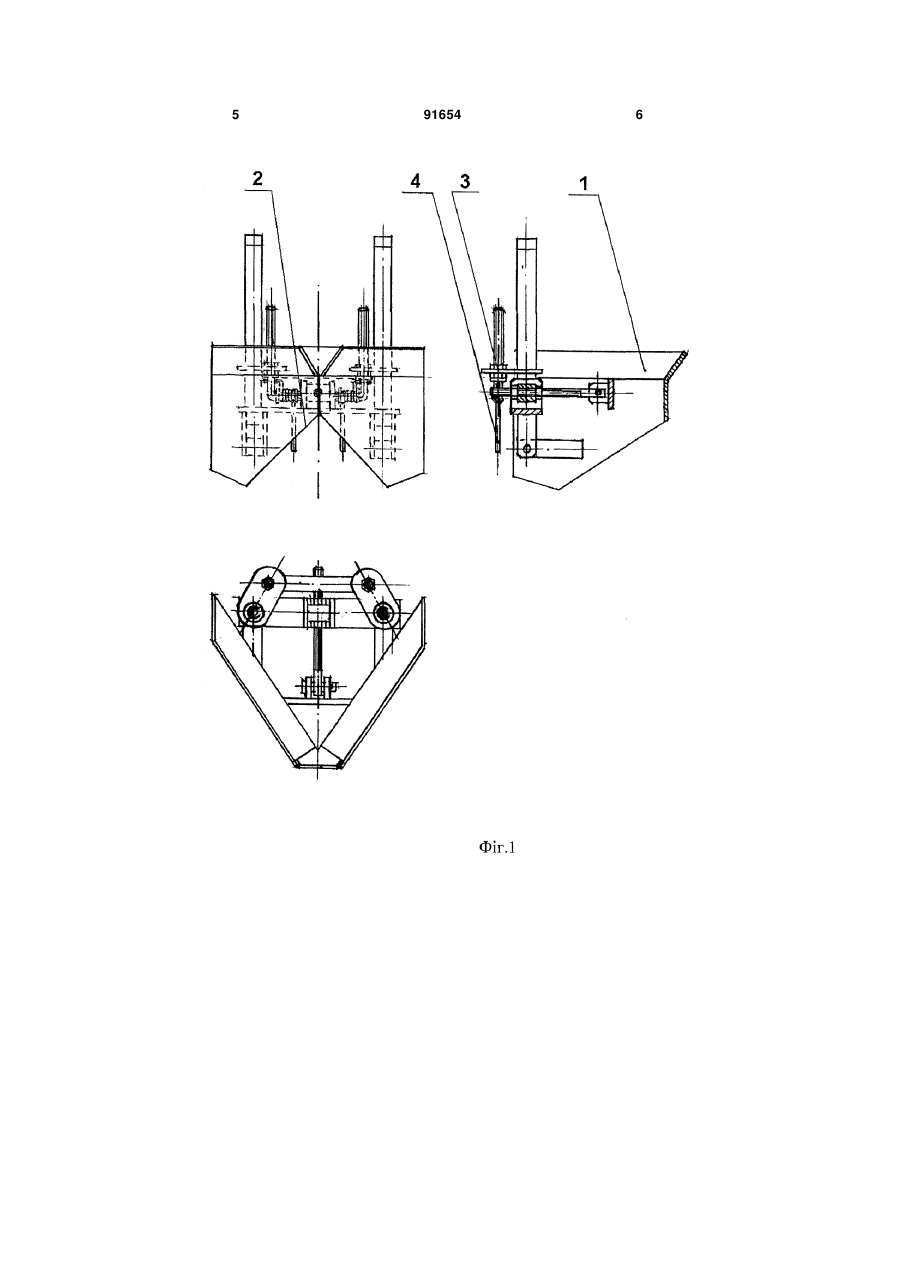

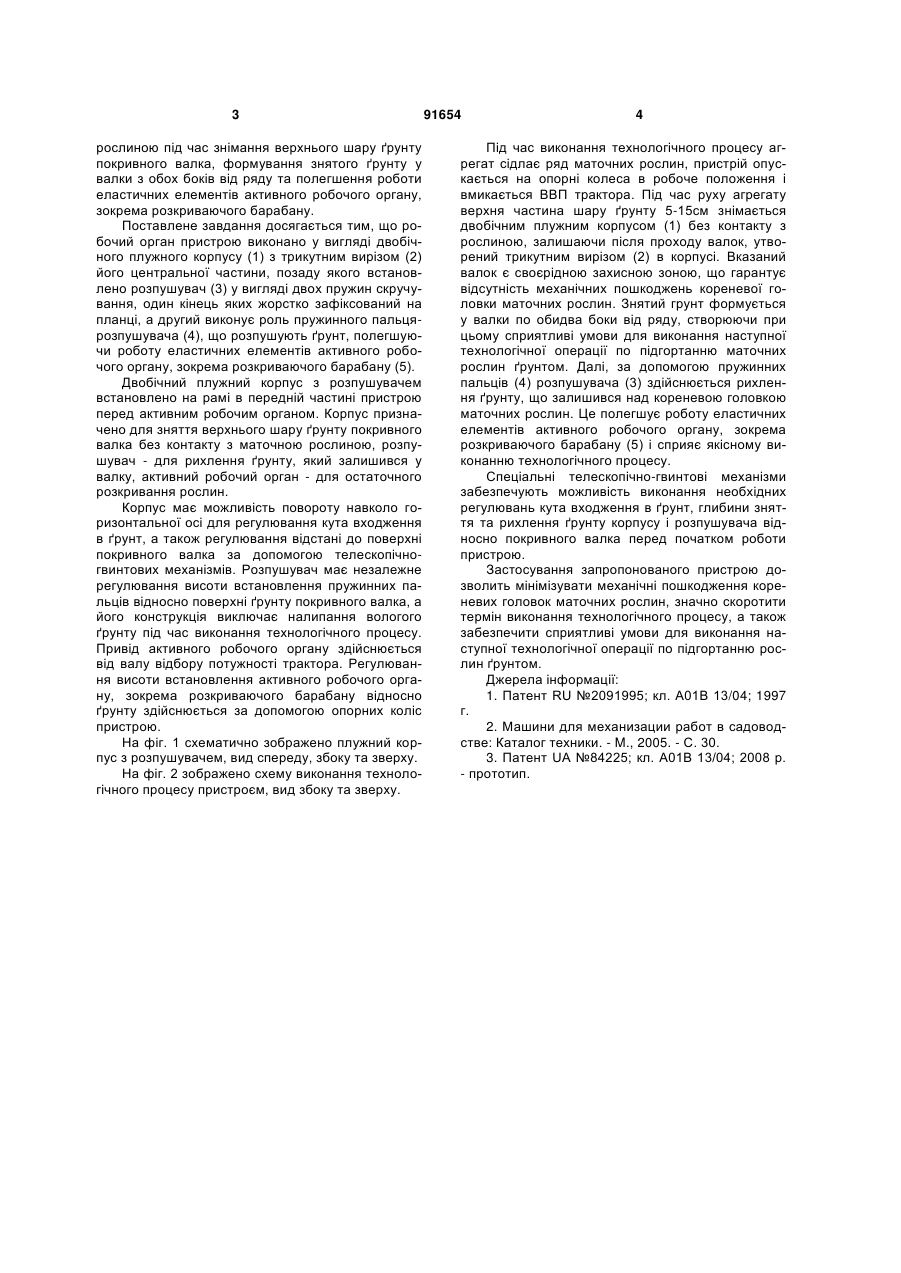

1. Пристрій для відкривання маточних рослин клонових підщеп, що включає послідовно встановлені на рамі відгортач, розпушувач та активний робочий орган, наприклад барабан з еластичними елементами, який відрізняється тим, що відгортач виконано у вигляді двобічного плужного корпусу з трикутним вирізом у його центральній частині, а розпушувач - у вигляді двох пружин скручування, один кінець яких жорстко зафіксований на планці, а другий виконує роль пружного пальцярозпушувача. 2. Пристрій за п. 1, який відрізняється тим, що плужний корпус має можливість регулювання кута входження в ґрунт та відстані до поверхні покривного валка. 3. Пристрій за п. 1, який відрізняється тим, що розпушувач має незалежне регулювання висоти встановлення відносно поверхні покривного валка. Винахід відноситься до сільськогосподарського машинобудування і може бути використаний у сільськогосподарському виробництві, зокрема в галузі садівництва для механізації процесу весняного відкривання кореневих головок маточних рослин клонових підщеп. Відома конструкція машини для відкривання маточних рослин [1], в складі якої є стрілчаста лапа з жорстко встановленими пружинними розпушувачами та дві вертикально встановлені круглі щітки з приводом. Зняття верхнього шару ґрунту покривного валка виконується стрілчастою лапою під час руху машини над рядом рослин. Недоліком машини є те, що жорстко встановлена стрілчаста лапа не має можливості копіювати висоту зняття ґрунту, через що пошкоджує кореневі головки маточних рослин. Відомий плуг-розгортач весняний [2], який виконано у вигляді двобічного плужного корпусу, нижня частина якого виконано із гумових елементів. Недоліками роботи плуга є необхідність додаткового ручного довідкривання рослин, неякісне виконання технологічного процесу на середніх та важких ґрунтах, а також значна ймовірність пош кодження рослин. Найбільш близькою до запропонованого пристрою є конструкція машини для весняного відкриття маточних рослин [3], в складі якої є лопата грейдерного типу, позаду якої перпендикулярно до руху встановлено розпушувач у вигляді голчастого котка з пружинними пальцями і розкриваючий барабан з еластичними елементами. Зняття верхнього шару ґрунту покривного валка виконується лопатою, розпушення - пружинними пальцями голчастого котка під час руху машини над рядом рослин, а остаточне відкривання маточних рослин - розкриваючим барабаном. Недоліком машини є те, що застосування лопати грейдерного типу не виключає можливості безпосереднього контакту її з маточною рослиною, в результаті чого рослина пошкоджується. Крім того, при взаємодії барабана голчастого котка з вологим ґрунтом погіршується процес розпушення через налипання вологого ґрунту на коток. В основу винаходу поставлено завдання удосконалення пристрою для відкривання маточних рослин клонових підщеп шляхом зміни конструкції забезпечити виключення механічного контакту робочих поверхонь складових частин пристрою з (19) UA (11) 91654 (13) C2 (21) a200907168 (22) 09.07.2009 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) СОКОЛОВ ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, ПРИВАЛОВ ІВАН СЕМЕНОВИЧ, ПЕТРЕНКО СВІТЛАНА ОЛЕКСІЇВНА, СОКОЛОВА МАРИНА ВОЛОДИМИРІВНА (73) ІНСТИТУТ САДІВНИЦТВА УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) UA 81010 C2, 26.11.2007 RU 2091995 C1, 10.10.1997 SU 117615 A, 28.04.1958 SU 177705 A, 18.02.1966 SU 217119 A, 01.08.1968 SU 332808 A, 24.04.1972 SU 1402269 A1, 15.06.1988 FR 1604609 A1, 11.02.1972 FR 2034281A1, 11.12.1970 3 рослиною під час знімання верхнього шару ґрунту покривного валка, формування знятого ґрунту у валки з обох боків від ряду та полегшення роботи еластичних елементів активного робочого органу, зокрема розкриваючого барабану. Поставлене завдання досягається тим, що робочий орган пристрою виконано у вигляді двобічного плужного корпусу (1) з трикутним вирізом (2) його центральної частини, позаду якого встановлено розпушувач (3) у вигляді двох пружин скручування, один кінець яких жорстко зафіксований на планці, а другий виконує роль пружинного пальцярозпушувача (4), що розпушують ґрунт, полегшуючи роботу еластичних елементів активного робочого органу, зокрема розкриваючого барабану (5). Двобічний плужний корпус з розпушувачем встановлено на рамі в передній частині пристрою перед активним робочим органом. Корпус призначено для зняття верхнього шару ґрунту покривного валка без контакту з маточною рослиною, розпушувач - для рихлення ґрунту, який залишився у валку, активний робочий орган - для остаточного розкривання рослин. Корпус має можливість повороту навколо горизонтальної осі для регулювання кута входження в ґрунт,а також регулювання відстані до поверхні покривного валка за допомогою телескопічногвинтових механізмів. Розпушувач має незалежне регулювання висоти встановлення пружинних пальців відносно поверхні ґрунту покривного валка, а його конструкція виключає налипання вологого ґрунту під час виконання технологічного процесу. Привід активного робочого органу здійснюється від валу відбору потужності трактора. Регулювання висоти встановлення активного робочого органу, зокрема розкриваючого барабану відносно ґрунту здійснюється за допомогою опорних коліс пристрою. На фіг. 1 схематично зображено плужний корпус з розпушувачем, вид спереду, збоку та зверху. На фіг. 2 зображено схему виконання технологічного процесу пристроєм, вид збоку та зверху. 91654 4 Під час виконання технологічного процесу агрегат сідлає ряд маточних рослин, пристрій опускається на опорні колеса в робоче положення і вмикається ВВП трактора. Під час руху агрегату верхня частина шару ґрунту 5-15см знімається двобічним плужним корпусом (1) без контакту з рослиною, залишаючи після проходу валок, утворений трикутним вирізом (2) в корпусі. Вказаний валок є своєрідною захисною зоною, що гарантує відсутність механічних пошкоджень кореневої головки маточних рослин. Знятий грунт формується у валки по обидва боки від ряду, створюючи при цьому сприятливі умови для виконання наступної технологічної операції по підгортанню маточних рослин ґрунтом. Далі, за допомогою пружинних пальців (4) розпушувача (3) здійснюється рихлення ґрунту, що залишився над кореневою головкою маточних рослин. Це полегшує роботу еластичних елементів активного робочого органу, зокрема розкриваючого барабану (5) і сприяє якісному виконанню технологічного процесу. Спеціальні телескопічно-гвинтові механізми забезпечують можливість виконання необхідних регулювань кута входження в ґрунт, глибини зняття та рихлення ґрунту корпусу і розпушувача відносно покривного валка перед початком роботи пристрою. Застосування запропонованого пристрою дозволить мінімізувати механічні пошкодження кореневих головок маточних рослин, значно скоротити термін виконання технологічного процесу, а також забезпечити сприятливі умови для виконання наступної технологічної операції по підгортанню рослин ґрунтом. Джерела інформації: 1. Патент RU №2091995; кл. А01В 13/04; 1997 г. 2. Машини для механизации работ в садоводстве: Каталог техники. - M., 2005. - С. 30. 3. Патент UA №84225; кл. А01В 13/04; 2008 р. - прототип. 5 91654 6 7 Комп’ютерна верстка А. Крулевський 91654 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
