Ґрунтообробне знаряддя

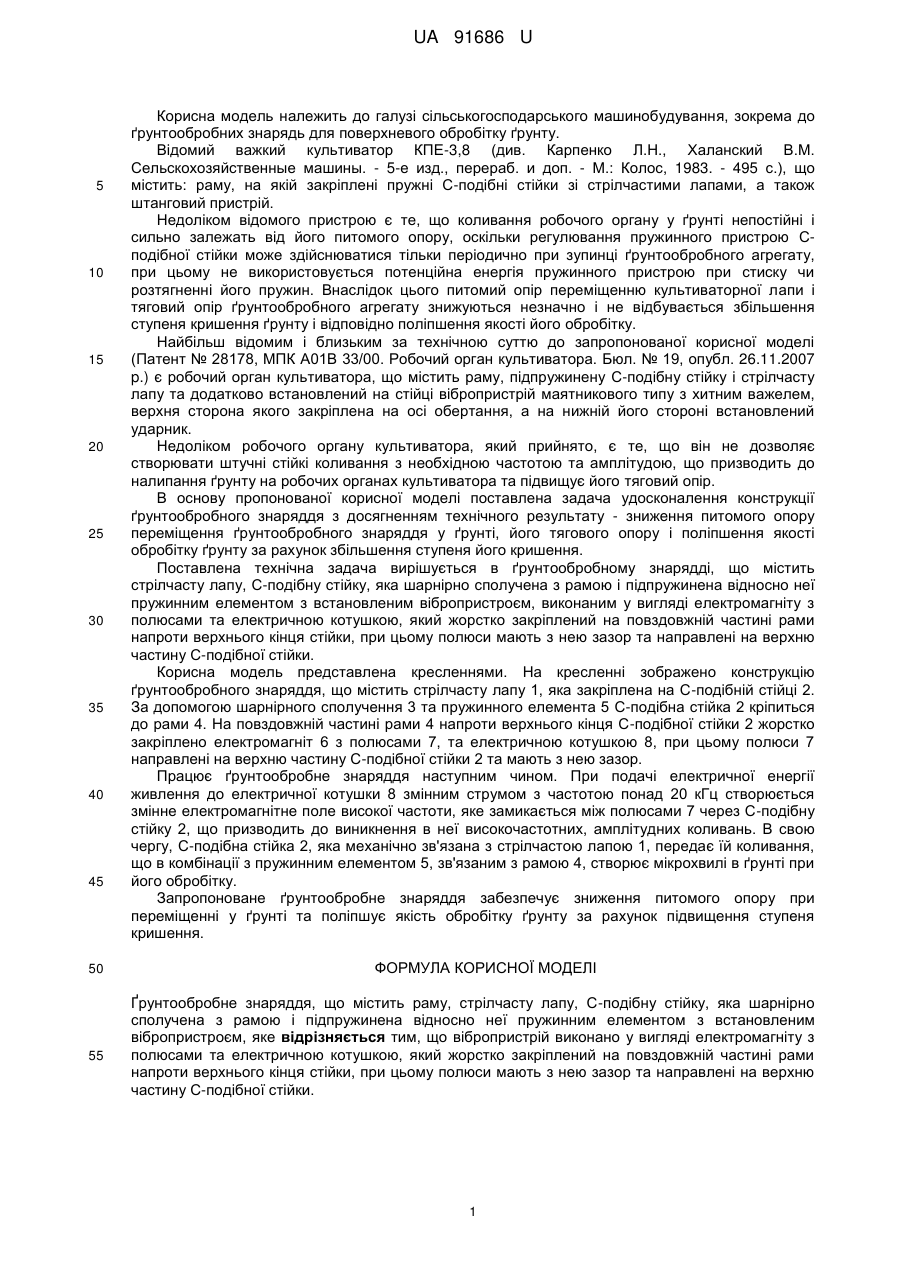

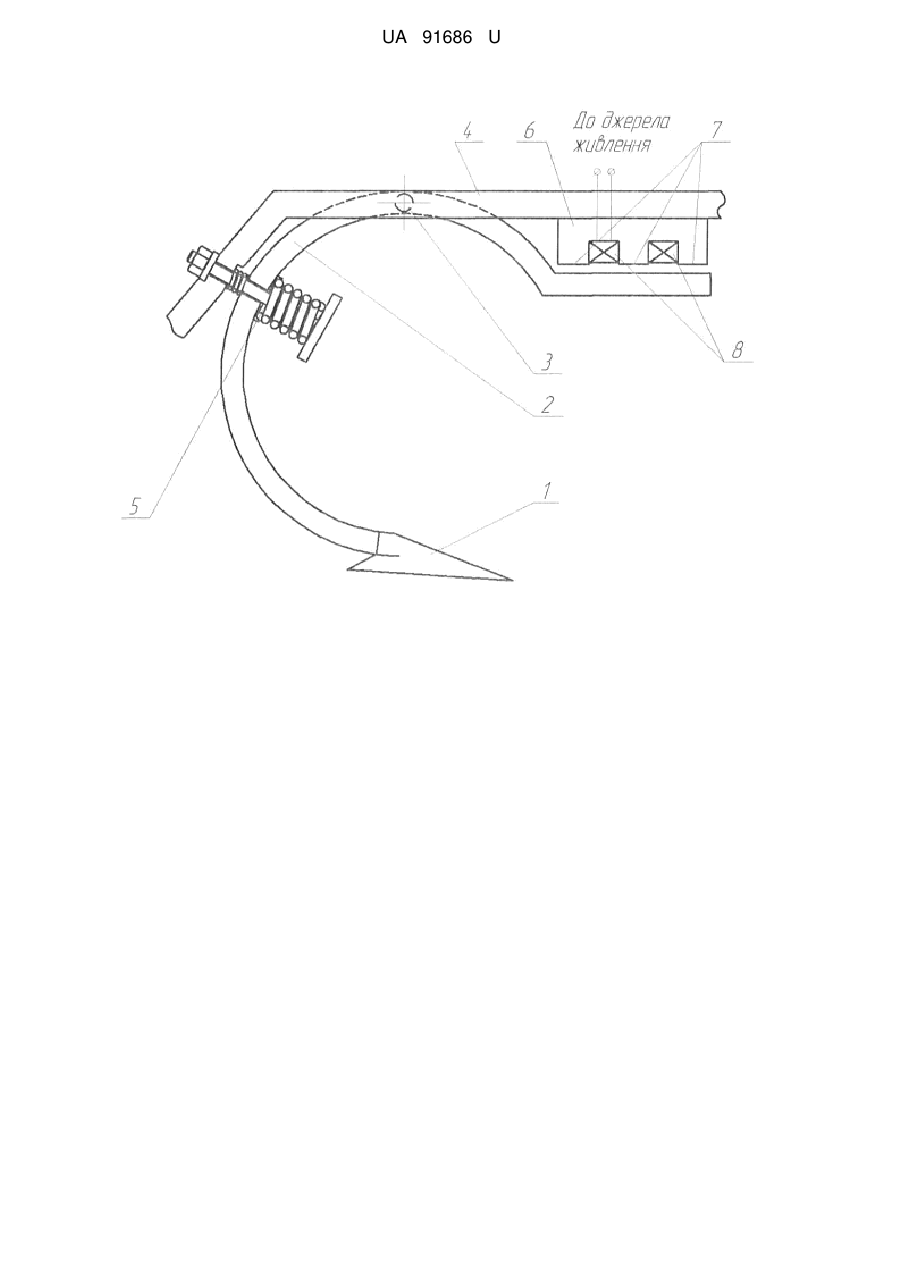

Реферат: UA 91686 U UA 91686 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь для поверхневого обробітку ґрунту. Відомий важкий культиватор КПЕ-3,8 (див. Карпенко Л.Н., Халанский В.М. Сельскохозяйственные машины. - 5-е изд., перераб. и доп. - М.: Колос, 1983. - 495 с.), що містить: раму, на якій закріплені пружні С-подібні стійки зі стрілчастими лапами, а також штанговий пристрій. Недоліком відомого пристрою є те, що коливання робочого органу у ґрунті непостійні і сильно залежать від його питомого опору, оскільки регулювання пружинного пристрою Сподібної стійки може здійснюватися тільки періодично при зупинці ґрунтообробного агрегату, при цьому не використовується потенційна енергія пружинного пристрою при стиску чи розтягненні його пружин. Внаслідок цього питомий опір переміщенню культиваторної лапи і тяговий опір ґрунтообробного агрегату знижуються незначно і не відбувається збільшення ступеня кришення ґрунту і відповідно поліпшення якості його обробітку. Найбільш відомим і близьким за технічною суттю до запропонованої корисної моделі (Патент № 28178, МПК А01В 33/00. Робочий орган культиватора. Бюл. № 19, опубл. 26.11.2007 p.) є робочий орган культиватора, що містить раму, підпружинену С-подібну стійку і стрілчасту лапу та додатково встановлений на стійці вібропристрій маятникового типу з хитним важелем, верхня сторона якого закріплена на осі обертання, а на нижній його стороні встановлений ударник. Недоліком робочого органу культиватора, який прийнято, є те, що він не дозволяє створювати штучні стійкі коливання з необхідною частотою та амплітудою, що призводить до налипання ґрунту на робочих органах культиватора та підвищує його тяговий опір. В основу пропонованої корисної моделі поставлена задача удосконалення конструкції ґрунтообробного знаряддя з досягненням технічного результату - зниження питомого опору переміщення ґрунтообробного знаряддя у ґрунті, його тягового опору і поліпшення якості обробітку ґрунту за рахунок збільшення ступеня його кришення. Поставлена технічна задача вирішується в ґрунтообробному знарядді, що містить стрілчасту лапу, С-подібну стійку, яка шарнірно сполучена з рамою і підпружинена відносно неї пружинним елементом з встановленим вібропристроєм, виконаним у вигляді електромагніту з полюсами та електричною котушкою, який жорстко закріплений на повздовжній частині рами напроти верхнього кінця стійки, при цьому полюси мають з нею зазор та направлені на верхню частину С-подібної стійки. Корисна модель представлена кресленнями. На кресленні зображено конструкцію ґрунтообробного знаряддя, що містить стрілчасту лапу 1, яка закріплена на С-подібній стійці 2. За допомогою шарнірного сполучення 3 та пружинного елемента 5 С-подібна стійка 2 кріпиться до рами 4. На повздовжній частині рами 4 напроти верхнього кінця С-подібної стійки 2 жорстко закріплено електромагніт 6 з полюсами 7, та електричною котушкою 8, при цьому полюси 7 направлені на верхню частину С-подібної стійки 2 та мають з нею зазор. Працює ґрунтообробне знаряддя наступним чином. При подачі електричної енергії живлення до електричної котушки 8 змінним струмом з частотою понад 20 кГц створюється змінне електромагнітне поле високої частоти, яке замикається між полюсами 7 через С-подібну стійку 2, що призводить до виникнення в неї високочастотних, амплітудних коливань. В свою чергу, С-подібна стійка 2, яка механічно зв'язана з стрілчастою лапою 1, передає їй коливання, що в комбінації з пружинним елементом 5, зв'язаним з рамою 4, створює мікрохвилі в ґрунті при його обробітку. Запропоноване ґрунтообробне знаряддя забезпечує зниження питомого опору при переміщенні у ґрунті та поліпшує якість обробітку ґрунту за рахунок підвищення ступеня кришення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ґрунтообробне знаряддя, що містить раму, стрілчасту лапу, С-подібну стійку, яка шарнірно сполучена з рамою і підпружинена відносно неї пружинним елементом з встановленим вібропристроєм, яке відрізняється тим, що вібропристрій виконано у вигляді електромагніту з полюсами та електричною котушкою, який жорстко закріплений на повздовжній частині рами напроти верхнього кінця стійки, при цьому полюси мають з нею зазор та направлені на верхню частину С-подібної стійки. 1 UA 91686 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
